Fancoil EC Fan Dönüşümü Uygunluk ve Uygulama

EC fan dönüşümü model ve onaylı parça bilgisiyle başlar. Mekanik yerleşim, besleme ve hız kontrolü uygun gruplarda pilot uygulamayla birlikte değerlendirilir.

Açık cihaz gövdesindeki fan, motor bağlantıları ve bataryayı inceleyen teknisyenin temsili görseli.
Kavramsal hizmet görseli: Açılmış fancoil kabininde bağlantısı ayrılmış fan motorunu inceleyen eldivenli teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Dönüşüm uygunluğu ve pilot uygulama

Hizmette ele alınan işler

  • Model/parça seçim tablosu ve mekanik kontrol
  • Besleme-sinyal bağlantısı ile kullanıcı fonksiyonu
  • Pilot sonuçları ve temsil edilen grupta yaygınlaştırma kararı

Kapsamın sınırları

  • Genel EC ürün bilgisi belirli terminal için onaylı kit kanıtı değildir.
  • Enerji veya ses sonucu veri olmadan sayısal kazanç olarak verilmez.

EC fan dönüşümündeki ürün, montaj ve kontrol işleri

Ürün, mekanik montaj, elektrik bağlantısı ve pilot kabul ayrı gösterilir. Onaylı parça bulunmadan geniş cihaz grubunun aynı maliyetle dönüştürüleceği kabul edilmez.

  • Model grupları ve parça bulunabilirliği
  • Gövde ve servis erişimi
  • Kontrolör, kablo ve besleme revizyonu
  • Pilot test ile etaplı uygulama

İnceleme İçin Gerekli Bilgiler

  • Terminal ve fan grubu modellerini paylaşın.
  • Dönüşümden beklenen sonucu belirtin.
  • Termostat ve bağlantı bilgisini ekleyin.
  • Pilot ve etap erişim takvimini açıklayın.

Müdahale ve Teklif Kapsamı

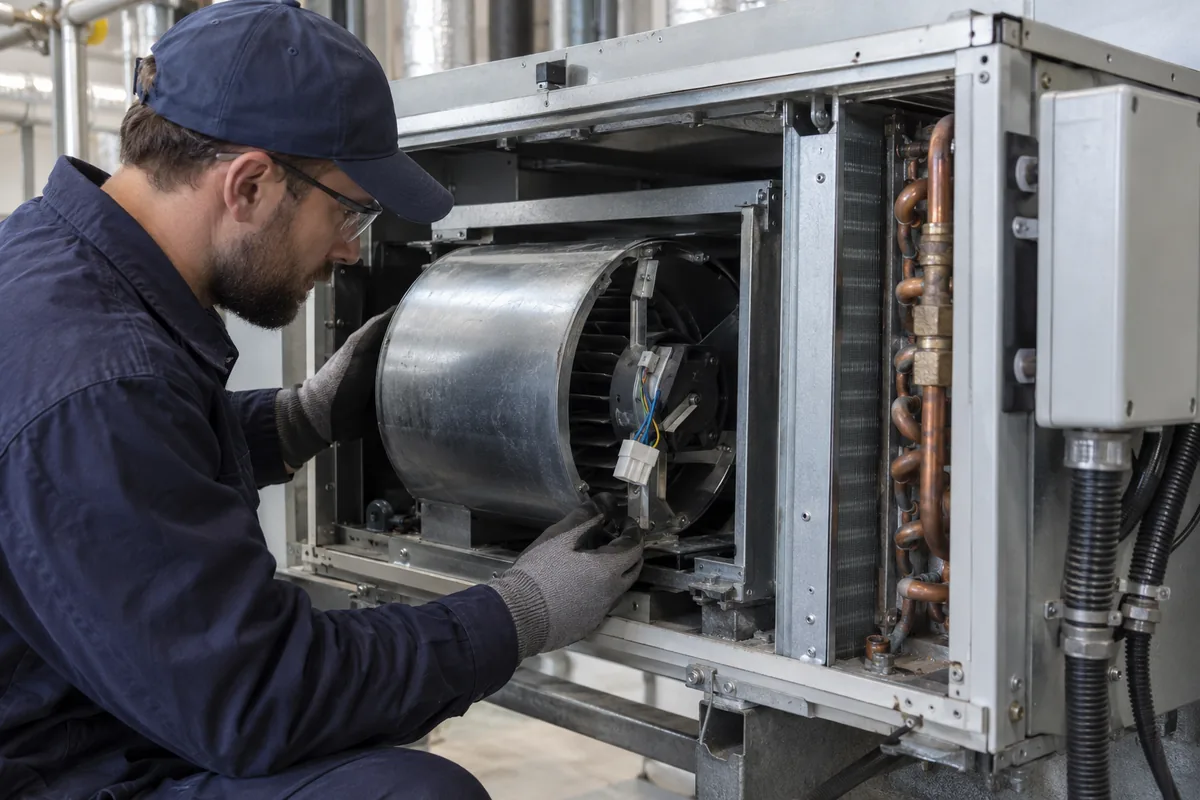

Açılmış fancoil kabininde bağlantısı ayrılmış fan motorunu inceleyen eldivenli teknisyen.

Açılmış fancoil kabininde bağlantısı ayrılmış fan motorunun incelenmesi.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Dönüşüm, yeni cihaz veya inceleme bekleyen durum

Model bazlı durumKit/parça bilgisiMekanik yerleşimBesleme-sinyal uyumuKarar
Dönüşüme uygun grup
Gerçek model için onaylı kit ve parça kodu
Gövde, taşıyıcı ve erişim teyitli
Ürün ile mevcut/yeni kontrol bağlantısı teyitli
Pilot uygulama kapsamı
Yeni cihaz gereken grup
Uygun dönüşüm parçası yok veya hedef karşılanmıyor
Uyumsuzluk gerekçesi kaydedilir
Alternatif cihazın ihtiyacı ayrıca değerlendirilir
Yeni cihaz alternatifi
İnceleme bekleyen grup
Eksik model/parça veya üretici teyidi
Erişilemeyen nokta işaretlenir
Eksik bağlantı bilgisi listelenir
Teyit gelmeden dönüşüm kararı verilmez.

Bu seçim kaydı gerçek model ve parça verileriyle doldurulur; onaylı kit mevcutmuş gibi gösterilmez.

Kabin içindeki motor ve bağlantı

Fan motoru ve ayrılmış bağlantı

Açılmış kabindeki durgun fan motoru ve bağlantıları incelenir. Model için üreticinin onayladığı uygun dönüşüm kiti bulunup bulunmadığı ve parça uyumu seçim tablosunda ayrıca doğrulanır.

İnceleme ve Müdahale Yöntemi

Müşterinin amacı fan kontrolünü geliştirmek, eski parçayı yenilemek veya tüketim davranışını değerlendirmek olabilir. Hedeflenen fan kontrolü, parça yenileme ve tüketim değerlendirmesi için gereken işler ayrı belirlenir. Mevcut terminalin fan yuvası, bağlantıları ve üretici parça bilgisi öğrenilir. Genel EC ürün sayfası bir dönüşüm kitinin varlığını kanıtlamaz. Uygun parça veya üretici onayı bulunmazsa bu durum karar dosyasında açık kalır.

Teslim fan grubu uygunluk matrisi, elektrik ve kontrol bağlantıları, pilot terminal planı ve fonksiyon kabulüdür. Hava debisi, fan sesi ve oda hizmeti uygulama sonrasında birlikte değerlendirilir. Bu hizmet, mevcut cihazın EC fan kontrolüne dönüşüm uygunluğunu değerlendirir ve uygun bulunan gruplar için uygulama kapsamını belirler. Sayısal tasarruf oranı, daha sessiz çalışma veya bütün parçaların korunması garanti edilmez. Uygun olmayan terminal için yeni cihaz alternatifi gerekçesiyle gösterilebilir.

Teknoloji ile kiti ayırın
EC fanlı yeni ürün bulunması, mevcut model için onaylı dönüşüm parçası bulunduğu anlamına gelmez. Gerçek ürün teyidi aranır.
Hava hizmetini koruyun
Motor ve kontrol değişse de terminalin hedeflenen hava ve oda hizmeti doğrulanmalıdır. Düşük hız tek başına başarılı dönüşüm değildir.
Pilotla öğrenin
Farklı terminal gruplarını temsil eden pilot cihazlar seçilir. Bir grubun sonucu diğer bağlantı ve fan yapılarına otomatik taşınmaz.

Yenileme sırasında EC seçeneği düşünülüyor

Mevcut parça ve uygun ürün bilgisi karşılaştırılır. Korunacak terminal gövdesi ile değişecek fan grubu ayrı tanımlanır.

  • Gerçek model etiketi olsun.
  • Parça uyumu teyit edilsin.
  • Yeni cihaz alternatifi ayrı değerlendirilsin.

Pilot model grubunun sonuç kaydı

Yaygınlaştırma sınırı

Pilot model, bağlantı grubu ve temsil ettiği terminal listesi teslim edilir. Uygunluk kararı diğer gruplara otomatik taşınmaz; ek parça, teyit veya ayrı pilot ihtiyacı belirtilir.

Kabul alanıKaydedilecek dayanakSonuç ve açık iş
Montaj
Model, kit/parça, mekanik bağlantı ve erişim
Uygun/düzeltme/teyit bekleyen nokta
Hava debisi
Yöntem, filtre/serpantin ve kanal koşulu
Hedef hizmet ve ölçüm sınırı
Fan sesi
Oda, mod ve değerlendirme yöntemi
Fan ile kanal/menfez etkisi ayrı
Kullanıcı modu
Gerçekte desteklenen mod ve seçim
Seçim ile davranış eşleşmesi
Kontrol
Besleme, sinyal, yerel/merkezi komut
İşlev sonucu ve açık test

Müdahalenin Teknik Koşulları

Model ve parça doğrulama

Gerçek terminal modeli için onaylı kit veya parça teyidi aranır; eksik bilgi ayrı durum taşır.

Mekanik yerleşim ve fan grubu

Fan yuvası, bağlantılar ve servis erişimi mekanik uygulama sınırını belirler.

Besleme ve hız sinyali

Besleme ve hız sinyali uygunluğu ayrı değerlendirilir; gereken kontrolör/kablo işi listelenir.

Hava tarafı performans

Pilot terminalin hava hizmeti filtre, serpantin ve bağlantı koşullarıyla birlikte incelenir.

Ses ve kullanıcı deneyimi

Fan sesi ve kullanıcı modu gerçek oda koşullarında, hava dağıtımı etkilerinden ayrılarak kaydedilir.

Pilot ve yaygınlaştırma kararı

Montaj, hava ve kontrol kabulü tamamlanan pilotun sonucu yalnız temsil ettiği gruba uygulanır.

Model ve parça doğrulama — ayrıntılar

EC dönüşümü için terminalin gerçek model ve fan grubu bilgisi gerekir. Üretici parça veya uyumluluk verisi istenir; genel bir EC motor ürünü mevcut fancoile uygun sayılmaz. Onaylı kit bulunup bulunmadığı ve hangi parçaları içerdiği açıklanır. Eksik teyit karar koşulu olarak tutulur. Dosya dönüşüme açık, yeni cihaz alternatifi gereken ve ayrı inceleme bekleyen grupları ayırarak müşterinin yaygın satın alma kararını somut verilere bağlar.

Kontrol: Gerçek model için ürün ve parça teyidi bulunsun.

Mekanik yerleşim ve fan grubu — ayrıntılar

Fan grubunun yerleşimi gövde, bağlantı noktaları ve servis erişimiyle birlikte incelenir. Boyut benzerliği tek başına uygunluk değildir; üretici koşulları ve fiziksel inceleme birlikte kullanılır. Mevcut gövdeyi rastgele değiştirmek onaylı dönüşüm sayılmaz. Hangi parça ve taşıyıcı bağlantının korunacağı açıkça gösterilir. Uygulama erişimi sınırlıysa söküm veya tadilat ihtiyacı ayrı kalem olur, böylece motor bedeliyle gerçek saha işinin karıştırılması önlenir ve sınır netleşir.

Kontrol: Korunan ve değişen mekanik parçalar çizim veya listede ayrılabilsin.

Besleme ve hız sinyali — ayrıntılar

Fan grubunun besleme ve kontrol gereksinimleri gerçek ürün verisinden alınır. Mevcut termostat çıkışlarının uygunluğu teyit edilir; eski hız seçim bağlantıları yeni ürünün aynı şekilde çalışacağını kanıtlamaz. Gerekli kontrolör veya kablo değişikliği ayrıca belirlenir. Elektrik uygunluğu ilgili disiplinin kapsamıdır. Bağlantı şeması eski ve yeni durumu ayırır; ürünün desteklemediği seçenek kullanıcıya açılmaz ve merkezi arayüz ihtiyacı varsa sağlayıcı sorumluluğu net olarak tanımlanır.

Kontrol: Besleme ve kontrol uyumu ayrı ürün teyitleri taşısın.

Hava tarafı performans — ayrıntılar

Fan değişimi sonrası terminalin hava hizmeti gerçek bağlantı ve kanal koşullarında değerlendirilir. Serpantin, filtre ve menfez durumu karşılaştırmaya dahil edilir. Düşük güç veya düşük hız, gerekli hava sağlanmıyorsa yeterli sonuç değildir. Önceki çalışma koşulu saklanır ve yeni ürünün desteklediği ayarlar kullanılır. Ürün katalog performansı sahada birebir doğrulanmış sonuç gibi sunulmaz; pilotta gözlenen davranış ve ölçüm sınırı açıklanarak kalan inceleme ihtiyacı müşteriye bildirilir.

Kontrol: Fan kontrolü ile terminalin hava hizmeti birlikte değerlendirilsin.

Ses ve kullanıcı deneyimi — ayrıntılar

Yeni fanın oda kullanımındaki davranışı farklı komut ve modlarda gözlemlenir. Fan sesi, kanal veya menfez kaynaklı etkiyle karıştırılmamalıdır. Sessizlik beklentisi varsa kabul yöntemi ve uzmanlık ihtiyacı ayrıca tanımlanır; katalog ifadesi bütün odalar için ölçülmüş sonuç sayılmaz. Kullanıcı modlarının anlaşılır olması ve kontrolün kararlı davranması pilot kabulün parçasıdır. Sayısal ses azalması veya kesin konfor artışı veri olmadan söylenmez, gözlenen bulgular kendi koşullarıyla kaydedilir.

Kontrol: Fan ve hava dağıtımı etkileri ayrı bulgu olarak kayıt taşısın.

Pilot ve yaygınlaştırma kararı — ayrıntılar

Pilot terminal seçimi farklı model ve bağlantı gruplarını temsil etmelidir. Montaj, kontrol ve hava hizmeti kabul edilmeden bütün cihazlar için sipariş kararı verilmez. Sonuç dosyası uygun grupları, gerekli ek parçaları ve açık testleri listeler. Enerji sonucu isteniyorsa ölçüm sınırı ve dönem ayrıca kurulur; teknoloji adı belirli kazanç oranı kanıtı değildir. Yaygınlaştırma planı oda erişimi ve işletme takvimiyle hazırlanır, pilotun sınırları diğer gruplar için açık tutulur.

Kontrol: Yaygınlaştırma kararı pilotun temsil ettiği gruplarla sınırlansın.

İncelemede Hangi Veriler Kullanılır?

Ürün uyumu

İncelenen bilgi
Model ve onaylı parça bilgisi
Karara etkisi
Dönüşüm veya yeni cihaz seçeneğini ayırın.

Mekanik erişim

İncelenen bilgi
Fan yuvası ve servis alanı
Karara etkisi
Montaj ve tadilat sınırını belirleyin.

Kontrol

İncelenen bilgi
Besleme ve sinyal verisi
Karara etkisi
Gerekli kontrolör veya kabloyu tanımlayın.

Pilot sonucu

İncelenen bilgi
Hava, oda ve kontrol kabulü
Karara etkisi
Uygun gruplarda yaygınlaştırmayı seçin.

Kontroller ve teslim

Kontroller ve Kayıtlar

Parça kontrolü

Gelen fan grubu onaylanan model ve kapsamla karşılaştırılır.

Bağlantı kabulü

Mekanik, besleme ve kontrol bağlantıları ilgili kapsamda doğrulanır.

Oda gözlemi

Hava hizmeti, kullanıcı modları ve fan davranışı kaydedilir.

Grup teslimi

Pilot sonucu, açık testler ve yaygınlaştırma sınırı açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Carrier — 42D ducted fan coils
  2. Carrier — 42KY installation and maintenance

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Her fancoile EC motor takılabilir mi?

Böyle bir uygunluk kabul edilmez. Gerçek model, fan grubu ve üretici parça bilgisi incelenir; onaylı ürün veya teyit bulunmayan terminal için dönüşüm kesinleştirilmez, yeni cihaz alternatifi ayrıca değerlendirilebilir.

EC fan daha sessiz olmayı garanti eder mi?

Oda sesi fanın yanında kanal, menfez ve yerleşimden etkilenebilir. Pilot çalışma ve gerekirse tanımlı ses değerlendirmesi gerekir; teknoloji adı bütün odalarda ölçülmüş sessizlik veya belirli azalma garantisi oluşturmaz ve veri sınırı açıklanır.

Mevcut termostat korunur mu?

Besleme ve sinyal uyumu gerçek ürün verisiyle değerlendirilir. Eski hız bağlantısının yeni fana uygun olduğu varsayılmaz; gereken kontrolör veya kablo değişikliği teklif dosyasında ayrı gösterilir ve pilotta doğrulanır.

Enerji kazancı ne kadar olur?

Gerçek çalışma profili ve uygun ölçüm olmadan sayısal kazanç verilmez. Pilot öncelikle mekanik ve işlev uygunluğunu gösterir; enerji sorusu için sınır ve dönem belirlenerek ayrı değerlendirme yapılması gerekir ve sonuç koşulları açıklanır.

Pilot tek cihazla yeterli mi?

Tek cihaz yalnız temsil ettiği model ve bağlantı grubu için bilgi sağlar. Farklı terminaller varsa ayrı pilot veya teyit gerekir; bir grubun sonucu bütün bina için otomatik uygunluk kabulü yapılmaz ve kapsam buna göre planlanır.
