Merkezi İklimlendirme

Fancoil Vana ve Oda Kontrolü Yenileme

Yenileme kararı vana gövdesi, aktüatör, kontrolör ve fan bağlantısının birlikte incelenmesine dayanır. Kullanıcı yetkileri ve merkezi öncelikler pilot odada gerçek işlevlerle doğrulanır.

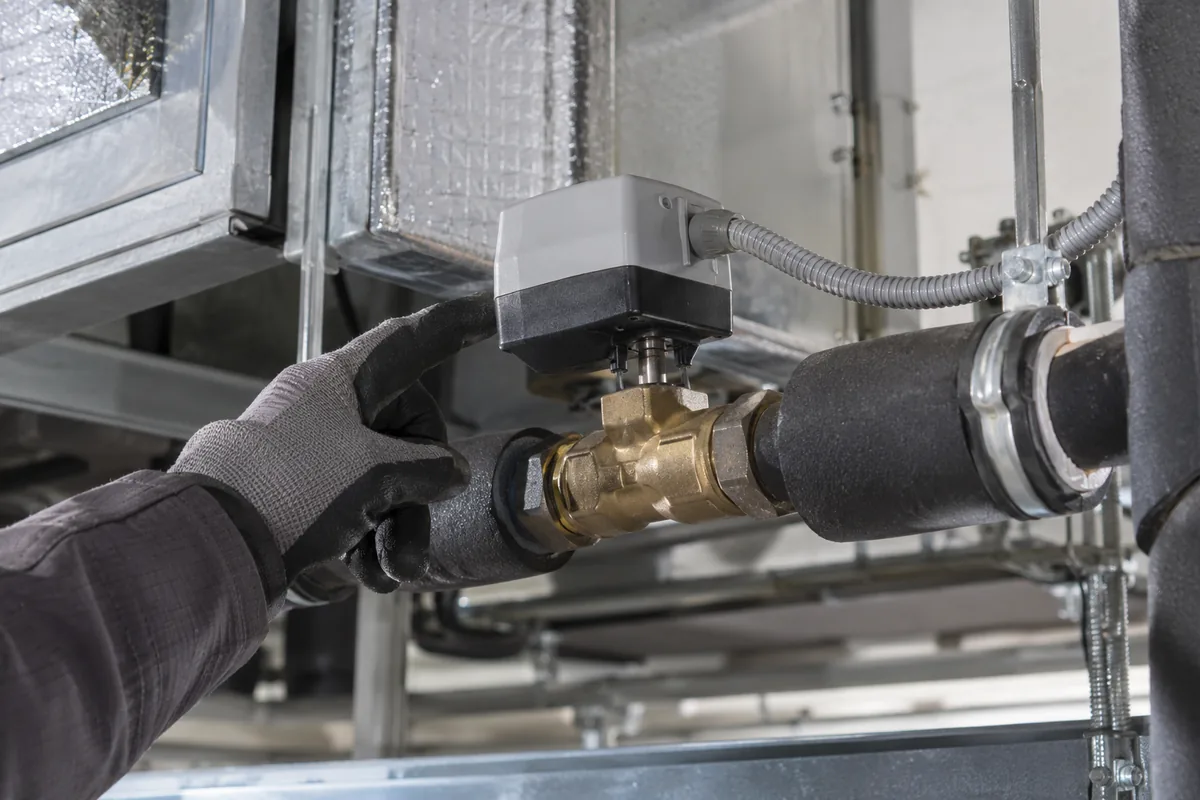

Fancoil su hattındaki pirinç vana gövdesine bağlı elektrikli aktüatörün yakın görünümü.
Kavramsal hizmet görseli: Fancoil su hattındaki pirinç vana gövdesine bağlı elektrikli aktüatörün yakın görünümü.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Bileşen uyumu ve oda fonksiyonu

Hizmette ele alınan işler

  • Ürün gruplarına göre uyum ve yeniden kullanım matrisi
  • Yerel/merkezi komut öncelikleri ve kullanıcı yetkileri
  • Pilot oda sonucu, açık işlevler ve yaygınlaştırma sınırı

Kapsamın sınırları

  • Vana gövdesinin fiziksel sorunu yalnız kontrolör değişimiyle giderilmiş sayılmaz.
  • Pilot bir ürün grubunu temsil eder; farklı bağlantılara otomatik taşınmaz.

Parça ve entegrasyon ayrımı

Teklif vana, aktüatör, oda kontrolü, kablolama ve merkezi entegrasyonu ayrı gösterir. Erişim veya izolasyon işi ürün bedelinden bağımsız olabilir; pilot sonuçları değerlendirildikten sonra yaygınlaştırma kapsamı kesinleşir.

  • Farklı ürün grubu ve terminal sayısı
  • Vana izolasyonu ile servis erişimi
  • Elektrik bağlantısı ve kontrolör uyumu
  • Pilot kabul ve merkezi sağlayıcı koordinasyonu

İnceleme İçin Gerekli Bilgiler

  • Vana ve kontrolör etiketlerini paylaşın.
  • Oda bazındaki arızaları listeleyin.
  • İstenen kullanıcı modlarını belirtin.
  • Merkezi otomasyon ve erişim bilgisini ekleyin.

Müdahale ve Teklif Kapsamı

Fancoil su hattındaki pirinç vana gövdesine bağlı elektrikli aktüatörün yakın görünümü.

Fancoil su hattındaki pirinç vana gövdesi ve mile bağlı elektrikli aktüatör.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Hangi bileşen kullanılacak, hangisi değişecek?

BileşenUyum kontrolüKullanılmaya devam edecek/değişecekTeyit kaynağı
Vana gövdesi
Tip, bağlantı ve kapanma davranışı
Fiziksel durum ve aktüatör uyumuna göre
Model ve saha incelemesi
Aktüatör
Mekanik bağlantı, besleme ve komut
Uyumlu mevcut veya yeni parça
Üretici verisi
Kontrolör
Çıkışlar, sensör ve kullanıcı işlevleri
Gerekli işlev ve arayüze göre
Ürün ve sağlayıcı teyidi
Fan bağlantısı
Gerçek giriş/çıkış, kablo ve desteklenen mod
Korunacak bağlantı veya ayrı revizyon
Bağlantı şeması ve saha eşleşmesi

Vana gövdesi ve aktüatör ayrı kontrol edilir

Pirinç vana gövdesi

Temsili yakın görünümde su hattındaki vana gövdesi görülür. Mekanik bağlantı ve gövdenin fiziksel kapanma durumu bu bileşene aittir.

Elektrikli aktüatör

Vana miline bağlı aktüatörün ürün uyumu ayrı teyit edilir. Kontrol komutu ile gerçek hareketin eşleşmesi, mekanik bağlantı kontrolünden ayrı işlev kaydıdır.

İnceleme ve Müdahale Yöntemi

İlk görüşmede müşterinin sorunları oda bazında toplanır: kapanmayan vana, yanlış mod, kontrol edilmeyen fan veya kullanıcı ayarının sürekli kaybolması farklı nedenlerdir. Mevcut ürün modeli ve bağlantı biçimi belirlenir. Bütün terminallerin aynı donanıma sahip olduğu varsayılmaz; yıllar içinde değişen parçalar envanterde ayrılır. Yenileme ihtiyacı, genel dengesiz konfor şikâyetinden farklı olarak belirli kontrol bileşenlerinin değiştirilmesine bağlanır.

Teslim ürün uyum matrisi, oda fonksiyon tablosu, korunacak parçalar ve test planıdır. Merkezi otomasyon varsa komut önceliği ve yerel kullanıcı yetkisi ayrıca belirlenir. Teklif vana, aktüatör, kontrolör ve kablolama işlerini ayrı gösterir. Bu hizmet bütün dağıtım ağının balansı veya dört boruya dönüşüm değildir. Yeni parçalarla birlikte odanın gerçek mod ve fan davranışı doğrulanır; belirli enerji tasarrufu veya her konfor sorununun çözümü baştan garanti edilmez.

Uyumlu bir takım seçin
Vana, aktüatör ve kontrolörün mekanik ve elektrik uyumu birlikte doğrulanır. Bir parçanın yeniliği sistem uyumunu kanıtlamaz.
Kullanıcının mod, fan hızı ve sıcaklık ayarı yetkilerini belirleyin
Mod, fan hızı ve ayar yetkisinin ne yapacağı müşteriyle belirlenir. İşletmenin istemediği ekran seçeneği eklenmez.
Oda bazında kabul
Komutun doğru terminal ve vanaya gittiği sahada görülür. Ekran değerinin değişmesi gerçek işlev testi yerine geçmez.

Talep bitince su akışı sürüyor

Vana komutu ve fiziksel davranış incelenir. Aktüatör uyumu ile vana gövdesi problemi ayrı bulgular olarak yenileme listesine girer.

  • Gerçek vana tipi olsun.
  • Komut ve hareket eşleşsin.
  • İzolasyon erişimi doğrulansın.

Komut önceliği ve pilot teslimi

Pilotun temsil ettiği grup

Oda kimliği, vana-aktüatör-kontrolör modeli ve fan bağlantı grubu sonuç kaydında birlikte belirtilir.

Sıcak ve soğuk işlevlerin durumu

Her hizmet için uygun bulundu, düzeltme gerekli veya koşul oluşmadı/ertelendi sonucu ayrı yazılır. Görülmeyen hizmet yaygınlaştırma için tamamlanmış test sayılmaz.

Komut kaynağıTanımlanacak yetki/öncelikKabul kaydı
Yerel kullanıcı
Mod, fan hızı ve sıcaklık ayarı sınırları
Seçim doğru vana ve fan davranışıyla eşleşir.
Merkezi takvim
Yerel seçime etkisi ve aktif olduğu koşul
Takvim geçişi ve yerel kullanım birlikte sınanır.
Manuel müdahale
İşletme yetkisi; korunma/sona erme kuralı
Tarih, müdahale sahibi ve normal kontrole dönüş
Bilgi kaybı
Projede belirlenen yerel/merkezi davranış
Uyarı ve geri dönüş sonucu

Müdahalenin Teknik Koşulları

Vana ve kontrol envanteri

Oda veya ürün grubunun vana, aktüatör, kontrolör ve fan bağlantısı gerçek model bilgisiyle kaydedilir.

Vana gövdesi ve aktüatör uyumu

Aktüatörün mekanik uyumu ile vana gövdesinin fiziksel kapanma davranışı ayrı doğrulanır.

Elektrik ve kontrol sinyali

Kontrol çıkışları, besleme ve sinyal biçimi gerçek aktüatör/fan bağlantılarıyla eşleştirilir.

Oda sensörü ve kullanıcı fonksiyonu

Sensör yeri ve kullanıcı mod, fan ve ayar yetkileri desteklenen işlevlere bağlanır.

Merkezi ve yerel komut önceliği

Yerel seçim, merkezi takvim ve işletmenin manuel müdahalesi için öncelik ve veri kaybı kuralı yazılır.

Pilot oda ve yaygınlaştırma

Pilot sonuçları temsil edilen ürün grubuyla sınırlandırılır; görülmeyen sıcak-soğuk işlevler açık kalır.

Vana ve kontrol envanteri — ayrıntılar

Her oda veya ürün grubu için vana gövdesi, aktüatör, kontrolör ve fan bağlantısı kaydedilir. Değiştirilmiş parçalar orijinal cihaz bilgisiyle karıştırılmaz. Envanterde okunamayan etiket ve erişilemeyen bağlantı açık kalır. Ürün uyumu bu gerçek bilgilerden değerlendirilir; görsel benzerlik yeterli sayılmaz. Müşteri hangi grubun aynı yenileme çözümünü paylaşabileceğini ve hangi terminalin ayrı inceleme gerektirdiğini görebilir, böylece teklif kapsamı tahmini cihaz adedinden daha somut hale gelir.

Kontrol: Ürün grupları gerçek bağlantı bilgisiyle sınıflandırılsın.

Vana gövdesi ve aktüatör uyumu — ayrıntılar

Aktüatör seçimi mevcut vananın mekanik bağlantısı ve gerçek kontrol ihtiyacıyla uyumlu olmalıdır. Eski aktüatör çıkarılabildiği için yeni ürünün uygun olduğu kabul edilmez. Vana kapanma ve hareket davranışı incelenir; gövdedeki fiziksel sorun kontrolör yenilemesiyle çözülmüş sayılmaz. Üretici ürün verisi ve saha erişimi kararın parçasıdır. Korunacak gövde ile değişecek bileşen ayrı listelenir, uygunluk teyidi eksik durumda kesin satın alma seçimi yapılmaz.

Kontrol: Aktüatör ve gövdenin ürün teyidi birlikte bulunsun.

Elektrik ve kontrol sinyali — ayrıntılar

Yeni kontrolörün çıkışları aktüatör ve fanın gerçek bağlantılarıyla eşleştirilir. Besleme, sinyal biçimi ve desteklenen işlevler ürün bilgisiyle doğrulanır; mevcut kablo sayısı tek başına uygunluk kararı değildir. Gerekli elektrik işi ilgili disiplinle planlanır. Eski ve yeni bağlantı şemaları ayrı saklanır. Desteklenmeyen bir işlev kullanıcı ekranına eklenmez; kablo veya arayüz değişikliği gerekiyorsa teklif içinde açık kalem olarak gösterilir ve sorumlusu belirlenir.

Kontrol: Her çıkışın fiziksel karşılığı ve ürün uyumu listelensin.

Oda sensörü ve kullanıcı fonksiyonu — ayrıntılar

Oda sıcaklığı bilgisinin nereden alınacağı ve hangi kullanımı temsil edeceği belirlenir. Sensörün konumu ile kullanıcı beklentisi incelenir; yanlış yerleşim yalnız yeni termostatla düzelmiş sayılmaz. Mod, fan ve ayar sınırları işletmeyle açıklanır. Kesin değerler proje koşuluna bağlıdır. Kullanıcıya görünen seçenekler cihazın gerçekte desteklediği davranışla uyumlu olmalıdır; ürünün bütün özellikleri otomatik etkinleştirilmez, amaçlanan kullanım ve bakım kolaylığı birlikte değerlendirilir.

Kontrol: Ekran seçenekleri gerçek desteklenen işlevlerle eşleşsin.

Merkezi ve yerel komut önceliği — ayrıntılar

Bina otomasyonu bağlantısı varsa yerel kullanıcı seçimi ile merkezi işletme komutunun ilişkisi yazılır. Takvim, hizmet dışı durum ve bilgi kaybı ayrı fonksiyon taşır. Mevcut sağlayıcının arayüz uyumu teyit edilir; aynı isimli haberleşme özelliği tam entegrasyon kanıtı değildir. İşletmenin yaptığı manuel müdahalenin ne zaman korunacağı veya sıfırlanacağı anlaşılır tabloda gösterilir. Yenileme kabulü bu öncelik kurallarını da kapsar, yalnız haberleşmenin değer göstermesi başarılı işlev kabulü sayılmaz ve sonuç kaydedilir.

Kontrol: Komut önceliği ve bilgi kaybı davranışı açık olsun.

Pilot oda ve yaygınlaştırma — ayrıntılar

Çok sayıda terminal varsa ürün gruplarını temsil eden pilot odalarda işlev kabulü planlanabilir. Pilotun hangi grubu temsil ettiği açıklanır; tek oda bütün farklı bağlantılar için kanıt sayılmaz. Vana hareketi, fan modu ve kullanıcı seçimi fiziksel sonuçla eşleştirilir. Bulgulara göre yenileme listesi kesinleşir. Uygulanan odalar ve açık kalan işlevler kayıt taşır; sıcak ve soğuk hizmetten görülmeyen koşul sonraki kabul için ayrılır, tamamlandı olarak yazılmaz.

Kontrol: Pilot sonucu temsil ettiği ürün grubuyla sınırlansın.

İncelemede Hangi Veriler Kullanılır?

Mevcut parçalar

İncelenen bilgi
Model ve bağlantı envanteri
Karara etkisi
Koruma veya bileşen değişimini seçin.

Sinyal uyumu

İncelenen bilgi
Ürün çıkış ve giriş bilgileri
Karara etkisi
Kontrolör ile kablo ihtiyacını belirleyin.

Kullanıcı beklentisi

İncelenen bilgi
Mod, fan ve yetki seçimi
Karara etkisi
Oda fonksiyonunu tarif edin.

Merkezi arayüz

İncelenen bilgi
Sağlayıcı teyidi ve öncelik
Karara etkisi
Entegrasyon kapsamını ayrı netleştirin.

Kontroller ve teslim

Kontroller ve Kayıtlar

Bağlantı eşleştirmesi

Yeni kontrol çıkışının doğru vana ve fana gittiği doğrulanır.

Yerel işlev

Kullanıcı mod ve fan seçimlerinin gerçek davranışı kaydedilir.

Merkezi öncelik

Varsa takvim ve merkezi komutların yerel seçimle ilişkisi sınanır.

Oda teslimi

Yenilenen bileşenler, açık testler ve kullanıcı açıklamaları teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Danfoss — Commercial building terminal units
  2. Belimo — Fan-coil unit applications

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Sadece termostatı değiştirmek yeterli mi?

Bazen uygun olabilir fakat karar vana, aktüatör ve fan bağlantısı incelenerek verilir. Yeni ekran uyumsuz parçaları kendiliğinden düzeltmez; gereken bileşen ve kablo değişiklikleri ayrı gösterilir ve kabul kapsamına alınır.

Vana gövdesi korunabilir mi?

Ürün uyumu ve fiziksel davranışı doğrulanırsa korunması değerlendirilebilir. Yeni aktüatörün eski gövdeye uygunluğu teyit edilir; kapanmayan veya hasarlı gövde yalnız kontrolör değişimiyle giderilmiş kabul edilmez ve ayrı listelenir.

Bütün odalarda aynı çözüm kullanılabilir mi?

Model, bağlantı ve kullanım aynı gruba aitse ortak çözüm düşünülebilir. Farklı ürünler ayrı sınıflandırılır; temsil eden pilot odalar seçilir, tek odanın sonucu bütün terminaller için otomatik uygunluk kanıtı sayılmaz.

Merkezi otomasyon entegrasyonu dahil mi?

Dahil olacaksa arayüz ve komut önceliği teklif içinde ayrıca tanımlanır. Sağlayıcı uyumu teyit edilir; haberleşme özelliğinin adı tam entegrasyon kanıtı değildir, yerel ve merkezi işlevler kabulde ayrı doğrulanır.

Yenileme bütün konfor şikâyetini çözer mi?

Bu kapsam belirli kontrol bileşenlerini ve işlevlerini hedefler. Hava dağıtımı, yük veya hidrolik sorun varsa ayrı teşhis gerekebilir; yeni kontrolün her mahal problemini veya belirli tasarrufu çözeceği garanti edilmez ve sınırlar açıklanır.
