Merkezi İklimlendirme

Isı Pompalı Kullanım Sıcak Suyu Sistemleri

Restoran, konut ve ticari yapılar için ısı pompalı sıcak su sistemini saatlik tüketim ve depo ihtiyacına göre kuruyoruz. Cihaz/depo uyumunu, sirkülasyonu ve yedek kaynak önceliğini kontrol ederek yoğun tüketim sonrası sıcaklık kayıtlarını teslim ediyoruz.

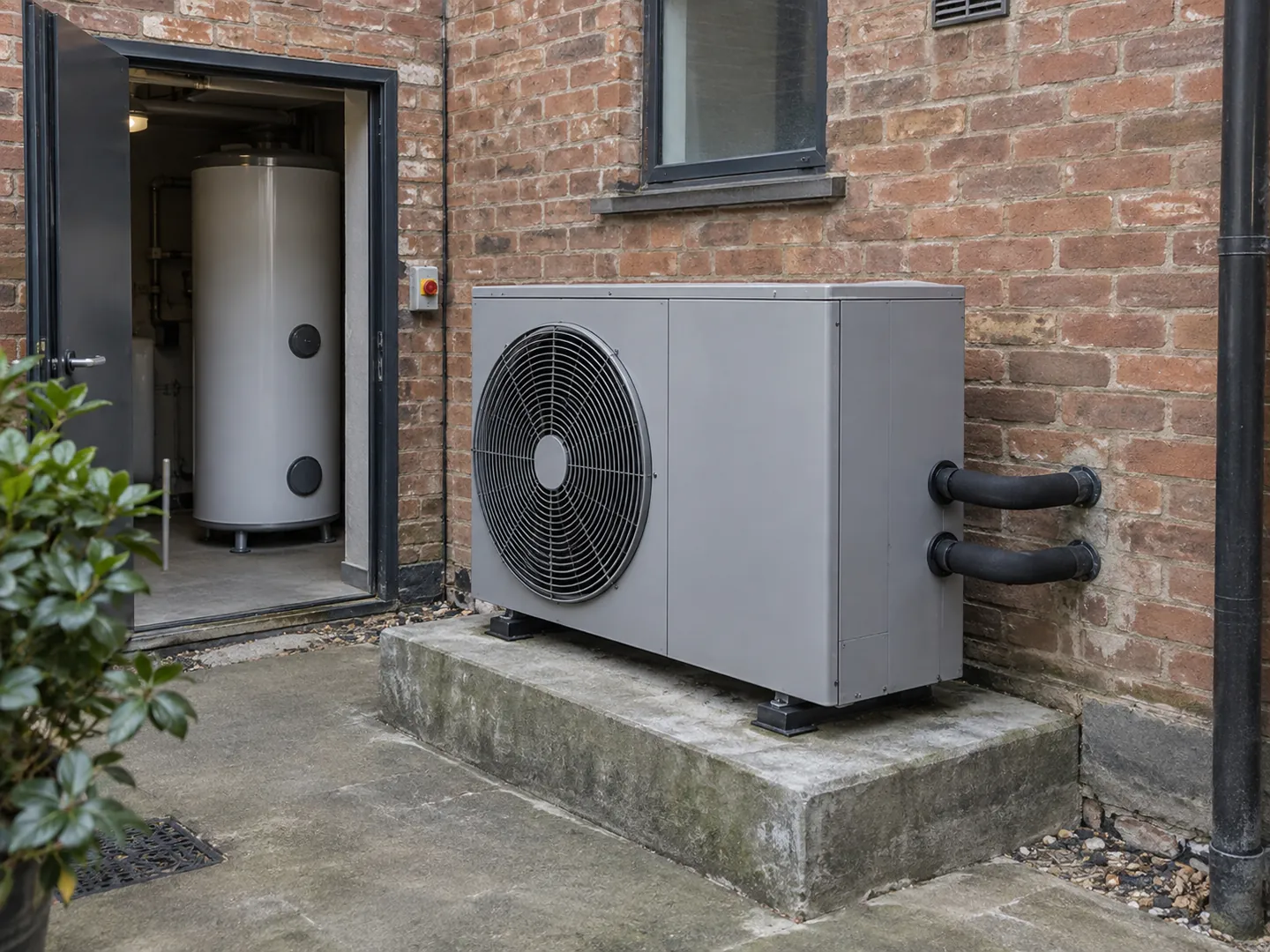

Hava kanallı depolu kullanım sıcak suyu ısı pompası ve ayrılmış su bağlantılarını gösteren temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları

SAHADAN ÖRNEKLER

İlgili projeler

Bu hizmet kapsamındaki uygulamalarımızı inceleyin.

Bu sayfada

Kapsam ve Teklif

Isı pompalı sıcak su uygulama kapsamı

Cihaz, depo ve dağıtımın birlikte sağlayacağı kullanılabilir sıcak su esas alınır.

Hizmette ele alınan işler

  • Saatlik talep, depo ve yeniden ısıtma hesabı
  • Model, depo/eşanjör ve sensör uyumunun seçimi
  • Sirkülasyon, karışım ve yedek kaynak koordinasyonu
  • Yoğun kullanım, uzak çıkış, dönüş ve kontrol testleri

Kapsamın sınırları

  • Hijyen ve haşlanma riskinin planı yerel gereklilikler ve tesis riskleriyle uzman koordinasyonunda belirlenir.
  • Mevcut kazan/depo koruma veya yenilemesi gerçek uygunlukla seçilir.
  • Tek COP değeri yıllık tüketim veya tasarruf garantisi değildir.

Sıcak su bütçesi, cihaz ve depoyu birlikte içerir.

Isı pompası, depo, eşanjör ve sirkülasyon altyapısı keşifle belirlenir. Yedek kaynak, elektrik ve kontrol koordinasyonu ayrı kalemdir. Mevcut deponun korunabilirliği teknik uygunlukla değerlendirilir. Saatlik tüketim bilinmeden standart litre paketine göre fiyat vermeyiz; yoğun kullanım, hijyen ve teslim testini aynı kapsamda tarif ederek güncel maliyeti açık seçeneklerle sunarız.

  • Saatlik tüketim ve depo kapasitesi
  • Cihaz ve eşanjör uyumu
  • Sirkülasyon, izolasyon ve karışım
  • Yedek kaynak, kontrol ve testler

Teklif İçin Gerekli Bilgiler

  • Saatlik sıcak su talebi ve kullanım
  • Mevcut depo ve eşanjör bilgileri
  • Dağıtım, sirkülasyon ve izolasyon şeması
  • Yedek kaynak ve hijyen işletme planı

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Günlük toplam tüketim aynı olsa bile sabah yoğunluğu ile güne yayılmış kullanım farklı depo ve cihaz seçimi gerektirebilir. Depo hacmi, kullanılabilir sıcak su miktarıyla aynı değildir; sıcaklık tabakalaşması ve soğuk besleme davranışı sonucu etkiler. Isı pompasının kapasite ve verimi dış hava, giriş suyu ve hedef sıcaklıkla değişebilir. Tek COP değeri bütün yılın sonucunu göstermez.

Kullanım suyu üretimi, kapalı ısıtma devresinden farklı hijyen ve malzeme koşulu ister. Sıcaklık ve hijyen planını yerel gereklilikler ve tesise özgü risk değerlendirmesiyle birlikte ele alır; gereken uzman kontrolünü ve sorumlulukları teslim dosyasında belirtiriz. Dağıtımda haşlanmayı sınırlandıran karışım düzeni ve depo hijyeni birlikte çözülür. Teslimde yoğun kullanım, yeniden ısıtma, yedek kaynak ve uzak çıkış koşulu test edilir.

Saatlik Tüketim
Günlük litre toplamıyla yetinmez; yoğun tüketimden sonra deponun yeniden ısıtılma süresini cihaz ve depo seçiminde birlikte değerlendiririz.
Gerçek Model Koşulu
Kapasite ve verimi ilgili dış hava ve su sıcaklığıyla karşılaştırır; tek nominal COP değerini yıllık tasarruf saymayız.
Hijyen ve Dağıtım
Depo, durgun hat ve sirkülasyonu birlikte ele alır; sıcaklık ve karışım görevlerini ayrı test ederiz.
Yapı dışında konumlandırılmış ısı pompası

Yapı dışında konumlandırılmış ısı pompası.

Yoğun servis saati hesabı değiştirir.

Mutfak ve servis kullanım noktalarının saatlik talebi belirlenir. Depo ve yeniden ısıtma süresi birlikte değerlendirilir. Mevcut cihazın yedek veya tamamlayıcı rolü tarif edilir; sirkülasyon kaybı tüketimden ayrı hesaplanır.

  • Servis saatlerinde talep
  • Depo ve toparlanma süresi
  • Sirkülasyon ve yedek kaynak

Kullanıma göre sıcak su seçimi

Bu karşılaştırma gerçek tüketim rakamı değildir; keşifte alınacak saatlik profil ve seçim verilerini gösterir.

KullanımSaatlik tüketim profiliKullanılabilir depo suyuToparlanma / yeniden ısıtma
Restoran
Mutfak ve servis saatlerinin yoğun talebi
Tabakalaşma ve soğuk besleme ile gerçek sıcaklıkta kullanılabilir su
Yoğun servis sonrası modelin gerçek gücü ve kayıpları
Konut / ticari yapı
Sabah-akşam ve eşzamanlı çıkışların talebi
Hedef dağıtım sıcaklığı ve depo sensörlerinin temsil ettiği hacim
Bir sonraki yoğun saate kadar gereken süre ve yedek kaynak görevi

Seçimi ve Kapsamı Etkileyen Veriler

Boyutlandırma

İncelenen bilgi
Saatlik talep ve depo.
Karara etkisi
Yoğun saatteki kullanılabilir suyu ve yeniden ısıtmayı birlikte değerlendiririz.

Ürün

İncelenen bilgi
Gerçek su ve dış hava koşulu.
Karara etkisi
Nominal COP ile yıllık sonucu ayırır; model sınırını diğer ürünlere aktarmayız.

Dağıtım

İncelenen bilgi
Sirkülasyon ve hijyen.
Karara etkisi
Debiyi boru kaybıyla hesaplar; durgun hat ve sıcaklık politikasını uzman koordinasyonuyla değerlendiririz.

Kontrol

İncelenen bilgi
Yedek kaynak ve sensör.
Karara etkisi
Öncelik ve gerçek tepkiyi test eder; tek depo okumasını eksiksiz teslim saymayız.

Sistem Seçiminde Teknik Koşullar

Depo ile Yeniden Isıtma Dengesi

Günlük tüketim kadar yoğun kullanım saati ve kullanılabilir sıcak su miktarı önemlidir. Depo tabakalaşması, soğuk besleme, gerçek cihaz gücü ve yeniden ısıtma süresini birlikte hesaplıyoruz.

Kapasite ve COP Koşulu

Kapasite ve COP dış hava, giriş suyu ve hedef sıcaklık koşullarına bağlıdır. Modelin sıcak su sınırını ve yardımcı tüketimi doğrulayıp yıllık karşılaştırmanın kabullerini açıklıyoruz.

Depo ve Eşanjör Uyumu

Depo, eşanjör alanı, debi ve sensör konumu ısı pompasıyla uyumlu olmalıdır. Mevcut kazan deposunu yalnız hacmine göre yeterli saymadan ürün koşullarını karşılaştırıyoruz.

Hijyen ve Durgun Hatlar

Hijyen planı depo, dağıtım, durgun hat ve kullanımı birlikte kapsar. Yerel gereklilikler ve tesis riskleriyle sıcaklık/karışım düzenini, uzman kontrolünü ve sorumlulukları belirliyoruz.

Sirkülasyon Debisi ve Kayıp

Sirkülasyon debisi muslukların toplam tüketiminden farklı olarak boru ısı kaybına göre hesaplanır. Uzak kolların balansını, izolasyonu ve dönüş sıcaklığını kullanıcı/hijyen koşullarıyla ölçüyoruz.

Yedek Kaynak ve İşlev Testi

Yedek kaynağın önceliği yoğun tüketim ve model sınırıyla belirlenir. Vana/sensör tepkisini, tüketim sonrası toparlanmayı ve uzak çıkış sıcaklığını aynı kontrol kaydında doğruluyoruz.

Depo ile Yeniden Isıtma Dengesi — ayrıntılar

Depo hacmi ve ısı pompası gücü birlikte seçilir. Günlük toplamdan doğrudan cihaz kapasitesi çıkarılmaz; kısa yoğun kullanım dönemindeki su ihtiyacı önemlidir. Depoda tabakalaşma, soğuk su girişi ve kullanılabilir sıcaklık sonucu değiştirir. Büyük depo tek başına kesintisiz sıcak su garantisi değildir. Yeniden ısıtma süresi modelin gerçek koşulda sağladığı güç ve kayıplarla değerlendirilir; gelecekteki talep açık kabul olarak eklenir.

Kontrol: Saatlik talebi, depo kullanılabilirliğini ve toparlanma süresini aynı hesapta karşılaştırır; günlük toplamla yetinmeyiz.

Kapasite ve COP Koşulu — ayrıntılar

Isı pompasının nominal kapasitesi ve COP değeri belirli dış hava ve su koşulunda verilir. Hedef sıcaklık, giriş suyu ve kısmi yük yıllık sonucu etkileyebilir. Ürün aileleri farklı sıcak su mimarisine sahip olabilir; bir modelin yüksek sıcaklık sınırı bütün ısı pompalarına aktarılmaz. Yardımcı elektrik ve pompalar karşılaştırma sınırında açıklanır. Kesin tasarruf oranı tek katalog COP değerinden türetilmez; kullanım ve iklim kabulü gerekir.

Kontrol: Modelin kapasite ve verim koşulunu hedef suyla eşleştirir; yardımcı tüketimi ve yıllık karşılaştırma sınırını açıklarız.

Depo ve Eşanjör Uyumu — ayrıntılar

Kullanım suyu deposu ile ısı pompasının bağlantı ve eşanjör koşulu uyumlu olmalıdır. Yetersiz ısı geçiş alanı veya uygunsuz debi cihazın toparlanmasını bozabilir. Sensörün konumu kontrolün gördüğü sıcaklığı değiştirir; tek sensör bütün depo hacmini temsil etmeyebilir. Malzeme ve kullanım suyu sınırı projeye uygun doğrulanır. Mevcut kazan deposunun bulunması yeni ısı pompasıyla otomatik uyum sağladığını göstermez; ürün koşulları karşılaştırılır.

Kontrol: Depo, eşanjör ve sensörü ilgili ürün koşuluyla kontrol eder; mevcut hacmi otomatik uyumlu kabul etmeyiz.

Hijyen ve Durgun Hatlar — ayrıntılar

Sıcak su hijyeni yalnız cihaz set değeri değildir. Depo, dağıtım, durgun hat, kullanım sıklığı ve izleme birlikte değerlendirilir. Sıcaklık politikası yerel gereklilikler ve tesise özgü risk değerlendirmesiyle belirlenir. Karışım düzeni dağıtımda haşlanma riskini azaltırken depolama ve sirkülasyon politikasını bozmamalıdır. Gerekli uzman kontrolü ve sorumluluklar teslim dosyasında açıkça belirtilir.

Kontrol: Depo ve dağıtım hijyen planı, yerel gereklilikler ve tesise özgü risklerle birlikte değerlendirilir; uzman kontrolü ve işletme sorumlulukları teslim edilir.

Sirkülasyon Debisi ve Kayıp — ayrıntılar

Sıcak su dönüş pompasının görevi hattaki ısı kaybını sınırlandırmaktır; debisi muslukların toplam tüketimiyle aynı hesap değildir. Boru kaybı ve izin verilen sıcaklık düşüşüyle değerlendirilir. Aşırı debi veya kötü izolasyon gereksiz tüketim oluşturabilir. Uzak kolların balansı ve dönüş sıcaklığı ölçülür. Sirkülasyonun programı hijyen ve kullanıcı bekleme ihtiyacıyla birlikte planlanır; enerji amacıyla gelişigüzel kapatılması uygun işletme kararı sayılmaz.

Kontrol: Sirkülasyon debisini boru ısı kaybıyla değerlendirir; uzak kol, izolasyon ve dönüş sıcaklığını birlikte kontrol ederiz.

Yedek Kaynak ve İşlev Testi — ayrıntılar

Yoğun kullanım veya cihaz sınırında tamamlayıcı kaynak gerekebilir. Hangi koşulda devreye gireceği ve öncelik sırası açık tarif edilir. Sensör, vana ve gerçek ısıtma tepkisi birlikte test edilir. İki kaynağın gereksiz eşzamanlı çalışması enerji sonucunu bozabilir. Alarm, yeniden başlama ve mevsimsel performans sınırı işletmeye açıklanır. Teslimde yalnız depo sıcaklığı değil tüketim sonrası toparlanma ve uzak çıkış koşulu da kontrol edilir.

Kontrol: Kaynak önceliğini ve tüketim sonrası toparlanmayı test eder; gerçek vana ve cihaz tepkisini kontrol kaydıyla eşleştiririz.

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa, depolama tankları ve boru hatlarının bulunduğu teknik hacim.

Isı pompası ve kullanım sıcak su deposu.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Scala Restoran sıcak su uygulamamız

Scala Restoran, Acarkent Beykoz İstanbul: proje kaydı ısı pompasıyla kullanım sıcak suyu kurulmasını doğrular. Karttaki zemin fotoğrafı yerden ısıtma borularını gösterir; sıcak su cihazı fotoğrafı değildir.

Doğrulanan proje işleri

Isı pompasıyla sıcak su, yerden ısıtma ve sıhhi tesisat işleri mevcut proje kaydında yer alır.

Ölçüm noktaları ve örnek test raporu

Kavramsal devre gerçek montaj şeması değildir. Ölçüm noktaları ve kontrol sırası seçilen ürün ve tesise göre belirlenir.

Depo, uzak çıkış ve sirkülasyon dönüşü

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kullanım suyu ve kapalı mekanik devre gerçek projede uygun sınırlarla ayrılır.

  1. Isı pompası

    Gerçek su ve dış hava koşulu

  2. Depo sensörü

    Konumu ve temsil ettiği sıcaklık

  3. Uzak kullanım çıkışı

    Sıcaklık ve bekleme ölçümü

  4. Sirkülasyon dönüşü

    Dönüş sıcaklığı ve balans

  5. Yedek kaynak

    Öncelik ve devreye girme koşulu

Bağlantılar

  • Isı pompası öğesinden Depo sensörü öğesine bağlantıÜrün şemasına göre ısı aktarımı
  • Yedek kaynak öğesinden Depo sensörü öğesine bağlantıTamamlayıcı kaynak izni
  • Depo sensörü öğesinden Uzak kullanım çıkışı öğesine bağlantıDağıtım / uygun karışım düzeni
  • Uzak kullanım çıkışı öğesinden Sirkülasyon dönüşü öğesine bağlantıDolaşım yolu
  • Sirkülasyon dönüşü öğesinden Depo sensörü öğesine bağlantıSirkülasyon dönüşü
Örnek testKaydedilecek veriKontrol / dayanak
Yoğun tüketim sonrası
Test yükü, depo/çıkış sıcaklığı ve toparlanma süresi
Model seçimi ve tanımlanan tüketim sınırı
Yedek kaynak önceliği
Komut, aktif kaynak, vana ve gerçek ısıtma tepkisi
Üretici kontrol şeması ve işletme görevi
Uzak çıkış / dönüş
Aynı durumdaki çıkış, dönüş ve depo sensörü sıcaklıkları
Dağıtım, balans ve ilgili hijyen planı

Teknik kaynak HSE rehberi genel hijyen ilkelerine katkı sağlar; yerel gereklilikler ve tesise özgü riskler ayrıca değerlendirilir.

Kontroller ve teslim

Kontroller ve Teslim

Depo ve Bağlantı

Depo, eşanjör ve sensör konumunu model koşuluyla karşılaştırırız. Kullanım suyu ve mekanik devre sınırını kontrol eder; malzeme ve hijyen sorumluluğunu projeyle eşleştiririz.

Yoğun Kullanım

Temsilî tüketim ve toparlanma senaryosunu deneriz. Depo ve çıkış eğilimini kaydeder; test yükünün sınırını açıklar, günlük toplamı tek performans ölçüsü olarak kullanmayız.

Dönüş ve Dağıtım

Uzak kolların ve dönüş hattının sıcaklığını ölçeriz. Balans ve izolasyonu inceler; karışım ve sirkülasyon kontrolünü hijyen ve kullanıcı koşuluyla birlikte doğrularız.

Kontrol Teslimi

Yedek kaynak, alarm ve yeniden başlama senaryolarını test ederiz. Ölçüm koşulu ve bakım planını teslim eder; nihai sıcaklık politikasını işletme sorumlularıyla açıkça koordine ederiz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Mitsubishi Heavy Industries — Q-ton Hot Water Heat Pump
  2. Daikin Altherma ELSH(X)-E/ERRA-E — Installer Reference Guide 4P759885-1C
  3. HSE HSG274 Part 2 — Hot and Cold Water Systems Technical Guidance
  4. Grundfos — Recirculation pump
  5. ASHRAE Handbook 2025, Chapter 7 — Fundamentals of Control

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Günlük litre ihtiyacı cihaz seçmeye yeter mi?

Tek başına yeterli değildir. Tüketimin kısa bir yoğun saatte mi yoksa güne yayılmış mı oluştuğu önemlidir. Depo kullanılabilirliği ve yeniden ısıtma süresi birlikte hesaplanır. Sirkülasyon kaybı da eklenir. Gerçek ürün koşulunda kapasiteyi kontrol eder; yalnız günlük toplamdan standart cihaz seçimi yapmayız.

Bütün ısı pompaları yüksek sıcaklıkta kullanım suyu üretebilir mi?

Hayır. Ürün ailesi ve çalışma koşulu belirleyicidir. Bazı cihazlar özel sıcak su mimarisiyle yüksek sıcaklık sağlayabilir; bu sınır bütün ürünlere taşınmaz. Hedef su, dış hava ve giriş koşulunu model verisiyle karşılaştırırız. Nominal COP değerini bütün yılın verimi veya kesin tasarruf oranı saymayız.

Mevcut kazan deposu kullanılabilir mi?

Depo, eşanjör, sensör ve malzeme uyumu incelenmelidir. Hacmin yeterli görünmesi ısı geçişinin veya kontrolün uygun olduğunu göstermez. Isı pompasının su koşulu ve toparlanma ihtiyacı değerlendirilir. Uygun bölümler korunabilir; gerekiyorsa revizyon seçeneklerini açık gerekçeyle sunar, mevcut deponun otomatik uyumlu olduğunu varsaymayız.

Sirkülasyon pompası nasıl seçilir?

Görevi boru hattındaki ısı kaybını sınırlandırmaktır; muslukların toplam debisiyle aynı hesap değildir. Isı kaybı, izin verilen sıcaklık düşüşü ve hat direnci değerlendirilir. Uzak kollar ve balans ölçülür. Program, hijyen ve kullanıcı bekleme ihtiyacıyla birlikte belirlenir; yalnız enerji gerekçesiyle gelişigüzel kapanma önerilmez.

Hijyen için sadece set değeri yeterli mi?

Hayır. Depo, dağıtım, durgun hat ve kullanım sıklığı birlikte değerlendirilir. Yerel gereklilikler ve tesise özgü riskler sıcaklık/hijyen planının dayanağıdır. Karışım düzeni ve haşlanma riski de koordine edilir; izleme, gereken uzman kontrolü ve işletme sorumluluğu teslim dosyasında açıkça belirtilir.
