Mevcut Rooftop Ekonomizer Donanım ve Kontrol Revizyonu

Mevcut ekonomizeri düzeltmek ile ekonomizeri olmayan cihaza eklenti değerlendirmek ayrı işlerdir. Kapsam gerçek model ve sahadaki donanım bilgisiyle belirlenir.

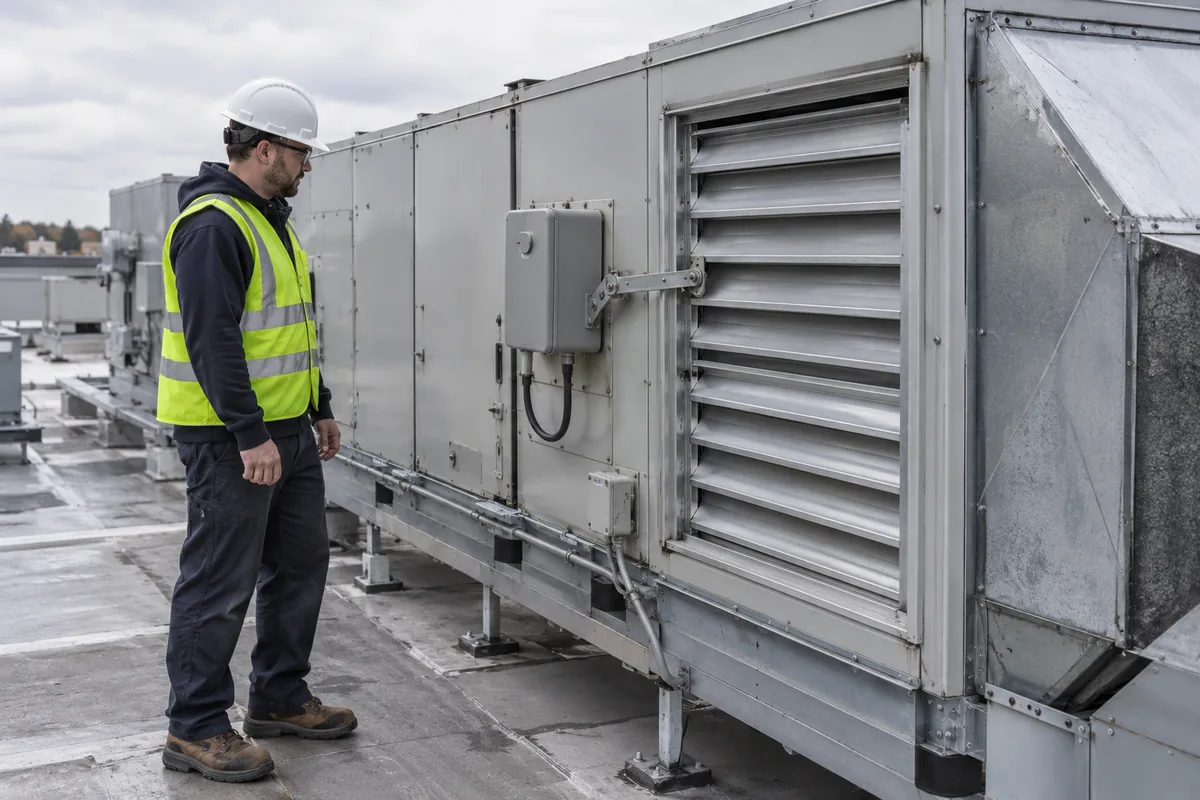

Çatı tipi cihazın hava damperi ve bağlı mekanik hareket kolunu inceleyen teknisyenin temsili görseli.
Kavramsal hizmet görseli: Çatı tipi hava ünitesindeki damper kanatları ve aktüatör bağlantısını inceleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Donanım ve kontrol revizyonu

Hizmette ele alınan işler

  • Gerçek cihaz, sensör, damper ve kontrol envanteri
  • Korunacak ve değişecek bileşenlerin ayrılması
  • Geçiş kontrolü ve açık kalan dönem takibinin planlanması

Kapsamın sınırları

  • Ekonomizer ekleme seçeneği ayrıca ürün uyumu gerektirir.
  • Mevcut havalandırma ve koruma işlevleri korunarak değerlendirilir.
  • Ölçülmemiş tasarruf veya bütün sezonlarda başarı garantisi verilmez.

Parça Değişimini Kontrol Kapsamıyla Birlikte Görün

Teklif cihaz sayısı, konfigürasyon, sensör ve damper durumu ile kontrol revizyonuna göre hazırlanır. Ürün uyum teyidi, erişim, bileşen değişimi ve geçiş kabulü ayrı gösterilir. Çalışma yalnız teşhis aşamasındaysa bütün donanım yenilemesi tamamlanmış gibi sunulmaz. İşletme yeni modülün hangi işlevi sağlayacağını ve hangi noktaların kontrol edileceğini görerek karar verir. Ölçülmemiş yıllık tasarruf veya bütün sezonlar için kesin performans sözü fiyat gerekçesine eklenmez.

  • Cihaz ve mevcut konfigürasyon sayısı
  • Sensör, damper ve yardımcı donanım
  • Ürün uyumu ile kontrol düzenlemesi
  • Geçiş kabulü ve sonraki dönem kontrolü

İnceleme İçin Gerekli Bilgiler

  • Rooftop cihaz ve kontrol modeli
  • Mevcut ekonomizer, sensör ve damper bilgileri
  • Şikâyet dönemi ve işletme kayıtları
  • Hava yolu düzeni, erişim ve kullanım koşulları

Müdahale ve Teklif Kapsamı

Dört satırda revizyon kapsamı

AlanMevcut donanımın düzeltmesiEkonomizer ekleme seçeneği
Korunacak donanım
Uygun mevcut parça ve bağlantılar envanterde ayrılır.
Mevcut cihazın konfigürasyonu ve korunacak parçaları doğrulanır.
Değişecek bileşen
Bulguya bağlı sensör, damper veya yardımcı parçalar belirlenir.
Gerçek modelin desteklediği modül ve yardımcı donanım teyit edilir.
Kontrol programı
Mevcut komut, sensör ve öncelik ilişkisi incelenir.
Desteklenen eklentinin kontrol arayüzü ayrıca değerlendirilir.
Geçiş testi
Düzeltme sonrası sensör, hareket ve soğutma ilişkisi kontrol edilir.
Yeni işlevin hangi gerçek koşulda kontrol edileceği planlanır.
Çatı tipi hava ünitesindeki damper kanatları ve aktüatör bağlantısını inceleyen teknisyen.

Rooftop hava ünitesindeki damper kanatları ve kanat mekanizmasına bağlı aktüatör bağlantısı görülüyor. Gerçek cihaz modeli ve ekonomizer konfigürasyonu bu görselden doğrulanamaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

İnceleme ve Müdahale Yöntemi

Ekonomizer, uygun koşullarda dış havadan yararlanan bir kontrol ve donanım düzenidir. Uygunluk yalnız dış ortamın serin görülmesiyle belirlenmez; gerçek yük, hava koşulları ve ürünün desteklediği işletme işlevi değerlendirilir. Mevcut cihazdaki ek modülün, sensörün ve damper düzeninin gerçek modelle uyumu incelenir. Başka bir rooftop serisine ait çalışma özelliği bütün cihazlara genellenmez.

Bu hizmet yeni rooftop kurulumu veya sulu chiller free cooling projesinden farklı olarak mevcut hava tarafı ekonomizerin donanım ve kontrol revizyonuna odaklanır. Önce şikâyet ve saha durumu kaydedilir. Sonrasında bağlantı, sensör veya kontrol kararıyla ilgili eksiklerin iş kapsamı hazırlanır. Doğrulanmamış bir enerji tasarrufu yüzdesi verilmez. İlk kontrolde gözlenen ve gözlenmeyen geçiş koşulları ile bunların hangi uygun dönemde yeniden kontrol edileceği dosyada belirtilir.

Gerçek modelin işlevi
Ekonomizer modülü ve çalışma koşulları mevcut rooftop ürün belgeleriyle eşleştirilir.
Donanım ve kontrol birlikte
Damper hareketi, sensör bilgisi ve cihaz komutu ayrı parçalar olarak incelenir.
Koşula bağlı kabul
Geçiş sonuçları gerçek yük ve hava koşullarıyla birlikte kaydedilir.

Serin dönemde beklenen geçişin görülmemesi

İşletme ekonomizerin çalışmadığını bildiriyorsa önce gözlemin zamanı ve cihazın gerçek talebi toplanır. Dış hava durumu ve kontrol bilgisi birlikte karşılaştırılır. Şikâyet, yalnız damperin bir fotoğrafına dayanarak bütün modülün arızası şeklinde sınıflandırılmaz.

  • Şikâyet dönemi ve cihaz talebi
  • Sensör ve kontrol kayıtları
  • Gözlenen geçiş durumu

Müdahalenin Teknik Koşulları

Cihaz ve konfigürasyon envanteri

Gerçek rooftop modeli, kontrol ekipmanı ve ekonomizer konfigürasyonu envantere alınır; ürünün desteklediği seçenekler sahayla karşılaştırılır.

Sensör ve veri ilişkisi

Sensörün değişkeni, konumu ve kayıt zamanı incelenir; eksik veya çelişkili verinin doğrulama ihtiyacı ayrı belirtilir.

Damper ve hava yolu

Damper komutu, gözlenen hareket ve gerçek hava yolu birlikte kaydedilir; değişecek bileşenler ve korunacak bağlantılar ayrılır.

Ekonomizer ve soğutma geçişi

Ekonomizer ve mekanik soğutma geçişi ürün işlevi, dış koşul ve cihaz talebiyle değerlendirilir; serin hava tek başına yeterli değildir.

Mevcut havalandırma görevinin korunması

Revizyonun mevcut havalandırma ve koruyucu işlevlere etkisi değerlendirilir; bu işlevleri kaldırmak çözüm sayılmaz.

Revizyon kabulü ve mevsimsel takip

Yenilenen donanım ve gözlenen geçişler ayrı kaydedilir; ilk kontrolde oluşmayan koşullar uygun dönem takibine bırakılır.

Cihaz ve konfigürasyon envanteri — ayrıntılar

Rooftop modelinin gerçek ürün bilgisi, mevcut kontrol ekipmanı ve ekonomizer konfigürasyonu kayıt altına alınır. Dış görünüm veya bir modül etiketi bütün işlevleri açıklamaz. Ürün belgesinde desteklenen seçenekle sahadaki ekipman karşılaştırılır. Eksik veya geçmişte değiştirilmiş donanım varsa ayrıca belirtilir. İnceleme başka ürün ailesinin özelliklerini mevcut cihaz için kesin kabul etmez; gereken üretici teyidi dosyada açık tutulur.

Kontrol: Mevcut donanım gerçek cihazın desteklediği konfigürasyonla eşleşiyor mu?

Sensör ve veri ilişkisi — ayrıntılar

Ekonomizer kararında kullanılan sensörlerin hangi koşulu ölçtüğü ve kontrol ekipmanıyla nasıl ilişkilendiği incelenir. Mevcut göstergenin doğru değeri bildirdiği yalnız ekranda sayı görülmesine dayanarak kabul edilmez. Yerleşim ve ürün uyumu kendi belgeleriyle değerlendirilir. Şikâyet dönemiyle sensör kayıtları aynı zamanda karşılaştırılır; eksik veya çelişkili veri müdahale kararından önce ayrı doğrulama ihtiyacı olarak kaydedilir.

Kontrol: Kontrol kararına giren sensör bilgisi kaynak ve zamanıyla doğrulanmış mı?

Damper ve hava yolu — ayrıntılar

Dış hava, dönüş ve gerekiyorsa tahliye yollarının gerçek düzeni ürün konfigürasyonuyla karşılaştırılır. Damperin hareket etmesi hava tarafının bütün koşullarının uygun olduğunu tek başına göstermez. Erişim, mekanik durum ve kontrol komutuyla gözlenen hareket birlikte kaydedilir. Korunacak ve değişecek bileşenler ayrılarak teklif kapsamı hazırlanır; hava yolları incelenmeden yalnız aktüatör değişimi üzerinden bütün şikâyetin çözüleceği söylenmez.

Kontrol: Damper hareketi ve gerçek hava yolu düzeni birlikte değerlendirilmiş mi?

Ekonomizer ve soğutma geçişi — ayrıntılar

Ekonomizer ile mekanik soğutmanın hangi koşulda nasıl ilişkileneceği gerçek ürün ve mevcut kontrol düzenine göre incelenir. Dış havanın serin olması tek başına bütün geçiş şartlarının sağlandığı anlamına gelmez. Cihaz talebi, sensör girdisi ve desteklenen işlevler aynı olay kaydında tutulur. Ürüne özgü sınırlar başka cihazlara aktarılmaz; kullanıcı ihtiyacıyla desteklenen davranış farklıysa bu fark karar dosyasında gösterilir.

Kontrol: Geçişin beklenen koşulu gerçek ürün ve cihaz talebiyle tanımlanmış mı?

Mevcut havalandırma görevinin korunması — ayrıntılar

Revizyon yapılırken dış hava ihtiyacı ve ekonomizer kontrolünün görevleri ayrı değerlendirilir. Enerji amacıyla yapılacak bir değişiklik, mevcut havalandırma işlevinin kapsamı incelenmeden kararlaştırılmaz. Kontrol programındaki değişimin hangi çalışma dönemlerini etkileyebileceği gösterilir. Ürünün desteklediği normal işletme ve özel durumlar ayrı tutulur; geçiş şikâyetini gidermek için bütün koruyucu veya havalandırma işlevlerinin devre dışı bırakılması çözüm olarak tarif edilmez.

Kontrol: Revizyonun mevcut havalandırma ve diğer işletme görevlerine etkisi değerlendirilmiş mi?

Revizyon kabulü ve mevsimsel takip — ayrıntılar

Değişimden sonra kontrol edilecek sensör, damper ve soğutma geçişleri ayrı kabul maddeleri olarak hazırlanır. Gözlenen dış koşul ve cihaz talebi sonuç kaydına eklenir. İlk kontrol döneminde oluşmayan işletme koşulu tamamlanmış kabul edilmez; gerekirse sonraki uygun dönemde izlenecek işler belirtilir. Dosya hangi donanımın değiştiğini ve hangi işlevin doğrulandığını göstererek yalnız yeni parçanın takılmasını tam sistem kabulü gibi sunmaz.

Kontrol: Kabul, donanım değişimiyle birlikte gerçek geçiş koşullarını kaydediyor mu?

İncelemede Hangi Veriler Kullanılır?

Ürün konfigürasyonu

İncelenen bilgi
Cihaz, modül ve mevcut seçenekler.
Karara etkisi
Uygun revizyon ve eklenti sınırını belirler.

Sensör verisi

İncelenen bilgi
Ölçülen koşul, konum ve zaman kayıtları.
Karara etkisi
Geçiş sorununun hangi sensör girdisiyle ilişkili olduğunu değerlendirmeye yardımcı olur.

Hava yolu

İncelenen bilgi
Damper düzeni ve mevcut havalandırma görevi.
Karara etkisi
Donanım işini ve korunacak işlevleri ayırır.

Kabul dönemi

İncelenen bilgi
Gerçek hava koşulu ve cihaz talebi.
Karara etkisi
Anlık kontrol ile sonraki dönem takibini belirler.

Kontroller ve teslim

Kontroller ve Kayıtlar

Konfigürasyon doğrulaması

Kurulu ve yenilenen bileşenler gerçek ürün düzeniyle karşılaştırılır.

Sensör ve hareket kaydı

Karar girdileri ile gözlenen damper davranışı birlikte kaydedilir.

Geçiş değerlendirmesi

Ekonomizer ve mekanik soğutma ilişkisi kararlaştırılmış kapsamda kontrol edilir.

İşletme takibi

İlk kabulde oluşmayan koşullar ve sonraki izleme ihtiyacı dosyada belirtilir.

Örnek geçiş kabul kaydı

Sensör bilgisiDamper komutuGözlenen hareketCihaz talebiDış hava koşuluTakip durumu
Değişken, kaynak ve zaman
İstenen konum / kontrol kaydı
Aynı olayda gözlenen gerçek hareket
Gerçek soğutma talebi ve işletme durumu
Kayıtlı koşul ve zaman
Kontrol edildi / bulgu var / koşul oluşmadı
Geçiş için gereken girdi
Planlanan kontrol koşulu
İlk kontrolde görülemediyse ayrı not
İstenen yük oluşmadıysa ayrı kayıt
Uygun dönem bekleniyor
Tamamlandı sayılmaz; uygun dönemde tekrar kontrol

Örnek kayıt alanlarıdır; gerçek ölçüm veya kabul sonucu içermez.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Precedent Packaged Rooftop Product Catalog, RT-PRC107A-EN
  2. Trane — What Is Free Cooling?

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Dışarısı serinse ekonomizer her zaman çalışmalı mı?

Bu sonuç gerçek ürün, cihaz talebi ve hava koşullarıyla değerlendirilmelidir. Yalnız serin hava gözlemi bütün geçiş şartlarının sağlandığını göstermez; desteklenen kontrol davranışı ürün belgesiyle birlikte incelenir.

Her rooftop cihaza sonradan ekonomizer eklenebilir mi?

Hayır, mevcut model ve konfigürasyonun desteklediği seçenekler doğrulanmalıdır. Bir başka serinin eklentisi bütün cihazlar için uygun sayılmaz; yardımcı ekipman ve kontrol değişimi ürün uyumuyla ayrı kapsamlandırılır.

Damper hareket ediyorsa sistem kabul edilmiş olur mu?

Tek bir hareket bütün işlevi doğrulamaz. Sensör bilgisi, hava yolu, cihaz talebi ve geçiş davranışı birlikte incelenir; kabul kaydı hangi maddelerin hangi gerçek koşulda kontrol edildiğini açıkça gösterir.

Revizyon havalandırma miktarını azaltmaya mı yönelir?

Çalışma mevcut ekonomizerin donanım ve kontrol görevine odaklanır. Mevcut havalandırma gereksinimi korunur; ekonomizer revizyonunun bu işlev üzerindeki etkisi ayrıca değerlendirilir. Enerji amacıyla yapılacak değişiklik gerçek hava yolu ve kullanım koşullarıyla birlikte ele alınır.

Kabul için farklı mevsimi beklemek gerekir mi?

İlk kontrolde mevcut koşullarla değerlendirilebilen işler kaydedilir. Oluşmayan geçiş koşulları tamamlanmış sayılmaz; gereken sonraki dönem kontrolü planlanarak kabulün hangi durumu kapsadığı ve neyin açık kaldığı belirtilir.
