Rooftop Klima Sistemi Fiyatları

Rooftop için toplam teklif, cihazın yanında çatıya taşıma ve binaya bağlantı işlerini de içerir. SCA Mühendislik, ürünleri aynı yük ve hava koşulunda karşılaştırır; kurulum kalemlerini ve teslim testlerini ayrı gösterir.

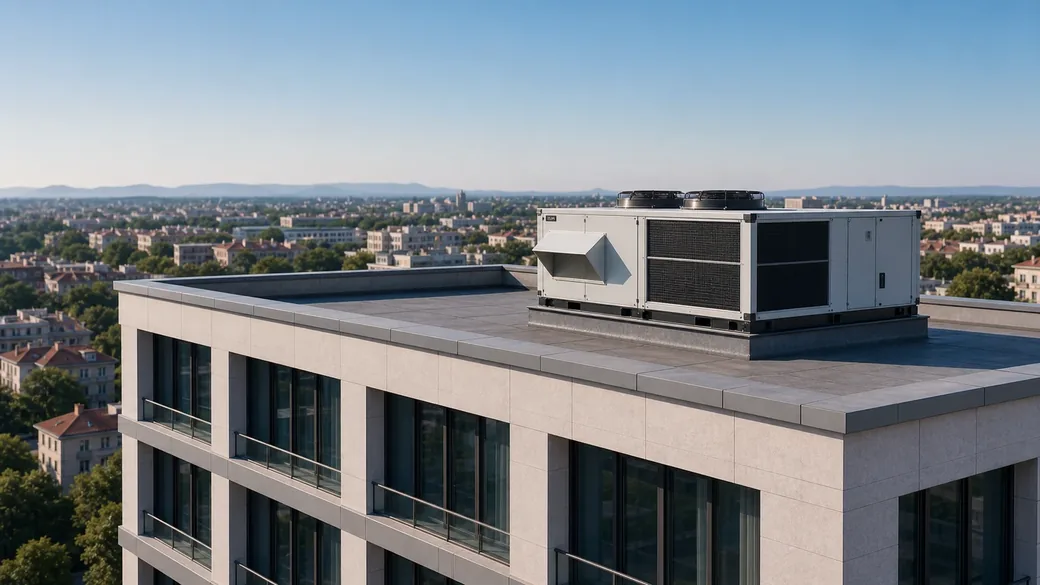

Çatı kaidesi üzerinde paket rooftop klima ve ayrı yalıtımlı hava kanallarını gösteren temsili görsel
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

ROOFTOP TEKLİF KONTROLÜ

Cihaz fiyatıyla kurulmuş sistem fiyatını ayırın

İki teklifi yan yana koyarken yalnız nominal kapasiteye değil, aşağıdaki sorumluluklara da bakın.

CİHAZ VE SEÇİM

Aynı çalışma koşulları

Üfleme ve dış hava miktarı, harici statik basınç ve kontrol seçenekleri iki cihaz için aynı koşullarda belirtilmiş mi?

ÇATI VE BAĞLANTILAR

Saha işleri

Kaide, kaldırma, kanal uyarlaması, çatı yalıtımı, elektrik ve drenajın hangi teklife dahil olduğu yazıyor mu?

DEVREYE ALMA

Çalışır teslim

Debi ayarı, dış hava kontrolü, otomasyon bağlantısı ve teslim belgelerinden kimin sorumlu olduğu belirli mi?

Rooftop dış hava kontrolünü inceleyin

Kapsam ve Teklif

Cihaz bedeli ve kurulum işleri

Her kalemin dahil olup olmadığı, sorumlusu ve metrajı teklif üzerinde belirtilir.

Hizmette ele alınan işler

  • Gerçek yük, taze hava ve fan koşuluyla cihaz seçimi
  • Çatı, kanal, drenaj, elektrik ve kontrol kapsamının koordinasyonu
  • Ölçüm ve devreye alma koşullarının yazılması

Kapsamın sınırları

  • Yapısal uygunluk ve elektrik uygulama sorumluluğu ilgili ekiplerle belirlenir.
  • Cihaz opsiyonları modelden doğrulanır; her üründe standart kabul edilmez.

Toplam rooftop bedelini cihaz ve kurulum işleri birlikte belirler.

Gerçek yük, dış hava, fan basıncı ve kontrol opsiyonları cihaz bedelini değiştirir. Kaide, kaldırma, çatı onarımı, kanal, elektrik ve drenaj ise kurulum tarafında ayrıca yer alır. Teklifleri aynı çalışma noktası ve teslim koşuluyla hazırlıyoruz. Mevcut cihaz değişiminde adaptör ve duruş işleri açık yazılır. Keşifsiz kapasite başına fiyat veya katalog veriminden türetilmiş sabit tasarruf vaat etmiyoruz.

  • Kapasite ve gerçek dış hava koşulu
  • Fan basıncı ve kontrol opsiyonları
  • Kaide, kaldırma ve çatı müdahalesi
  • Kanal, elektrik, drenaj ve kabul

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif Bilgileri

  • Yük hesabı ve kullanım programı
  • Çatı planı ve yapısal bilgiler
  • Kanal debisi ve basınç verileri
  • Elektrik, drenaj ve otomasyon kapsamı

Maliyet Kalemleri

Bedeli Değiştiren Koşullar

İki rooftop aynı nominal kapasiteye sahipken dış hava şartlandırması, fan basıncı veya kısmi yük davranışı farklı olabilir. Yük hesabında güneş, cam, insan ve proses etkileri ile dış hava birlikte değerlendirilir. Bir ürünün standart koşuldaki değeri binanın her çalışma saatine taşınmaz. Teklifte seçilen dış ve iç koşulu, gerekli üfleme ve dış hava miktarını belirterek cihazların gerçekten eşdeğer olup olmadığını gösteriyoruz.

Çatı üzerindeki kurulum maliyeti cihazın yanında önemli pay taşır. Yapısal uygunluk, kaldırma, servis yolu, yağmur koruması ve elektrik beslemesi koordine edilmelidir. Mevcut sistem değiştirilirken kanal ve kaide uyumu ayrıca incelenir. Gerekli kontrol seçeneklerinin standart veya opsiyonel olması fiyatı değiştirir. Bu ayrıntıları teklif dışında belirsiz bırakmadan, işletmenin tamamlanmış çözümü ve bakım koşullarını birlikte değerlendirebileceği açık kapsam hazırlıyoruz.

Aynı Çalışma Noktası
Kapasiteyi gerçek dış hava ve kanal koşuluyla karşılaştırıyoruz. Farklı test şartlarında verilmiş nominal sayıları eşdeğer performans gibi yan yana koymuyoruz.
Çatı İşleri Görünür
Kaide, taşıma, servis yolu ve yapısal koordinasyonu ayrı tanımlıyoruz. Yalnız cihaz alımını bütün kurulumun bütçesi olarak sunmuyoruz.
Kontrol Kapsamı Açık
Dış hava, program ve otomasyon seçeneklerini ürün listesiyle eşleştiriyoruz. Opsiyon, kablo, ayar ve senaryo testinin hangi bedelde bulunduğunu yazıyoruz.

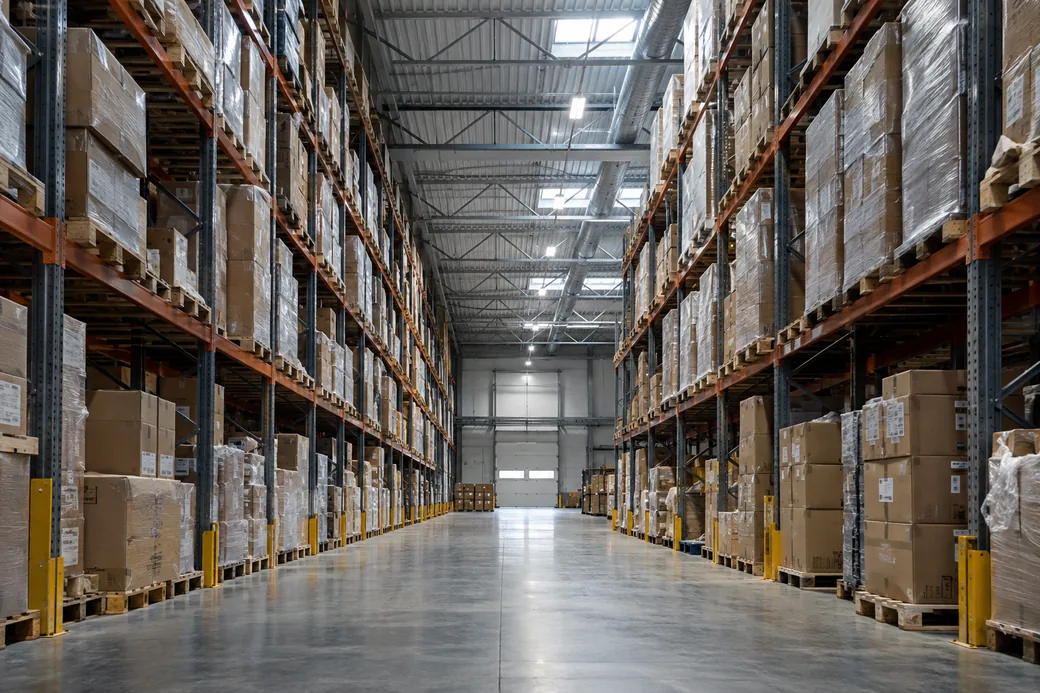

Yüksek raflar ve çatı hava kanallarıyla lojistik deposu

Raflar ve tavan tesisatlarının bulunduğu ticari kullanım alanı.

Doluluk ve Dış Hava Artıyor

Yük hesabıyla dış hava ihtiyacını birlikte değerlendiriyoruz. Aynı nominal cihazın yüksek dış hava koşulunda uygunluğu ayrıca doğrulanır. Üfleme miktarı, batarya seçimi ve kontrol yaklaşımı fiyat karşılaştırmasına ortak teknik şart olarak eklenir.

  • Doluluk ve yük girdileri
  • Dış hava çalışma koşulu
  • Fan ve batarya seçimi

Seçimi ve Kapsamı Etkileyen Veriler

Yük

İncelenen bilgi
İç-dış koşul ve kullanım listesi
Karara etkisi
Kapasiteyi gerçek çalışma girdileriyle seçip tekliflerin aynı şartı taşımasını sağlarız.

Fan

İncelenen bilgi
Debi ve harici kanal direnci
Karara etkisi
Cihaz fanını gerçek ağla eşleştirip enerji ve ses etkisini değerlendiririz.

Çatı

İncelenen bilgi
Yapısal durum ve servis alanı
Karara etkisi
Kaide, kaldırma ve onarımı uygun uzman koordinasyonuyla toplam kapsama alırız.

Kontrol

İncelenen bilgi
Program ve otomasyon nokta listesi
Karara etkisi
Standart ve opsiyonları ayırıp bağlantı, ayar ve test işlerini açıkça yazıyoruz.

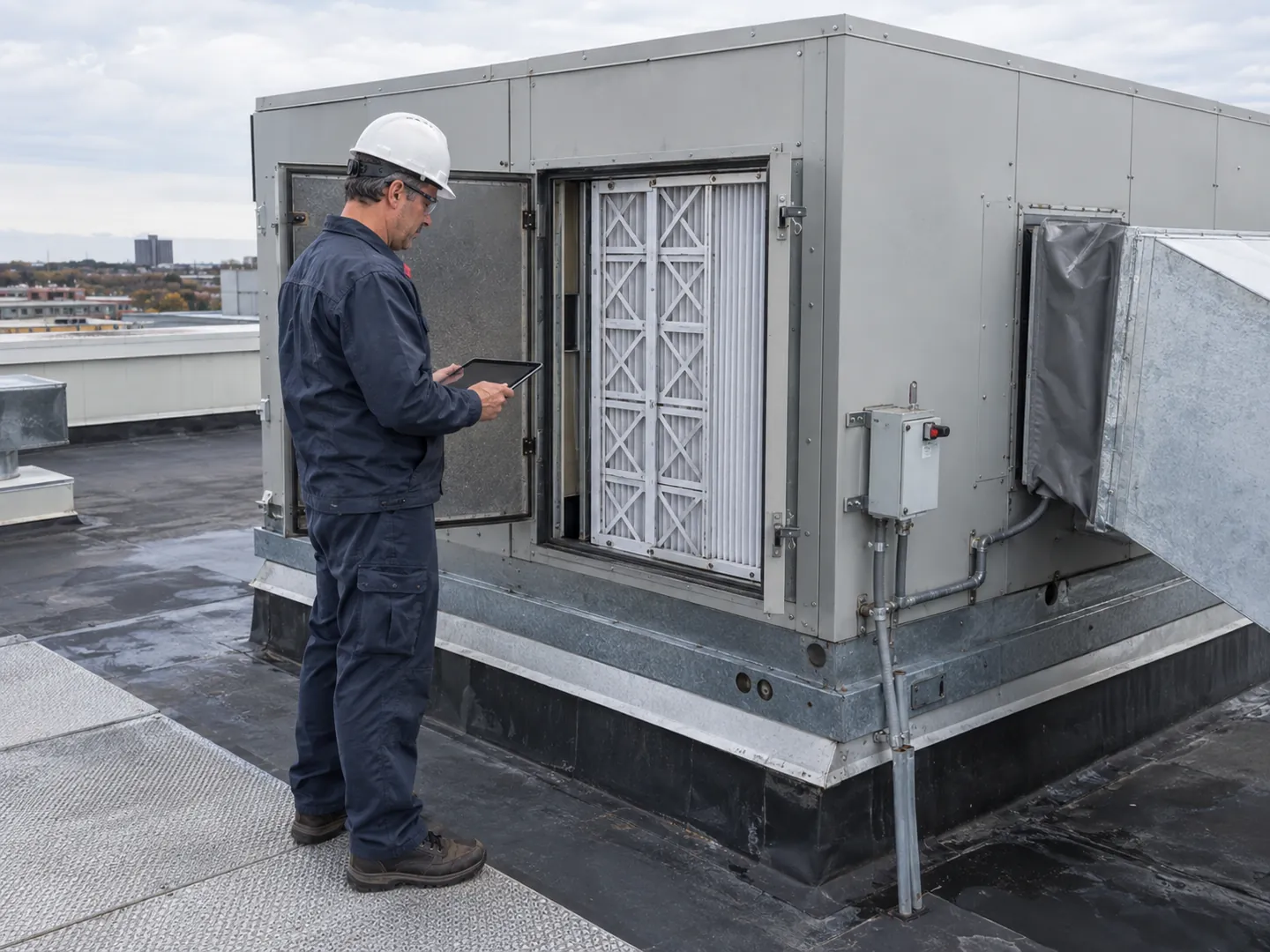

Rooftop cihazında filtre-servis yönü model açıklıklarıyla, çatı erişimi saha kaldırma ve bakım planıyla doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Toplam rooftop teklifinde hangi kalemler bulunur?

Aşağıdaki teklif yapısı bedel karşılaştırması içindir; keşif yapılmadan fiyat veya metraj verilmez.

KalemTeklifte yazılacak bilgiDahil / ayrı kapsam
Cihaz
Model, gerçek kapasite, hava debisi ve fan basıncı
Standart ve opsiyonlar ayrı belirtilir.
Vinç / taşıma
Çatı erişimi, kaldırma yöntemi ve duruş planı
Organizasyon ve bedel sorumlusu yazılır.
Kaide / onarım
Destek düzeni, adaptör ve su yalıtımı müdahalesi
Yapısal değerlendirme ve çatı onarımı ayrılır.
Kanal
Metraj, bağlantı ve terminal revizyonları
Mevcut kanalın korunacak / değişecek kısmı yazılır.
Elektrik
Besleme, koruma ve kontrol kabloları
Uygulama ekibi ve bağlantı sınırı belirtilir.
Drenaj
Hat, sifon ve tahliye bağlantısı
Ürün basınç koşuluna göre kapsam yazılır.
Otomasyon
Opsiyon, nokta listesi, yazılım ve ayar
Haberleşme desteği ile gerçek teslim noktaları ayrılır.
Test
Debi, dış hava, program ve arıza denemeleri
Ölçüm kaydı ve teslim dosyası belirtilir.

Teklif için mevcut durumu paylaşın

Ticari alan

Kullanım, doluluk, cam/güneş etkisi ve gereken taze hava paylaşılır. Fan ve batarya seçimi aynı çalışma koşulunda karşılaştırılır.

Eski cihazın değişimi

Eski/yeni cihaz bilgileri, mevcut kaide, ağırlık, bağlantı ve servis alanı incelenir. Kaidenin korunması ancak yapısal uygunluk ve model uyumuyla değerlendirilir.

Kısmi kullanım

Çalışma saatleri ve doluluk değişimi bildirilir. Fan/kompresör kontrolü ile minimum taze hava miktarı birlikte teklif kapsamına alınır.

Ürün seçenekleri model listesiyle karşılaştırılır

Rooftop seçeneklerinin bulunabilirliği, her cihazın model konfigürasyonundan doğrulanır.

Modelde doğrulanacak özellikTeklif eki
Taze hava / ekonomizer
Sensör, tahliye yolu, kontrol koşulu ve standart/opsiyon durumu
Geri kazanım
Ürün uyumu, ek basınç/fan etkisi, bakım ve çatı ağırlığı
Kısmi yük kontrolü
Fan ve kompresör yöntemi, minimum taze hava sınırı
Otomasyon bağlantısı
Desteklenen arayüz, nokta listesi ve gerçek teslim testleri

Fotoğraftaki filtre-servis yönü için gerçek model servis açıklığı incelenir; çatıdaki servis yolu ve kaldırma erişimi sahada ayrıca planlanır.

Teklifin Teknik Koşulları

Nominal Kapasite Gerçek Seçimin Yerine Geçmez

Kapasite aynı iç/dış hava, yük ve taze hava koşulunda karşılaştırılır.

Dış Statik Basınç ve Fan Enerjisi

Cihaz fanı, gereken hava debisi ve gerçek kanal direnciyle birlikte seçilir.

Dış Hava ve Serbest Soğutma Seçeneği

Taze hava, ekonomizer ve sensör seçeneklerinin standart/opsiyon kapsamı modelden doğrulanır.

Çatı Kaidesi ve Servis Alanı

Kaide, taşıma, su yalıtımı ve filtre-servis alanı birlikte koordine edilir.

Geri Kazanım Opsiyonu Tam Sistemle Kıyaslanır

Geri kazanım seçeneği fan, bakım, hava uygunluğu ve çatı yerleşimiyle değerlendirilir.

Drenaj, Elektrik ve Otomasyon Sınırı

Drenaj, elektrik ve otomasyonun bağlantı/ayar/test sorumluları ayrı yazılır.

Nominal Kapasite Gerçek Seçimin Yerine Geçmez — ayrıntılar

Rooftop kapasitesi belirli test koşulunda verilir; dış ve iç hava ile karışım koşulu değiştiğinde gerçek performans farklılaşabilir. Yük hesabını ve gerekli dış havayı cihaz seçimine birlikte taşırız. Hissedilir ve nemle ilişkili yükler ayrılır. Üretici seçimiyle gerçek çalışma noktası doğrulanır. Yalnız büyük kapasite almak, yanlış hava dağıtımı veya aşırı kısmi yük sorununu otomatik çözmez; seçenekleri ortak girdilerle karşılaştırırız.

Kontrol: Yük hesabı, iç-dış tasarım koşulu ve dış hava miktarını aynı seçim notuna bağlayıp ürün kapasitesinin bu gerçek şartlarda doğrulandığını kontrol ediyoruz.

Dış Statik Basınç ve Fan Enerjisi — ayrıntılar

Kanal, terminal ve harici elemanların direnci fan çalışma noktasını etkiler. Cihaz içi kayıp ile harici kanal direnci aynı büyüklük değildir; üreticinin seçim yönteminde doğru ayrım yapılmalıdır. Yetersiz basınçta mahal debileri düşebilir. Gereksiz yüksek seçim ise enerji ve ses açısından olumsuzluk yaratabilir. Teklifte fanın gereken debideki çalışma koşulu yazılır; yalnız cihaz üzerinde fan bulunması yeterli dağılım kanıtı sayılmaz.

Kontrol: Harici kanal direnci, iç cihaz kayıpları ve fan seçimi tanımlarını ürün yöntemiyle eşleştirip debi-basınç çalışma noktasını teklif ekiyle birlikte doğruluyoruz.

Dış Hava ve Serbest Soğutma Seçeneği — ayrıntılar

Dış hava damperi veya ekonomizer bulunması cihazın her koşulda aynı dış hava performansını sunduğunu göstermez. Seçilen opsiyon, sensör, tahliye düzeni ve kontrol şartı incelenir. Uygun dış koşulda çalışma değerlendirilirken nem ve bina dengesi de dikkate alınır. Her ürünün aynı kontrol yeteneğine sahip olduğu varsayılmaz. Standart işlevle opsiyonel ekipman, kablolama ve yazılım ayarını ayırarak fiyat farkının ne sağladığını açıklarız.

Kontrol: Dış hava seçeneği, tahliye yolu, sensör ve kontrol şartını ürün listesiyle eşleştirip standart-opsiyon ayrımı ile teslim testini teklif kapsamında açıkça gösteriyoruz.

Çatı Kaidesi ve Servis Alanı — ayrıntılar

Cihaz ağırlığı, destek noktaları ve kaldırma yöntemi yapısal ve saha koordinasyonu gerektirir. Kaideyi yalnız mevcut açıklığa sığan bir metal parça olarak değerlendirmeyiz. Ürün talimatı, su yalıtımı, bağlantı ve servis açıklıkları incelenir. Yapısal yeterlilik ilgili uzman tarafından doğrulanır. Filtre ve batarya erişimi kapanmamalıdır. Kaldırma organizasyonu, çalışma güvenliği ve gereken çatı onarımı teklif kalemlerinde ayrı ve görünür biçimde yer alır.

Kontrol: Cihaz ağırlığı, destek düzeni, servis alanı ve kaldırma planını ilgili ekiplerle koordine edip yapısal onay ile çatı müdahalesi sorumluluğunu açıkça tanımlıyoruz.

Geri Kazanım Opsiyonu Tam Sistemle Kıyaslanır — ayrıntılar

Geri kazanım ünitesi varsa nominal verim bütün yatırım tasarrufu anlamına gelmez. Ek fan veya basınç kaybı, bakım, bypass ve çalışma programı değerlendirilir. Egzoz akımının türüyle ürün uygunluğu incelenir. Cihaz boyutu ve ağırlığı değişebilir; çatı yerleşimine etkisi de fiyatlandırılmalıdır. Seçenekleri aynı yük ve dış hava koşulunda karşılaştırır, yüksek katalog yüzdesini fatura indirimi veya her binaya uygun geri ödeme süresi olarak sunmayız.

Kontrol: Geri kazanım seçeneğinin fan enerjisi, bakım, hava uygunluğu ve çatı yerleşimine etkisini birlikte değerlendirip ürün farkını toplam kurulum kapsamıyla açıkça karşılaştırıyoruz.

Drenaj, Elektrik ve Otomasyon Sınırı — ayrıntılar

Yoğuşma tahliyesi ve gerekli sifon ürünün basınç koşuluna göre belirlenir; başka modelin ölçüsü kopyalanmaz. Elektrik gücü, besleme ve kontrol bağlantıları ilgili ekiplerle koordine edilir. Bina otomasyonuna haberleşme desteği bulunması bütün noktaların teslim edilmiş olduğu anlamına gelmez. Nokta listesi, arıza bilgileri ve program sınırı tanımlanır. Teklifte kablo, drenaj, ayar ve devreye alma sorumlulukları açıkça yazılarak eksik kurulum riski azaltılır.

Kontrol: Drenaj, elektrik ve otomasyon nokta listesini ürün belgeleriyle eşleştirip kablo, sifon, yazılım ve devreye alma sorumluluklarını ayrı kalemlerde açıkça doğruluyoruz.

Çatıda konumlandırılmış paket klima ünitesi

Rooftop cihazı. Filtre, batarya ve drenaj servis yönü ile gerekli çatı erişimi seçilen modelde ayrıca kontrol edilir.

Kontroller ve teslim

Teklif ve İşin Teslimi

Yerleşim ve Bağlantı Kontrolü

Kaide, kanal, servis açıklığı ve drenajı onaylı yerleşimle eşleştiriyoruz. Yapısal ve elektrik kontrollerinin ilgili ekiplerce tamamlandığını devreye alma planında ayrı doğruluyoruz.

Debi ve Dış Hava Ayarı

Toplam üfleme ile dış hava görevini ayrı ölçüm ve ayar kayıtlarında değerlendiriyoruz. Terminal balansını cihaz fan durumuyla eşleştirip son çalışma noktasını açıkça kaydediyoruz.

Program ve Otomasyon Denemesi

Onaylı kullanım ve arıza senaryolarını deniyoruz. Bina otomasyonu nokta listesini cihaz bilgileriyle kontrol edip hangi işlevin teslim edildiğini işletmeye anlaşılır biçimde gösteriyoruz.

Ürün ve Bakım Dosyası

Seçim belgelerini ve son ayarları teslim eder; filtre, batarya ve drenaj için bakım erişimini işletmeye gösteririz. Bu bölümlerin bakım kontrollerini açıklar; çözümlenmemiş eksikleri başarılı testlerden ayrı kayıtta açık tutarız.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Daikin Applied — Rebel Rooftop, Product and Installation Resources
  2. ASHRAE — Duct Design
  3. ASHRAE — Air-to-Air Energy Recovery Equipment

Sık Sorulan Sorular

Aynı kapasitedeki rooftop fiyatları neden farklı?

Dış hava, fan basıncı, kısmi yük kontrolü ve opsiyonlar farklı olabilir. Nominal kapasite ortak olsa bile cihazın gerçek çalışma koşulu eşdeğer olmayabilir. Kaide, kaldırma ve teslim kapsamı da toplam bedeli değiştirir. Teklifleri aynı yük ve hava koşuluyla hazırlayıp cihaz ile kurulum kalemlerini ayrı gösteriyoruz.

Eski cihazın kaidesi kullanılabilir mi?

Boyut, bağlantı, ağırlık ve servis alanı incelenmeli; yapısal uygunluk ilgili uzmanla doğrulanmalıdır. Yeni ürün aynı nominal kapasitede olsa da farklı destek düzeni taşıyabilir. Adaptör veya kanal revizyonu gerekebilir. Kaideyi kesin korunacak kalem olarak yazmadan mevcut çatı ve yeni ürün bilgilerini birlikte değerlendiririz.

Ekonomizer varsa enerji tasarrufu kesin mi?

Fayda dış hava, nem, çalışma programı ve kontrol koşuluna bağlıdır. Opsiyonun hangi sensör ve tahliye düzeniyle çalıştığı incelenmelidir. Ürünün özelliğini bütün binanın sabit tasarruf oranı olarak sunmayız. Gerçek kullanım varsayımlarıyla seçenekleri karşılaştırıp gerekli bağlantı, ayar ve test kapsamını yazıyoruz.

Rooftop bütün taze hava ihtiyacını karşılar mı?

Seçilen ürün ve dış hava düzeni bu görev için doğrulanmalıdır. Her rooftop aynı dış hava oranı veya şartlandırma yaklaşımına sahip değildir. Toplam üfleme ile dış hava miktarını ayrı belirler, batarya ve fan seçimini gerçek koşulla eşleştiririz. Cihazın çatıya kurulmuş olması tek başına bu ihtiyacın karşılandığını göstermez.

Teklife vinç ve devreye alma dahil mi?

Yazılı kapsamı kontrol etmek gerekir. Kaldırma, kaide, elektrik, drenaj ve ölçümler ayrı sorumluluklar olabilir. Biz bu işleri teklif ekinde açık gösteririz. İşletme duruşu ve çatı erişimi de uygulama planına alınır. Böylece yalnız cihaz teslimi ile çalışır sistem kabulü arasında belirsiz bedel farkı kalmaz.
