Yüzey Soğutmada Çiy Noktası Kontrol Entegrasyonu

Nem-sıcaklık bilgisinin hangi yüzey koluna ve vanaya karar verdiği önce eşleştirilir. Farklı kullanım ve nem bölgeleri tek sensörün temsil ettiği alan olarak gerekçesiz birleştirilmez.

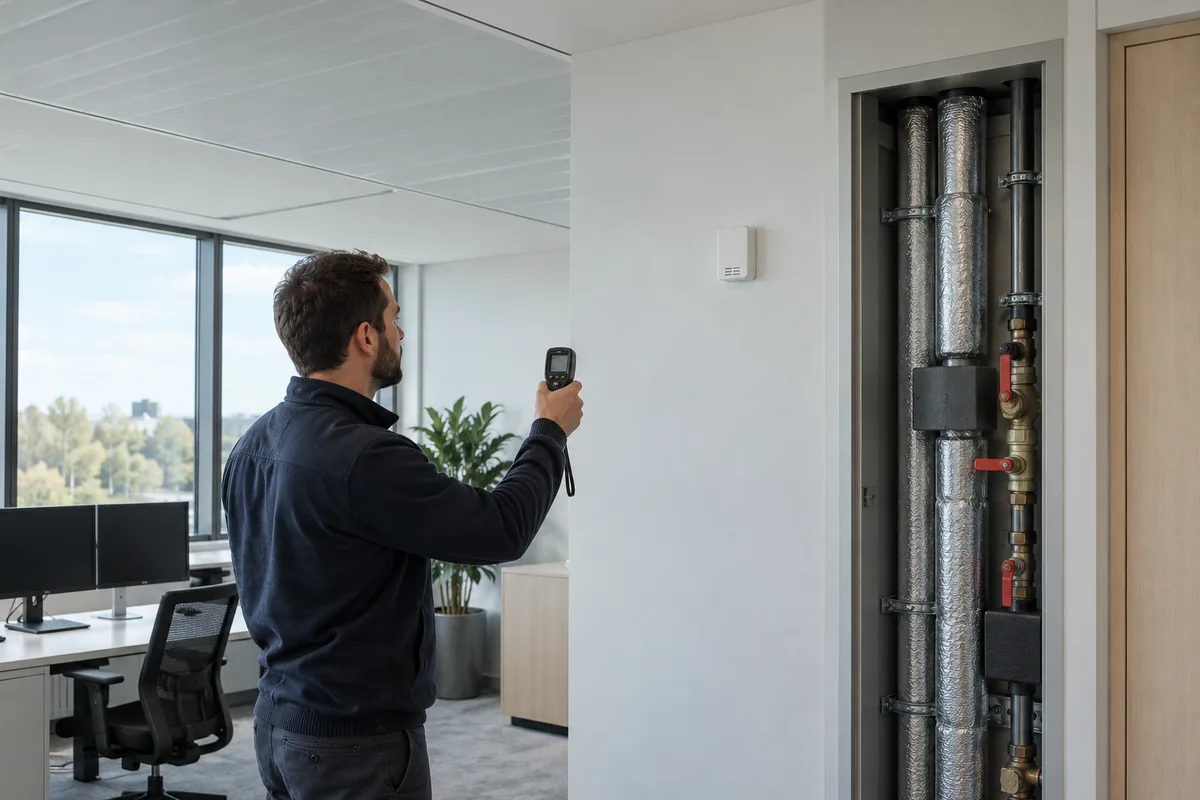

Ofis duvarındaki ortam sensörü ve erişilebilir su vanaları yanında ölçüm yapan teknisyen.
Kavramsal hizmet görseli: Ofis duvarındaki ortam sensörü ve erişilebilir su vanaları yanında ölçüm yapan teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Bölge, veri ve su kontrolünün entegrasyonu

Hizmette ele alınan işler

  • Yüzey kolu-sensör bölgesi-kontrol vanası eşleştirmesi
  • Ürün destekli normal, sınırlama ve veri kaybı fonksiyonları
  • Simülasyon ve fiziksel doğrulaması ayrılmış kabul kaydı

Kapsamın sınırları

  • Nem alma veya hava sistemi ihtiyacı ayrı değerlendirilir.
  • Kesin eşik ve güvenlik payları ürün ile proje koşullarına bağlıdır.

Entegrasyon teklifinin sınırı

Bölge incelemesi, nokta hazırlığı, kontrol arayüzü ve kabul ayrı gösterilir. Yeni nem alma veya hava sistemi işi varsa bu kontrol kapsamından ayrı netleşir.

  • Yüzey kolu ve kontrol bölgesi sayısı
  • Duyarga ve arayüz altyapısı
  • Bölgeleme veya vana revizyonu
  • İzinli fonksiyon testi ve işletme teslimi

Teklif İçin Gerekli Bilgiler

  • Yüzey ve su kolu planını paylaşın.
  • Duyarga ve kontrolör modellerini ekleyin.
  • Nem belirtisi ve kullanım değişimini belirtin.
  • Hava sistemi ile sağlayıcı sorumluluklarını açıklayın.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Yüzey soğutma projesinde yalnız oda sıcaklığını hedeflemek, nem kaynaklı koşulları görünmez bırakabilir. Kullanım, havalandırma ve açık pencere gibi değişkenler odalar arasında farklılık oluşturur. Ön inceleme hangi yüzeylerin hangi kola bağlı olduğunu ve ortam bilgisinin nereden geldiğini gösterir. Bir odadaki duyarganın bütün farklı nem bölgelerini temsil ettiği varsayılmaz. Mevcut kontrolün neyi gerçekten desteklediği ürün bilgisiyle öğrenilir.

Teslim nem ve sıcaklık noktaları, kontrol bölgesi haritası, çiy noktası bilgisinin kullanım biçimi, vana veya su ayarı arayüzü ve kabul senaryolarıdır. Bu hizmet, yüzey soğutma sisteminin nem ve sıcaklık verilerini su kontrolüyle birleştiren entegrasyonu ve kabul testlerini kapsar. Nem alma ihtiyacı kontrol vanasıyla kendiliğinden çözülmüş sayılmaz; gerekli hava sistemi ayrı kapsam taşır. Sayısal eşik veya güvenlik payı gerçek proje ve üretici verisi olmadan verilmez. Bilgi kaybı ve kullanıcı müdahalesi normal kontrol kadar açık tanımlanır.

Nem bölgesini temsil edin
Duyarganın hangi alan için karar verdiği açıklanır. Farklı kullanım ve nem koşulları ortak kontrol grubuna gerekçesiz alınmaz.
Gerçek arayüzü doğrulayın
Sensör, kontrolör ve vana işlevi ürün verisiyle eşleştirilir. Ekranda hesap görülmesi fiziksel müdahalenin çalıştığını kanıtlamaz.
Bilgi kaybını tasarlayın
Geçersiz nem veya sıcaklık kaydında uygulanacak davranış belirlenir. Eksik veri normal düşük risk koşulu gibi kullanılmaz.

Kontrol tasarımı tamamlanmamış

Yüzey kolları ve ortam bölgeleri birlikte haritalanır. Gerekli nokta ve işlevler ürün sağlayıcılarıyla teyit edilir.

  • Kol ve bölge eşleşmesi olsun.
  • Ürün desteği doğrulansın.
  • Hava sistemi sınırı ayrı yazılsın.

Seçimi ve Kapsamı Etkileyen Veriler

Bölge temsili

İncelenen bilgi
Kol, mahal ve duyarga haritası
Karara etkisi
Gerekli yeni noktaları veya bölgeleme işini seçin.

Ürün desteği

İncelenen bilgi
Kontrolör ve vana verisi
Karara etkisi
Uygulanabilir fonksiyonu teyit edin.

Nem yükü

İncelenen bilgi
Kullanım ve hava koşulları
Karara etkisi
Ayrı hava sistemi ihtiyacını belirleyin.

Kabul yöntemi

İncelenen bilgi
İşletme ve ürün izinleri
Karara etkisi
Normal, sınır ve bilgi kaybı testlerini planlayın.

Sistem Seçiminde Teknik Koşullar

Yüzey ve kontrol bölgesi haritası

Her yüzey kolu kontrol bölgesi, sensör alanı ve fiziksel vana bağlantısıyla eşleştirilir.

Ortam verisi ve çiy noktası

Sıcaklık ve nem girdileri aynı bölge ve dönemi temsil eder; geçersiz veri ayrı tutulur.

Su kontrolüne bağlantı

Çiy noktası bilgisi, vana/su ayarı komutu ve gerçek fiziksel sonuç ayrı doğrulanır.

Nem yükü ve hava sistemi

Yüzey kontrolü ile gereken nem alma veya hava sistemi işi ayrı kapsamlandırılır.

Arıza, bilgi kaybı ve manuel seçim

Normal ve geçersiz veri, manuel seçim ve geri bağlantı davranışı fonksiyon tablosunda ayrılır.

Fonksiyon kabulü

Normal, sınırlama ve veri kaybı senaryolarının simülasyon ve fiziksel doğrulama sonuçları ayrı teslim edilir.

Yüzey ve kontrol bölgesi haritası — ayrıntılar

Entegrasyon için soğutulan yüzeylerin bağlı olduğu su kolları ve kontrol bölgeleri çizilir. Mahallerin kullanımı ve varsa sonradan yapılan bölmeler bu haritaya eklenir. Tek bir vana birden fazla alanı etkiliyorsa ortak kararın sınırı açıklanır. Duyarga kapsamı fiziksel bağlantıyla eşleşmelidir. Mevcut çizim sahada doğrulanır; bilinmeyen bağlantı tamamlanmış tasarım bilgisi sayılmaz. Harita, yeni sensör veya bölgeleme ihtiyacının hangi soruna cevap verdiğini müşteriye gösterir.

Kontrol: Her yüzey kolunun ortam bilgi kaynağı belli olsun.

Ortam verisi ve çiy noktası — ayrıntılar

Ortam sıcaklığı ve nem bilgisi aynı temsil alanından alınmalıdır. Çiy noktası değerlendirmesinde kullanılan verilerin güvenilirliği ve zaman ilişkisi kontrol edilir. Komşu bir odanın kaydı sorunlu yüzeyi her durumda temsil etmeyebilir. Duyarga yerleşimi gerçek kullanım ve ürün koşullarına göre seçilir. Kontrol sınırları, kullanılan ürünün bilgileri ve projenin koşullarına göre belirlenir. Eksik veya geçersiz ölçüm ayrı durum olarak kaydedilir ve hesaplanmış normal koşul gibi sunulmaz.

Kontrol: Çiy noktası girdileri aynı bölge ve dönemi temsil etsin.

Su kontrolüne bağlantı — ayrıntılar

Çiy noktası bilgisinin vana komutu veya su ayarıyla nasıl ilişkilendirileceği gerçek ürün desteğine bağlıdır. Mevcut kontrolörün işlevi ve arayüzü teyit edilir; her vana veya otomasyon aynı yaklaşımı desteklemez. Normal talep ile yoğuşma koşuluna bağlı sınırlandırma ayrı fonksiyonlardır. Fonksiyon tablosu komut ve gerçek durum geri bildirimlerini ayırır. Entegrasyon yalnız ekranda hesap göstermek değildir; fiziksel etki kabul planında doğrulanır ve hangi sağlayıcının hangi bölümden sorumlu olduğu yazılır.

Kontrol: Bilgi, komut ve fiziksel sonuç ayrı test noktaları olsun.

Nem yükü ve hava sistemi — ayrıntılar

Yüzey kontrolü nem kaynağını tek başına ortadan kaldırmaz. Mahal kullanımı ve havalandırma koşulları gerçek proje bilgisiyle değerlendirilir. Nem alma veya hava sistemi ihtiyacı varsa ayrı iş kapsamı olarak gösterilir. Yalnız yüzey vanasını kapatmak bütün mahal hizmetinin sağlandığı anlamına gelmez; soğutma ve kullanım etkisi açıklanmalıdır. İnceleme hava ve yüzey sisteminin sınırlarını birlikte gösterir, fakat incelenmemiş hava altyapısına uygunluk veya kesin nem koşulu beyanı vermez.

Kontrol: Yüzey müdahalesi ile nem yükü çözümü ayrı değerlendirilsin.

Arıza, bilgi kaybı ve manuel seçim — ayrıntılar

Duyarga bilgisi kaybolduğunda veya güvenilirliğini yitirdiğinde kontrolün davranışı açıkça yazılır. Son değerin her koşulda doğru kaldığı varsayılmaz. Manuel müdahale ve merkezi komutun önceliği işverenle belirlenir; kullanıcı seçimi gerekli kontrol işlevini sessizce iptal etmemelidir. Geri bağlantı sonrası dönüş kuralı da tanımlanır. Kesin davranış ürün ve proje desteğiyle teyit edilir; desteklenmeyen işlev uygulanmış gibi gösterilmez. Operatör uyarıları ve müdahale sorumlusu fonksiyon dosyasında görünür tutulur.

Kontrol: Kontrol tablosunda normal veri ile geçersiz veri için uygulanacak davranış ayrı ayrı belirtilir.

Fonksiyon kabulü — ayrıntılar

Kabul planı normal soğutma, kontrolün sınırlandırılması ve bilgi kaybı davranışını izinli yöntemlerle değerlendirir. Gerçek yüzeyde yoğuşma oluşturarak test yapmak zorunlu değildir; uygun simülasyonun sınırı açıklanır. Kullanılan koşul ve ürün ayarları kaydedilir. Komut ile vana veya su kontrolünün fiziksel sonucu eşleştirilir. Test edilmemiş nem ve kullanım koşulları açık kalır. Teslim dosyası, doğrulanan kontrol işlevlerini, test edilemeyen koşulları ve işletmenin izleyeceği noktaları gösterir. Bu sonuç, gelecekteki bütün yoğuşmayı engelleme garantisi oluşturmaz.

Kontrol: Simülasyon ve fiziksel doğrulama sonuçları ayrı listelensin.

Kontroller ve teslim

Ofis duvarındaki ortam sensörü ve erişilebilir su vanaları yanında ölçüm yapan teknisyen.

Duvar sensörü nem-sıcaklık bilgisini, erişilebilir vanalar su kontrol bağlantısını anlatır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Hangi bölge hangi kola karar verir?

Yüzey koluSensör bölgesiKontrol vanasıBölge değerlendirmesi
Projedeki kol kimliği
Temsil edilen mahal ve kullanım
Fiziksel vana/otomasyon etiketi
Nem ve sıcaklık verisi aynı alanla eşleşir.
Farklı nem bölgesindeki kol
Ayrı kullanım ve ortam bilgisi
İlgili bağımsız veya ortak vana
Ortak karar sınırı ve gerekçesi ayrıca gösterilir.
Teyit bekleyen bağlantı
Sensör veya saha eşleşmesi eksik
Bağlantısı doğrulanmamış nokta
Tamamlanmış bölge tasarımı sayılmaz.

Proje verisiyle doldurulacak örnek eşleştirmedir; gerçek tesisin bölge adları ve ekipman bilgileri saha planında ayrıca belirtilir.

Ortam bilgisi ve su kontrolü ayrı parçalar

Nem-sıcaklık bilgisi

Duvar sensörünün temsil ettiği bölge, gerçek saha ve kullanım bilgisiyle doğrulanır.

Su kontrol bağlantısı

Erişilebilir vanalar fiziksel su müdahalesini anlatır. Hesabın ekranda görülmesi ile vananın gerçek etkisi ayrı kabul noktalarıdır.

Nem alma ihtiyacı

Yüzey vanası nem kaynağını kendiliğinden gidermez. Gerekli hava/nem alma işi ayrı kapsamlandırılır; ilgili nem teşhisi hizmeti bu kararı destekleyebilir.

Kontroller ve Teslim

Bölge kontrolü

Kol, duyarga ve komut noktaları fiziksel alanla eşleştirilir.

Veri kontrolü

Sıcaklık, nem ve geçersiz veri durumları ayrı değerlendirilir.

İşlev testi

İzinli yöntemde komut ve fiziksel sonuç kaydedilir.

İşletme teslimi

Manuel seçim, bilgi kaybı ve açık koşullar anlaşılır biçimde açıklanır.

Test yöntemi ile doğrulanan sonucu ayırın

SenaryoSimülasyonla doğrulananFiziksel olarak doğrulananAçık koşul
Normal soğutma
İzinli komut ve kontrol mantığı
Gerçek vana/su kontrolü sonucu ve gözlenen hizmet
Görülmeyen yük veya kullanım
Çiy noktası nedeniyle sınırlama
İzinli yöntemle sınırlandırma kararı
Komutun vana/su kontrolüne gerçek etkisi
Simülasyonun temsil etmediği ortam/yüzey koşulu
Sensör verisi kaybı
Geçersiz veri, uyarı ve dönüş mantığı
Ürün desteğine göre gerçek kontrol davranışı
Sınanamayan arayüz veya ürün işlevi

Kayıt yöntemi ürün ve işletme izinleriyle seçilir. Gerçek yüzeyde yoğuşma oluşturmak testin zorunlu adımı değildir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Uponor — Minitec underfloor heating and cooling
  2. Trane — Part-load humidity control

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Oda sıcaklığı yeterli bir kontrol girdisi mi?

Yüzey yoğuşması sorusunda nem koşulu da önemlidir. Ortam verisinin yüzey bölgesini temsil etmesi gerekir; yalnız sıcaklık ayarından bütün nem ve yüzey koşulları için uygunluk sonucu çıkarılmaz ve gerekli noktalar projeyle belirlenir.

Her oda için ayrı duyarga gerekir mi?

Karar gerçek kontrol bölgesi ve kullanım farklarıyla verilir. Ortak duyarganın temsil ettiği alan gerekçelendirilir; farklı nem koşulları varsa yeni nokta veya bölgeleme değerlendirilir, tek çözüm bütün yapılara zorunlu sayılmaz.

Bu sistem nem alma da yapar mı?

Kontrol entegrasyonu nem kaynağını kendiliğinden gidermez. Mahallin hava ve kullanım koşulları ayrı değerlendirilir; gereken nem alma veya hava sistemi işi ayrıca tanımlanır, yüzey vanası müdahalesi bütün hizmetin karşılığı sayılmaz.

Test için yüzeyde su oluşturmak gerekir mi?

Hayır, uygun izinli simülasyon veya fonksiyon yöntemi seçilebilir. Yöntemin doğruladığı kontrol davranışı ile fiziksel olarak sınamadığı koşullar ayrılır; gerçek yüzeyde yoğuşma yaratmak başarılı kabulün zorunlu adımı olarak kullanılmaz ve sınır açıklanır.

Bilgi kaybında soğutma ne yapar?

Davranış gerçek ürün desteği ve proje koşullarıyla tanımlanır. Geçersiz veri normal koşul sayılmaz; manuel seçim, operatör uyarısı ve geri bağlantı sonrası dönüş fonksiyon tablosunda ayrı gösterilir ve kabulde değerlendirilir.
