Isıtma Sistemleri

Mevcut Döşemede Yerden Isıtmaya Dönüşüm Projesi

SCA, mevcut döşeme ve oda koşullarını inceleyerek uygulanabilir yerden ısıtma kesitlerini karşılaştırır; devre projesini ve etaplı tadilat kapsamını hazırlar.

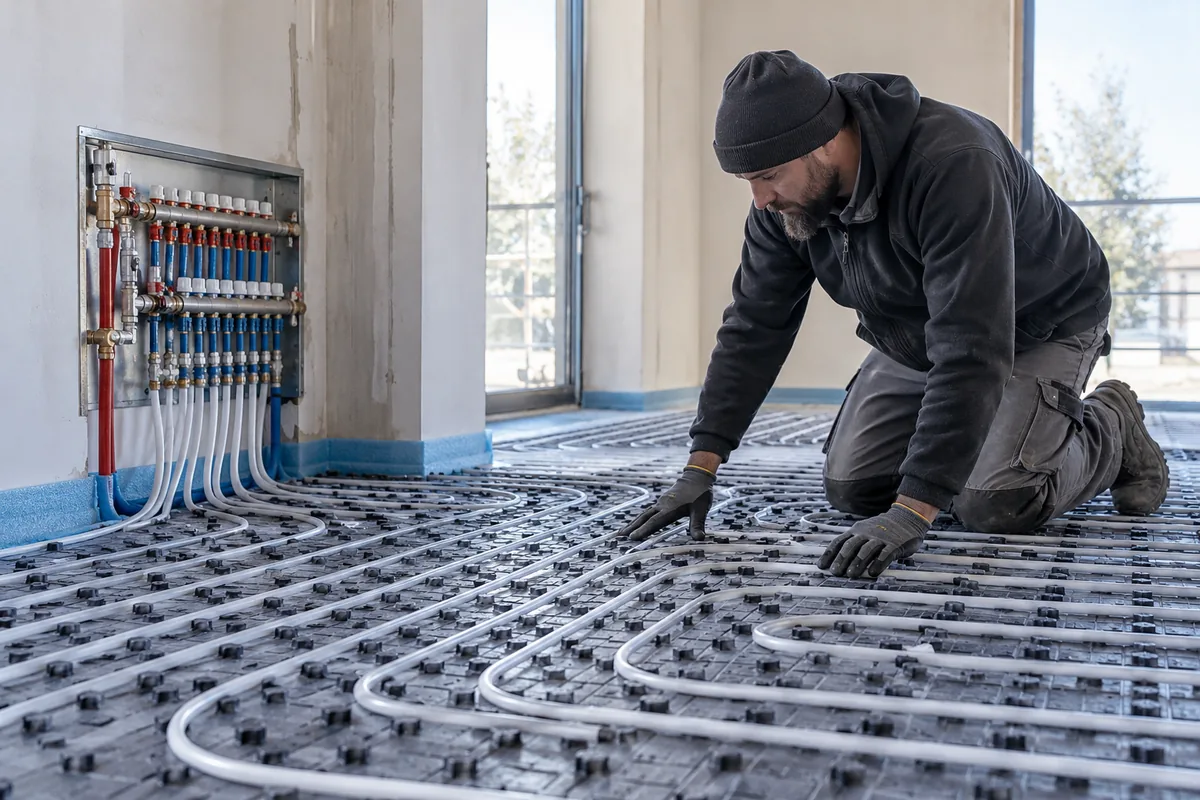

Düşük profilli döşeme panellerine yerden ısıtma borusu yerleştiren teknisyen ve duvar kollektörü.
Kavramsal hizmet görseli: Düşük profilli döşeme panellerine yerden ısıtma borusu yerleştiren teknisyen ve duvar kollektörü.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Dönüşüm projesinin girdileri

Kot avantajı, ısı ihtiyacı ve kaplama uyumuyla birlikte değerlendirilir.

Hizmette ele alınan işler

  • Kot, kapı/eşik, kaplama ve ısı ihtiyacının kaydı
  • Alternatif kesit ve devre yerleşimi
  • Kaynak bağlantısı ve etap/sorumluluk planı

Kapsamın sınırları

  • Yapısal ve mimari uygunluk ilgili disiplinlerle teyit edilir.
  • Görülmeyen döşeme veya kaplamanın korunması teyit bekleyen koşul olarak belirtilir.

Tadilat teklifindeki iş kalemleri ve varsayımlar

İnceleme, sistem ve mekanik montaj, kaplama ile mimari tamamlamalar ayrı gösterilir. Görülmeyen döşeme koşulu teklif varsayımı taşır; ürün bedeli bütün dönüşüm maliyeti olarak sunulmaz.

  • Alan, kot ve döşeme verisinin niteliği
  • Sistem ile kaplama uyumu
  • Kaynak ve kollektör bağlantısı
  • Etaplı kullanım ve tamamlayıcı tadilat

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

İnceleme İçin Gerekli Bilgiler

  • Oda planı ve mevcut zemin bilgisini paylaşın.
  • Kot ve kaplama beklentisini belirtin.
  • Kaynak ile dağıtım çizimini ekleyin.
  • Etaplı kullanım ve tadilat takvimini açıklayın.

İnceleme ve Teklif Kapsamı

Düşük profilli döşeme panellerine yerden ısıtma borusu yerleştiren teknisyen ve duvar kollektörü.

Düşük profilli panel kanallarında boru yerleşimi ve duvar kolektörü. Görsel kaplama öncesi bileşenleri gösterir; bitmiş zemin kesiti gerçek ürün ve saha verileriyle belirlenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Dört ölçütle kesit karşılaştırması

Gerçek ürün kalınlıkları ve hesaplar kullanılmadan bir kesit uygun ilan edilmez.

Kavramsal alternatif katman kesitleri

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek karşılaştırma şemasıdır; katman sırası, kalınlık, yük ve kaplama koşulu gerçek ürün kesitinden teyit edilir. Kot, kapı/eşik ve oda ısı ihtiyacı tablodaki dört ölçütle birlikte değerlendirilir.

  1. Aday A: mevcut döşeme

    Bilinen alt katman ve kot; uygunluk teyidi

  2. Düşük profilli panel ve boru

    Gerçek yenileme ürünü kesiti

  3. Üst katman ve kaplama

    Ürün uyumu, kapı/eşik ve toplam kot

  4. Aday B: mevcut döşeme

    Korunacak veya değişecek katman ayrı belirlenir.

  5. Diğer aday yüzey sistemi

    Kuru veya başka çözüm gerçek ürün bilgisiyle ayrılır.

  6. Üst katman ve kaplama

    Toplam kot ve tamamlama koşulları teyit edilir.

Bağlantılar

  • Aday A: mevcut döşeme öğesinden Düşük profilli panel ve boru öğesine bağlantıAlt yapı uyumu
  • Düşük profilli panel ve boru öğesinden Üst katman ve kaplama öğesine bağlantıGerçek ürün katmanları
  • Aday B: mevcut döşeme öğesinden Diğer aday yüzey sistemi öğesine bağlantıAlternatif alt yapı koşulu
  • Diğer aday yüzey sistemi öğesinden Üst katman ve kaplama öğesine bağlantıAlternatif toplam kesit
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal alternatif katman kesitleriÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Aday A: mevcut döşeme → Düşük profilli panel ve boru · Alt yapı uyumuDüşük profilli panel ve boru → Üst katman ve kaplama · Gerçek ürün katmanlarıAday B: mevcut döşeme → Diğer aday yüzey sistemi · Alternatif alt yapı koşuluDiğer aday yüzey sistemi → Üst katman ve kaplama · Alternatif toplam kesit1Aday A: mevcutdöşeme2Düşük profillipanel ve boru3Üst katman vekaplama4Aday B: mevcutdöşeme5Diğer aday yüzeysistemi6Üst katman vekaplama

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Seçim ölçütüDüşük profilli yenileme kesitiDiğer aday kesit
Kot
Gerçek ürün kesiti mevcut kotla karşılaştırılır.
Toplam katman ve yükselme etkisi kaydedilir.
Kapı / eşik
Açıklık ve geçişler incelenir.
Gerekli mimari tamamlama belirlenir.
Kaplama
Ürün uyumu ve korunma koşulu teyit edilir.
Üst katman/malzeme sorumluluğu açıklanır.
Isı ihtiyacı
Oda ihtiyacı ve uygulanabilir alan karşılaştırılır.
Yeterlilik veya destek seçeneği gerekçelendirilir.

İnceleme Yöntemi ve Girdiler

İlk görüşmede müşteri neyi korumak istediğini belirtir: döşeme, kaplama, kapı veya kullanım takvimi farklı kısıtlar yaratır. Zemin yüzeyi düzgün görünse bile taşıyıcı ve alt katman bilgisi ayrıca gerekebilir. İnceleme kotları, eşikleri ve yerel engelleri kaydeder. Düşük profilli ürün bulunması bütün mevcut döşemelerin aynı ürünle dönüştürülebileceği kanıtı değildir. Gerçek sistemin şartları ve saha uygunluğu birlikte değerlendirilir.

Teslim oda ve zemin envanteri, alternatif uygulama kesitleri, devre yerleşimi, kaynak kontrol ilişkisi ve etap planıdır. Hizmet, mevcut döşemeye uygun yerden ısıtma çözümünün projelendirilmesini ve tadilat kapsamının belirlenmesini içerir. Isı ihtiyacı, seçilen kaplama ve uygulanabilir yüzey alanı kararın parçasıdır. Yapısal veya mimari uygunluk ilgili disiplinlerle teyit edilir. Döşemenin hiç yükselmeyeceği, her kaplamanın korunacağı veya mevcut kaynağın otomatik yeterli olduğu söylenmez; uygulamaya geçiş koşulları ve belirsizlikler açıkça listelenir.

Zemini katmanlarıyla öğrenin
Görünür kaplama ile döşemenin bütün yapısı aynı bilgi değildir. Eksik katman verisi karar koşulu olarak tutulur.
Hizmet ve kot birlikte
Yerleşebilen sistem oda ısı ihtiyacını da karşılamalıdır. Kot avantajı tek başına doğru ürün seçimi değildir.
Etap ve tamamlama planı
Mekanik iş, kaplama ve mimari tamamlamalar aynı takvimle koordine edilir; işletme geçici koşulları baştan görür.

Kapı ve eşiklerde yükselme sınırı

Mevcut seviyeler ve ilgili açıklıklar kaydedilir. Aday sistem kesiti gerçek ürün verisiyle karşılaştırılır; genel yükseklik vaadi verilmez.

  • Kot ölçüleri olsun.
  • Kapı ve eşikler işaretlensin.
  • Ürün kesiti teyit edilsin.

Görseldeki üç bileşen

Kaplama öncesi uygulama bileşenlerinin görünümünden toplam kesit kalınlığı veya bitmiş kaplama belirlenemez.

Düşük profilli panel

Boru yerleşim kanalları bulunan uygulama katmanı.

Yerden ısıtma borusu

Panel kanallarında oda devresinin dağıtım hattı.

Duvar kolektörü

Oda devrelerinin kaynak bağlantısında toplandığı dağıtım bileşeni.

Alan ne zaman yeniden kullanılabilir?

Örnek etap kaydıdır; süre ve izinler seçilen sistemin gerçek koşullarıyla belirlenir.

AşamaSorumlu işKullanıma geçiş koşulu
Girdi / kesit teyidi
Mekanik ekip ve ilgili mimari/yapısal disiplin
Ürün ve saha koşulları teyit edilir.
Mekanik montaj
Devre, kolektör ve kaynak bağlantısı ekibi
Sisteme özgü kontroller kaydedilir.
Kaplama
Seçilen malzeme uygulamacısı
Ürünün tamamlama ve kullanım koşulları sağlanır.
Mimari tamamlama
Kapı/eşik ve bitiş işleri sorumluları
Etap alanındaki tamamlayıcı işler kontrol edilir.
Alan teslimi
İşletme ve ilgili ekipler
Kullanım izni ile açık kış takibi ayrı kaydedilir.

Değerlendirmede Kullanılan Veriler

Mevcut zemin

İncelenen bilgi
Katman ve kot envanteri
Karara etkisi
Uygulanabilir kesitleri seçin.

Isı hizmeti

İncelenen bilgi
Oda ihtiyacı ve kullanılabilir alan
Karara etkisi
Yeterlilik veya destek seçeneğini ayırın.

Kaplama

İncelenen bilgi
Ürün ve disiplin teyidi
Karara etkisi
Koruma ve tamamlama işini netleştirin.

Kaynak

İncelenen bilgi
Mevcut devre ve kontrol koşulu
Karara etkisi
Gerekli bağlantı revizyonunu tanımlayın.

Teknik Koşullar ve Sınırlar

Döşeme ve kot envanteri

Döşeme katmanları ve kapı/eşik kotları birlikte kaydedilir.

Oda ısı ihtiyacı ve kullanılabilir alan

Oda ısı ihtiyacı boru yerleşebilen alanla karşılaştırılır.

Sistem kesiti ve kaplama uyumu

Aday sistem kesiti ve kaplama koşulları gerçek ürün bilgisiyle incelenir.

Devre ve kollektör yerleşimi

Devre ve kolektör yerleşimi erişim ve etaplara bağlanır.

Kaynak ve kontrol uyumu

Yeni yüzey devresinin mevcut kaynak ve kontrol uyumu değerlendirilir.

Tadilat ve kullanım kabulü

Mekanik, kaplama ve alan kullanım kabulü ayrı izlenir.

Döşeme ve kot envanteri — ayrıntılar

Mevcut döşeme yüzeyi, bilinen katmanlar ve oda seviyeleri kaydedilir. Kapı, eşik ve diğer yerel engeller plan üzerinde gösterilir. Görülmeyen alt yapı uygun kabul edilmez; gerekli açma veya uzman incelemesi ayrı planlanır. Yapısal ve mimari onay ilgili disiplinin sorumluluğudur. Bu envanter genel ürün broşürü yerine gerçek tadilat sınırını oluşturur. Müşteri hangi alanın aynı çözümü paylaşabileceğini ve hangi zeminin farklı değerlendirme beklediğini görür, kapsamın belirsizliği baştan anlaşılır olur.

Kontrol: Bilinen ve bilinmeyen katmanlar ile kotlar ayrı listelensin.

Oda ısı ihtiyacı ve kullanılabilir alan — ayrıntılar

Isıtma hizmeti oda ihtiyacıyla ve boru döşenebilecek gerçek alanla birlikte değerlendirilir. Kullanım, sabit mobilya veya başka yerel kısıtlar yerleşimi etkileyebilir. Mevcut kaynağın gücü oda yeterliliğini tek başına kanıtlamaz. Gerekli hesap ve ürün verisi karar dosyasına alınır. Eksik bilgiler için kullanılan varsayımlar ve doğrulama ihtiyacı karar dosyasında belirtilir; bütün odaların aynı su rejimiyle yeterli olacağı söylenmez. Yüzey çözümünün yetmediği alan için destek veya farklı ısıtıcı seçeneği ayrı gerekçeyle gösterilir ve müşterinin kararına sunulur.

Kontrol: Oda ihtiyacı ve gerçek uygulanabilir yüzey birlikte karşılaştırılsın.

Sistem kesiti ve kaplama uyumu — ayrıntılar

Aday kuru veya başka yenileme sisteminin gerçek ürün kesiti ve kaplama koşulları incelenir. Ürün ailesindeki bir özellik bütün yapı veya malzemeler için uygunluk sayılmaz. Yapıştırıcı, üst katman ve diğer tamamlayıcı malzeme sorumlulukları netleşir. Sistem seçimi kot, hizmet ve uygulama takvimiyle birlikte karşılaştırılır. Kesin kalınlık veya yük tahmin edilmez; gerçek ürün bilgisi kararın girdisidir. Mevcut kaplamanın korunması teyit bekliyorsa teklif içinde koşul olarak yazılır, garanti edilen avantaj gibi kullanılmaz.

Kontrol: Seçilen kesit gerçek ürün ve kaplama teyidi taşısın.

Devre ve kollektör yerleşimi — ayrıntılar

Oda kolları, kollektör ve kaynak bağlantısı mevcut yapı erişimiyle birlikte planlanır. Servis alanı ve vana erişimi korunmalıdır. Hat güzergâhı yerleşime işlenir; başka tesisatla çakışmalar ilgili ekiplerle değerlendirilir. Boru aralığı ve devre uzunluğu, seçilen ürünün koşulları ile proje hesaplarına göre belirlenir. Etaplar farklı tarihte açılacaksa geçici bağlantı ve tamamlanmamış kolların durumu ayrı gösterilir. Bu sayede dağıtım planı uygulama takvimiyle uyumlu olur ve bakım sorumluluğu açıkça belirlenir.

Kontrol: Devre, kollektör erişimi ve etap bağlantıları aynı planda olsun.

Kaynak ve kontrol uyumu — ayrıntılar

Mevcut kazan veya başka kaynağın yeni yüzey devresiyle ilişkisi değerlendirilir. Gerekli su koşulu ve ürün izinleri proje verisinden alınır. Mevcut radyatörler kalacaksa farklı devre ihtiyaçları ayrı gösterilir. Pompa, karışım veya kontrol revizyonu gerekiyorsa ayrı kapsam açılır; yalnız zemin borusunun kurulması kaynak uygunluğunu kanıtlamaz. Oda kontrolünün kullanıcı beklentisiyle ilişkisi açıklanır. Gerçek arayüz desteği teyit edilmeden işlev yapılmış sayılmaz, kontrol kabulünün hangi koşullarda tamamlanacağı planlanır ve açık işler listelenir.

Kontrol: Yeni yüzey devresi ile mevcut kaynak sınırı açık çizilsin.

Tadilat ve kullanım kabulü — ayrıntılar

Mekanik montaj, kaplama ve tamamlayıcı işler etap planında ayrı sorumlu taşır. Uygulama kontrolleri seçilen sistemin gerçek talimatına bağlanır; genel bir bekleme veya test değeri verilmez. Hizmete dönüşte oda ve kontrol davranışı uygun koşulda incelenir. Yeterli kış yükü görülmediyse bu sonuç açık kalır. Teslim uygulanan alanları, ürün koşullarını ve bakım notlarını içerir. Bütün zeminin hasarsız korunması, her koşulda konfor veya kesin enerji tasarrufu garantisi oluşturulmaz, kalan doğrulamalar müşteriye açıklanır.

Kontrol: Kaplama tamamlanması ve ısıtma işlevi kabul durumları ayrı olsun.

Kontroller ve teslim

Teslim Edilecek Dosya

Girdi teyidi

Zemin ve ürün seçimi gerekli disiplin bilgileriyle eşleştirilir.

Uygulama kaydı

Devreler ve gerçek sistem kontrolleri alan bazında belgelenir.

Kaynak işlevi

Yeni devrenin su ve oda kontrolü izinli koşulda değerlendirilir.

Alan teslimi

Etaplar, açık kış testleri ve bakım erişimi notları sunulur.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Uponor — Siccus 16 renovation solution
  2. Uponor — Minitec underfloor heating and cooling

Sık Sorulan Sorular

Mevcut döşemeyi kırmadan dönüşüm mümkün mü?

Aday yenileme sistemleri gerçek zemin ve kot koşuluyla değerlendirilir. Ürün bulunması her yapı için uygulama kanıtı değildir; alt katman, kaplama ve ilgili disiplin teyitleriyle karar verilir, tadilatsız çözüm baştan garanti edilmez.

Zemin ne kadar yükselir?

Kesin sonuç seçilen ürün kesiti ve mevcut katmanlara bağlıdır. Kapı ve eşikler sahada değerlendirilir; genel değer verilmez. Mimari tamamlama ve kot etkisi karar dosyasında gerçek ürün bilgisiyle gösterilir ve koşulları açıklanır.

Mevcut kaplama korunur mu?

Kaplama ve alt yapının uygunluğu ürün ve disiplin bilgisiyle incelenir. Korunabilecek ve değişmesi gerekebilecek alanlar ayrılır; görünüş tek başına uygunluk değildir, teyit bekleyen durum kesin avantaj olarak teklif dosyasına yazılmaz.

Radyatörler de kalabilir mi?

İki hizmetin su ve kontrol ihtiyaçları birlikte değerlendirilir. Mevcut kaynak ve devre yapısı uygunsa seçenek incelenebilir; gerekli karışım veya bağlantı revizyonu ayrı gösterilir, aynı kaynağa bağlı olmaları otomatik uyum kanıtı sayılmaz.

Teklif için hangi bilgiler yararlı?

Oda planı, mevcut kot ve katman bilgisi, kaplama beklentisi ve kullanım takvimi yararlıdır. Kaynak ve dağıtım çizimi eklenir; eksik saha bilgisi için gerekli inceleme ayrı planlanır ve uygulama kararına koşul olarak yazılır.
