Atrium ve Yüksek Hacimlerde Duman Kontrolü: Mimari Geometri Yangın Senaryosunu Nasıl Etkiler?

Atrium, bir yapıya gün ışığı, yön bulma kolaylığı ve güçlü bir mekânsal kimlik kazandırabilir. Aynı boşluk, katlar arasında sürekli bir hava yolu oluşturduğu için yangın sırasında duman hareketinin de temel belirleyicilerinden biri haline gelir. Balkon çıkmaları, köprüler, yürüyen merdivenler, açık koridorlar, çatı feneri ve atriuma bağlanan hacimler yalnızca mimari kompozisyon değildir; oluşabilecek duman tabakasının şeklini, tahliye noktalarına ulaşmasını ve kaçış yollarının korunmasını etkileyen parametrelerdir.

Bu nedenle atrium duman kontrol sistemi, avan proje bittikten sonra tavana birkaç fan eklenerek çözülemez. Mimari kesit ile yangın senaryosu birlikte gelişmelidir. Sistem; yangının olası konumu ve büyüme davranışı, algılama, sprinkler sistemi, duman tahliyesi, besleme havası, kaçış düzeni, kapılar ve otomasyon arasındaki ilişkiyi tanımlar.

SCA Mühendislik’in yangın söndürme sistemleri yaklaşımı da tek bir ekipmanı değil, birbirini tamamlayan bütün senaryoyu ele alır.

Bu yazı tasarım koordinasyonu için genel bir çerçevedir. Can güvenliği sistemleri, projeye özgü güncel mevzuat, standartlar, yetkili mercilerin koşulları ve uzman mühendislik hesapları doğrultusunda tasarlanıp onaylanmalıdır.

Atrium sınırını planda değil, üç boyutlu hacimde tanımlayın

Atrium çoğu paftada ortadaki boşluk olarak okunur; oysa duman açısından sınırları daha karmaşıktır. Kata açılan mağaza cepheleri, galeri koridorları, geri çekilmiş balkonlar, merdiven açıklıkları ve yan hacimler boşluğun hava hareketine katılabilir. Cam bölme mimari olarak şeffaf bir devamlılık sağlarken fiziksel bir duman sınırı oluşturabilir; tamamen açık bir bağlantı ise dumanın yeni bir rezervuara yayılmasına izin verebilir.

İlk koordinasyon çalışmasında aşağıdaki öğeler üç boyutlu model veya kesit üzerinde işaretlenmelidir:

• Atriumun taban kotu, çatı kotu ve değişken kesitleri.

• Katlara açılan boşluklar ve bu açıklıkların kapanma biçimi.

• Balkonların derinliği, parapetleri ve üst üste geliş düzeni.

• Köprü, yürüyen merdiven ve dekoratif elemanların akışı kesebilecek yüzeyleri.

• Üst kot tahliye noktaları ile alt kot besleme havası açıklıkları.

• Kaçış yolları, güvenli bölgelere geçişler ve kapıların çalışma hali.

• Atriuma komşu yüksek yangın yükü veya farklı kullanım alanları.

Plan üzerinde uzak görünen iki mahal, ortak üst hacim nedeniyle aynı duman davranışının parçası olabilir. Tersine, şeffaf bir ayırıcı veya duman perdesi mimari bütünlüğü korurken senaryoda önemli bir sınır oluşturabilir. Bu kararların uygulama ve bakım koşulları da baştan düşünülmelidir.

Duman tabakası neden mimari kesitle birlikte düşünülür?

Sıcak duman yükselirken çevresindeki havayı sürükler ve hacim içinde yayılır. Üst bölgede birikerek zamanla aşağı doğru gelişebilen bir tabaka oluşturabilir. Atriumun yüksekliği, şekli, çevre açıklıkları ve hava hareketleri bu davranışı etkiler. Amaç, proje senaryosuna göre belirlenen süre boyunca kaçış ve müdahale için gerekli koşulları destekleyen bir duman yönetimi kurmaktır.

Kesitte yalnızca duman burada kalır şeklinde sabit bir çizgi kullanmak yanıltıcı olabilir. Duman tabakası yangının gelişimine, tahliye kapasitesine, besleme havasına ve sızıntılara göre zamanla değişir. Balkon altlarında yerel birikimler, çıkıntılar çevresinde girdaplar veya daralan üst hacimde hız değişimleri meydana gelebilir. Mimari form değiştiğinde önceki hesap ve kabullerin geçerliliği yeniden kontrol edilmelidir.

Balkon ve köprüler neden önemlidir?

Derin bir balkonun alt yüzeyi, yükselen dumanın bir bölümünü yatay yönde yönlendirebilir. Üst üste tekrarlanan balkonlar, atriuma açık koridorların etkilenme sırasını değiştirebilir. Köprüler ve büyük dekoratif yüzeyler akışta engel oluşturabilir. Bu elemanlar projeden kaldırıldığında veya büyütüldüğünde duman kontrol tasarımı yalnızca mimari revizyon görmüş olmaz; temel geometrisi değişmiş olur.

Yangın mühendisine yalnızca tipik kat planı değil, güncel tüm kesitler ve atrium içindeki büyük sabit elemanların modeli verilmelidir. Geç tasarım aşamasında eklenen sanat enstalasyonu, akustik bulut veya reklam panosu da akış açısından değerlendirme gerektirebilir.

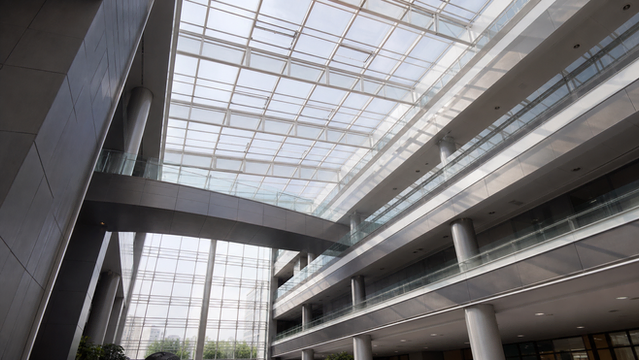

Tahliye noktası en yüksek kotta olmakla çözülmez

Sıcak dumanın yükselmesi, her üst kot açıklığının otomatik olarak etkili tahliye sağlayacağı anlamına gelmez. Tahliye noktalarının dağılımı, bağlantı kanalları, fan çalışma koşulları, çatı rüzgâr etkisi ve rezervuar geometrisi birlikte değerlendirilir. Bir köşede yoğunlaşan emiş, geniş atriumun diğer tarafında beklenen kontrolü sağlamayabilir. Dekoratif çatı elemanlarının tahliye yolunu daraltması da basınç kaybını ve performansı etkileyebilir.

Fanlı sistemlerde fanın yalnızca katalog debisi değil, sistem direncindeki çalışma noktası, sıcak duman koşullarına uygunluğu, enerji beslemesi ve otomasyon senaryosu ele alınır. Doğal açıklıklarda ise açılma güvenilirliği, rüzgâr ve dış koşulların etkisi incelenir. Hangi yaklaşımın uygun olduğu proje özelindeki risk ve tasarım kriterleriyle belirlenir; mimari tercih tek başına yeterli değildir.

Genel fan-damper-otomasyon ilişkisini duman kontrol sistemi ve yangın senaryosu yazımızda ayrıntılı biçimde açıklıyoruz. Atriumda bu bileşenlere yüksek hacim geometrisi ve çok katlı kaçış düzeni eklenir.

Besleme havası: Tahliye edilen dumanın görünmeyen karşılığı

Hacimden hava ve duman çıkarılırken yerine kontrollü hava girmesi gerekir. Yetersiz besleme, kapılarda yüksek kuvvetlere, tahliye performansında düşüşe veya istenmeyen sızıntı yollarına yol açabilir. Besleme havası çok yüksek hızla ya da yanlış kotta verildiğinde duman tabakasını karıştırabilir ve daha aşağı seviyelere taşıyabilir. Bu nedenle besleme açıklıkları yalnızca gereken toplam alan olarak değil; hız, dağılım ve kullanıcı rotalarıyla birlikte tasarlanır.

Giriş kapılarının otomatik açılması besleme senaryosunun parçasıysa rüzgâr, güvenlik, yağmur, kalabalık hareketi ve kapının arıza hali düşünülmelidir. Cephe panjurları kullanılacaksa mimari serbest alan ile üretici dış ölçüsü karıştırılmamalıdır. Peyzaj, reklam yüzeyi veya sonradan konulan mobilyaların açıklığı kapatmaması için işletme sınırları teslim belgelerinde gösterilmelidir.

Konfor havalandırması ile yangın modu arasındaki ilişki

Atriumun günlük havalandırması için kullanılan menfez, kanal veya fanlar yangın modunda farklı görevler üstlenebilir ya da güvenli konuma geçebilir. Bu iki çalışma hali baştan tanımlanmalıdır. Konfor sisteminin damperleri, dumanın diğer zonlara taşınmasını önleyecek senaryoda hareket etmeli; yangın ekipmanının normal işletmedeki durumu da bakım ve test planına uygun olmalıdır.

Atrium kesitiniz için erken yangın senaryosu incelemesi alın

Çatı strüktürü, balkonlar ve cephe açıklıkları hâlâ geliştirilebilirken yapılacak ön inceleme; tahliye ve besleme için gereken rezervleri, kritik açık koridorları ve teknik hacim ihtiyacını görünür kılar. Böylece yangın stratejisi, tamamlanmış mimariye sonradan yer arayan bir sistem olmaktan çıkar.

Güncel plan, kesit veya BIM modelinizle atrium duman kontrolü ön incelemesi talep edin. Çalışma nihai hesap ve yetkili onay yerine geçmez; doğru uzmanlık ve koordinasyon sürecinin zamanında kurulmasına yardımcı olur.

Kaçış kurgusu duman kontrolünden ayrı okunamaz

Duman kontrol sisteminin amacı yalnızca atrium tavanını temiz tutmak değildir. Kaçış yapan kullanıcıların geçtiği yollar, açık koridorlar, köprüler ve merdiven girişleri senaryonun merkezindedir. Atriuma açık bir koridor mimari olarak güçlü bir dolaşım omurgası olabilir; ancak hangi koşullarda kullanılabilir kalacağı proje hesapları ve yangın stratejisiyle doğrulanmalıdır.

Kaçış merdivenleri için ayrı basınçlandırma veya koruma çözümleri bulunabilir. Bu sistemlerin kapı açma kuvvetleri, besleme havası ve atrium duman tahliyesiyle oluşturduğu basınç dengesi birlikte değerlendirilmelidir.

Kaçış merdivenleri için temel çalışma mantığını basınçlandırma sistemi rehberimiz açıklar; atrium projesinde sistemler arası etkileşim ayrıca analiz edilir.

Engelli kullanıcıların tahliye stratejisi, asansör lobileri, güvenli bekleme alanları ve personel prosedürleri de mimari senaryonun parçasıdır. Mekanik sistem, organizasyonel tedbirlerin veya doğru kaçış tasarımının yerine geçmez; onları destekler.

Algılama, sprinkler ve otomasyon tek bir olay sırası kurmalıdır

Duman kontrolü, alarm geldiğinde fanın çalışmasından daha ayrıntılı bir olay dizisine sahiptir. Algılamanın nerede ve nasıl gerçekleştiği, sprinkler sisteminin etkisi, ilgili damperlerin konumu, tahliye ve besleme fanlarının sırası, kapı veya duman perdelerinin hareketi, asansör davranışı ve kullanıcı uyarıları bir neden-sonuç matrisinde tanımlanır.

Mimarın bu matriste rolü büyüktür. Motorlu duman perdesinin ineceği hatta aydınlatma veya tabela bulunmamalı; açılır kapıların hareket alanı mobilyayla kapanmamalı; algılama elemanları yüksek hacmin geometrisine uygun konumlandırılmalıdır. Görsel bütünlük için saklanan elemanlar performansını kaybetmemelidir.

Olay dizisi şu temel sorulara açık cevap vermelidir:

• Hangi sinyal senaryoyu başlatıyor ve doğrulama nasıl yapılıyor?

• Yangının konumuna göre hangi zonlar aktive oluyor?

• Normal HVAC hangi konuma geçiyor?

• Duman tahliyesi ve besleme havası hangi sırayla çalışıyor?

• Hareketli duman sınırları ve kapılar ne yapıyor?

• Enerji veya haberleşme kaybında güvenli durum nedir?

• İtfaiye müdahalesi ve manuel kontrol nasıl sağlanıyor?

• Sistem normale hangi yetkili işlemle dönüyor?

Nihai olay matrisi, ilgili tüm disiplinler ve yetkili taraflarca proje özelinde doğrulanmalıdır.

Hesap, model ve saha testi birbirinin alternatifi değildir

Atrium geometrisi basit kabullerle değerlendirilemeyecek kadar karmaşıksa mühendislik hesapları ve uygun analiz yöntemleri kullanılabilir. Hesap modeli ancak girilen yangın senaryosu, açıklıklar, malzeme ve sistem performansı kadar anlamlıdır. Görsel olarak etkileyici bir simülasyon, doğrulanmamış kabulleri doğru hale getirmez. Girdi listesi, sınırlar ve sonuçların tasarım kararına nasıl dönüştüğü açıkça belgelenmelidir.

Uygulama tamamlandığında yalnızca fanın dönmesi yeterli doğrulama değildir. Damper konumları, sinyal sırası, yedek enerji, kapı davranışı, besleme açıklıkları, arıza bildirimleri ve manuel kontroller fonksiyon testiyle incelenir. Kullanılacak test yöntemleri ve kabul kriterleri proje gerekliliklerine göre uzman ekipçe belirlenir; çalışmalar can güvenliğini tehlikeye atmadan ve ilgili tarafların onayıyla yürütülür.

Mimarlar için atrium duman kontrolü kontrol listesi

• Atrium sınırı bütün kat açıklıklarıyla üç boyutlu olarak tanımlandı mı?

• Balkon, köprü, yürüyen merdiven ve büyük dekoratif yüzeyler modele işlendi mi?

• Tahliye noktaları çatı strüktürü ve mimari kaplamayla uyumlu mu?

• Besleme havası açıklıkları kullanıcı rotaları ve duman tabakasıyla birlikte değerlendirildi mi?

• Atriuma açık kaçış yollarının senaryosu net mi?

• Merdiven basınçlandırması ve diğer duman kontrol zonlarıyla etkileşim incelendi mi?

• Hareketli perdelerin ve kapıların yolu aydınlatma, tabela veya mobilyadan arındırıldı mı?

• Yangın modu neden-sonuç matrisi disiplinler arasında paylaşıldı mı?

• Mimari revizyon sonrası hesap ve model kabulleri yeniden kontrol edildi mi?

• Bakım, periyodik fonksiyon testi ve manuel kontrol erişimi planlandı mı?

İstanbul’daki proje keşif ve ön değerlendirme yaklaşımımızı yangın söndürme keşif sayfasında inceleyebilirsiniz. Atrium gibi yüksek hacimlerde keşif, pafta incelemesi ve uzman senaryo çalışması birbirini tamamlar.

Sonuç: Mimari boşluk, yangın senaryosunda aktif bir bileşendir

Atriumun etkileyici görünümü ile güvenli çalışması birbirine karşıt hedefler değildir. Sorun, mimari geometrinin duman hareketine etkisi geç fark edildiğinde ortaya çıkar. Kesit, balkonlar, açıklıklar, besleme havası, tahliye noktaları ve kaçış rotaları aynı modelde ele alındığında mekanik çözüm mimariye sonradan eklenen bir cihaz paketi olmaktan çıkar; tasarımın görünmez fakat temel bir katmanına dönüşür.
