Buffer Tank Nedir? Isıtma Sisteminde Hacim Tankı Seçimi ve Pompa Döngüsü

Buffer tank, ısıtma veya soğutma sisteminde su hacmini ve termal ataleti artırmaya yardımcı olan bir bileşendir. Özellikle değişken yükte çalışan kaynaklar için, talepteki ani değişimleri yumuşatabilir ve cihazların gereksiz sık devreye girip çıkmasını azaltmaya destek olabilir.

Bununla birlikte her depoya “buffer tank” demek ve her sistemde aynı çözümü uygulamak doğru değildir. Tankın hacmi, bağlantı düzeni, sensör konumu, izolasyonu ve pompalarla ilişkisi; kaynak cihazın karakteristiği ve dağıtım sisteminin gerçek yükü üzerinden belirlenmelidir.

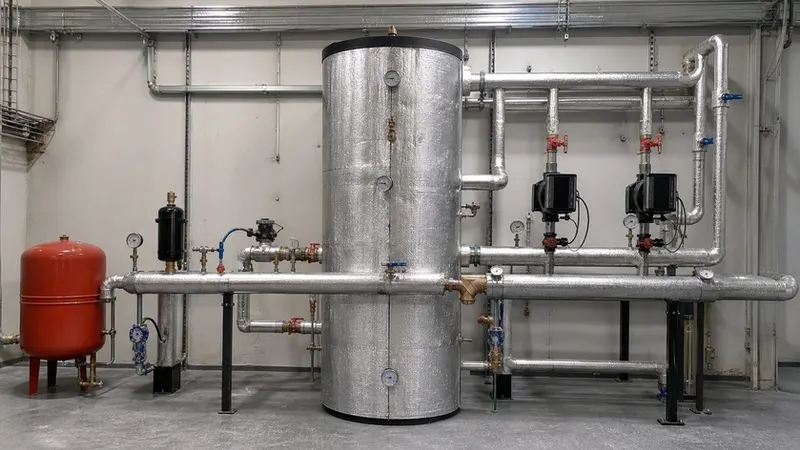

Proje ve saha koşullarında değerlendirilmiş ısıtma sistemi bileşenleri.

Buffer tankın temel görevi nedir?

Dağıtım devresindeki zonlar kısa süreli açılıp kapanıyorsa, ısı kaynağının gördüğü su hacmi ve yük hızla değişebilir. Buffer tank, bu dalgalanmayı sınırlı ölçüde tamponlayarak kaynağın daha kararlı çalışmasına yardımcı olabilir. Bu durum özellikle düşük minimum kapasitesi olmayan cihazlarda önem kazanabilir.

Tank aynı zamanda hidrolik düzenin bir parçasıdır; yalnızca su depolamaz. Bağlantı biçimi, akış yönleri ve pompa konumları yanlış kurgulanırsa beklenen fayda sağlanmayabilir. Bu nedenle tank seçimi, çizimdeki tek bir simge olarak değil bütün devre içinde ele alınmalıdır.

• Kaynağın minimum çalışma yükünü belirleyin.

• Zonların açılma-kapanma davranışını inceleyin.

• Tank bağlantısını pompa ve ayırıcı düzeniyle birlikte değerlendirin.

• Tankın gerçek etkisini sıcaklık trendiyle doğrulayın.

Hacim neden rastgele seçilmemeli?

Tank hacmi, “büyük olursa iyi olur” mantığıyla belirlenirse gereksiz yer, ilk yatırım ve ısı kaybı oluşturabilir. Çok küçük tank ise hedeflenen termal tamponlama etkisini sağlayamayabilir. Hesap, kaynak cihazın çalışma karakteristiği, sistem su hacmi, yük değişimi ve kabul edilen çalışma süresi gibi parametrelere dayanmalıdır.

Ticari projelerde mekanik oda alanı da bir kısıttır. Tankın taşınması, bakım erişimi, izolasyon kalitesi, emniyet elemanları ve bağlantıların servis edilebilirliği tasarımın başında planlanmalıdır.

• Hacim kararını cihaz ve sistem verilerine dayandırın.

• Tank odası erişimini, taşımasını ve bakım boşluğunu planlayın.

• Isı kaybını azaltacak izolasyon ve detayları sağlayın.

• Seviye/termometre gibi izleme noktalarını okunur konumlandırın.

Pompa döngüsü ve sensör konumu

Tankın olduğu bir sistemde sensörün nerede ölçüm yaptığı, kontrolün nasıl tepki vereceğini etkiler. Sensör kaynak çıkışını, tankı veya dağıtım dönüşünü farklı şekilde temsil edebilir. Bu yüzden set noktası, gecikme ve pompa çalışma mantığı devre şemasıyla birlikte gözden geçirilmelidir.

Değişken devirli pompalarla çalışan sistemlerde de tankın hidrolik etkisi dikkatle değerlendirilir. Bir devrede hız değişimi diğer devrede istenmeyen basınç değişimi oluşturmamalıdır. Devreye alma sırasında bu ilişki farklı zon yüklerinde test edilmelidir.

• Sensör konumunu kontrol algoritmasıyla eşleştirin.

• Pompa devreye girme/kapanma koşullarını kayda alın.

• Farklı zon yüklerinde sıcaklık davranışını izleyin.

• Tankın hava alma ve tortu yönetimini ihmal etmeyin.

Bakım ve işletme kontrolü

Buffer tank pasif göründüğü için bakım listelerinde kolayca unutulabilir. Oysa izolasyon hasarı, bağlantı sızıntısı, hava birikmesi veya sensör sapması sistem davranışını etkiler. Periyodik turda tankın sıcaklık göstergeleri, vanalar, izolasyon ve çevresindeki ekipmanla birlikte incelenmelidir.

DOE’nin hidronik ısıtma yaklaşımı, sistem bileşenlerinin konfor ve performansı birlikte etkilediğini vurgular. Nihai bakım ve tasarım kararları cihaz üreticisi talimatı, onaylı proje ve yerel uygulama gerekliliklerine göre verilmelidir.

• Tank çevresinde kaçak, izolasyon ve erişim kontrolü yapın.

• Sensör değerini referans ölçümle karşılaştırın.

• Tank eklenmişse as-built şemayı güncelleyin.

• Bakım ekibine normal çalışma davranışını aktarın.

Uluslararası teknik referanslar

U.S. Department of Energy — Optimizing Hydronic Heating: Hidronik ısıtmada konfor ve performansın iyileştirilmesine yönelik resmi kaynak. Kaynağı aç

U.S. Department of Energy — HVAC Commissioning: Tasarım amacına göre çalışmayı doğrulama yaklaşımını açıklayan resmi kaynak. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Buffer tank ile hidrolik denge kabı aynı şey mi?

Görevleri ve bağlantı mantıkları farklı olabilir. Bazı düzenlerde benzer işlevler bir arada tasarlanabilir; doğru yorum için devre şeması ve ekipman karakteristiği incelenmelidir.

Buffer tank enerji tüketimini artırır mı?

Tankın yalıtımı, hacmi, bağlantısı ve kontrolü doğru değilse kayıp oluşturabilir. Doğru tasarımda hedef, sistem kararlılığını artırırken gereksiz çalışma ve kayıpları sınırlamaktır.
