Kazan Dairesinde Hidrolik Denge Kabı Ne İşe Yarar? Primer–Sekonder Devre ve Pompa Dengesi

Kazan dairesinde birden fazla pompa ve farklı debi ihtiyacı bulunan devreler varsa, hidrolik denge kabı yalnızca boru üzerinde duran bir metal gövde değildir. Kaynak tarafı ile dağıtım tarafının akışlarını birbirinden hidrolik olarak ayırmaya yardımcı olur; böylece bir devrede yapılan değişiklik diğer devrenin çalışma noktasını daha az bozar.

Bu konu özellikle kaskad kazan, çok zonlu ısıtma, fan-coil veya geniş radyatör devrelerinde önem kazanır. Doğru yerleşim ve doğru pompa mantığı yoksa bazı alanlar ısınmaz, bazı pompalar gürültülü çalışır veya cihazlar beklenenden sık devreye girip çıkar.

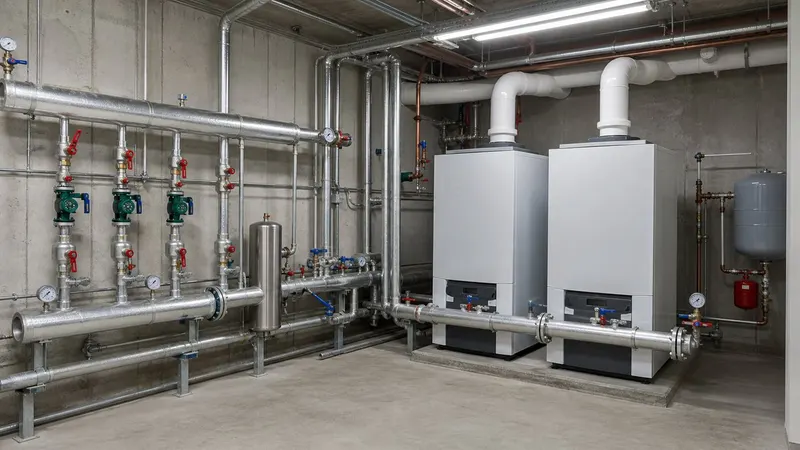

Proje ve saha koşullarında değerlendirilmiş ısıtma sistemi bileşenleri.

Primer–sekonder devre ne demektir?

Primer devre, ısı kaynağı ile ayırıcı arasındaki akışı; sekonder devre ise binaya giden dağıtım akışını ifade eder. Bu devrelerin pompa debileri her an aynı olmak zorunda değildir. Kullanım zonları açılıp kapandıkça, termostatik vanalar hareket ettikçe veya fan-coil talepleri değiştikçe sekonder taraftaki ihtiyaç değişebilir.

Hidrolik ayırıcı doğru tasarlandığında, kaynak tarafındaki minimum debi ihtiyacı ile bina tarafındaki değişken debi ihtiyacının daha kontrollü yönetilmesine yardımcı olur. Ama bu, tüm sorunları kendiliğinden çözen bir parça değildir; çapı, bağlantı yönü, hava/kir ayırma düzeni ve kontrol stratejisi proje ile uyumlu olmalıdır.

• Kaynak ve dağıtım pompalarının görevini ayrı tanımlayın.

• Değişken debi oluşturan zonları belirleyin.

• Ayırıcının yönü ve bağlantı noktalarını onaylı şemayla kontrol edin.

• Pompa seçimini sadece debi değil basma yüksekliği ile birlikte değerlendirin.

Hidrolik ayırıcı hangi sorunlara işaret edebilir?

Bazı sahalarda ayırıcı gerektiği halde doğrudan bağlantı yapılır; bazı sahalarda ise ihtiyaç olmadığı halde alışkanlıkla eklenir. İlk durumda pompa etkileşimi, düşük debi, ses veya kaynak cihazında koruma hataları görülebilir. İkinci durumda ise gereksiz kayıp, yer işgali veya kontrol karmaşıklığı oluşabilir.

Belirtileri anlamak için sıcaklık farkları, pompa çalışma durumu, dağıtım devresi debisi ve kullanıcı şikâyetleri birlikte okunmalıdır. Sadece borunun sıcaklığını elle yoklamak ya da pompa sesine bakmak, doğru teşhis için yeterli değildir.

• Kaynak gidiş/dönüş sıcaklıklarını kayıt altına alın.

• Pompa hız komutu ve gerçek çalışma bilgisini karşılaştırın.

• En uzak zonlarda konfor şikâyetini sıcaklık verisiyle ilişkilendirin.

• Hava ve tortu ayırma elemanlarının bakımını ihmal etmeyin.

Pompa dengesi nasıl kontrol edilir?

Pompa dengesinin amacı her pompayı maksimum hızda çalıştırmak değildir. Amaç, gerekli debiyi istenen basınçta sağlarken gereksiz enerji tüketimi, ses ve aşırı basınç oluşumunu azaltmaktır. Değişken devirli pompalar bu noktada faydalı olabilir; ancak ayarları boru ağı ve kontrol vanalarının davranışına göre yapılmalıdır.

Sahada diferansiyel basınç ölçümü, sıcaklık trendi, vana konumu ve kullanıcı tarafındaki konfor birlikte değerlendirilir. Projede belirtilen ölçüm noktaları yoksa, iyileştirme çalışması öncesi uygun noktalarda ölçüm planı oluşturmak gerekir.

• Pompa hedefini zonların ihtiyaçlarına göre ayarlayın.

• Diferansiyel basınç değerini tek sefer değil farklı yüklerde kontrol edin.

• Sürekli açık bypassın gizli enerji kaybı yaratmadığını doğrulayın.

• Ayar değişikliği sonrası en uzak/kritik noktayı yeniden kontrol edin.

Devreye alma ve bakımda neler kayda alınmalı?

İyi bir kazan dairesi teslimi, çizim, etiketleme, vana listesi, pompa ayarı ve fonksiyon testi ile tamamlanır. İşletme ekibi hangi vananın hangi hattı ayırdığını, pompa arızasında hangi alarmın oluşacağını ve normal değerlerin ne olduğunu anlayabilmelidir.

Hidronik sistemlerde bakım, sadece kazana odaklanmamalıdır. Hava ayırıcı, pislik tutucu, genleşme ekipmanı, sensörler, pompalar ve ayırıcı çevresindeki bağlantılar sistem verimini etkiler. Uluslararası kaynaklar genel prensip sunar; nihai tasarım ve değişiklik kararı için yerel mevzuat ve onaylı proje esastır.

• As-built şema ve vana etiketlerini güncel tutun.

• Pompa ayarlarını değişiklik sonrası kayda alın.

• Hava alma ve tortu temizliği için plan oluşturun.

• Kritik sıcaklık/bağlantı noktalarını periyodik tur listesine ekleyin.

Uluslararası teknik referanslar

U.S. Department of Energy — Optimizing Hydronic Heating: Hidronik ısıtmada konfor ve performansın iyileştirilmesine yönelik resmi kaynak. Kaynağı aç

U.S. Department of Energy — HVAC Commissioning: Tasarım amacına göre çalışmayı doğrulama yaklaşımını açıklayan resmi kaynak. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Her kazan dairesinde hidrolik denge kabı gerekir mi?

Hayır. Gereklilik; ısı kaynağı, devre yapısı, debi değişkenliği, pompa düzeni ve tasarım yaklaşımına göre değerlendirilir.

Hidrolik ayırıcı ısınma sorununu tek başına çözer mi?

Hayır. Sorunun pompa ayarı, vana, hava, filtre, kapasite veya kontrol mantığından kaynaklanıp kaynaklanmadığı ölçüm ve proje kontrolüyle belirlenmelidir.
