Bir menfezden hava üflenmesi, o mahale proje debisinin ulaştığını kanıtlamaz. Özellikle uzun kanal güzergâhı, çok sayıda branşman veya değişken debili sistemlerde hava en kolay yolu seçmeye eğilimlidir. Sonuçta girişe yakın odalar gereğinden fazla hava alırken uzak odalar havasız, sıcak veya gürültülü kalabilir.
HVAC test, ayar ve balans çalışması — kısaca TAB — dağıtım sistemini 'yaklaşık' değil ölçülmüş değerlerle yönetmenin yoludur. Amaç yalnız en yüksek hava debisini elde etmek değildir; hedeflenen hava ve su miktarlarını doğru mahallere, doğru çalışma koşulunda ulaştırmaktır.

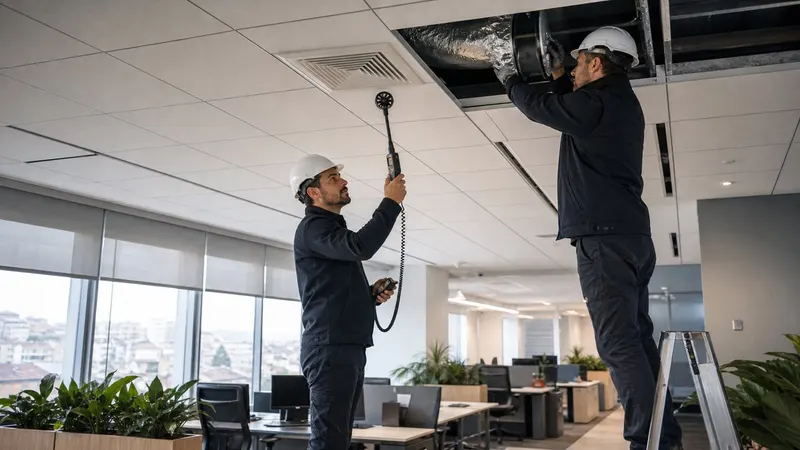

Sahadaki mekanik tesisat incelemesinden teknik görünüm.
TAB çalışması hangi problemi çözer?
Kullanıcılar konfor şikâyetini genellikle klima yetersizliği olarak tanımlar. Saha incelemesinde ise sebep; düşük fan devri, yarı kapalı ana damper, tıkanmış filtre, yanlış seçilmiş menfez, ters yönlü hava akışı veya hiç dengelenmemiş branşman olabilir. TAB süreci bu ihtimalleri birbirinden ayırır ve müdahaleyi doğru yere yönlendirir.
Taze hava tarafında doğru debi, yalnız sıcaklık açısından değil iç hava kalitesi açısından da önemlidir. Ofis, eğitim alanı, restoran veya sağlıkla ilişkili mahal gibi yerlerde hedef debinin sistem tarafından sürekli ve izlenebilir biçimde sağlanması gerekir. Hedefler proje, kullanım amacı ve yürürlükteki yerel kurallara göre belirlenmelidir.
Ana fan ve pompa çalışma noktasını doğrulamak
Kanal/boru branşmanlarının hedef debiye yaklaşmasını sağlamak
Terminal menfez, difüzör veya fan-coil seviyesindeki sapmaları görünür kılmak
Ölçülmüş başlangıç değerlerini işletme ve bakım ekibi için kayda geçirmek
Saha ölçümü rastgele birkaç menfezden ibaret değildir
Sağlıklı bir ölçüm planı; sistemi temsil eden ana hatları, kritik branşmanları ve kullanıcı şikâyetinin bulunduğu mahalleri kapsar. Ölçüm cihazı kadar ölçüm anındaki sistem koşulu da önemlidir. Filtreler kirliyse, damperler manuel konumdaysa veya BMS fanı geçici olarak farklı devirde çalıştırıyorsa alınan değerler normal işletmeyi temsil etmez.
Bu nedenle ölçüm öncesinde cihaz listesi, çalışma modu, set değerleri, vana/damper pozisyonları ve mevcut arıza kayıtları not edilir. Sonuçlar hedef değerle karşılaştırılır; çok büyük sapma varsa sadece son terminale müdahale etmek yerine, ana dağıtım yolundan başlayarak sebep aranır.
Ölçüm noktalarını mahal ve terminal kimliğiyle eşleştirin
Fan hızı, filtre durumu ve damper konumunu ölçüm raporuna işleyin
Yüksek veya düşük debiyi hedef değere göre değerlendirin; tek başına mutlak rakama bakmayın
Ayar sonrası kritik noktaları yeniden ölçerek değişimi doğrulayın
Hava balansında damper ayarı neden dikkat ister?
Balans damperi, sistemi susturmak veya bir odadaki esintiyi anlık azaltmak için gelişigüzel kapatılacak bir parça değildir. Bir branşmanı kısarken basınç dağılımı diğer branşmanları da etkiler. Bu yüzden ayarlar; ana hattan terminale doğru, ölçüm sonuçlarına bakılarak ve gerektiğinde fan çalışma noktasıyla birlikte yapılır.
Kanal içinde hızın yükselmesi ses, basınç kaybı ve menfezde rahatsız edici üfleme yaratabilir. Çok düşük hız ise dağılımı ve mahaldeki hava karışımını olumsuz etkileyebilir. Bu değerler proje hesapları ve seçilen ekipmanla birlikte değerlendirilmelidir; her bina için sabit bir 'ideal hız' söylemek doğru olmaz.
Damper erişim kapağı olmadan ayar yapılabilir varsayımıyla tasarım yapmayın
Kısılmış damperi etiketleyin ve as-built dokümana işleyin
Yüksek ses görülen mahalde fan basıncı, kanal geometrisi ve terminal seçimini birlikte inceleyin
Değişken debili sistemlerde minimum ve maksimum işletme senaryosunu ayrı test edin
Hidronik balans da aynı derecede önemlidir
TAB yalnız hava kanallarıyla sınırlı değildir. Fan-coil, klima santrali serpantini, radyatör ve yerden ısıtma devrelerinde su debisi doğru dağılmadığında sıcaklık kontrolü beklenen şekilde çalışmaz. Fazla debi alan devreler enerji ve gürültü sorununa, az debi alanlar ise yetersiz kapasiteye neden olabilir.
Hidronik tarafta ölçüm noktaları, balans vanaları, pompa diferansiyel basınç ayarları ve su kalitesi aynı resmin parçalarıdır. Saha düzeltmesi yapılırken üretici çalışma sınırları ile proje debileri dikkate alınmalıdır.
Balans vanası ölçüm portlarının erişilebilir ve tanımlı olmasını sağlayın
Pompa ayarını en uzak devrenin ihtiyacına göre değerlendirin
Kısmi yükte değişen basınç davranışını gözlemleyin
Su tarafı ayarlarını otomasyon set değerlerinden bağımsız düşünmeyin
SCA / DEBİ · SAPMA · ÖLÇÜM KAYDI
Ölçülen debiyi, yöntemiyle birlikte raporlayın.
TAB çalışmasında tasarım debisi, sahada ölçülen değer ve yapılan ayar aynı kayıt üzerinde izlenir. Sonucun anlamı; ölçüm kesiti, kullanılan yöntem, cihazın uygunluğu ve sistemin çalışma durumu bilindiğinde değerlendirilebilir.
BİRİMLİ KANAL ÖRNEĞİ
864 m³/hSeçilmiş kesit ve ortalama hızla hesaplanan debi
İç kesit ile uygun ortalama hızı kullanın.
Dikdörtgen kanalın gerçek iç ölçüleri 0,40 × 0,20 m olsun. Uygun kesit taramasından alanı temsil eden ortalama hızın 3,0 m/s bulunduğunu kabul edelim.
A = 0,40 × 0,20 = 0,08 m²Q = 3.600 × A × v̄
Q = 3.600 × 0,08 × 3,0 = 864 m³/h
3.600 çarpanı saniyeyi saate dönüştürür. Bu, seçilmiş girdilerle öğretici bir örnektir; gerçek bir saha ölçümü veya tavsiye edilen kanal hızı değildir.
Hedefe göre sapma: Tasarım debisi 1.000 m³/h ise (864 − 1.000) / 1.000 × 100 = −%13,6. Eksi işaret hedefin altında kalındığını gösterir. Kabul kararı, projede belirlenen kriter ve ölçüm belirsizliğiyle birlikte verilir; bu örnek tek başına geçti/kaldı sınırı tanımlamaz.
Tek noktayı kesit ortalaması saymayın.
Dirsek, daralma, geçiş ve damperler hız profilini etkiler. Ölçüm yeri ve kesit tarama yöntemi koşula göre seçilir. Merkezde okunan tek hızın bütün kesiti temsil ettiği varsayılmaz.
Cihazı ölçüme uygun seçin.
Aralık, çözünürlük, doğruluk ve kalibrasyon bilgisi incelenir. Cihazın kalibre olması, uygun olmayan ölçüm yeri veya yöntemin etkisini ortadan kaldırmaz. Kullanılan cihaz raporda tanımlanır.
Kanal ile menfez alanını ayırın.
Kanalın iç kesit alanı, menfezin brüt ön yüzü veya serbest alanıyla aynı değildir. Terminal ölçümünde uygun yöntem ve gerekiyorsa üretici katsayısı kullanılır; farklı alan tanımları birbirinin yerine konmaz.
| Alan | Raporda bulunacak bilgi | Karşılaştırmaya katkısı |
|---|---|---|
| Nokta ve yöntem | Cihaz / kanal / terminal kodu, yer ve kullanılan yöntem | Aynı ölçüm noktasının yeniden bulunması |
| Tasarım ve sonuç | Birim, hedef, ölçülen değer ve hesaplanan sapma | Tasarım ile sahadaki durumun ayrılması |
| Çalışma koşulu | Fan ayarı, filtre durumu ve ilgili damper/işletme koşulu | Farklı işletme durumlarının karıştırılmaması |
| Cihaz ve takip | Ölçüm cihazı, kalibrasyon bilgisi, ayar öncesi/sonrası sonuç | Ayarın ve kalan işin izlenebilmesi |
Kalibre cihazla yapılan her ölçüm kesin midir?
Ölçüm yeri, akış profili, yöntem, cihaz aralığı ve çalışma kararlılığı sonucu etkiler. İzlenebilir kalibrasyon, cihazın referansla karşılaştırılmasını belgeler; bütün saha belirsizliklerinin sıfır olduğu anlamına gelmez.
Hava balansı ile fan rotor balansı aynı işlem mi?
Hava balansında sistemin tasarım hava dağılımına ulaşması için debiler ölçülür ve ayarlar değerlendirilir. Rotor balansı dönen parçanın mekanik dengesizliğiyle ilgilidir; ayrı inceleme ve işlemdir.
Uluslararası teknik referanslar
ASHRAE Terminology — Testing, Adjusting and Balancing: TAB kavramının HVAC dağıtım sistemlerindeki kapsamı için referans. Kaynağı aç
U.S. Department of Energy — HVAC Commissioning: İşletme performansını doğrulamak için ölçüm, test ve kontrol süreçlerinin rolünü açıklar. Kaynağı aç
Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.
Sık sorulan sorular
TAB çalışması ne zaman yapılmalıdır?
Yeni sistemde devreye alma döneminde, büyük tadilat sonrasında veya tekrar eden konfor/IAQ şikâyetlerinde yapılması değerlidir. İyi uygulamada bakım ve değişiklik kayıtlarıyla desteklenir.
Menfezi daha fazla açmak her zaman çözüm mü?
Hayır. Menfez ayarı tek başına ana kanaldaki basınç, branşman dengesi ve fan çalışma noktasını düzeltmez. Önce sistemin tamamındaki dağıtım değerlendirilmelidir.
TAB raporu kullanıcıya ne fayda sağlar?
İşletme ekibine hedef ve ölçülen değerler için referans bırakır. Sonraki tadilat, arıza veya kullanıcı şikâyetlerinde karar vermeyi hızlandırır.
