Kaynak, Boya ve Tozlu Üretim Alanlarında Lokal Emiş Sistemi Nasıl Tasarlanır?

Üretim alanındaki hava kalitesini iyileştirmek için tavana birkaç aspiratör koymak çoğu zaman yeterli değildir. Kaynak dumanı, boya sisi, metal tozu, taşlama partikülü veya solvent buharı; oluştuğu noktadan uzaklaştıkça yayılır, karışır ve yakalanması zorlaşır. Bu nedenle endüstriyel havalandırmada en etkili ilk soru şudur: kirletici kaynağında nasıl kontrol altına alınacak?

Bu sorunun cevabı her proses için değişir. Açık bir kaynak masası, uzun bir kaynak hattı, elle yapılan boya uygulaması, zımpara kabini veya torbalı malzeme boşaltma noktası aynı davlumbazla çözülemez. Kirleticinin türü, sıcaklığı, yönü, oluşma süresi, operatörün çalışma biçimi ve üretim alanının yerleşimi; lokal emiş sisteminin omurgasını belirler. Sistemin adı “toz emiş” olsa da yalnızca filtre satın almakla tamamlanmaz: emiş ağzı, kanal hızı, fanın karşılayacağı direnç, temizleme ve taze hava dengesi birlikte tasarlanmalıdır.

Bu yazıda geçen kaynak dumanı, üretim prosesinde ortaya çıkan partikül ve gaz karışımı anlamındadır. Konu, yangın anındaki duman tahliye tasarımından farklıdır; yangın güvenliği kapsamındaki ihtiyaçlar ayrı proje disiplini ve ilgili uzmanlıkla değerlendirilmelidir.

Neden genel ortam havalandırması tek başına yeterli kalabilir?

Genel havalandırma, mekânın tamamındaki havayı seyrelterek yenilemeyi hedefler. Bu yaklaşım; düşük yoğunluklu, dağınık veya insan yoğunluğuna bağlı yüklerde faydalı olabilir. Ancak bir kirletici tek bir kaynakta, kısa sürede ve yoğun biçimde oluşuyorsa onu tavandan yakalamaya çalışmak geç kalınmış bir müdahaledir. Duman veya toz operatörün solunum bölgesinden, çalışma tezgâhından ve yakındaki ekipmandan geçmiş olabilir.

Lokal emişin avantajı, havayı kaynağın hemen yakınında kontrollü biçimde çekmesidir. Fakat “çekiyor olması” otomatik olarak etkili olduğu anlamına gelmez. Bir emiş kolu yanlış açıdaysa, operatör iş parçasını kolun önüne getiriyorsa veya başlık kaynak noktasına çok uzak kalıyorsa, sistem çalışanı korumak yerine yalnızca çevredeki havayı dolaştırıyor olabilir.

Yerinde keşifte şu ayrım yapılmalıdır:

• Kirletici sabit bir istasyonda mı, yoksa iş parçasıyla birlikte hareket ediyor mu?

• Kaynak yukarı doğru mu yükseliyor, yoksa işlem nedeniyle yatay bir doğrultuda mı savruluyor?

• Operatörün yüzü ve elleri emiş ağzına göre nerede konumlanıyor?

• Proses kesintisiz mi, kısa çevrimlerle mi veya değişken yoğunlukla mı çalışıyor?

• Aynı mahalde hava akımını etkileyen forklift kapıları, tavan fanları, kompresör soğutması veya açık yükleme kapıları var mı?

Bu bilgiler olmadan kapasite önerisi vermek, doğru ekipman seçmekten çok katalogdan tahmin yapmak olur. İyi bir yerinde keşif, çalışma anını görmeyi; yalnızca boş atölye planını değil, malzeme akışını ve operatörün hareketlerini anlamayı gerektirir.

Karar noktası: Mevcut emiş sistemi “var ama yetmiyor” deniyorsa önce emiş ağzının kaynakla ilişkisini, kanal/filtre direncini ve gerçek çalışma anındaki hava akımını ölçün. SCA Mühendislik, endüstriyel havalandırma sistemleri için proses odaklı keşif ve iyileştirme değerlendirmesi yapabilir.

Kirletici karakteri tasarımı değiştirir

“Toz” veya “duman” tek başına yeterli tanım değildir. Uygun çözüm için kaynak malzemesi, proses sıcaklığı, partikül yapısı, nem, yapışma eğilimi ve kimyasal içerik gibi bilgiler toplanmalıdır. Bu bilgiler, hangi filtre yaklaşımının ve hangi kanal malzemesinin değerlendirilmesi gerektiğini doğrudan etkiler.

Kaynak ve kesim istasyonları

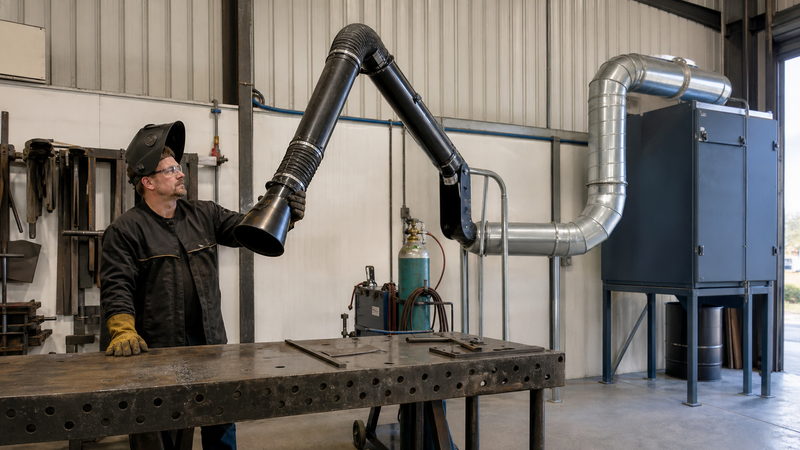

Kaynak işlemlerinde oluşan dumanın davranışı, kaynak yöntemi, parçanın konumu ve termal yükselme ile değişir. Masa üstü sabit işlerde ayarlanabilir emiş kolu ya da arka emişli çalışma tezgâhı değerlendirilebilir. Büyük parçaların kaynatıldığı veya iş parçasının sürekli konum değiştirdiği alanlarda ise esnek kolların erişemediği noktalar oluşabilir. Böyle durumlarda bölgesel kabinleme, yan perde, arka plenum veya iş istasyonunun yeniden düzenlenmesi daha doğru olabilir.

Ekipman seçerken operatörün çalışmasını zorlaştırmamak da önemlidir. Operatör emiş kolunu sürekli itmek zorunda kalıyorsa veya kol görüş alanını kapatıyorsa, en iyi tasarım bile kullanılmamaya başlar. Proje çözümü, “teorik olarak en yüksek emiş” ile “günlük üretimde gerçekten kullanılacak düzen” arasında denge kurmalıdır.

Boya sisi ve solvent buharı

Boyama uygulamalarında partikül ve buhar davranışı aynı değildir. Püskürtme sırasında boya sisi; yüzeylere çöken, filtrede birikebilen ve hava akımıyla taşınan damlacıklar oluşturabilir. Solvent buharı ise farklı bir yayılım karakteri gösterebilir. Bu nedenle boya alanı için yalnızca “yüksek debili fan” seçmek yeterli bir tanım değildir; uygulama yöntemi, kabin/alan açıklıkları, hava girişinin yönü, filtre erişimi ve atış noktasının yeri birlikte ele alınmalıdır.

Özellikle kapalı veya yarı kapalı alanlarda, hava girişinin boyama yüzeyine nasıl ulaştığı ile egzozun nereden topladığı arasında düz ve tekrarlanabilir bir akış hedeflenmelidir. Havanın bir köşeden hızla girip kısa yoldan çıkması, alanın tamamında etkin kontrol sağlamaz. Kabin içinde malzeme konumunun veya kapı kullanımının hava yolunu nasıl etkilediği devreye alma sırasında görülmelidir.

Tozlu prosesler ve taşlama

Taşlama, kesme, torbalı hammadde boşaltma, karışım hazırlama veya granül transferi gibi proseslerde tozun tane boyutu ve çökelme eğilimi önem kazanır. Ağır partiküller kanalın düşük hızlı bölümlerinde birikebilir; yapışkan veya nemli tozlar ise filtre yüzeyinde farklı davranır. Bu nedenle kanal hattı “en kısa ve en ucuz” mantığıyla değil, taşınan malzemenin davranışına göre değerlendirilmelidir.

Bazı tozların yanıcılık veya patlama riski bulunabilir. Böyle bir ihtimalde tozun niteliği, üretici güvenlik bilgileri ve tesisin risk değerlendirmesi ilgili uzmanlarla ele alınmalıdır. Belirsiz malzemeyi sıradan toz kabul etmek yerine, tasarımdan önce karakterizasyon bilgisi istenmesi daha güvenli yaklaşımdır.

Emiş ağzı: Sistemin en kritik ama en çok göz ardı edilen parçası

Fan ve filtre ünitesi görünür yatırım kalemleri olduğu için çoğu projede onlara odaklanılır. Oysa lokal emiş sisteminin başarısı çoğu zaman emiş ağzının şekli, konumu ve kullanımıyla başlar. Hava akımı, emiş ağzından uzaklaştıkça hızla etkisini kaybedebilir. Bu nedenle kaynakla emiş noktası arasındaki mesafe ve aradaki engeller belirleyicidir.

Başlık yerleşimi için pratik yaklaşım

Emiş başlığı, mümkün olduğunda kirleticinin doğal hareket yönünü desteklemeli; operatörün nefes bölgesinden kirleticiyi geçirerek çekmemelidir. Kaynak dumanının operatörün yüzüne doğru sürüklenmesi, yalnızca emiş kolunu daha yakına almakla her zaman çözülmez. Tezgâh yönü, operatörün duruşu ve hava girişleri birlikte düzenlenmelidir.

İyi bir keşif sırasında başlık, gerçek üretim anında birkaç farklı konumda denenebilir. Duman kalemi gibi kontrollü hava akımı görselleştirme araçları veya ölçüm ekipmanı, kaçak noktaları anlamaya yardımcı olabilir. Amaç gösterişli bir test yapmak değil; sistemin sadece boşta değil, operatör iş parçasıyla çalışırken de kirleticiyi kaynağında yakalayıp yakalamadığını doğrulamaktır.

Kabinleme ne zaman daha iyi sonuç verir?

İş parçası boyutu ve proses izin veriyorsa, kısmi kabinleme hava akımını daha yönetilebilir hâle getirebilir. Açıklıkları azaltmak, aynı performans için gereksiz hava hareketini önleyebilir. Ancak kabin, operatörün erişimini, malzeme giriş-çıkışını veya bakım sürecini engelliyorsa günlük işletmede kapıları açık bırakılmaya başlanır ve tasarım varsayımı bozulur. Kabin çözümü, iş akışını değiştirecekse üretim sorumluları ile birlikte test edilmelidir.

Kanal, filtre ve fan: Birbirinden bağımsız seçilmez

Lokal emiş hattında hava, emiş ağzından kanala; kanaldan filtre/ayırma ünitesine ve fan üzerinden atış noktasına taşınır. Her bileşen diğerinin çalışma koşulunu değiştirir. Örneğin filtre üzerindeki yük arttıkça sistem direnci yükselir. Fan seçimi bu değişkeni tamamen yok sayarsa, sistem ilk gün istenen gibi çalışıp zamanla performans kaybedebilir.

Kanal güzergâhında dikkat edilmesi gerekenler

• Farklı kollardan gelen hava miktarlarının dengelenebilmesi,

• Kesit geçişlerinin, bağlantıların ve dönüşlerin gereksiz direnç yaratmaması,

• Toz birikmesi veya temizlik ihtiyacı olan hatlarda erişim planı bırakılması,

• Esnek hortumların yalnızca gerektiği yerde ve gerekli uzunlukta kullanılması,

• Kanal taşıyıcılarının titreşimi veya sarkmayı önleyecek biçimde projelendirilmesi,

• Çatı/cephe atış noktasının yeniden emiş ve komşu kullanım etkileri açısından değerlendirilmesi.

Esnek hortum, emiş kolu bağlantısında pratik olabilir; fakat uzun ve gereksiz kıvrımlı kullanım, basınç kaybını artırabilir ve iç yüzeyde birikim yaratabilir. Aynı şekilde keskin dönüşler veya sonradan eklenmiş dar bağlantılar, fanın çalışma noktasını değiştirebilir. Revizyon yapılan tesislerde, orijinal projede olmayan ek makinenin hatta nasıl bağlandığı ayrıca incelenmelidir.

Filtre seçimi “en ince filtre” seçimi değildir

Filtre sistemi, yakalanacak partikülün niteliği, gerekli temizlik seviyesi, bakım imkânı ve işletme süresiyle birlikte değerlendirilmelidir. Daha yüksek tutma hedefi, her zaman daha iyi işletme sonucu anlamına gelmez; çünkü basınç kaybı, değişim sıklığı ve bakım erişimi de devreye girer. Aşamalı filtrasyon, kartuş/torbalı çözümler, mekanik ayırma veya prosesin özel ihtiyacına uygun başka yöntemler ancak kirleticinin bilinen karakterine göre seçilmelidir.

Filtre ünitesinin üzerinde diferansiyel basınç veya benzeri izleme imkânı bulunması, bakımın takvime körü körüne bağlı kalmasını azaltabilir. Ancak gösterge tek başına yeterli değildir; operatörün neyi izleyeceği, hangi değerde kime haber vereceği ve filtre değişiminin nasıl güvenli yapılacağı prosedüre bağlanmalıdır.

Fanın çalışma noktası sahada doğrulanmalıdır

Katalogdaki nominal debi, gerçek kurulum koşulunda alınacak debi ile aynı olmayabilir. Fan seçimi yapılırken kanal sistemi, filtre kirlilik payı, cihaz içi elemanlar ve çıkış noktası dikkate alınmalıdır. Devreye alma sırasında ölçüm yapmak; projenin tasarlanan hava miktarına ulaşıp ulaşmadığını, kollarda dengesizlik olup olmadığını ve kontrol sisteminin doğru tepki verip vermediğini görmenin yoludur.

Teklif öncesi doğru veri: Prosesin malzeme güvenlik bilgileri, ekipman listesi, çalışma süresi, yerleşim planı ve mümkünse mevcut kanal/fan bilgisi paylaşılırsa; yatırım kararı gerçek ihtiyaca göre şekillenir. Endüstriyel havalandırma keşfi için bu veriler ilk görüşmeyi somutlaştırır.

Taze hava, kapılar ve mahal basıncı: Emişin görünmeyen tarafı

Proses alanından hava atıldığında bu hava bir yerden tamamlanır. Kontrollü taze hava planlanmazsa atölye; açık kapılardan, komşu alanlardan veya istenmeyen boşluklardan hava çekmeye başlayabilir. Sonuç; çalışanların üşümesi, kapıların sertleşmesi, diğer alanlardan koku/toz taşınması veya emiş başlığında beklenmeyen akım olabilir.

Taze hava yalnızca debi konusu değildir. Havanın nereden geldiği, hangi hızla verildiği ve proses noktasına nasıl ulaştığı önemlidir. Çok kuvvetli bir taze hava üflemesi, lokal emiş başlığının yakalama alanını dağıtabilir. Buna karşılık çok uzakta kalan hava girişleri, çalışan konforu ve mahal dengesi açısından yetersiz kalabilir. Özellikle kış koşullarında hava girişinin ısıl etkisi, işletme maliyeti ve çalışan konforu ile birlikte ele alınmalıdır.

Bu sebeple proses emişi, genel havalandırma ve ısıtma/soğutma sistemleri ayrı ayrı satın alınacak ekipmanlar gibi değil, aynı mahalde çalışan sistemler olarak değerlendirilmelidir. Taze hava sistemleri projesi, lokal emişin gerçekten planlandığı gibi çalışmasına yardımcı olabilir.

Devreye alma ve işletme: Teslimden sonra görünen gerçekler

Lokal emiş sistemi montajı tamamlandığında bir devreye alma planı hazırlanmalıdır. Bu plan, iş istasyonları bazında gözlem ve ölçüm içerir. Birden fazla kol varsa her koldaki hava miktarı; filtre temizken sistem davranışı; kapılar açık/kapalıyken hava yönü; otomasyonun vardiya ve makine çalışma senaryolarına tepkisi kayıt altına alınmalıdır.

İşletme ekibine bırakılması gereken bilgiler

Sistemin uzun ömürlü çalışması için üretim ekibi, bakım ekibi ve iş güvenliği sorumluları aynı temel bilgiyi paylaşmalıdır:

• Emiş başlığı normal çalışmada nerede tutulmalı ve hangi hareketlerden kaçınılmalı?

• Filtre/ayırma ünitesinde hangi göstergeler izlenmeli?

• Anormal ses, zayıf çekiş veya görünür kaçak fark edildiğinde kim bilgilendirilmeli?

• Filtre değişimi ve kanal temizliği için erişim nerede?

• Yeni bir makine eklendiğinde mevcut hatta rastgele bağlantı yapılmadan önce hangi teknik kontrol yapılmalı?

Bu bilgilerin teslim dosyasında kalması yerine kullanıcıya uygulamalı olarak anlatılması önemlidir. Çünkü bir sistemin performansı, ilk günkü tasarımı kadar sonraki yılın filtre temizliği ve kullanım disiplinine de bağlıdır.

Sık yapılan hatalar ve bunların maliyeti

Emiş kolunu “varmış gibi” kullanmak

Kolun tavana kaldırıldığı veya kaynak noktasından uzak tutulduğu bir istasyonda filtrenin kaliteli olması sınırlı fayda sağlar. Ekipman kullanılabilir konumda değilse, yatırım görünürde kalır. Ergonomi ve kullanıcı alışkanlığı tasarımın parçasıdır.

Yeni makineyi mevcut hatta kapasite kontrolü olmadan bağlamak

Üretim büyüdükçe hatta yeni branşlar eklenebilir. Fakat yeni kol; diğer istasyonların havasını azaltabilir, fan çalışma noktasını değiştirebilir ve filtre yükünü artırabilir. Revizyon öncesinde hava miktarı ve basınç hesabı yeniden gözden geçirilmelidir.

Filtre bakımı için yalnızca takvime güvenmek

Her proses aynı hızda filtre yüklemez. Çalışma süresi, malzeme ve üretim yoğunluğu değiştiğinde takvim tek başına yeterli sinyal vermez. Gözlem, diferansiyel basınç takibi ve performans ölçümü birlikte kullanılmalıdır.

Kaynağın niteliğini belirsiz bırakmak

“Genel toz” ifadesi, bazı prosesler için fazla muğlaktır. Malzeme niteliği belirsizse filtre, kanal malzemesi, temizlik yöntemi ve risk değerlendirmesi yanlış varsayım üzerinden kurulabilir. Proje başlangıcında teknik doküman ve proses bilgisinin istenmesi zaman kaybı değil, risk azaltmadır.

Tipik proje senaryosu: Kapılar açıldığında çekişi düşen kaynak alanı

Bu örnek belirli bir tesise ait değildir; sahada görülebilen tipik bir durumu anlatır. Bir metal imalat atölyesinde ayarlanabilir kollarla çalışan birkaç kaynak istasyonu vardır. Kapılar kapalıyken operatörler çekişi kabul edilebilir bulur, ancak malzeme giriş kapısı açıldığında dumanın iş istasyonuna geri döndüğü söylenir. İlk tepki, daha büyük fan almak olabilir.

Doğru inceleme ise kapıdan giren hava akımının yönünü, emiş kollarının yerleşimini, taze hava girişini ve filtre direncini birlikte kontrol eder. Emiş başlığı yönünde küçük bir revizyon, hava girişinin daha kontrollü dağıtılması veya kanal dengelemesi bazen büyük ekipman değişikliğinden daha etkili olur. Bu senaryo, lokal emişte mekanın tamamındaki hava hareketini göz ardı etmenin neden pahalı bir hata olabileceğini gösterir.

Sonuç: Amaç havayı sonradan temizlemek değil, kirleticiyi yayılmadan yakalamaktır

Başarılı bir lokal emiş projesi; kaynağı tanır, operatörün gerçek çalışma biçimine uyum sağlar, taze hava dengesini kurar ve bakımın yapılabileceği erişilebilir bir sistem bırakır. Fan, kanal ve filtre doğru seçilse bile emiş ağzı yanlış yerdeyse veya sistem devreye alma ölçümü olmadan teslim edilirse beklenen performans alınmayabilir.

Kaynak, boya, toz veya proses buharı içeren üretim alanınız için yeni yatırım ya da performans iyileştirmesi düşünüyorsanız, SCA Mühendislik ile endüstriyel havalandırma proje görüşmesi planlayabilirsiniz. İlk değerlendirmede proses akışı, ekipman sayısı, çalışma saatleri ve mevcut şikâyetleri paylaşmak; çözümün gerçek ihtiyaca göre kurulmasını sağlar.

Yerinde keşif veya teknik teklif için iletişim sayfamızdan ekibimize ulaşabilirsiniz.

Sık sorulan sorular

Lokal emiş sistemi ile genel havalandırma arasındaki fark nedir?

Lokal emiş, kirleticiyi oluştuğu noktaya yakın yerde yakalamayı hedefler. Genel havalandırma ise mekân havasını seyreltip yeniler. Yoğun ve belirli bir kaynaktan çıkan proses kirleticilerinde lokal emiş çoğu zaman temel kontrol katmanıdır; ancak mahalin genel hava dengesi de ayrıca planlanmalıdır.

Kaynak dumanı için hareketli emiş kolu yeterli olur mu?

Sabit ve küçük işlerde uygun olabilir; büyük parçalarda, birden fazla kaynakçının çalıştığı alanlarda veya kolun kullanılmasını zorlaştıran iş akışlarında tek başına yeterli olmayabilir. Emiş başlığının konumu gerçek çalışma anında değerlendirilmelidir.

Toz emiş hattına yeni makine bağlanabilir mi?

Bağlantı yapılmadan önce mevcut fan kapasitesi, kanal dengesi, filtre yükü ve diğer istasyonların hava miktarı kontrol edilmelidir. Rastgele ek branş, eski istasyonların performansını azaltabilir.

Filtre tıkanırsa sistem nasıl etkilenir?

Filtre üzerindeki direnç artabilir ve fanın gerçek hava miktarı düşebilir. Belirti olarak emişin zayıflaması, anormal ses veya kontrol göstergesinde değişim görülebilir. Uygun izleme ve bakım planı, sorunu büyümeden yakalamaya yardımcı olur.

Boya alanında sadece güçlü bir aspiratör kullanmak yeterli mi?

Hayır. Uygulama yöntemi, kabin/alan açıklıkları, hava giriş yönü, filtre yaklaşımı, atış konumu ve solvent/partikül karakteri değerlendirilmeden yalnızca fan kapasitesi üzerinden karar vermek eksik kalır.
