Mekanik Ekipman İçin Bakım ve Değişim Koridoru: Tasarımda Sonradan Kırılamayacak 10 Detay

Bir klima santrali projede teknik odaya sığıyor olabilir; fakat filtresi çıkarılamıyorsa, fan motoru kaldırılamıyorsa veya cihaz ömrünü tamamladığında binadan dışarı alınamıyorsa o yerleşim tamamlanmış sayılmaz. Mekanik ekipman bakım erişimi, cihazın çevresinde rastgele boşluk bırakmaktan ibaret değildir. Günlük kontrol, periyodik bakım, parça değişimi ve günün birinde cihazın tamamen yenilenmesi için kesintisiz bir operasyon zinciri tasarlamak gerekir.

Bu zincirin büyük bölümü mimari kararlara bağlıdır: teknik odanın yeri, kapı kanadı, koridor dönüşü, tavan yüksekliği, çatı erişimi, parapet, peyzaj, sabit mobilya ve yük asansörü. Bu yüzden işletilebilirlik, uygulama bittikten sonra tesis yönetimine bırakılacak bir konu değil; avan projeden itibaren mimar ve mekanik mühendisin ortak sorumluluğudur.

SCA Mühendislik’in servis hizmetleri sırasında karşılaşılan pratik erişim sorunları, tasarım aşamasında sorulması gereken sorular için güçlü bir geri bildirim kaynağıdır.

Üç farklı erişim ölçeğini birbirinden ayırın

“Cihaza erişim var” ifadesi çoğu zaman yeterince açık değildir. Bir teknisyenin kontrol paneline yaklaşması, filtrenin dışarı çekilmesi ve bütün cihazın binadan çıkarılması üç farklı alansal gereksinimdir. Projede bunları ayrı katmanlar halinde göstermek gerekir.

Günlük kontrol erişimi

Operatörün sayaç, gösterge, damper konumu, yoğuşma tavası veya kontrol panelini gözlemlediği rotadır. Güvenli yürüme yüzeyi, aydınlatma ve kolay açılan kapılar ister. Bu rota üzerinde geçici depolama yapılmaması için mimari organizasyon da önemlidir.

Bakım ve parça çıkarma alanı

Filtre, serpantin, fan, motor, pompa veya brülör gibi parçaların servis yönünde dışarı alınabildiği çalışma hacmidir. Cihaz katalog ölçüsünden daha büyük olabilir; çünkü teknisyenin hareketi, el aleti ve geçici parça konumu da hesaba katılır.

Komple değişim rotası

Cihazın veya en büyük modülünün teknik odadan bina dışındaki araç yükleme noktasına kadar izlediği kesintisiz güzergâhtır. Kapı genişliği kadar koridor dönüş yarıçapı, kot farkı, asansör kapasitesi, çatı kapağı ve cephe açıklığı da bu rotaya dahildir.

1. Servis yönünü gerçek cihaz verisiyle doğrulayın

Mimari planda cihazı temsil eden dikdörtgen, hangi kapağın açıldığını ve hangi parçanın hangi yönde çıktığını anlatmaz. Aynı kapasitedeki iki cihazın filtre çekme yönü, elektrik paneli veya boru bağlantı tarafı farklı olabilir. Bu nedenle seçime esas cihaz verisi ya da en azından gerçekçi bir teknik şablon kullanılmalıdır.

Yerleşim sırasında bakım yüzü duvara dönük bırakılmışsa sahada cihazı çevirmek boru ve kanal güzergâhlarını değiştirebilir. Eşdeğer ürün seçeneği korunacaksa yalnızca dış ölçü değil, en olumsuz servis alanı da karşılaştırılmalıdır. Projenin ekipmana gereğinden fazla bağımlı olmaması için makul tolerans bırakılır; ancak belirsizliği dev bir teknik odayla çözmek yerine kritik çıkarma yönleri netleştirilir.

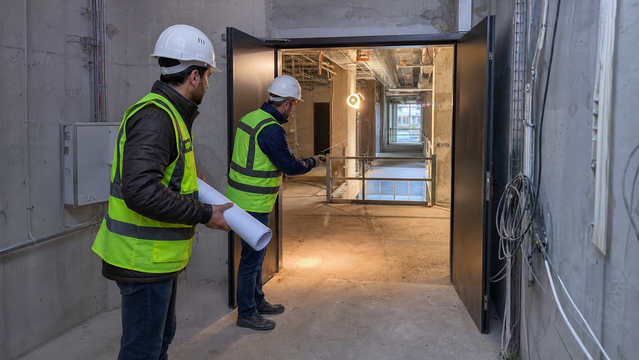

2. Kapıyı net geçiş ve operasyon haliyle çizin

Kapı plan üzerindeki duvar boşluğu değildir. Kasa, kanat, kol, eşik, kapatıcı ve açılma yönü net geçişi değiştirir. Çift kanatlı servis kapısında sabit kanadın gerçekten açılabilir olması; orta kayıt, zemin sürgüsü ve erişim düzeninin operasyon planına dahil edilmesi gerekir. Yangın güvenliği veya akustik gereksinimler de kapı detayını etkileyebilir.

Cihaz taşıma sırasında kapı sökülecekse bunun nasıl ve hangi ekip tarafından yapılacağı teslim dokümanında belirtilmelidir. Ancak her bakımda kasa sökülmesini gerektiren bir çözüm işletilebilir değildir. Periyodik parça bakımı normal kapı kullanımıyla yapılmalı, yalnızca seyrek komple değişim için kontrollü söküm senaryosu düşünülmelidir.

3. Koridor dönüşlerini en büyük modülle test edin

Bir ekipman düz koridorda rahat ilerlerken doksan derecelik dönüşte sıkışabilir. Plan üzerindeki rota; cihazın gerçek taşıma pozisyonu, palet veya taşıma arabası, duvar koruma elemanları ve kapı kanatlarıyla birlikte test edilmelidir. Sadece merkez çizgi çizmek yeterli değildir; hareketli bir zarf oluşturulmalıdır.

BIM modeli kullanılıyorsa en büyük modülün rotası üç boyutlu olarak yürütülebilir. Tavan altındaki kiriş, armatür, sprinkler borusu veya kapı üstü tesisat da kontrol edilir. Model yoksa ölçekli bir karton şablonu plan üzerinde hareket ettirmek bile kritik dönüşü erken fark ettirebilir.

4. Tavan yüksekliğini kaldırma işlemiyle birlikte değerlendirin

Motor, fan grubu veya pompa gibi ağır parçaların kaldırılması için yalnızca yatay boşluk yetmez. Caraskal, monoray, kaldırma kirişi veya geçici sehpa kullanılacaksa kanca yüksekliği ile parçanın çıkış hareketi birlikte düşünülür. Tavandan geçen borular, kablo tavaları ve aydınlatma elemanları kaldırma hacmini işgal etmemelidir.

Kaldırma noktası yapı projesine aktarılmalı ve taşıyıcı kapasite ilgili disiplin tarafından doğrulanmalıdır. Sahada rastgele kirişe ekipman asılması kabul edilebilir bir bakım planı değildir. Çatıdaki cihazlarda mobil vinç erişimi, kaldırma yarıçapı, yol kapanması ve güvenli indirme alanı ayrıca incelenir.

5. Tavan kapağı ile cihaz kapağını aynı eksende çözün

Asma tavan üzerindeki gizli cihazlara erişim, iç mimari tasarımın sık gözden kaçan konularındandır. Küçük bir tavan kapağı kontrol için yeterli görünse de filtreyi eğmeden çıkarmaya veya drenaj tavasını temizlemeye izin vermeyebilir. Ayrıca kapağın altında aydınlatma, mobilya veya sabit tezgâh bulunması çalışma alanını yok eder.

Kapağın ölçüsü ve konumu cihazın servis yönüne göre belirlenmeli; kapak açıldığında yakınındaki lineer aydınlatmaya, perde rayına veya sprinkler elemanına çarpmamalıdır. Hijyenik ya da akustik tavanlarda tekrar kapandığında performansın korunması da önemlidir. Kapak estetik bir tasarım elemanı olarak yansıtılmış tavan planına işlenirse sonradan yapılan düzensiz kesiler önlenir.

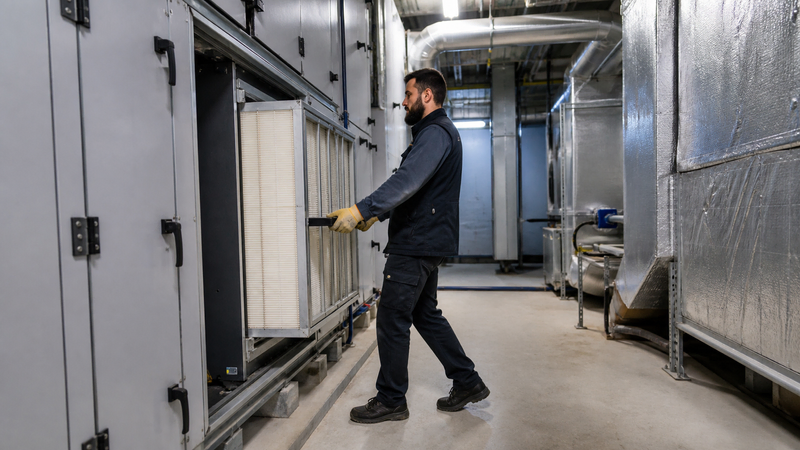

6. Filtre, serpantin ve eşanjör için çekme mesafesi bırakın

Klima santrali önündeki geçiş koridoru ile filtre çekme mesafesi aynı alanı paylaşabilir; ancak bakım sırasında koridor geçici olarak kapanacaktır. Binanın kesintisiz işletilmesi gerekiyorsa alternatif geçiş veya bakım saati planı gerekir. Uzun serpantinlerin yandan çıkarılması gereken durumda duvarda sökülebilir panel ya da servis kapısı düşünülebilir.

Klima santrallerinin bileşenlerini ve servis gereksinimini anlamak için klima santralleri çözüm sayfası iyi bir başlangıçtır. Nihai alan seçilen cihazın onaylı teknik verilerine göre kontrol edilmelidir.

Projenizin işletilebilirlik risklerini erken kontrol ettirin

Bakım erişimi kontrolü, cihaz seçimi tamamlandıktan sonra yapılmak zorunda değildir. Avan ve uygulama projesinde tipik ekipman zarflarıyla rota, kapı, tavan ve servis alanı kontrol edilebilir. Bazen cihazı doksan derece çevirmek, kapı kanadını değiştirmek veya kablo tavasını başka kota almak metrekare eklemeden bakım yapılabilirliği sağlar.

Teknik hacim planlarınızı duvarlar ve cepheler kesinleşmeden inceletmek için bakım erişimi ön kontrolü talep edin. Çatı planı, kesitler ve varsa cihaz listesi değerlendirme için yeterli bir başlangıçtır.

7. Islak bakım işlerini ve drenajı unutmayın

Serpantin, filtre bölmesi, yoğuşma tavası veya su arıtma ekipmanı temizlenirken su kullanımı gerekebilir. Teknik odanın zemini, suyun diğer cihazlara veya alt kata zarar vermesini önleyecek şekilde ele alınmalıdır. Drenaj noktası erişilebilir olmalı; temizlik sırasında hortumun ana kaçış yolundan geçmesi gerekmemelidir.

Zemin eğimi cihaz kaidesiyle uyumlu değilse su birikintileri oluşabilir. Elektrik panolarının konumu, su kullanılan servis bölgelerinden ayrılmalıdır. Bu kararlar mekanik oda olduğu için zaten çözülür varsayımına bırakılamaz; mimari, elektrik ve mekanik paftalarda ortak detay gerektirir.

8. Çatı erişimini insan, parça ve hava koşulları için tasarlayın

Çatıdaki cihazlara yalnızca dar bir gemici merdiveniyle ulaşmak günlük gözlem için dahi zorlayıcı olabilir; ağır filtre veya motor taşımak ise başka bir senaryodur. Güvenli merdiven, geçiş platformu, aydınlatma, korkuluk ve kapak açılımı bina tasarımının parçasıdır. Servis personelinin elinde parça varken iki elini kullanmak zorunda kalacağı hareketler azaltılmalıdır.

Kar, yağmur, rüzgâr ve sıcak yüzey koşulları bakım çalışmalarını etkiler. Cihaz çevresindeki yürüme hattı su tahliyesini engellememeli, parapet veya mimari ekran servis kapaklarını kapatmamalıdır. Mimari ekran hava dolaşımını da sınırlıyorsa hem ekipman performansı hem çalışma güvenliği zarar görebilir.

9. Değişim rotasını peyzaj ve cephe tasarımıyla koruyun

Proje tesliminde açık olan bir servis cephesi, yıllar içinde sabit peyzaj elemanı, tabela, pergola veya yeni bir hacimle kapanabilir. Değişim rotasının bina işletme planında tanımlı olması bu riski azaltır. Sökülebilir cephe paneli düşünülüyorsa panelin bağlantıları, ağırlığı, depolanması ve tekrar su yalıtımı tasarımda çözülmelidir.

Açık alandaki rota yalnızca cihazın geçeceği genişlik değildir. Forklift veya vinç konumu, zemin taşıma davranışı, dönüş alanı ve komşu kullanım da değerlendirilir. Gelecekteki cihazın aynı model olmayabileceği göz önünde bulundurularak makul tolerans bırakılır.

10. Bakım senaryosunu teslim belgelerine dönüştürün

İyi düşünülmüş erişim çözümü, bilgi kaybolduğunda zamanla işlevini yitirebilir. Güncel cihaz listesi, filtre ölçüleri, servis kapakları, vana konumları, kaldırma noktaları ve değişim rotaları teslim setinde açıkça gösterilmelidir. Gizli kalan erişim noktaları fotoğrafla belgelenebilir. Tesis yönetimi, hangi panelin nasıl açılacağını ve hangi alanın boş tutulacağını bilmelidir.

Devreye alma süreci belgelerin sahadaki gerçek durumla eşleştiğini doğrulamak için uygun zamandır. HVAC devreye alma ve fonksiyon testleri rehberimiz teslim öncesi performans doğrulamasının çerçevesini açıklar.

Düzenli işletme adımları için ayrıca 10 kritik noktayla HVAC bakım planı yazısından yararlanabilirsiniz.

Tasarım ekibi için kısa bakım erişimi kontrol listesi

• Cihazın kontrol, bakım ve komple değişim rotaları ayrı ayrı gösterildi mi?

• Kapı kasa ve kanatlarıyla net geçiş ölçüsü doğrulandı mı?

• En büyük modülün koridor dönüşleri ve kot geçişleri test edildi mi?

• Filtre, serpantin, motor ve elektrik paneli servis yönleri açık mı?

• Tavan kapakları cihaz kapakları ve çalışma alanıyla aynı eksende mi?

• Kaldırma noktaları taşıyıcı sistem ve tavan tesisatlarıyla koordine mi?

• Çatı erişimi insanla birlikte parça taşımaya uygun mu?

• Peyzaj ve cephe elemanları gelecekteki değişim rotasını koruyor mu?

• Bakım zonlarının geçici depoya dönüşmemesi için işletme notu var mı?

• Teslim dosyasında güncel rota, erişim ve fotoğraf kayıtları bulunuyor mu?

Sonuç: Cihazın projeye değil, yaşam döngüsüne sığması gerekir

Bakım erişimini sadece planda değil, sahada prova edin

Uygulama ilerledikçe kablo tavaları, yangın tesisatı, kapı kapatıcıları ve mimari kaplamalar tasarımda ayrılan boşluğu küçültebilir. Bu nedenle kritik parça çıkarma yönleri kapanmadan önce sahada metreyle ve mümkünse gerçek boyutlu bir şablonla kontrol edilmelidir. Filtre kaseti, motor veya eşanjörü temsil eden hafif bir maket; planda görünmeyen çarpışmayı birkaç dakikada ortaya çıkarabilir.

Komple değişim rotası için prova daha erken yapılmalıdır. En büyük modülün ölçüsü zemin üzerinde bantla işaretlenebilir; kapı dönüşü, rampa, yük asansörü, çatı kapağı ve dış yükleme noktası sırasıyla yürünür. Prova sırasında bulunan engel yalnızca mekanik ekip tarafından değil, ilgili mimari ve taşıyıcı sistem disiplinleriyle karara bağlanmalıdır. Bu basit yöntem, yıllar sonra vinç çağrıldığında fark edilecek pahalı bir çıkmazı tasarım aşamasında önler.

Mekanik sistem bina açıldığında bitmez. Filtre değişir, motor sökülür, serpantin temizlenir ve ekipman bir gün yenilenir. Kapı, koridor, tavan, kaldırma noktası ve dış alan rotası bu yaşam döngüsünü desteklemiyorsa en iyi cihaz seçimi bile işletmede sorun üretir. Mimari tasarımın kalitesi, teknik hacimleri saklamanın yanı sıra onların güvenle çalışmasını ve yenilenmesini mümkün kılmasıyla da ölçülür.
