Yangın Söndürme

Sprinkler İç Korozyon İncelemesi ve Boru Yenileme

Sprinkler borularındaki kaçak ve korozyon bulgularını hat konumları ve geçmiş onarımlarla birlikte inceliyoruz. Yerel değişim, geniş revizyon ve gerekirse uzman numune incelemesini ayrı kapsamlandırarak uygulanabilir bir yenileme ve teslim planı hazırlıyoruz.

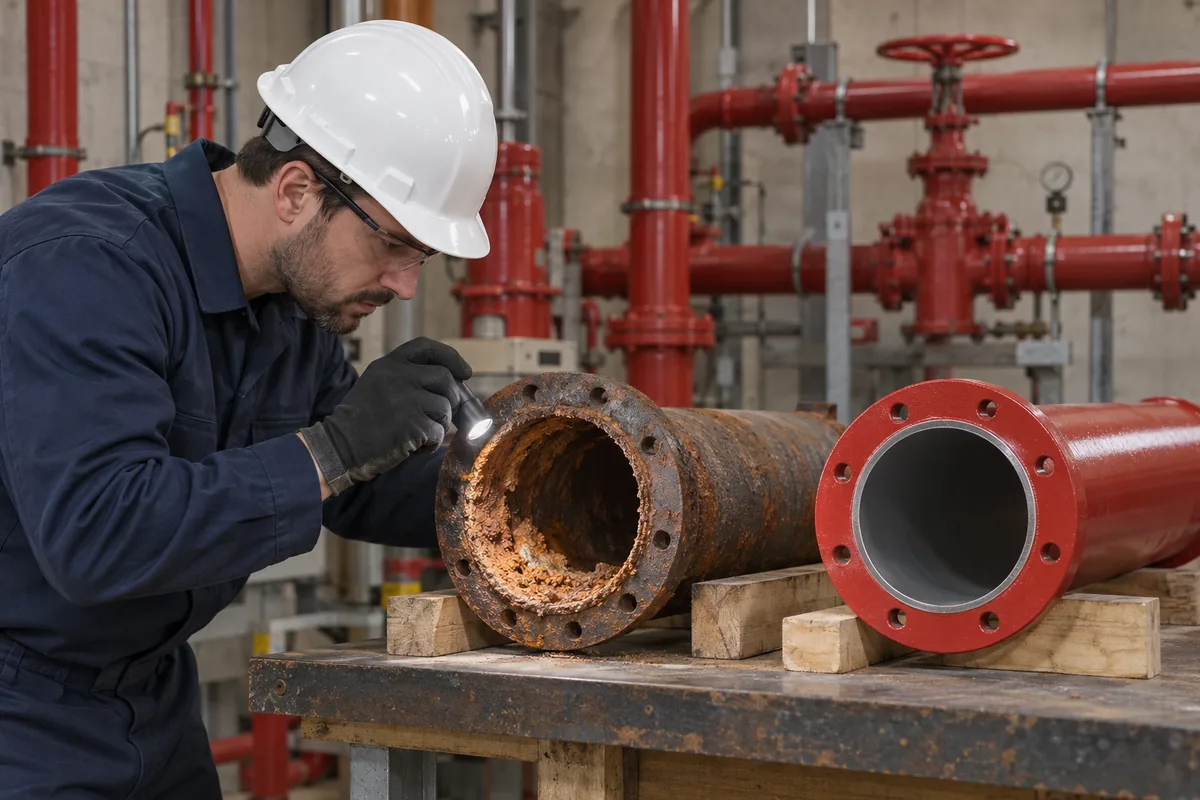

Sökülmüş paslı boru kesitini el feneriyle inceleyen teknisyen ve yanındaki yeni flanşlı boru örneği.
Kavramsal hizmet görseli: Sökülmüş paslı boru kesitini el feneriyle inceleyen teknisyen ve yanındaki yeni flanşlı boru örneği.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

İncelemeden boru yenileme kararına

Görünür hasarın sınırı ve kayıtların yeterliliği değerlendirilmeden bütün hattın değişeceği varsayılmaz.

Hizmette ele alınan işler

  • Kaçak, onarım ve hat konumu kayıtlarının karşılaştırılması
  • İncelenecek bölümlerin ve numune sorularının belirlenmesi
  • Yerel değişim ile geniş revizyon seçeneklerinin gerekçelendirilmesi
  • Uygulama, koruma kesintisi ve tekrar kontrol kapsamının hazırlanması

Kapsamın sınırları

  • Laboratuvar veya uzman analizi gerekiyorsa uygulayıcı, yöntem ve rapor türü ayrıca teyit edilir.
  • Tek fotoğraf ya da tek numune bütün sistem için kesin teşhis veya kalan ömür sonucu oluşturmaz.

İnceleme ve boru değişimini ayrı fiyatlandırın

Keşif, numune/uzman analiz ve boru uygulaması farklı maliyet kalemleridir. Kaçak konumu belli olsa da incelenecek bütün hattın erişimi aynı olmayabilir. Yenileme miktarı bulgu sonrasında netleşecekse teklif bunu açık belirtmelidir. Kesinti koordinasyonu ve tekrar doğrulama işleri boru metresine gizlenmemelidir.

  • Hasar kayıtlarının durumu
  • İnceleme ve numune erişimi
  • Gerekli uzman analiz kapsamı
  • Değişecek hat bölümleri
  • Kesinti ve doğrulama programı

İnceleme İçin Gerekli Bilgiler

  • Kaçak noktalarını plan veya kroki üzerinde işaretleyin.
  • Önceki onarım ve değişim kayıtlarını paylaşın.
  • Boru kimlikleri ve fotoğrafları birlikte gönderin.
  • Erişim koşulu ve işletme kesinti takvimini belirtin.

İnceleme ve uygulama kalemlerini ayrı kapsamlandırıyoruz

Teklif bilgilerini hazırlayın

Teklif Bilgilerinizi Hazırlayın

Bu alanlarda proje bilgilerinizi toparlayabilirsiniz. Hazırlanan taslağı inceleyip WhatsApp üzerinden paylaşabilirsiniz.

Bilinen hat etiketleri, fotoğraflar ve onarım tarihlerini belirtin.

Sistem türü, kullanım değişiklikleri ve varsa önceki raporları açıklayın.

Varsa hangi konumdan alındığını ve inceleme türünü yazın.

İnceleme ve yenileme için ayrı teklif kapsamı

İnceleme, uzman analizi ve uygulama aynı bedel kalemi gibi sunulmaz. İlgili hizmetin gerekip gerekmediği ve uygulayıcı sorumluluğu keşif sonrası belirlenir.

KalemKapsam ve birimBedelTeklif öncesi netleşecek bilgi
Hat incelemesi
Belirlenen hat bölümü ve kayıt dosyası
Keşif sonrası belirlenir
İncelenecek bölge ve erişim
Numune analizi
Gerekirse numune ve uzman raporu kapsamı
Keşif sonrası belirlenir
Yöntem, uygulayıcı ve rapor türü
Boru yenileme
Seçilen bölüm, malzeme ve bağlantı işi
Keşif sonrası belirlenir
Değişim sınırı ve kesinti planı
Tekrar kontrol
Onaylanan yöntem ve kayıt kapsamı
Keşif sonrası belirlenir
Doğrulama sorumlusu ve kabul dayanağı

Firma fiyatı, laboratuvar anlaşması veya akreditasyon kapsamı varsayılmaz; gereken taraflar iş başlamadan önce teyit edilir.

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Boru kesiti görseli için numune açıklaması

Boru numunesinin durumu ve analiz sonucu ilgili inceleme kayıtlarıyla değerlendirilir. Saha fotoğrafı kullanıldığında aşağıdaki bilgi alanları fotoğrafın ait olduğu parça ve raporla eşleştirilir.

Açıklama alanıGerçek kayıtta yazılacak bilgi
Numune konumu
Bina, hat etiketi ve boru bölümünün çizimdeki yeri
Parça ve tarih
Çıkarılan parçanın kimliği ve kayıt tarihi
İnceleme türü
Yapılan gözlem veya uzman analizinin adı ve rapor referansı
Temsil sınırı
Numunenin hangi hat bölümünü temsil ettiği ve yorum sınırı
Açık soru
Ek inceleme gerektiren bilgi veya henüz doğrulanmamış neden

Bu örnekte gerçek numune konumu ve yapılmış analiz bulunmadığından sonuç doldurulmaz.

Sökülmüş paslı boru kesitini el feneriyle inceleyen teknisyen ve yanındaki yeni flanşlı boru örneği.

Korozyonlu boru kesiti. Numune konumu, inceleme türü ve rapor referansı saha kaydında belirtilir; görüntü laboratuvar sonucu yerine geçmez.

Bulguya göre örnek boru yenileme kararı

Aşağıdaki seçenekler kararın nasıl gerekçelendirileceğini gösterir. Gerçek hasar miktarı, boru ömrü veya değişecek uzunluk hakkında ölçüm sonucu içermez.

Seçenekİncelenecek bulguHat sınırıKarar gerekçesi
Yerel değişim
Belirli konumda belgelenen hasar ve çevresindeki kayıtlar
Proje incelemesiyle işaretlenen bölüm
Hasarın yerel olduğuna ilişkin dayanak ve açık sorular
Geniş revizyon
Farklı konumlarda tekrarlanan bulgular veya mevcut düzenin yetersizliği
İncelenen hat bölgeleri ve bağlantı arayüzleri
Bulgu yayılımı, işletme koşulları ve yenileme ihtiyacı birlikte değerlendirilir
Ek inceleme
Mekanizması veya yayılımı açıklanamayan bulgu
İncelemenin temsil edeceği bölüm
Mevcut bilgiyle değişim sınırı seçilemediği için gerekli uzman sorusu tanımlanır

Her kararın kabul dayanağı ve henüz doğrulanmamış bilgisi gerçek inceleme dosyasında ayrıca yazılır.

Hasarın sınırını ve yenileme gerekçesini inceliyoruz

Tekrarlayan kaçaklarda yalnız arızalı parçanın değiştirilmesi geçmiş hasarların ortak nedenini açıklamayabilir. Hasarın nerede ortaya çıktığı, boru yaşı ve mevcut işletme kayıtları birlikte incelenir. Fiziksel bir kusur, bağlantı sorunu ve iç korozyon ihtimali aynı başlık altında kesin teşhis gibi sunulmamalıdır.

İnceleme ile uygulama işleri ayrı tanımlanır. Numune alınması veya laboratuvar değerlendirmesi gerekiyorsa yöntem, uzman sorumluluğu ve rapor sınırı önceden belirlenir. Tüm boru ağının yenilenmesi ancak bulgular ve tasarım değerlendirmesiyle gerekçelendirilebilir; ilk görülen kaçak noktası otomatik olarak böyle bir kararın dayanağı değildir.

Bulguyu konumuyla kaydedin
Kaçak ve onarım bilgileri hat üzerindeki gerçek noktalarla eşleştirilir. Fotoğraf tek başına bütün boru ağının durumu hakkında hüküm oluşturmaz.
Nedeni sonuçtan ayırın
Hasar mekanizması araştırması ile değiştirilecek boru miktarı ayrı kararlardır. Varsayım ve doğrulanmış bulgu raporda farklı gösterilir.
Uzman analizi açık tanımlayın
Gerekli numune veya laboratuvar incelemesi için uygulayıcı tarafı, rapor türünü ve doğrulanmış yetkinlik kapsamını teklifte ayrı belirtiriz.

Aynı hat bölgesinde onarım arttığında

Geçmiş kaçak konumları ve değiştirilen parçalar harita üzerinde toplanır. Araştırma, ortak hasar işaretleri ile yerel bağlantı kusurlarını ayıracak bilgi eksiklerini belirler.

  • Onarım tarih ve konumları
  • Boru kimlikleri
  • Fotoğraf ve varsa numune kayıtları

Değerlendirmede Kullanılan Veriler

Hasar yayılımı

İncelenen bilgi
Konumları işaretlenmiş kaçak ve onarım kayıtları.
Karara etkisi
Ayrıntılı incelenecek bölge sınırı belirlenir.

Numune ihtiyacı

İncelenen bilgi
Görsel bulgu ve uzman görüşü.
Karara etkisi
Analiz yöntemi ve temsil sınırı açıklanır.

Yenileme kararı

İncelenen bilgi
Bulgu haritası ve mevcut çizimler.
Karara etkisi
Yerel değişim ve geniş revizyon ayrı değerlendirilir.

Çalışma programı

İncelenen bilgi
Erişim ve işletme takvimi.
Karara etkisi
Koruma kesintisi ile uygulama sorumluları koordine edilir.

Teknik Koşullar ve Sınırlar

Hasar kayıtlarının oluşturulması

Kaçak ve onarım kayıtları hat konumu, parça kimliği ve işletme geçmişiyle birlikte incelenir. Eksik kayıtlar ayrıca işaretlenir; geçmiş bir arızadan bütün boru ağının kalan ömrü hakkında sonuç çıkarılmaz.

Korozyon mekanizmasının araştırılması

Korozyon incelemesinde görünür hasar ile olası oluşum mekanizması ayrı değerlendirilir. Fotoğraf veya tek bir delik kesin teşhis yerine geçmez; gerekiyorsa uygun uzman incelemesinin sorusu ve yöntemi belirlenir.

Numune ve temsil sınırı

Numunenin alındığı konum ve temsil ettiği hat bölümü kaydedilir. İnceleme sonucu, o parçanın koşullarıyla birlikte değerlendirilir; sınırlı bir numune bütün tesisatın durumu hakkında tek başına karar oluşturmaz.

Yenileme kapsamının gerekçelendirilmesi

Yerel değişim, daha geniş revizyon veya ek inceleme kararı bulguların yayılımına ve kayıtların yeterliliğine göre ayrılır. Malzeme ve bağlantı seçimi mevcut parçayı aynen tekrar etmek yerine proje koşullarıyla doğrulanır.

Koruma kesintisi ve çalışma programı

Boru değişimi için yangın korumasındaki kesinti sınırı ve işletme takvimi ilgili sorumlularla belirlenir. Erişim, uygulama ve korumanın yeniden hizmete alınması aynı çalışma planında koordine edilir.

Yenileme sonrası kayıt ve doğrulama

Değiştirilen boruların kimliği, konumu ve yapılan doğrulamalar teslim dosyasında tutulur. Açık inceleme soruları da kaydedilerek sonraki bakım ekibinin yeni kaçakları geçmiş müdahalelerle birlikte değerlendirmesi sağlanır.

Hasar kayıtlarının oluşturulması — ayrıntılar

İnceleme, boru hattı üzerindeki kaçak ve onarım noktalarını tanımlayan bir kayıtla başlar. İşletmenin önceki bakım bilgileri, parça değişimleri ve fotoğraflar aynı hat kimliğiyle eşleştirilir. Eksik bilgi bulunan dönemler ayrıca belirtilir. Bu harita arızanın sıklığı veya tüm boru ömrü hakkında otomatik bir tahmin üretmez; hangi bölümün ayrıntılı araştırılacağını ve nerede yalnız yerel onarım bulunduğunu ayırt etmeye yardımcı olur.

Kontrol: Bulgular boru planındaki tekil konumlarla eşleştirilmeli.

Korozyon mekanizmasının araştırılması — ayrıntılar

Potter, hasarlı sprinkler borusunda farklı korozyon mekanizmalarının analiz edilebildiğini açıklayan üretici kaynağı sunar. Proje incelemesi, gözlenen hasarı bu tür uzman değerlendirmelerle ilişkilendirebilir. Görünür pas veya bir delik fotoğrafı kesin mekanizma teşhisi sayılmaz. İnceleme yönteminin sınırı, numune durumu ve değerlendirmeyi yapacak uzman belirlenerek raporda varsayımlar ile analiz sonucuna dayalı bulgular birbirinden ayrılır.

Kontrol: Gözlem ve uzman analiz sonucu raporda ayrı başlıklarla gösterilmeli.

Numune ve temsil sınırı — ayrıntılar

Numune ihtiyacı belirlenirken borunun hangi bölümünden geldiği ve o bölümün işletme geçmişi kaydedilir. Bir parçanın sonucu farklı hatların tamamına doğrudan genellenmez. İnceleme dosyası, numunenin temsil ettiği alanı ve eksik kalan bölgeleri açıklar. Numune çıkarma işi yangın korumasını etkileyebileceğinden uzman ekip ve işletmeyle koordinasyon gerektirir; bu sayfa boru sökme veya korumayı devreden çıkarma talimatı vermez.

Kontrol: Numune kimliği, konumu ve temsil ettiği hat sınırı belli olmalı.

Yenileme kapsamının gerekçelendirilmesi — ayrıntılar

Boru yenileme önerisi, bulguların bulunduğu alan ve mevcut sistem çizimleriyle ilişkilendirilir. Yerel hasar, geniş bir fiziksel sorun veya henüz incelenmemiş bölüm farklı kararlar doğurabilir. Değişecek boru listesinde sınırlar ve ek inceleme gerektiren noktalar belirtilir. Ürün malzemesi ve bağlantı seçimi proje koşullarına göre incelenir; sadece mevcut borunun aynısını sipariş etmek tasarım ve uygulama değerlendirmesini tamamlamaz.

Kontrol: Değişim listesi her bölüm için bulgu veya tasarım gerekçesi içermeli.

Koruma kesintisi ve çalışma programı — ayrıntılar

Boru yenilemesi sırasında hangi koruma bölgesinin etkileneceği uygulama planının parçasıdır. İşletmenin çalışma takvimi, erişim izni ve yangın korumasının yeniden hizmete alınması ilgili sorumlularla belirlenir. İnceleme ile uygulama aynı ziyaret kapsamında yürütülecekse iki işin sınırları teklif dosyasında açıklanır. Geçici önlemler hakkında karar yetkili risk değerlendirmesine dayanır; korozyon raporu tek başına kesinti sırasında korumanın yeterli olduğu anlamına gelmez.

Kontrol: Kesinti sınırı ve hizmete dönüş sorumluluğu uygulama planında tanımlanmalı.

Yenileme sonrası kayıt ve doğrulama — ayrıntılar

Değiştirilen boru bölümleri güncel plan üzerinde işlenir ve kullanılan ekipman kimlikleri teslim dosyasına eklenir. Doğrulama kapsamı seçilen boru sistemi, üretici talimatları ve tasarım sorumlusunun planıyla belirlenir. İnceleme öncesi bulguların nasıl giderildiği kayıt altına alınırken araştırılmamış alanlar ayrıca belirtilir. Bu kayıtlar, sonraki bakımda yeni kaçakları değerlendirirken değişen parçaları ve açık kararları görmeyi sağlar.

Kontrol: Güncel boru planı, değişim listesi ve açık araştırma noktaları birlikte sunulmalı.

Değişen hatları ve açık inceleme sorularını kaydediyoruz

Boru kimlikleri

Değişen parçalar ve bağlantılar güncel hat planıyla eşleştirilir; uygulama dışındaki mevcut bölümler açıkça ayrılır.

Bulgu kapanışı

İnceleme raporundaki önerilerin hangilerinin uygulandığı ve hangi araştırma ihtiyacının sürdüğü teslim kaydında gösterilir.

Doğrulama kapsamı

Yeni boru bölümlerinin kontrol planı yetkin ekiplerle koordine edilir; yöntemin ve ölçümün sınırı belgelenir.

İşletme arşivi

Fotoğraf, analiz, değişim listesi ve güncel çizimler ortak kimliklerle dosyalanır; sonraki arızalarla karşılaştırılabilir halde teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Pipe Failure / Corrosion Analysis — Potter Electric
  2. NFPA 25, ITM of Water-Based Fire Protection Systems Handbook

Sık Sorulan Sorular

Boru dışındaki pas iç korozyonu kanıtlar mı?

Dış yüzey bulgusu tek başına boru içindeki hasar mekanizmasını açıklamaz. Bağlantı kusuru, dış etki ve iç korozyon ihtimali ayrı incelenmelidir. Gerekli uzman değerlendirme ve numune çalışması, gerçek hasar kayıtlarına göre belirlenir.

Bir kaçak görülünce bütün borular değişmeli mi?

Bütün hat için yenileme kararı yalnız bir kaçak fotoğrafına dayandırılmamalıdır. Hasarın konumu, geçmiş onarımlar ve inceleme kapsamı değerlendirilir. Yerel değişim, geniş revizyon ve ilave araştırma seçeneklerinin gerekçeleri ayrı biçimde açıklanmalıdır.

Laboratuvar analizi hizmete otomatik dahil midir?

Analiz gereksinimi ve yöntemi inceleme planında ayrıca tanımlanır. Numunenin kim tarafından değerlendirileceği, raporun kapsamı ve yetkinlik koşulları teklif dosyasında belirtilmelidir. Gerekli rapor türü, uygulayıcı ve yetkinlik koşulları numune incelemesi öncesinde teyit edilir.

Azot jeneratörü korozyon incelemesinin yerine geçer mi?

Hayır. Azot ekipmanı entegrasyonu ayrı bir sistem kararıdır; mevcut borunun hasarını ve değişim ihtiyacını kendiliğinden açıklamaz. İnceleme bulguları, işletme koşulları ve seçilen kuru sistem düzeni birlikte değerlendirilerek gerekli işler ayrı kapsamlarla planlanır.

Tekliften önce hangi kayıtlar faydalıdır?

Sprinkler planı, boru kimlikleri, kaçak fotoğrafları ve önceki onarım listesi araştırmanın başlangıcını kolaylaştırır. Kayıtların hangi hat noktasına ait olduğu önemlidir. İşletme takvimi ve erişim kısıtları da inceleme ile uygulama programının hazırlanmasına yardımcı olur.

İnceleme İhtiyacınızı Birlikte Netleştirelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
