Sprinkler Sistemi Projelendirme.

Başlıkları saymıyoruz; risk, su dağılımı ve beslemeyi aynı projede çözüyoruz.

Sprinkler projesini yalnız tavana eşit aralıklarla başlık yerleştirmek olarak görmüyoruz. Yapının kullanımını, depolanan ürünleri, tavan geometrisini ve boru beslemesini birlikte değerlendiriyoruz. İstanbul ve Marmara'da yeni kurulum ve mevcut tesisat revizyonlarında sistem tipini, başlık özelliklerini ve hidrolik hesabı aynı veri setine dayandırıyoruz. Mimari ve mekanik engelleri uygulama öncesinde koordine ederek test, alarm ve işletme teslimini proje kapsamına katıyoruz.

Projenizi Konuşalım Teknik Detayları İnceleyin

İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama

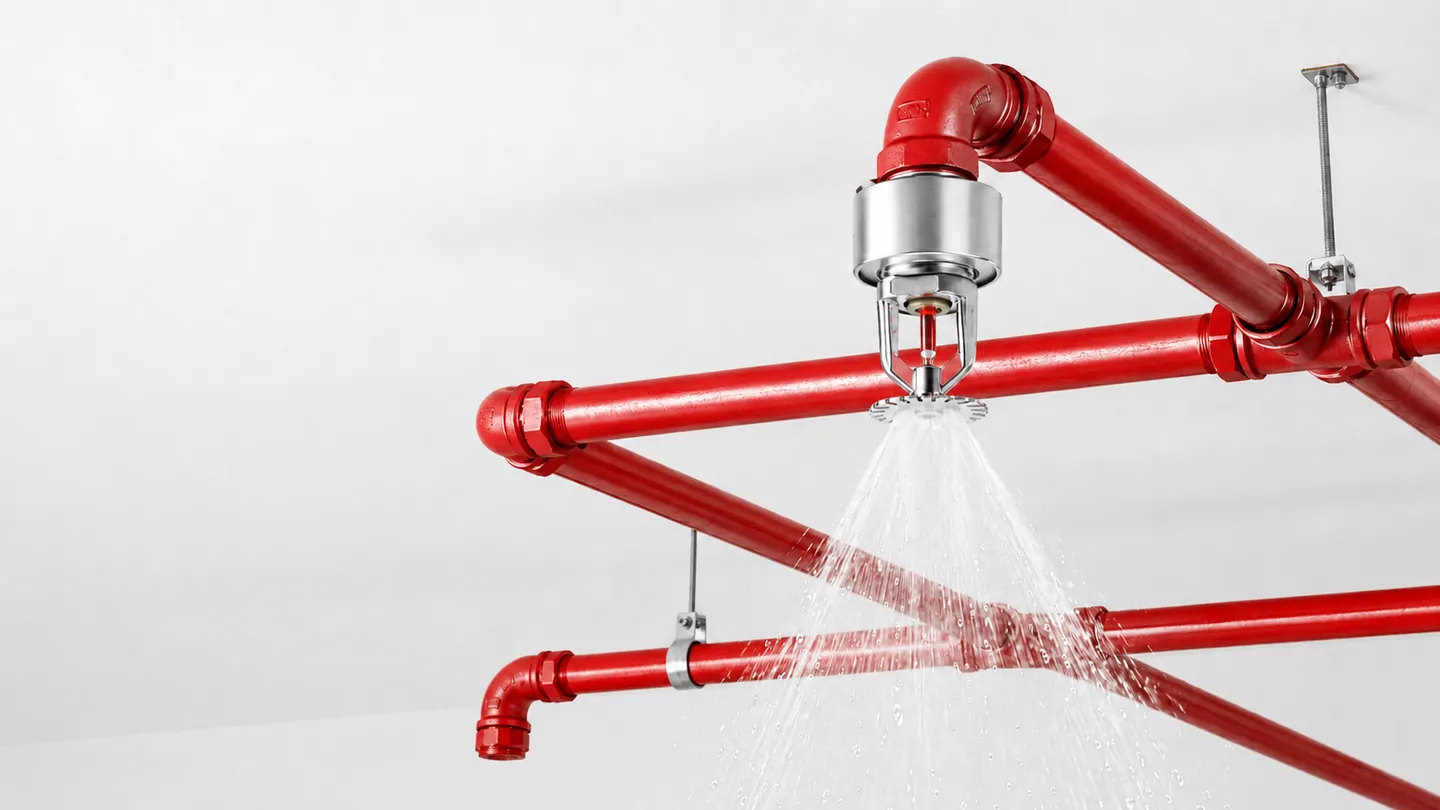

Kırmızı yangın boru hattına bağlı çalışan pendent tip sprinkler başlığı — PROJEDEN UYGULAMAYABaşlıkları saymıyoruz; risk, su dağılımı ve beslemeyi aynı projede çözüyoruz.Temsili Görsel

Kullanımı tasarımın başına alıyoruz

Mekânın işlevi, depolama ve ürün bilgilerini topluyor; risk değerlendirmesini yalnız bina adına göre yapmıyoruz.

Başlık ile çevresini birlikte seçiyoruz

Başlık tipi ve yerleşimini tavan, kiriş, kanal ve raflarla karşılaştırıyor; ürünün izin verdiği kullanım sınırlarını doğruluyoruz.

Hesabı sahayla eşleştiriyoruz

Gerçek boru güzergâhı, bağlantılar ve su kaynağını hesapla karşılaştırıyor; test ve alarm kontrollerini teslim kapsamına ekliyoruz.

SİSTEMİN BÜTÜNÜ

Doğru Sistem, Doğru Çalışma Koşulu.

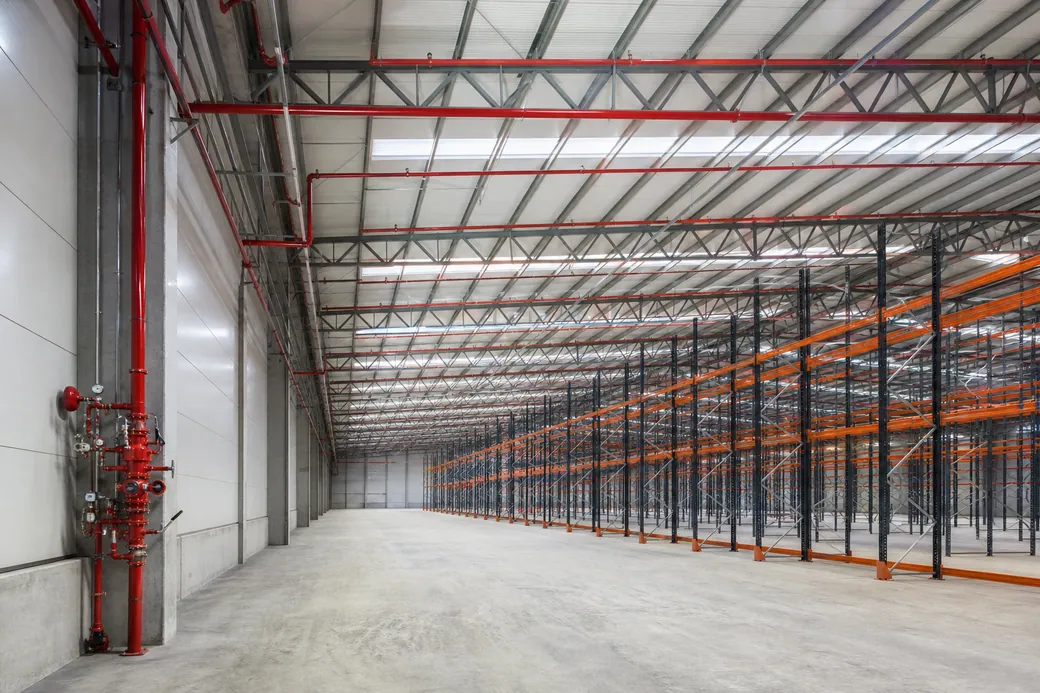

Depo rafları ve tavan borulamasıyla birlikte ele alınan sprinkler yerleşimi.

SİSTEM / YAPI / İŞLETME

Aynı büyüklükteki bir ofis ve depo aynı sprinkler tasarımına sahip olmak zorunda değildir. Kullanım, ürün ve depolama düzeni risk değerlendirmesini değiştirir. Başlık modelini ve su ihtiyacını bu verilerden sonra belirliyoruz. Kiriş, hava kanalı ve raf yerleşimini inceliyor; gerekli yerleşimi dekoratif bir ızgaranın içine sığdırmaya çalışmak yerine koruma amacından başlayarak mimariyle koordine ediyoruz. Kullanılacak tasarım esası ve proje sınırını raporda açık yazıyoruz.

Mevcut bir sistemde yapılan küçük değişiklik, hesapta veya kapsamada önemli sonuç doğurabilir. Yeni bölme, asma tavan veya depolama yüksekliği değişikliğini yalnız başlık taşıma işi olarak tanımlamıyoruz. Su kaynağı ve kontrol vanalarını da değerlendiriyoruz. Uygulanan boru güzergâhını hesabın girdileriyle karşılaştırarak son çizimleri güncelliyor; işletmenin ileride hangi değişiklikte yeniden değerlendirme istemesi gerektiğini teslim dosyasında anlaşılır biçimde gösteriyoruz.

Yapınıza Uygun Seçim Kriterleri

01 / Yeni proje

Tavan ve mekanik hatlar kesinleşirken

Kullanım ve risk verilerini aldıktan sonra sistem tipini ve başlık ailesini belirliyoruz. Boru yerleşimini mimari ve mekanik modellerle koordine ediyoruz. Su kaynağı verisini hidrolik hesaba işleyerek test bağlantıları ve kontrol vanalarının işletme erişimini tasarım aşamasında hazırlıyoruz.

KRİTİK TEKNİK BİLGİLER

Detaylar, Sistemin Sonucunu Belirler.

Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.

Normal otomatik başlık dumanla açılmaz

Termal elemanlı normal otomatik sprinkler, çevresinde oluşan ısıya tepki verir; duman algılayıcısının alarmı bütün kapalı başlıkları aynı anda açmaz. Yangından etkilenen başlıklar kendi çalışma koşullarında açılır. Açık nozullu deluge düzeni farklı bir sistemdir. Proje ve işletme anlatımında bu ayrımı koruyor; algılama, su kontrol vanası ve sprinkler elemanının görevlerini aynı mekanizma gibi göstermeden açık biçimde tanımlıyoruz.

Kontrol Noktası

Başlık tipi ve sistemin çalışma sırası, kapalı otomatik sprinkler ile açık nozullu deluge ayrımı korunarak tanımlanır.

Kaynak 1 · Kaynak 2

Başlık seçimi yalnız sıcaklık rengiyle yapılmaz

Yönelim, tepki türü, K faktörü, sıcaklık sınıfı ve kullanım onayları birlikte değerlendirilir. Aynı bağlantı çapı iki başlığı her durumda eşdeğer yapmaz. Kullanım ve tavan şartlarını seçilecek ürünün teknik sayfasıyla karşılaştırıyoruz. Gizli veya dekoratif başlıkta uyumlu kapak bileşenini de doğruluyor; ürün kimliğini ve uygulama koşullarını son çizimle satın alma listesinde aynı biçimde gösteriyoruz.

Kontrol Noktası

Başlık model/SIN bilgisi, yönelim, tepki, sıcaklık, K faktörü ve uygun aksesuarlar teknik ürün listesine işlenir.

Kaynak 3 · Kaynak 4

Su hesabı gerçek boru ağıyla kurulur

Hidrolik hesapta başlığın debi-basınç davranışı boru, bağlantı ve kot kayıplarıyla birlikte ele alınır. Gereken tasarım alanı ve ortak tüketim kabul edilen tasarım esasına bağlıdır. Uygulamada daha uzun güzergâh veya yeni dirsek oluşursa bunları hesap girdileriyle karşılaştırıyoruz. Pompa katalog değerini başlıkta kalan basınca eşitlemeden, su kaynağından tasarım bölgesine kadar bütün yolu değerlendiriyoruz.

Kontrol Noktası

Su kaynağı, tasarım talebi, gerçek iç çaplar, bağlantılar ve kotlar güncel hesap raporunda birlikte doğrulanır.

Kaynak 4 · Kaynak 5

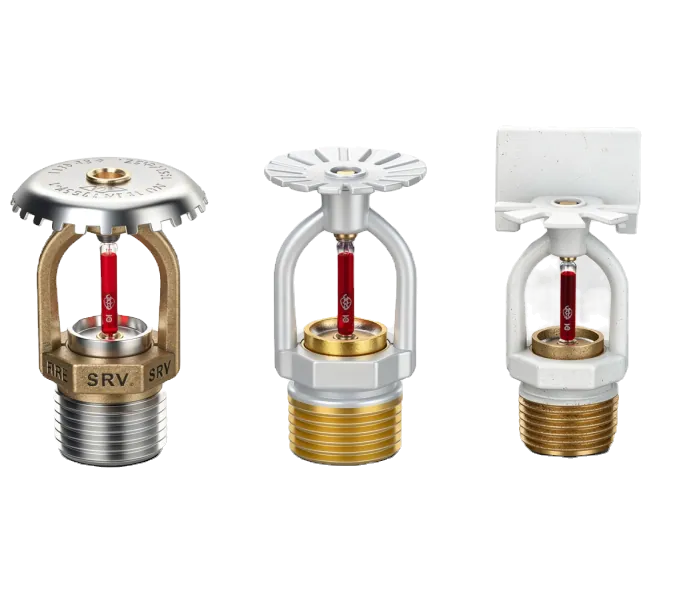

Farklı bağlantı ve montaj tiplerine sahip sprinkler başlıkları.

Kanal ve kirişler su dağılımını değiştirebilir

Başlık düzgün görünüyor olsa da yakındaki geniş bir kanal veya kiriş korunan alanı etkileyebilir. Engelleri yalnız başlıkla fiziksel çarpışma açısından incelemiyoruz. Seçilmiş başlık ailesinin yerleşim kurallarıyla birlikte tavan geometrisini ve altında kalan alanları değerlendiriyoruz. İnternetten tek bir mesafe kuralını her başlığa uygulamak yerine ürün ve proje şartlarına bağlı çözümü belirliyor; değişen mimari uygulamayı tekrar kontrol ediyoruz.

Kontrol Noktası

Tavan, kanal, kiriş ve diğer engeller seçilmiş başlığın kullanım/yerleşim şartlarıyla karşılaştırılır.

Kaynak 4 · Kaynak 6

Donma ve işletme koşulu sistem tipini etkiler

Islak, kuru ve ön tepkili düzenlerin çalışma sıraları aynı değildir. Donma ihtimali, korunacak ekipman ve işletme ihtiyacı sistem seçiminde değerlendirilir. Soğuk bir hacimde yalnız başlık değiştirmenin borudaki su sorununu çözdüğünü varsaymıyoruz. Seçilen vana düzenini, hava/gaz beslemesini ve kontrol arayüzlerini ürün talimatıyla birlikte inceliyor; test ve drenaj erişimini gerçek servis alanına göre koordine ediyoruz.

Kontrol Noktası

Sistem tipi, ortam koşulu, vana düzeni, arayüzler ve servis erişimi ortak tasarım raporunda tanımlanır.

Kaynak 2 · Kaynak 4

Kontrol vanası ve akış alarmı işletmede izlenebilir olmalı

Koruma yalnız boru ve başlıklardan oluşmaz. Bölüm vanaları, test bağlantıları ve akış alarmı işletmenin sistemi takip etmesini sağlar. Biz bu noktaların hangi alanı etkilediğini çizimde gösteriyoruz. Planlı testte alarm komutunun ilgili sisteme ulaştığını sorumlu ekiplerle kontrol ediyoruz. Bakım sırasında kapatılan bölümün tekrar hizmete alınmasını kayıt altına alarak teslimi yalnız montaj bitişi olarak tanımlamıyoruz.

Kontrol Noktası

Kontrol bölgeleri, vana konumları, test bağlantıları ve gerçek alarm geri bildirimleri teslim kayıtlarıyla eşleştirilir.

Kaynak 5 · Kaynak 7

KEŞİF VE SİSTEM SEÇİMİ

Hangi Veri, Hangi Kararı Değiştirir?

ParametreKeşifte İncelediğimizTasarıma Etkisi

01Kullanım

İşlev, ürün, ambalaj ve depolama düzeni

Risk değerlendirmesini ve uygulanacak tasarım şartlarını belirliyoruz.

02Geometri

Tavan, kiriş, kanal ve raf yerleşimi

Başlık tipini, yerleşimini ve engellere karşı gereken koruma çözümünü inceliyoruz.

03Su kaynağı

Debi-basınç verisi, depo ve pompa koşulları

Hesap talebini gerçek besleme kapasitesiyle karşılaştırıp gereken değişikliği belirliyoruz.

04Çevre

Donma ihtimali, servis ve işletme şartları

Sistem tipiyle test, drenaj ve kontrol düzenini aynı plan içinde hazırlıyoruz.

BÜTÇE VE TEKLİF KAPSAMI

Sprinkler bütçesini koruma şartlarına göre açıklıyoruz

Metrekare veya başlık adedi ilk bilgi olabilir; kesin kapsamı tek başına vermez. Başlık ailesi, boru sistemi, tavan engelleri ve su beslemesi bütçeyi etkiler. Teklifte projelendirme, hesap, montaj ve test kapsamını ayrı gösteriyor; mevcut sistem revizyonunda kesinti ve mimari tamirat sınırlarını baştan netleştiriyoruz.

Risk ve seçilmiş sprinkler başlıkları
Boru ağı, bağlantılar ve destekler
Su kaynağı ve kontrol vana grupları
Hidrolik hesap, koordinasyon ve test teslimi

DEVREYE ALMA VE TESLİM

Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.

Ürün ve yerleşimi inceliyoruz

Başlık kimliklerini, yönelimleri ve tavan engellerini proje üzerinden kontrol ediyoruz. Gerçek uygulamayla çizim arasındaki değişiklikleri son dosyaya işliyoruz.

Hat ve beslemeyi doğruluyoruz

Planlanan hat kontrol ve testlerini uygulama programına alıyoruz. Su kaynağı ve boru girdilerini hidrolik hesabın son sürümüyle karşılaştırıyoruz.

Alarm ve kontrolü test ediyoruz

Bölüm vanaları, test bağlantıları ve akış alarmı için ilgili ekiplerle test hazırlığını yapıyoruz. Beklenen komutları gerçek geri bildirimle eşleştiriyoruz.

İşletme sınırlarını teslim ediyoruz

Tasarım koşulları, son çizimler ve ürün listesini bir araya getiriyoruz. Kullanım veya raf değişikliği sonrası tekrar değerlendirme gerektiren noktaları işletmeye açıklıyoruz.

SAHADAN ÖRNEKLER

Sprinkler Tesisatı Uygulamalarımız

Proje kartlarında belirtilen kapsam, gerçekleştirdiğimiz mekanik tesisat çalışmalarını gösterir.

Hadımköy, İstanbul

Ekoteks İş Merkezi

Ticari Klima · Yangın Söndürme · Sıhhi Tesisat · Havalandırma

Hadımköy, İstanbul

Kale Perlit Hadımköy Ofis

VRF Klima · Yangın Söndürme · Yerden Isıtma · Havalandırma

SCA / PROJELER

Gerçek Yapılar.
Birlikte Çalışan Sistemler.

Tüm Projelerimizi İnceleyin

SIK SORULAN SORULAR

Karar Vermeden Önce.

Sprinkler Sistemi Projelendirme hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.

Sorunuzu Bize İletin

Duman alarmı çalışınca tüm sprinklerler açılır mı?

Normal termal elemanlı kapalı otomatik başlıklar ısıya kendi çalışma koşullarında tepki verir. Duman alarmı bütün başlıkları açan bir komut değildir. Açık nozullu deluge düzenini ve farklı vana senaryolarını bu normal başlık davranışından ayrı değerlendiriyoruz.

Sprinkler projesi yalnız metrekareden hazırlanabilir mi?

Alan başlangıç verisidir; kullanım, ürün, depolama, tavan ve su beslemesi de gerekir. Bunları topladıktan sonra risk ve başlık seçimini yapıyoruz. Yerleşimle hidrolik hesabı birlikte hazırlayarak teklifin hangi koşullara dayandığını açıkça gösteriyoruz.

Asma tavanı değiştirince başlıkları yalnız uzatabilir miyiz?

Yeni tavan yüksekliği ve geometrisi başlık yerleşimini, engelleri ve boşlukların korunma durumunu değiştirebilir. Başlık uzatmayı otomatik bir çözüm saymıyoruz. Ürün koşullarını ve boru değişikliğini proje üzerinden değerlendirerek gereken revizyonu belirliyoruz.

Depoda raf yüksekliği değişirse mevcut sistem yeterli kalır mı?

Ürün, ambalaj, depolama biçimi ve raf yüksekliği tasarım şartlarını etkiler. Mevcut projenin hangi koşullara göre hazırlandığını inceliyoruz. Yeni düzenle karşılaştırıp başlık, su ihtiyacı veya raf içi koruma açısından gereken değerlendirmeyi açıklıyoruz.

Mevcut tesisatın hidrolik yeterliliğini kontrol edebilir misiniz?

Mevcut çizim, başlık ve boru bilgilerini saha uygulamasıyla karşılaştırıyoruz. Su kaynağı verisi ve tasarım koşullarıyla hesabı inceliyoruz. Eksik bilgi için gereken ölçüm veya rölöveyi belirleyip kontrolün kapsamını ve bulunan farklılıkları raporluyoruz.

Teknik Kaynaklar ve Tasarım Esasları

Teknik yaklaşımımızın dayandığı kaynaklar. Ürün seçimi ve uygulama değerlerini ilgili modelin güncel teknik dokümanıyla ve projenin gereklilikleriyle birlikte değerlendiriyoruz.
