Boya Kabini Egzoz ve Besleme Havası Tasarımı

Boya kabini tasarımında besleme ve egzoz gerçek proses ve kabin geometrisiyle birlikte seçilir. SCA Mühendislik filtre, fan ve kontrol arayüzlerini aynı hava yolunda değerlendirir; ayrı uzman doğrulamalarını teklif kapsamına bağlar.

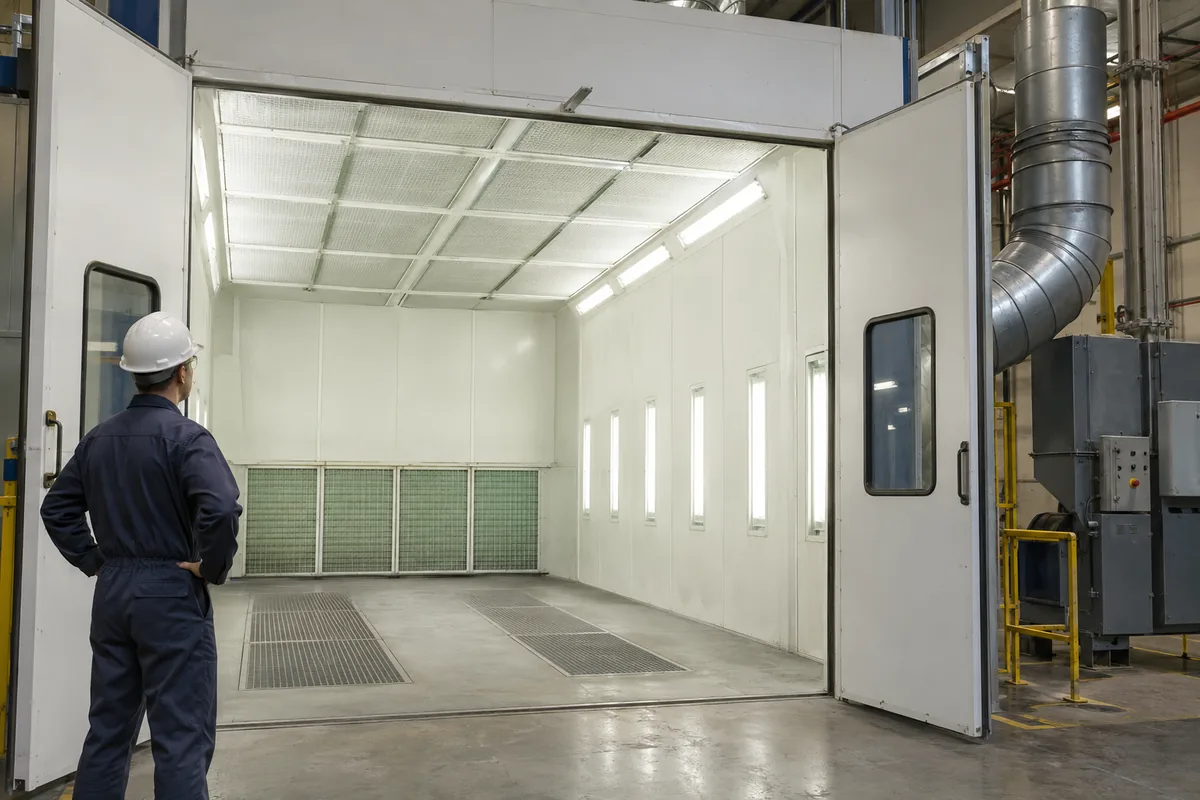

Boya kabinindeki tavan filtreleri, zemin ızgaraları ve dış kanal bağlantısını gözlemleyen teknisyen.
Kavramsal hizmet görseli: Boya kabinindeki tavan filtreleri, zemin ızgaraları ve dış kanal bağlantısını gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Kabin hava yolu ve entegrasyon kapsamı

Proses farkı seçim girdilerini değiştirir.

Hizmette ele alınan işler

  • Boya/proses, kabin açıklıkları ve mevcut ekipman araştırması
  • Besleme, filtre, egzoz ve dış bağlantı yerleşimi
  • Mekanik montaj, elektrik/kontrol ve son kayıt koordinasyonu

Kapsamın sınırları

  • Maruziyet ve özel risk doğrulamasının dahil/hariç durumu teklifimizde ayrı belirtilir.
  • Gerçek kapasite ve ürün seçimi kabin/proses koşuluna dayanır.

Kabin hava düzenini tek fan bedeliyle karşılaştırmayın

Teklif; proses araştırması, besleme/egzoz ekipmanı ve montaj erişimine bağlı hazırlanır. Filtre, kontrol ve özel risk işleri ayrı uzman kapsamı gerektirebilir. Mevcut kayıtların eksikliği keşif işini etkiler. Maruziyet doğrulaması ve diğer kabul işlemlerinin dahil olup olmadığını teklifimizde ayrı belirtiriz.

  • Proses ve kabin araştırması
  • Besleme/egzoz ekipmanları
  • Filtre ve bağlantı düzeni
  • Elektrik/kontrol koordinasyonu
  • Uzman doğrulama ve teslim

Teklif İçin Gerekli Bilgiler

  • Kabin planı ve açıklıklarını paylaşın.
  • Boya/proses girdilerini uzman bilgisiyle ekleyin.
  • Fan, filtre ve kontrol kimliklerini hazırlayın.
  • Üretim takvimi ve yeni kullanım değişikliklerini belirtin.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Kabin yerleşimi ve işlem yönü, kirleticinin kaynakta yakalanmasına ilişkin tasarım girdileridir. Ürünün adıyla birlikte proses uzmanının sağlayacağı bilgiler gerekir. Besleme ve egzozun birbirinden bağımsız seçilmesi kabin davranışını açıklamaz; filtre ve çevre bağlantılarının kayıtları aynı dosyada araştırılır.

Mevcut kabinde fan veya filtre revizyonu yapılırken eski hava yolu ve kontrol düzeni incelenir. Maruziyet veya özel risk doğrulaması ayrı uzman işi olabilir. Hizmetin proje, montaj ve koordinasyon sınırlarını açık belirtiriz. Kişisel koruma, boyama prosedürü ve ayrı sağlık/patlama riski doğrulaması ilgili uzman görevleriyle koordine edilir.

Prosesi gerçek veriyle tanımlayın
Boya türü ve kullanım koşulları uzman girdileriyle hazırlanır. Farklı püskürtme işlemleri tek kabin çözümü gibi ele alınmaz.
Hava yollarını birlikte gösterin
Besleme, filtre ve egzoz aynı yerleşimde incelenir. Yalnız fan etiketi kabinin bütün havalandırma koşulunu tarif etmez.
Ayrı uzman işleri belirleyin
Özel risk, maruziyet ve kontrol değerlendirmeleri kendi sorumluluklarıyla açıklanır. Genel kabin montajından sertifika veya uygunluk sonucu çıkarılmaz.

Üretim alanına kabin yerleştirilirken

Kabin ve proses bilgileri besleme/egzoz güzergâhlarıyla birlikte hazırlanır. Çevre engelleri ve gerekli uzman girdileri gösterilir; montaj yalnız fan bağlantısına indirgenmez.

  • Proses/kabin verileri
  • Besleme ve egzoz planı
  • Uzman risk bilgileri

Seçimi ve Kapsamı Etkileyen Veriler

Proses

İncelenen bilgi
Boya ve işlem bilgileri.
Karara etkisi
Gerekli uzman risk girdileri hazırlanır.

Geometri

İncelenen bilgi
Kabin ve açıklık planı.
Karara etkisi
Besleme/egzoz yerleşimi değerlendirilir.

Ekipman

İncelenen bilgi
Filtre ve fan ürün koşulları.
Karara etkisi
Korunacak ve yeni bileşenler ayrılır.

Kontrol

İncelenen bilgi
Elektrik/program kayıtları.
Karara etkisi
Arayüz ve doğrulama sorumlulukları belirlenir.

Sistem Seçiminde Teknik Koşullar

Boya ve işlem girdileri

Boya türü ve işlem koşulları proses uzmanının verileriyle tanımlanır.

Kabin geometrisi ve açıklıkları

Kabin açıklıkları ve çalışma yerleşimi hava yolu çizimine bağlanır.

Besleme ile egzoz ilişkisi

Besleme, filtre ve egzoz aynı sistem şemasında gösterilir.

Filtre ve ekipman koşulları

Filtre/fan seçimi proses, hava koşulu ve servis erişimiyle değerlendirilir.

Kontrol ve özel risk arayüzü

Kontrol, elektrik/program ve özel risk sorumlulukları ayrılır.

Doğrulama ve işletme kayıtları

Son kayıtlar esas alınan proses ve ayrı uzman doğrulama kapsamını içerir.

Boya ve işlem girdileri — ayrıntılar

Kabin değerlendirmesine boya türü ve ilgili kullanım koşullarıyla başlanır. Proses uzmanının sağlayacağı bilgiler seçim dosyasına alınır. HSE kaynakları püskürtme işlemi ve kaynakta emiş bağlamını destekler; buradan tüm ürünlere aynı kapasite veya risk sonucu çıkarılmaz. Boya türünü, kullanım koşullarını ve proses uzmanının verilerini envanter dosyasında toplarız. Solvent, toz veya başka işlem farkları açıkça kaydedilir; bilinmeyen ürün koşulları kesin uygunluk bilgisi olarak sunulmadan gerekli uzman araştırmasına bağlanır.

Kontrol: Boya ve işlem koşulları yetkin proses bilgisiyle tanımlanmalı.

Kabin geometrisi ve açıklıkları — ayrıntılar

Kabin boyutu, açık bölümleri ve çalışma erişimi plan üzerinde kaydedilir. İşlem yönü ve ürünün kabin içindeki konumu ilgili girdilerdir. Genel lokal emiş rehberi yakalama geometrisinin önemini teknik bağlamda açıklar. Gerçek tasarım yöntemini yetkin proje ekibi belirler. Mevcut geometriyi ve değişecek yapı/servis noktalarını anlaşılır yerleşim dosyasında gösteririz.

Kontrol: Kabin açıklıkları ve çalışma yerleşimi hava yolu çizimiyle eşleştirilmeli.

Besleme ile egzoz ilişkisi — ayrıntılar

Kabin besleme ve egzozu aynı hava düzeninin parçaları olarak incelenir. Besleme kaynakları, filtre ve egzoz bağlantıları güncel çizimde gösterilir. Eski fanın etiket bilgisi bütün kabin davranışını açıklamaz. Proje sorumlusu gerçek proses koşullarına göre gereken değerlendirmeyi yapar. Hız ve hava miktarı gerçek proses ve kabin koşuluyla seçilir. Kaynaktaki belirli örnekler uzman karşılaştırmasına teknik referans sağlar; farklı kabinlere genel tasarım değeri olarak aktarılmaz.

Kontrol: Besleme, filtre ve egzoz tek sistem şemasında görünmeli.

Filtre ve ekipman koşulları — ayrıntılar

Filtre ve fan ürünlerinin kullanım koşulları mevcut proses ve hava yolu verileriyle karşılaştırılır. Korunacak donanım ile yeni ekipman ayrı listelenir. Filtrede bir değişiklik, hava performansı ve işletme erişimi için ayrıca inceleme gerektirebilir. Filtre ve çalışma koşullarını tanımlanan kirletici/proses için değerlendiririz. Gerekli ürün araştırması, uzman risk bilgisi ve bakım erişimi açık iş kalemlerine dönüştürülerek genel fan bedelinin bütün kabin revizyonu gibi sunulması önlenir.

Kontrol: Ürün seçiminde proses, hava koşulu ve servis erişimi birlikte araştırılmalı.

Kontrol ve özel risk arayüzü — ayrıntılar

Kabin, fan ve ilgili kontrol noktaları ortak bir giriş-çıkış listesinde gösterilir. Özel risk bulunabilecek proseslerde ekipman koşulları yetkin uzmanlarca değerlendirilir. HSE kaynağı farklı risklerin ayrı incelenmesi bağlamını sunar; Türkiye için zone veya sertifika hükmü çıkarılmaz. Kontrol listesinde makine programı, elektrik ve proses sorumluluklarını ayrı gösteririz; işletme yetkilerini ilgili ekiplerle belirleriz.

Kontrol: Kontrol ve özel risk işleri ilgili uzman sorumluluklarıyla ayrılmalı.

Doğrulama ve işletme kayıtları — ayrıntılar

Kabin revizyonu sonrası kontrol kapsamı seçilen ürün ve gerçek proses koşullarına göre yetkin ekiple hazırlanır. Gerekli maruziyet veya ayrı risk doğrulaması farklı hizmet sınırlarıyla gösterilir. Son hava yolu, ekipman ve kontrol kayıtları işletmeye teslim edilir. Bu iş akışı uzman raporlarıyla eşleştirilir; kabin montajı sağlık veya patlama güvenliği garantisi olarak sunulmaz. Sonraki boya ve üretim değişikliklerinin yeniden değerlendirilmesi için esas alınan proses bilgileri dosyada korunur.

Kontrol: Son kayıtlar esas alınan proses ve ayrı uzman doğrulama kapsamını belirtmeli.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Fotoğrafta görünen üç yerleşim parçası

Boya kabinindeki tavan filtreleri, zemin ızgaraları ve dış kanal bağlantısını gözlemleyen teknisyen.

Görünen elemanlar işaretlidir; tüm besleme-egzoz yolu aşağıdaki ayrı şemada açıklanır.

  1. Tavan filtreleriKabin tavanındaki filtre bölgesi.
  2. Zemin ızgaralarıKabin tabanındaki görünür ızgara bölgesi.
  3. Dış kanal bağlantısıKabin dışında görülen kanal; resim tüm güzergâhı göstermez.

Tavan filtreleri

Tavan bölgesindeki filtre alanları besleme/filtre düzeninin incelenecek parçasıdır.

Zemin ızgaraları

Kabin tabanındaki ızgaralar örnek hava yolunda ayrıca gösterilir.

Dış bağlantı

Kabin dışına devam eden kanal bağlantısı tüm güzergâhla birlikte değerlendirilir.

Tavan filtrelerinden dış bağlantıya örnek hava yolu

Kavramsal kabin besleme ve egzoz güzergâhı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili aşağı akışlı kabin örneği; gerçek kabin yönü, kapasitesi ve ürün bağlantıları proje/üretici koşullarıyla doğrulanır.

  1. Besleme kaynağı

    Gerçek ürün ve hava yolu koşulu.

  2. Tavan filtreleri

    Fotoğrafta görünen besleme tarafı elemanları.

  3. Kabin / işlem alanı

    Geometri, açıklık ve işlem yönü.

  4. Zemin ızgaraları

    Örnek egzoz tarafı hava yolu.

  5. Egzoz ekipmanı

    Filtre, fan ve kontrol ürün koşulları.

  6. Dış kanal bağlantısı

    Gerçek güzergâh ve çıkış koordinasyonu.

Bağlantılar

  • Besleme kaynağı öğesinden Tavan filtreleri öğesine bağlantıBesleme
  • Tavan filtreleri öğesinden Kabin / işlem alanı öğesine bağlantıKabin hava yolu
  • Kabin / işlem alanı öğesinden Zemin ızgaraları öğesine bağlantıÖrnek aşağı akış
  • Zemin ızgaraları öğesinden Egzoz ekipmanı öğesine bağlantıEgzoz yolu
  • Egzoz ekipmanı öğesinden Dış kanal bağlantısı öğesine bağlantıDış bağlantı

Proses türüne göre istenen başlangıç kayıtları

Prosesİstenen kayıtlarKarşılaştırılacak alan
Solventli boya
Gerçek boya/ürün bilgisi, kullanım koşulu, proses uzmanı girdileri
Mevcut filtre/fan ve gerekli ayrı risk/maruziyet değerlendirmesi
Toz boya
Gerçek ürün/proses bilgisi, işlem yönü ve mevcut ekipman kimliği
Kabin hava yolu, filtre ve ayrı uzman risk koşulları
Yeni veya değişen proses
Eski/yeni kullanım kayıtları, planlanan üretim programı ve kabin değişikliği
Korunacak ekipman, değişecek bağlantı ve yeniden doğrulama kapsamı

Kontroller ve teslim

Kontroller ve Teslim

Hava çizimi

Kabin, filtre ve fanın son bağlantıları güncel planla eşleştirilir; korunmuş ve değişmiş ekipman ayrılır.

Kontrol kayıtları

Nokta ve program işleri ilgili sorumlularla son dosyada gösterilir; uzman arayüzleri açık bırakılmaz.

Doğrulama sınırı

Proje koşullarına bağlı kontrol ile ayrı maruziyet/risk işleri farklı rapor kapsamlarında açıklanır.

İşletmeye devir

Son ekipman ve proses girdileri işletmeye sunulur; sonraki ürün veya kullanım değişimlerinin değerlendirme ihtiyacı belirtilir.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Toz boya ve solventli boya aynı tasarımla ele alınır mı?

Proses ve risk girdileri farklı olabilir. Tek bir boya kabini adı altında aynı ürün, filtre veya kapasite önerilmez. Gerçek kullanım bilgisi ve yetkin uzman değerlendirmesiyle havalandırma ve ayrı risk işleri belirlenmelidir.

Yalnız egzoz fanını büyütmek yeterli midir?

Fan değişimi besleme, filtre ve kabin geometrisiyle birlikte incelenmelidir. Tek ekipman etiketi bütün hava düzenini açıklamaz. Yeni ürünün gerçek proses ve mevcut bağlantılara etkileri uzman proje değerlendirmesine bağlanmalıdır.

Bu iş sağlık veya patlama uygunluğu belgesi midir?

Böyle bir belge veya garanti otomatik olarak kapsamda değildir. Maruziyet ve özel risk doğrulaması ayrı yetkinlik, yöntem ve rapor gerektirebilir. Havalandırma projesi gerekli arayüzleri açıklar; farklı uzman hizmetler teklif dosyasında ayrı gösterilmelidir.

Mevcut filtre korunabilir mi?

Korunma kararı filtre ürün koşulu, gerçek boya/proses ve hava düzenine bağlıdır. Görünüm veya aynı ölçü yeterli değildir. Eksik ürün bilgileri ve kullanım değişimleri kaydedilerek gerekli araştırma ve uzman değerlendirme kapsamı hazırlanmalıdır.

Teklif için hangi veriler paylaşılmalı?

Kabin planı, boya/proses bilgisi, mevcut fan/filtre kimlikleri ve hava yolu çizimleri faydalıdır. Kontrol kayıtları ve planlanan üretim değişimi de eklenmelidir. Bu bilgiler montaj, kontrol ve ayrı uzman doğrulama işlerinin sınırlarını netleştirmeye yardımcı olur.
