Çamaşırhanede kurutucu egzozunu ve odanın ısı-nem yükünü ayrı değerlendiriyoruz. SCA Mühendislik, makine talimatlarını vardiya düzeniyle eşleştirerek besleme havası, temizlenebilir kanal ve yoğuşma tahliyesini birlikte planlıyor.

Temsili çamaşırhanede kurutma makinelerinin ayrı metal egzoz hatları, mahal havalandırması ve dış hava panjuru.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Makine egzozu ile genel oda havası

Makine türü ve üretici kurulum belgesi tasarımın ilk girdisidir.

Hizmette ele alınan işler

  • Makine listesi ve eşzamanlı kullanım analizi
  • Ürüne uygun egzoz ve besleme düzeni
  • Lif temizliği, yoğuşma ve servis erişiminin gösterilmesi

Kapsamın sınırları

  • Ortak hat her modelde uygun değildir.
  • Ek filtre veya terminal ürün direnciyle doğrulanır.
  • Genel oda fanı gerekli özel makine egzozunun yerine geçmez.

Makine bağlantısıyla oda havasını birlikte fiyatlandırıyoruz.

Bedeli makine sayısı kadar kurutucu tipi, ortak kanalın uygunluğu, güzergâh direnci ve gereken besleme havası belirler. Yoğuşma tahliyesi, temizlik kapakları ve makine çevresindeki servis boşluğu da uygulama kapsamına girer. Mevcut çamaşırhanede yeni cihaz eklemenin önceki hatları etkileyip etkilemediğini keşifte inceliyoruz. Genel oda havalandırmasıyla üreticiye özel egzoz bağlantılarını ayrı kalemler hâlinde göstererek, sonradan ortaya çıkabilecek eksikleri azaltıyoruz.

  • Makine tipi ve eşzamanlı kullanım
  • Egzoz güzergâhı ve üretici sınırları
  • Besleme havası ve genel oda yükü
  • Yoğuşma ile temizlik erişimi

Teklif İçin Gerekli Bilgiler

  • Makine marka-model ve kurulum belgeleri
  • Vardiya programı ile eşzamanlı kullanım
  • Mevcut kanal ve dış terminal fotoğrafları
  • Temiz-kirli iş akışı ve servis alanı

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Kurutucunun kendi fanı, her uzunlukta ve her ortak kanalda aynı şekilde çalışacağı anlamına gelmez. Üreticinin izin verdiği egzoz düzeni, basınç koşulu ve makine arkasındaki boşluk uygulamada korunmalıdır. Genel oda egzozunu cihaz hattıyla gelişigüzel birleştirmiyoruz. Birden fazla makine aynı anda çalışıyorsa, kanal içindeki karşılıklı etkiyi ve yeni hava ihtiyacını ayrı değerlendirip bağlantı ve işletme senaryosunu yazıyoruz.

Nemli hava uzaklaştırılırken uygun besleme havası sağlanmazsa oda içi basınç ve cihaz çalışma koşulları değişebilir. Kapı aralığını veya rastgele bir pencereyi tek çözüm kabul etmiyoruz. Besleme açıklıklarının kapatılmaması, egzozun tekrar içeri alınmaması ve kanalın temizlenebilir olması tasarım girdileridir. Lif ve yoğuşma kontrolü için servis alanı ayırıyor; kurutucu üreticisinin ürününe özel talimatını genel havalandırma alışkanlıklarının önünde tutuyoruz.

Cihaz talimatı esas
Her kurutucunun egzoz ve besleme gereksinimini kendi belgesinden alıyoruz; farklı modelin bağlantı ölçüsünü bütün makineler için kullanmıyoruz.
Hava dengesi korunur
Kurutucu egzozu ve oda havalandırmasının toplam etkisini inceliyor; besleme havası eksikliğinin işletme sırasında kapı ve cihaz davranışını değiştirmesini önlüyoruz.
Temizlenebilir güzergâh
Lif birikimi ve yoğuşma için erişim planı hazırlıyoruz. Sonradan ulaşılamayan dirsek veya ortak hattı bakım tasarımında sorun kabul ediyoruz.

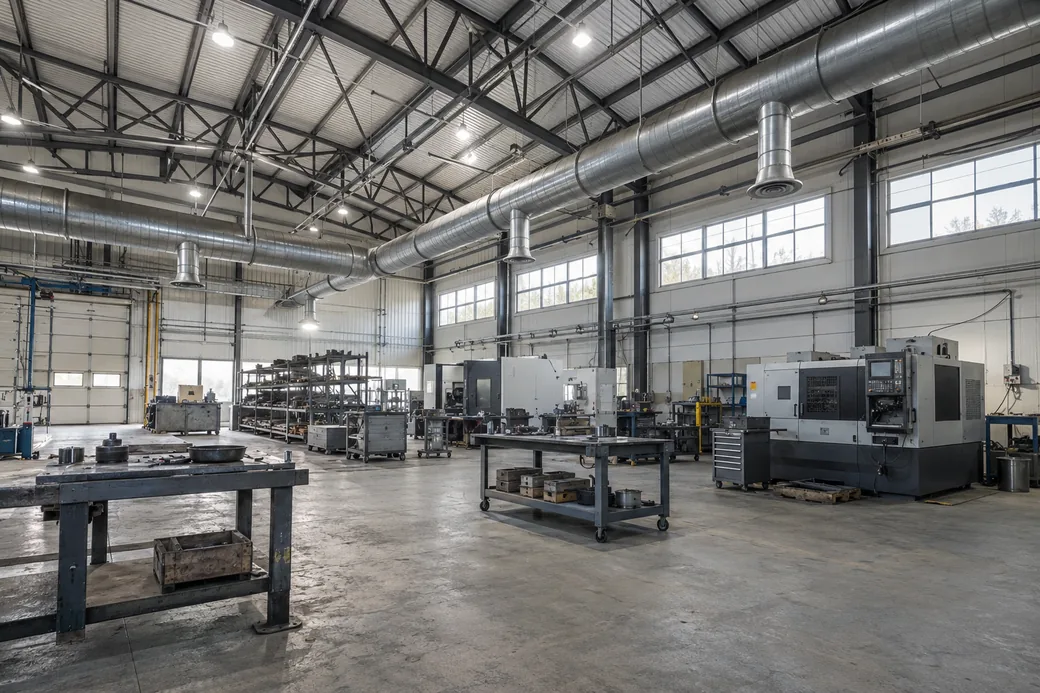

Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları.

Eşzamanlı makineleri birlikte değerlendirin

Vardiyada bütün kurutucuların çalıştığı durumda egzoz ve besleme gereksinimini kontrol ediyoruz. Tek cihazın katalog verisini çoğaltmakla yetinmiyor, ortak kanalın uygunluğunu üretici koşullarıyla inceliyoruz. Kapıların normal işletme konumunu ve çalışanların kullanım alanını test senaryosuna katıyoruz.

  • Makine listesi ve eşzamanlı çalışma
  • Ortak hattın üreticiye uygunluğu
  • Kapalı kapılarda besleme havası

Seçimi ve Kapsamı Etkileyen Veriler

Makine

İncelenen bilgi
Tip ve üretici talimatı
Karara etkisi
Egzoz bağlantısını ve çevre boşluklarını ürüne özel verilerle projeye işliyoruz.

Çalışma

İncelenen bilgi
Vardiya ve eşzamanlı makineler
Karara etkisi
Ortak hat ve besleme ihtiyacını en yoğun kullanım senaryosuyla değerlendiriyoruz.

Güzergâh

İncelenen bilgi
Dirsek, terminal ve düşük noktalar
Karara etkisi
İlave direnç ile yoğuşmayı aynı hat üzerinde inceleyip gerekli erişimi bırakıyoruz.

Oda

İncelenen bilgi
Yıkama, ütü ve personel yükü
Karara etkisi
Genel havalandırmayı cihaz egzozunun yerine koymadan ayrı tasarım girdileriyle ele alıyoruz.

Sistem Seçiminde Teknik Koşullar

Egzozlu kurutucu ile diğer tipleri ayırın

Kurutucu tipi özel egzoz ile oda ısı-nem yükünü değiştirir. Egzozlu, yoğuşmalı ve ısı pompalı modeller kendi belgeleriyle değerlendirilir; tek kanal ölçüsü bütün cihazlara uygulanmaz.

Besleme havası egzozun ayrılmaz girdisidir

Egzozla atılan havanın yerine uygun besleme sağlanır. Açıklıklar ve makine boşlukları normal kapı düzeninde kontrol edilir; başka yanma cihazlarıyla etkileşim ayrı değerlendirilir.

İlave kanal direnci makineyi etkiler

Uzunluk, dirsek ve dış çıkış elemanı makine egzoz direncini artırabilir. Ortak hat ve aksesuar uygunluğu üretici talimatıyla kontrol edilir; cihaz fanının her direnci aşacağı varsayılmaz.

Lif birikimi için temizlik yolu tasarlayın

Lif bakımında yalnız makine filtresi yeterli kapsam değildir. Dirsek, bağlantı ve gizli kanal bölümlerinin temizlik erişimi gösterilir; işletme gözlemi kayıtla takip edilir.

Yoğuşmanın yönünü ve tahliyesini belirleyin

Nemli egzoz soğuk yüzeyde yoğuşabilir. Düşük noktalar ve cihaz içine su dönüşü incelenir; tahliye ve erişim ürün talimatıyla birlikte çözülür.

Odanın genel yükü ayrı hesaplanır

Kurutucu bağlantısının uygunluğu bütün oda yükünü çözmez. Yıkama, ütü ve personel etkisi ayrı hesaplanır; yoğun vardiyada genel hava dengesi kontrol edilir.

Egzozlu kurutucu ile diğer tipleri ayırın — ayrıntılar

Her kurutucu aynı miktarda havayı odaya veya dışarıya taşımaz. Egzozlu, yoğuşmalı veya ısı pompalı cihazların havalandırma ihtiyaçlarını kendi belgelerine göre ele alıyoruz. Makine türü bilinmeden bir kanal çapı ya da hava miktarı vermiyoruz. Cihazın bağlantı göreviyle odanın sıcaklık ve nem kontrolünü ayırıyoruz. Böylece egzoz hattı gerektirmeyen bir cihaz için gereksiz bağlantı veya gereken cihaz için eksik tasarım oluşmuyor.

Kontrol: Makine tipi, egzoz bağlantısı ve oda içi ısı-nem etkisi ürün belgesine göre ayrı tanımlanmalıdır.

Besleme havası egzozun ayrılmaz girdisidir — ayrıntılar

Egzozlu kurutucu havayı çalıştığı hacimden alabilir; egzozla uzaklaştırılan havanın yerine, uygun bir yoldan yeterli besleme havası sağlanmalıdır. Odanın aşırı negatif basınçta kalması cihazın hava akışını ve kapı kullanımını etkileyebilir. Üreticinin besleme açıklığı ve makine çevresindeki boşluk koşullarını inceliyoruz. Açıklıkları sonradan kapatılabilecek bir yere yerleştirmiyor, işletmenin normal kapı düzeninde yeterli hava yolunun korunmasını kontrol ediyoruz. Başka yanma cihazları varsa etkileşimi ayrıca değerlendiriyoruz.

Kontrol: Besleme açıklıkları ve makine arkasındaki boşluk, kapılar normal konumdayken üreticinin koşullarına göre doğrulanmalıdır.

İlave kanal direnci makineyi etkiler — ayrıntılar

Uzun güzergâh, sık dirsek veya uygun olmayan dış egzoz çıkış elemanı, teknik adıyla terminal, egzoz direncini artırabilir. Makinenin kendi fanının bu direnci aşacağını varsaymıyoruz. Üretici tarafından kabul edilen hat düzenini ve bağlantı koşullarını kullanıyoruz. Ortak kanalda başka makinelerin etkisini ayrı inceliyoruz. Sonradan konulan bir panjur, filtre veya daraltmanın izin verilen akışı bozmaması için her parçanın uygunluğunu ürün talimatıyla karşılaştırıyoruz; evrensel bir egzoz aksesuar listesi kullanmıyoruz.

Kontrol: Kanal uzunluğu, dirsekler ve terminal direnci üreticinin kabul ettiği egzoz düzeniyle birlikte kontrol edilmelidir.

Lif birikimi için temizlik yolu tasarlayın — ayrıntılar

Kurutucu hattında taşınan lif, makine filtresinden sonraki hava yolunun bakımını önemli hâle getirir. Dirsekler ve ulaşılması zor bölümler için temizlik erişimini planlıyoruz. Kanalı gizlemeden önce kapakların konumunu ve cihazın bağlantısının nasıl ayrılacağını gösteriyoruz. Bakım ihtiyacını sadece üreticinin makine filtresine indirmiyoruz. İşletme süresi ve gözlem kayıtlarıyla temizlik düzeni belirlenmesi, sonradan kanalın sökülmesini gerektiren birikimlerin fark edilmesine yardımcı olur.

Kontrol: Temizlik erişimi cihaz filtresiyle sınırlı kalmamalı; kanalın dirsek ve bağlantı bölgeleri servis planında gösterilmelidir.

Yoğuşmanın yönünü ve tahliyesini belirleyin — ayrıntılar

Nemli egzoz soğuk kanal yüzeyleriyle karşılaştığında yoğuşma oluşabilir. Güzergâhın düşük noktalarını ve suyun cihaz içine dönme olasılığını inceliyoruz. Üretici talimatına uygun drenaj ve bağlantı düzenini seçiyoruz. Yalnız kanala yalıtım ekleyerek bütün işletme durumlarında yoğuşmanın yok olacağını söylemiyoruz. Tahliye erişimi, sızdırmazlık ve bakım kontrolünü birlikte projeye katıyor; dış terminalden odaya geri taşınmayı ayrıca değerlendiriyoruz.

Kontrol: Kanalın düşük noktaları, yoğuşma tahliyesi ve cihaz içine su dönmesi olasılığı montajdan önce incelenmelidir.

Odanın genel yükü ayrı hesaplanır — ayrıntılar

Cihaz egzozunun uygun bağlanması, çamaşırhanenin bütün sıcaklık ve nem yükünün çözüldüğü anlamına gelmez. Yıkama, ütüleme ve kullanıcıların etkisini ayrıca değerlendiriyoruz. Kirli ve temiz iş akışını bozmayacak hava dağılımı üzerinde çalışıyoruz. Oda havalandırmasının emişi cihaz bağlantısını gereksiz yere etkilememelidir. İşletmede yoğun vardiya koşulunu ölçerek yalnız boş alanda yapılan kontrolün gerçek kullanım düzenini temsil etmesini beklemiyoruz.

Kontrol: Genel oda havalandırması, cihaz egzozundan ayrı yük ve hava dengesi hesabıyla değerlendirilmeli; yoğun vardiya kontrolüne alınmalıdır.

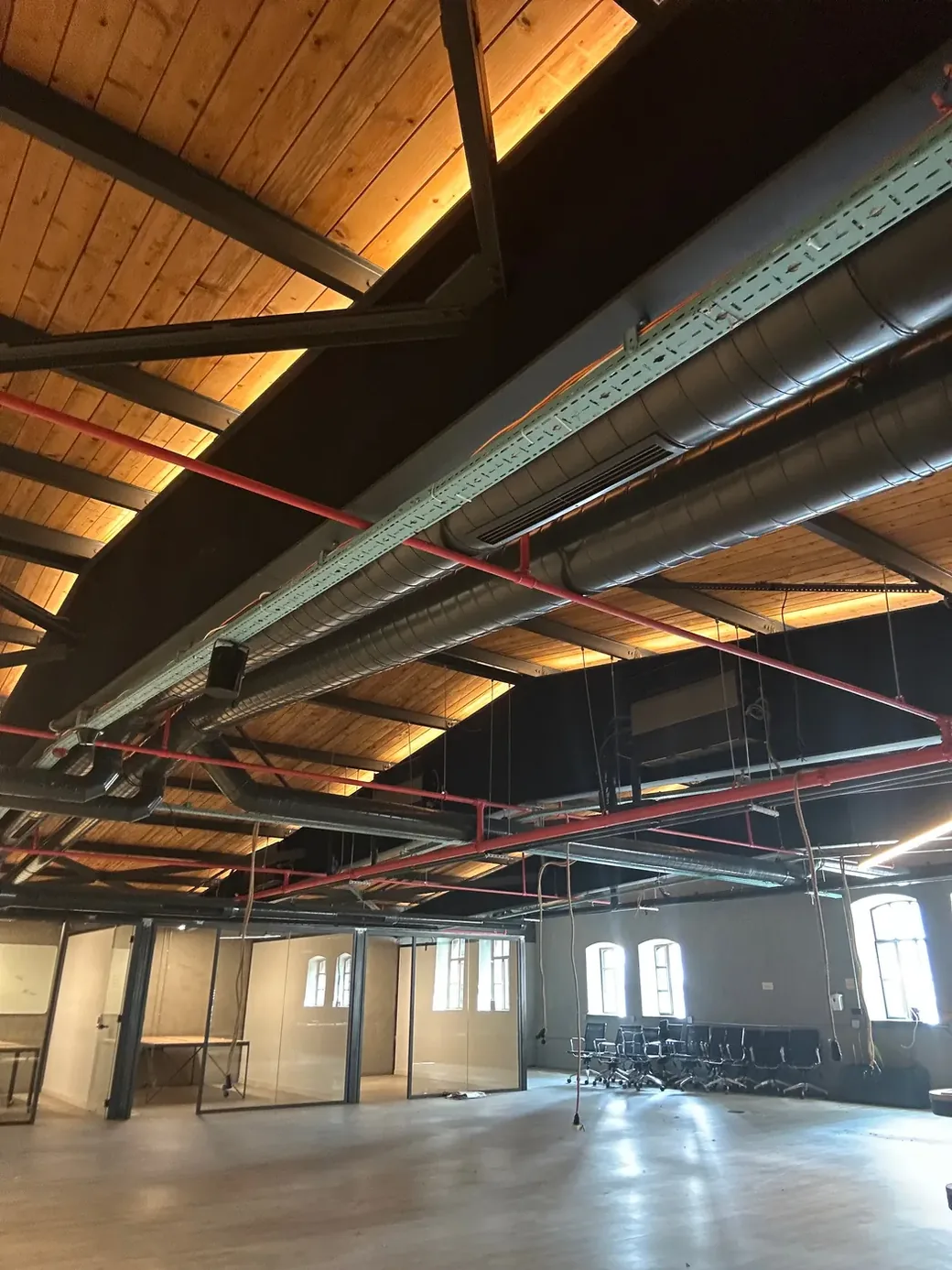

Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — dairesel havalandırma kanalı montajımız; genel uygulama.

Yapı Kredi Bomontiada

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kurutucu tipine göre iki ayrı ihtiyaç

Genel karşılaştırma seçilen modelin kurulum belgesinin yerine geçmez. Özel bağlantı ve oda yükü ayrı kontrol edilir.

TipÖzel egzoz bağlantısıGenel oda ısı / nem yükü
Egzozlu
Üreticinin dışarı atış, direnç ve bağlantı düzeni gerekir.
Besleme havası ve diğer oda yükleri ayrıca değerlendirilir.
Yoğuşmalı
Modelin belgelerinde dış egzoz gereksinimi ayrı kontrol edilir.
Isı, nem ve kondens yönetimi oda koşuluna göre incelenir.
Isı pompalı
Egzozlu modelin bağlantı ölçüsü otomatik uygulanmaz.
Modelin oda çalışma koşulu ve diğer makinelerin yükü yine değerlendirilir.

Keşif için makine ve çalışma bilgileri

İlk değerlendirmede üç işletme verisi ile mevcut güzergâhı birlikte isteriz.

Makine listesi

Marka, model, kurutucu tipi ve kurulum belgelerini paylaşın.

Vardiya

Çalışma saatleri, yoğun dönemler ve temizlik aralığını belirtin.

Eşzamanlı kullanım

Aynı anda çalışan makineleri ve ileride eklenecek cihaz beklentisini yazın.

Genel kanal uygulamamız

Bomontiada fotoğrafı dairesel kanal montajını gösterir; çamaşırhane kurutucu hattı değildir.

Ortak hat uygunluğu ve bakım noktaları

Kavramsal hat, ortak bağlantıya izin verildiği durumda kontrol edilecek ilişkileri gösterir. Gerçek çap, boşluk ve direnç sınırları model talimatından alınır.

Temsili çamaşırhane hava yolu

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz örnek ortak egzoz planıdır; iki makine yalnız ayrı kol ilişkisinin temsili gösterimidir. Ortak hat ancak her gerçek makinenin üretici talimatı buna izin veriyorsa seçilir. Besleme açıklığı ve makinelere ayrı yerine gelen hava okları, iki temizlik kapağı, güzergâhtaki düşük nokta ve dış çıkış işaretlenmiştir. Düşük noktada yoğuşma/tahliye yöntemi ve tüm çap/dirençler gerçek modele göre değerlendirilir; bu çizim bağlantı izni vermez.

  1. Besleme açıklığı

    Normal kapı düzeninde korunur

  2. Makine bağlantıları

    Model ve eşzamanlı çalışma

  3. Temizlik kapakları

    Dirsek ve bağlantı erişimi

  4. Düşük noktalar

    Yoğuşma ve tahliye incelemesi

  5. Dış egzoz çıkışı

    Terminal ve geri taşınma kontrolü

  6. İkinci örnek makine kolu

    Yalnız ilgili makinelerin ortak hatta bağlanmasına üretici izin veriyorsa; çizimdeki iki makine gerçek adet veya eşzamanlılık değildir.

Bağlantılar

  • Besleme açıklığı öğesinden Makine bağlantıları öğesine bağlantıYerine gelen hava
  • Makine bağlantıları öğesinden Temizlik kapakları öğesine bağlantıÜrüne uygun egzoz yolu
  • Temizlik kapakları öğesinden Düşük noktalar öğesine bağlantıTemizlenebilir güzergâh
  • Düşük noktalar öğesinden Dış egzoz çıkışı öğesine bağlantıDışarı tahliye
  • Besleme açıklığı öğesinden İkinci örnek makine kolu öğesine bağlantıAyrı makinenin yerine gelen havası
  • İkinci örnek makine kolu öğesinden Temizlik kapakları öğesine bağlantıİzinli ortak hatta ayrı kol
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal akış gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Temsili çamaşırhane hava yoluÖlçeksiz kavramsal akış gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek çamaşırhaneMakine AMakine BDüşük noktaDış çıkışBesleme açıklığı → Makine bağlantıları · Yerine gelen havaMakine bağlantıları → Temizlik kapakları · Ürüne uygun egzoz yoluTemizlik kapakları → Düşük noktalar · Temizlenebilir güzergâhDüşük noktalar → Dış egzoz çıkışı · Dışarı tahliyeBesleme açıklığı → İkinci örnek makine kolu · Ayrı makinenin yerine gelen havasıİkinci örnek makine kolu → Temizlik kapakları · İzinli ortak hatta ayrı kol1Besleme açıklığı2Makinebağlantıları3Temizlik kapakları4Düşük noktalar5Dış egzoz çıkışı6İkinci örnekmakine kolu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Ürün talimatı karşılaştırması

Her makinenin bağlantı, çevre boşluğu ve egzoz düzenini üretici belgesiyle kontrol ediyoruz. Ortak kanal varsa kabul edilen bağlantı koşullarını ve makine listesini teslim dosyasında açıkça gösteriyoruz.

Yoğun çalışma kontrolü

Belirlenen eşzamanlı makine senaryosunda hava yolunu inceliyoruz. Besleme açıklıkları ve kapı durumunu kaydederek, genel oda egzozuyla cihazların birlikte çalışmasındaki etkiyi kontrol planına ekliyoruz.

Yoğuşma ve erişim

Kanal düşük noktalarını, tahliye bağlantısını ve temizlik kapaklarını kontrol ediyoruz. Cihaz bağlantısının sökülme yolunu sahada gösterip bakımı engelleyen gizli veya kapalı bölümleri teslim öncesinde inceliyoruz.

İşletme kayıtları

Makine filtresi bakımıyla kanal temizliğini ayrı görevler olarak anlatıyoruz. Yeni cihaz eklenmesi durumunda yeniden değerlendirilmesi gereken besleme ve egzoz koşullarını işletmenin bakım dosyasına ekliyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Miele Professional — Kurutucu besleme ve egzoz kurulum planı
  2. Miele Professional — Kurutucu kanal ve temizlik kurulum talimatı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Bütün kurutucuları tek egzoz kanalına bağlayabilir miyiz?

Bunu her makine için uygun kabul etmiyoruz. Üreticinin ortak hat koşulları, bağlantı düzeni ve izin verdiği direnç incelenmelidir. Eşzamanlı çalışmada makinelerin birbirini nasıl etkilediği de önemlidir. Keşifte makine listesini ve belgelerini istiyoruz; ortak kanal seçimini yalnız toplam bağlantı çapına göre yapmıyoruz.

Odanın egzoz fanı kurutucu hattının yerine geçer mi?

Cihazın özel egzoz bağlantısı gerekiyorsa genel oda fanı bunun yerini alamaz. Üretici talimatı makineden çıkan havanın nasıl taşınacağını belirler. Oda havalandırması ise kullanıcı ve diğer ekipman yüklerini ayrıca ele alır. İki görev tasarımda birlikte değerlendirilir, fakat rastgele tek hatta birleştirilerek eşdeğer kabul edilmez.

Neden odaya ayrıca hava girişi açılıyor?

Egzozla uzaklaştırılan havanın uygun şekilde geri sağlanması gerekir. Kapalı bir odada bu yol belirsizse cihaz hava akışı ve basınç dengesi değişebilir. Üreticinin istediği makine çevresi boşluklarını ve besleme açıklıklarını kontrol ediyoruz. Açıklığın kullanıcı tarafından kapatılmaması ve normal kapı düzeninde çalışması da işletme tasarımına girer.

Kanal içine filtre ekleyebilir miyiz?

Her cihaz hattına ek filtre veya panjur yerleştirmek uygun değildir. İlave direnç, üreticinin izin verdiği egzoz koşulunu aşabilir. Makine modelinin talimatını esas alıyor ve önerilen aksesuarların uygunluğunu doğruluyoruz. Lif kontrolü için tasarlanan makine filtresiyle kanal hattına sonradan eklenen bir parça aynı kabul edilmemelidir.

Isı pompalı kurutucuda da aynı tasarım mı kullanılır?

Hayır. Cihaz tipi egzoz ve oda yükü bakımından farklı gereksinimler oluşturabilir. Seçilen modelin belgesini inceliyoruz; bir egzozlu makinenin bağlantı ölçüsünü ısı pompalı cihaza taşımıyoruz. Bununla birlikte odanın genel sıcaklık, nem ve kullanıcı yükü yine değerlendirilmelidir. Cihaz tipi değiştiğinde havalandırma girdileri yeniden kontrol edilir.
