Havalandırma Sistemleri

Bulaşıkhane Buhar Emiş Sistemleri

Bulaşıkhane buharını makine kapak hareketi ve operatör alanıyla birlikte değerlendiriyoruz. SCA Mühendislik, kaynağa uygun emişi, yoğuşma tahliyesini ve oda beslemesini model koşullarıyla eşleştirerek temizlenebilir bir uygulama hazırlıyor.

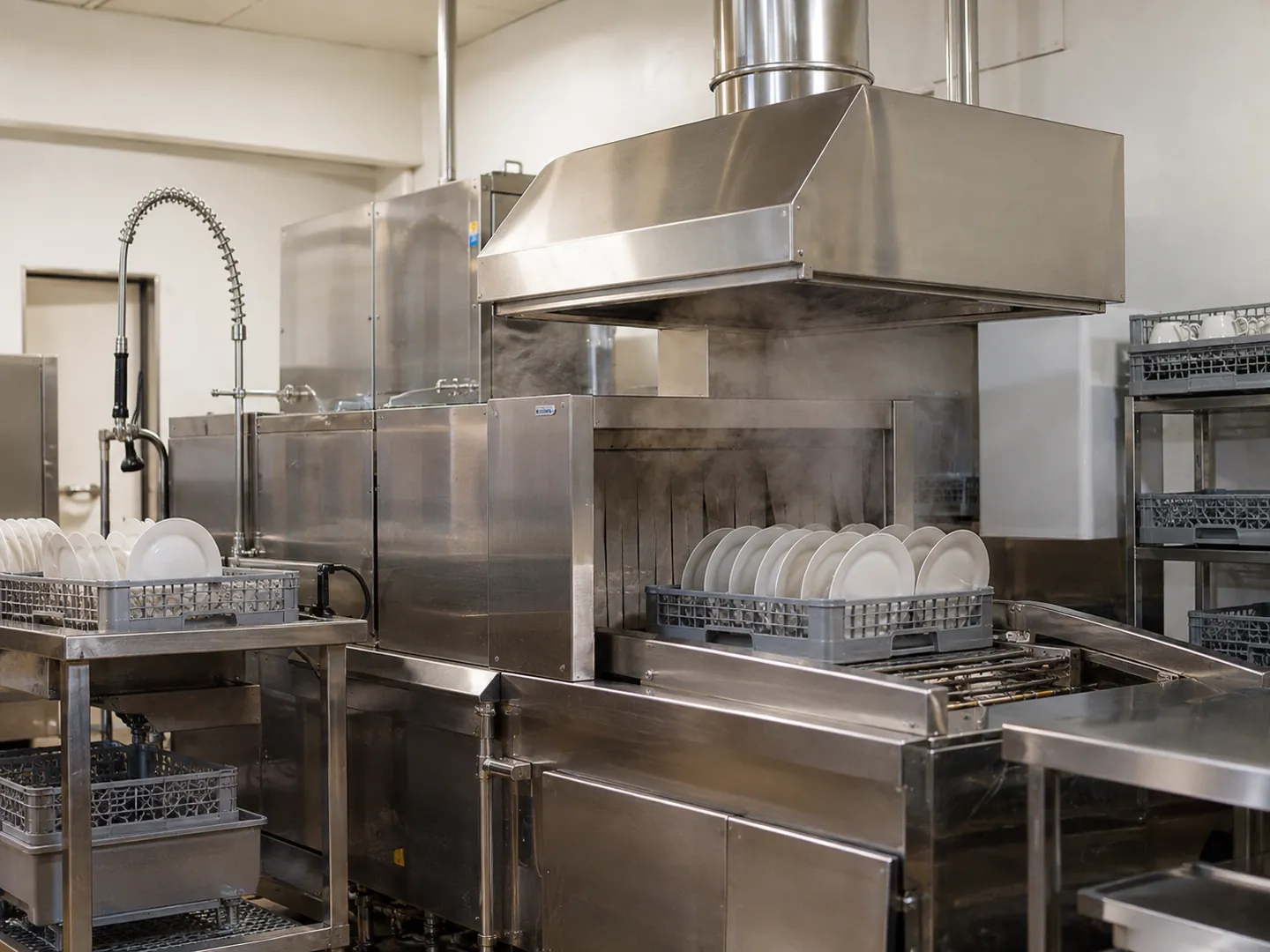

Endüstriyel bulaşık makinesinde buhar emiş davlumbazı ve yoğuşma tahliyesini gösteren yapay zekâ üretimi kavramsal görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Buhar yakalama ve oda yükü ayrı kontrol edilir

Makinenin özel egzoz veya geri kazanım koşulları kurulum belgesinden alınır.

Hizmette ele alınan işler

  • Kapak açılışı, yoğun çevrim ve iş akışının incelenmesi
  • Davlumbaz / bağlantı, drenaj ve besleme yerleşimi
  • Yakalama gözlemi ve bakım yönteminin işletmeye açıklanması

Kapsamın sınırları

  • Yağ davlumbazı otomatik buhar çözümü değildir.
  • Ventless özelliği genel oda yükünü ortadan kaldırmaz.
  • Genel mutfak fotoğrafı özel bulaşıkhane ürünü referansı değildir.

Yakalama, drenaj ve hava dengesi birlikte teklif edilir.

Bedeli makine tipi, kapak çıkışı, yoğun çevrim yükü ve davlumbaz yerleşimi belirler. Kanal bağlantısı, besleme havası, yoğuşma tahliyesi ve temizlenebilir erişim uygulama kapsamına girer. Cihazın özel ısı geri kazanımı varsa bunun kurulum koşullarını keşifte doğrularız. Ürün alımıyla genel oda havalandırması ve montaj kontrollerini ayrı göstererek, buhar davlumbazının fiyatını bütün bulaşıkhane çözümünün bedeliyle karıştırmadan açık bir teklif hazırlarız.

  • Makine çevrimi ve buhar çıkışı
  • Davlumbaz ve besleme yerleşimi
  • Yoğuşma drenajı ve kanal
  • Temizlik erişimi ile test kapsamı

Teklif İçin Gerekli Bilgiler

  • Bulaşık makinesi model ve kurulum belgesi
  • Yoğun çevrim ve kapak açılış düzeni
  • Kirli-temiz iş akışı planı
  • Besleme, egzoz ve drenaj fotoğrafları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bulaşık makinesinin kapak açılışında oluşan buhar bulutu, sürekli oda egzozundan farklı bir yakalama ihtiyacıdır. Davlumbazın konumu ve çevredeki hava akışı bu bulutun yönünü değiştirir. Tasarımda yıkama ekipmanının kapak hareketini, operatörün durduğu alanı ve temiz malzeme çıkışını gösteriyoruz. Buharı çalışan kişinin üzerinden geçirerek emişe taşıyan bir düzen yerine, kaynağa uygun yakalama ve düşük hızda besleme seçeneklerini değerlendiriyoruz.

Yoğuşma sadece konfor sorunu değildir; kanal ve davlumbaz içinde biriken suyun nereye gideceği belirlenmelidir. Temizlenebilir yüzeyler, birleşim sızdırmazlığı ve drenaj erişimi uygulama kapsamına girer. Cihazın enerji geri kazanımı özelliği bulunuyorsa yoğun çalışma ve kapak açılması koşullarını yine inceliyoruz. Yalnız katalogda buhar azaltma ifadesi bulunmasına dayanarak odada ek havalandırma ihtiyacı yoktur sonucuna varmıyoruz.

Bulutu kaynağında tutun
Kapak açılışında buharın yönünü inceliyoruz; emişi operatörün üzerinden geçen hava yoluna değil, cihazın gerçek çıkış davranışına göre yerleştiriyoruz.
Suyun yolunu çizin
Davlumbaz ve kanalda yoğuşan suyun birikmesini, damlamasını veya geri dönmesini önleyecek erişilebilir drenaj düzenini ürün talimatıyla birlikte planlıyoruz.
Temiz akış korunur
Hava yönünü kirli yükleme ve temiz çıkışla birlikte değerlendiriyoruz; besleme havasının buhar yakalamasını bozmasını ve temiz ekipmana kirli hava taşınmasını istemiyoruz.
Mutfak havalandırması için metal hava kanalını monte ettik.
SCA uygulama fotoğrafı

Genel mutfak havalandırması uygulamamız — Başkent ASPAVA Restoran metal kanal montajı.

Başkent ASPAVA Restoran

Kısa ama yoğun buhar

Yıkama çevrimi sonunda açılan kapağın buhar bulutunu gerçek kullanım sırasında değerlendiriyoruz. Davlumbaz konumunu ve yan hava etkisini bu anla birlikte ele alıyoruz. Operatörün hareket alanını koruyarak yakalama koşulunu kontrol ediyor; yalnız makine kapalıyken yapılan gözlemi yeterli teslim testi saymıyoruz.

  • Kapak açılışında buhar yönü
  • Operatörün durduğu bölge
  • Yan hava ve kapı etkisi

Seçimi ve Kapsamı Etkileyen Veriler

Cihaz

İncelenen bilgi
Makine tipi ve çevrimi
Karara etkisi
Buhar yakalama veya ürünün özel egzoz gereksinimini model belgesiyle tanımlıyoruz.

Akış

İncelenen bilgi
Besleme ve kapı hareketi
Karara etkisi
Hava dağılımını buharı emiş alanından uzaklaştırmayacak şekilde değerlendiriyoruz.

Su

İncelenen bilgi
Yoğuşma ve düşük noktalar
Karara etkisi
Drenajı temizlenebilir ve kontrol edilebilir bir yerleşimle projeye katıyoruz.

Hijyen

İncelenen bilgi
Kirli yükleme ve temiz çıkış
Karara etkisi
Hava yönünü çalışma akışıyla birlikte ele alıp temiz bölgeye kirli hava taşınmasını inceliyoruz.

Sistem Seçiminde Teknik Koşullar

Buhar davlumbazı yağ davlumbazıyla aynı değildir

Buhar yakalama yağ filtrasyonundan farklı görevdir. Kapak hareketi, kaynak boyutu ve yan hava ürün seçiminde kullanılır; dış ölçünün uyması yeterli değildir.

Besleme havası yakalamayı dağıtmasın

Güçlü besleme jeti buharı emiş dışına taşıyabilir. Operatör, menfez ve kapı etkisi kapak açılışı sırasında değerlendirilir; egzoza karşılık hava yakalamayı bozmadan sağlanır.

Yoğuşma sıvısı güvenli uzaklaştırılır

Yoğuşma suyu davlumbaz ve kanalda toplanabilir. Birleşim, düşük nokta ve drenaj erişimi kontrol edilir; su çalışan veya temiz malzeme üzerine yönlenmemelidir.

Makine geri kazanımı oda hesabını ortadan kaldırmaz

Makinenin geri kazanımı yalnız ürünün tarif ettiği koşullarda değerlendirilir. Özel egzoz ihtiyacı genel oda ısı-nem hesabından ayrılır; ventless özelliği tüm modellere taşınmaz.

Temizlenebilir yüzey ve erişim seçimin parçasıdır

İç parça sökümü ve temizlik yolu seçim aşamasında incelenir. Davlumbaz dış ölçüsü kadar drenaj ve kanal erişimi de önemlidir; ıslak ve erişilemez bölgelerin oluşma riski azaltılır.

Ölçüm, çevrim davranışıyla birlikte yapılır

Debi kaydı kapak açılışı ve yoğun çevrimle birlikte yorumlanır. Fan, besleme ve diğer cihaz koşulları yazılır; boş oda okuması bütün servis kullanımını temsil etmez.

Buhar davlumbazı yağ davlumbazıyla aynı değildir — ayrıntılar

Bulaşıkhane için temel yük, cihaz ve sıcak ekipmandan çıkan nemli havadır. Yağ filtrasyonuna yönelik bir ürünün görevini otomatik olarak buhar yakalamaya uygun kabul etmiyoruz. Üreticinin buhar uygulaması için verdiği gövde ve yakalama düzenini inceliyoruz. Kaynağın boyutu, kapak hareketi ve yan açıklıklar seçime girer. Bütün mutfak davlumbazlarını aynı ürün ailesiyle fiyatlamak yerine, hangi kirleticinin tutulacağını başta tanımlıyoruz.

Kontrol: Ürün seçimi buhar uygulamasına uygun olmalı; yağ filtrasyonu göreviyle yoğuşma ve buhar yakalama görevi birbirine karıştırılmamalıdır.

Besleme havası yakalamayı dağıtmasın — ayrıntılar

Davlumbaza yakın güçlü bir besleme jeti buhar bulutunu emiş alanının dışına taşıyabilir. Besleme menfezini yalnız odanın boş duvarına göre seçmiyoruz. Operatör konforunu ve buhar çıkışını birlikte değerlendirip düşük hızla dağıtılan hava seçeneklerini inceliyoruz. Egzozun karşılığını sağlarken yakalama düzenini bozmamak gerekir. Kapı açılması veya diğer mutfak fanlarının çalışmasıyla değişen hava yönünü de kontrol senaryosuna katıyoruz.

Kontrol: Besleme menfezi ve kapı etkisi, makine kapak açılışında buharın emiş bölgesinde kalması bakımından kontrol edilmelidir.

Yoğuşma sıvısı güvenli uzaklaştırılır — ayrıntılar

Buhar soğuk yüzeye ulaştığında davlumbaz veya kanal içinde su oluşabilir. Ürünün toplama kanalı, birleşim ve drenaj düzenini talimatla karşılaştırıyoruz. Suyun temiz malzeme üzerine veya çalışan alanına damlamamasını hedefliyoruz. Kanal güzergâhında düşük noktaları inceliyor, suyun cihaz içine dönme ihtimalini değerlendiriyoruz. Drenaj hattının sadece bulunması yeterli değildir; erişilebilir, çalışır ve bakımda kontrol edilebilir bir düzen gerekir.

Kontrol: Davlumbaz birleşimleri, su toplama kanalı ve drenaj erişimi montaj sırasında kontrol edilmeli; damlama yönü değerlendirilmelidir.

Makine geri kazanımı oda hesabını ortadan kaldırmaz — ayrıntılar

Bazı bulaşık makineleri buharı yoğuşturup enerjisini farklı biçimde kullanabilir. Bu özelliğin ne zaman ve hangi koşullarda çalıştığını ürün belgesinden alıyoruz. Cihazın kendi özelliği bütün odanın evye, sıcak bulaşık veya personel yükünü açıklamaz. Modelin kurulum koşullarını inceleyerek doğrudan egzoz gereksinimiyle genel oda havalandırmasını ayırıyoruz. Başka modelin ventless ifadesini bütün bulaşık makinelerine uygulanabilir bir çözüm olarak kullanmıyoruz.

Kontrol: Isı geri kazanımı veya ventless özelliği seçilen modelin koşullarıyla doğrulanmalı; genel oda yükü ayrıca değerlendirilmelidir.

Temizlenebilir yüzey ve erişim seçimin parçasıdır — ayrıntılar

Nemli çalışma alanında davlumbazın iç parçaları ve kanal erişimi düzenli bakım için uygun olmalıdır. Üreticinin sökülebilir parça yapısını ve temizlik yöntemini inceliyoruz. Bakım için tezgâhın veya başka cihazın kaldırılmasını gerektiren yerleşimlere dikkat ediyoruz. Davlumbaz seçiminin sadece dış ölçülerini değil iç erişimini de değerlendiriyoruz. Bu kontroller, montajın ardından erişilemeyen ve sürekli ıslak kalan bölgeler oluşması riskini azaltır.

Kontrol: İç parçaların çıkarılması, temizlik yüzeyleri ve drenaj bakımı gerçek ekipman yerleşiminde erişilebilir olmalıdır.

Ölçüm, çevrim davranışıyla birlikte yapılır — ayrıntılar

Hat debisi önemlidir; ancak bir buhar yakalama sistemi sadece toplam hava miktarıyla değerlendirilmez. Makinenin yoğun çevriminde ve kapak açılmasında buhar yönünü inceliyoruz. Fan ayarı, oda beslemesi ve diğer cihazların durumu kayda girer. Üreticinin varsa ölçüm noktalarını kullanıyoruz. Tek bir boş oda debi okumasını, bütün servis koşullarında buharın tutulduğunu gösteren sonuç olarak sunmuyor; kabul senaryosunu kullanım davranışıyla tanımlıyoruz.

Kontrol: Debi kaydı makine çevrimi, kapak konumu ve diğer fanların çalışma durumuyla birlikte tutulmalıdır.

Cephe boyunca yükselen havalandırma kanallarını monte ettik.
SCA uygulama fotoğrafı

Genel mutfak havalandırması uygulamamız — Başkent ASPAVA Restoran cephe egzoz kanalı.

Başkent ASPAVA Restoran

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç ürün yolu, ayrı oda ve drenaj kontrolü

Seçeneklerin uygunluğu seçilen makinenin belgesine bağlıdır. Genel oda havalandırması her seçenek için ayrıca değerlendirilir.

SeçenekBuhar / egzoz göreviYoğuşma drenajıGenel oda havalandırması
Doğrudan makine egzozu
Üreticinin izin verdiği özel bağlantı düzeni
Ürün ve hat talimatıyla tahliye incelenir.
Evye, sıcak ekipman ve personel yükü ayrı hesaplanır.
Buhar davlumbazı
Kapak çıkışına uygun kaynak yakalama
Gövde ve kanal toplama / erişim planlanır.
Besleme etkisi ile oda dengesi ayrı kontrol edilir.
Ventless ürün
Belirli koşullarda ayrı buhar egzozu gerektirmeyen model özelliği
Modelin yoğuşma ve sıvı yönetimi şartı doğrulanır.
Makine özelliği bütün oda yükünün yerine geçmez.

Kapak açıldığında buhar nereye gider?

Temsili yerleşim operatör ile besleme jetinin yakalamaya etkisini gösterir; gerçek saha geometrisi değildir.

Kavramsal kapak açılışı

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz açık kapak/operatör kesiti örneğidir; gerçek makine, kapak tipi veya davlumbaz mesafesi değildir. Makine üstünden emişe yönelen kalın ok buhar yakalama hedefidir. Sağdaki kesik ok yalnız besleme dağılımını değerlendirme bölgesini gösterir; bir menfez atış hesabı değildir ve buharı operatöre sürükleme önerisi vermez. Kapak hareketi, operatör alanı ve yoğun çevrimdeki gerçek yakalama ürün/saha koşuluyla kontrol edilir.

  1. Makine / açık kapak

    Buhar çıkış anı

  2. Buhar yönü

    Kaynağa uygun yakalama

  3. Emiş bölgesi

    Operatörden önce yakalama hedefi

  4. Operatör alanı

    Hareket ve çalışma konforu

  5. Besleme menfezi

    Buharı emiş dışına taşımayan dağılım

Bağlantılar

  • Makine / açık kapak öğesinden Buhar yönü öğesine bağlantıKapak açılışı
  • Buhar yönü öğesinden Emiş bölgesi öğesine bağlantıYakalama yolu
  • Besleme menfezi öğesinden Buhar yönü öğesine bağlantıYan hava etkisi kontrolü
  • Operatör alanı öğesinden Makine / açık kapak öğesine bağlantıÇalışma hareketi
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal kapak açılışıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Ölçeksiz yan kesitMakineEmiş bölgesiMakine / açık kapak → Buhar yönü · Kapak açılışıBuhar yönü → Emiş bölgesi · Yakalama yoluBesleme menfezi → Buhar yönü · Yan hava etkisi kontrolüOperatör alanı → Makine / açık kapak · Çalışma hareketi1Makine / açıkkapak2Buhar yönü3Emiş bölgesi4Operatör alanı5Besleme menfezi

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Genel mutfak havalandırması uygulamamız

Başkent ASPAVA kartı ve fotoğrafları genel mutfak kanal işini gösterir. Bulaşıkhane buhar emişinin makineye özel tasarımı ayrı kapsamdır.

Başkent ASPAVA Restoran

Mutfak için metal hava kanalı ve cephe egzoz kanalları monte edildi. Bu kareler özel bulaşıkhane ürünü veya bağlantısını göstermiyor.

Kontroller ve teslim

Kontroller ve Teslim

Davlumbaz yerleşimi

Gövdeyi makine, kapak hareketi ve operatör alanıyla birlikte kontrol ediyoruz. Servis boşluklarını ve çıkarılabilir parçaların erişimini talimatla karşılaştırarak montajın kullanım sırasında uygunluğunu doğruluyoruz.

Çevrim ve yakalama

Belirlenen yoğun çevrimde kapak açılışını gözlemliyoruz. Debi ile besleme havasını kaydedip buharın hangi yöne taşındığını diğer fanların gerçek işletme durumuyla birlikte değerlendiriyoruz.

Yoğuşma düzeni

Su toplama ve drenaj bağlantısını kontrol ediyoruz. Birleşimlerden damlama, düşük noktalarda birikme ve suyun cihaz veya temiz malzeme yönüne dönmesi olasılığını teslim listesine ekliyoruz.

Temizlik ve Bakımın İşletmeye Aktarılması

Davlumbaz parçalarının sökme ve temizleme yöntemini işletmeye anlatıyoruz. Drenaj kontrolü ve kullanım programına uygun gözlem kayıtlarını genel mutfak bakımından ayrı takip edilecek görevler olarak gösteriyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Halton — CH buhar ve yoğuşma davlumbazı
  2. Halton — KVD Steam Hood
  3. Hobart — Ventless enerji geri kazanımının çalışma görevi

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Bulaşık makinesinin üzerine yağ davlumbazı konur mu?

Ürünün görevi ve uygunluğu ayrıca doğrulanmalıdır. Buhar yakalama ve yoğuşma yönetimi, pişirme yağının tutulmasıyla aynı değildir. Üreticinin buhar uygulamasına uygun ürünü, makinenin kapak hareketi ve yüküyle birlikte seçiyoruz. Sadece dış ölçüsü uyuyor diye bütün mutfak davlumbazlarını aynı kabul etmek doğru bir seçim yöntemi değildir.

Ventless makine varsa oda havalandırması gerekmez mi?

Bu özellik seçilen modelin koşullarına bağlıdır. Makinenin buhar geri kazanımı genel odadaki evye, sıcak malzeme ve personel yükünün tamamını ortadan kaldırmaz. Ürün belgesini kontrol edip özel cihaz bağlantısıyla oda havalandırmasını ayırıyoruz. Farklı bir modele ait ventless ifadesini bütün makinelerde geçerli bir kurulum sonucu olarak kullanmıyoruz.

Buhar tavandan damlıyorsa fan büyütmek çözüm mü?

Önce yakalama, besleme etkisi, soğuk yüzeyler ve drenaj düzeni incelenmelidir. Daha büyük fan yanlış yönlenen buharı veya biriken suyu kendiliğinden düzeltmez. Makine çevriminde hava hareketini gözlemliyor, yoğuşma noktalarını kontrol ediyoruz. Gerekli değişikliği davlumbaz yerleşimi, kanal veya su tahliyesi olarak ayrı tanımlamak daha doğru olur.

Debi ölçümü yakalamanın başarılı olduğunu gösterir mi?

Debi gerekli bir veridir; fakat kapak açılışındaki buhar davranışını tek başına göstermez. Yoğun çevrim ve gerçek besleme havasında yakalama da kontrol edilmelidir. Ölçüm kaydına makine çalışmasını, kapı ve diğer fan durumlarını ekliyoruz. Böylece sonucu yalnız boş odada alınmış tek bir hava miktarıyla değerlendirmiyoruz.

Hangi projenizi bulaşıkhane örneği olarak gösterebilirsiniz?

Başkent ASPAVA, mutfak havalandırması için benzer sistem örneğimizdir. Fotoğraflarda genel mutfak kanalı uygulaması görülür. Bulaşıkhane buhar emişi tasarımı makinenizin modeli, kapak hareketi ve yerleşimine göre ayrıca hazırlanır; yoğun çevrim, yoğuşma ve oda beslemesi yeni proje kapsamında birlikte değerlendirilir.
