Gıda Üretim Alanı Havalandırma Sistemleri

Gıda üretiminde kaynak emişini, genel hava dağılımını ve hijyen bölgelerini ayrı değerlendiriyoruz. SCA Mühendislik, toz ve nem koşullarını üretim akışıyla eşleştirerek temizlenebilir uygulamayı ve gerekli uzman değerlendirmesini proje kapsamında koordine ediyor.

Gıda üretim alanı yanındaki servis koridorunda hava kanalı ve filtre erişimini gösteren temsili görsel.

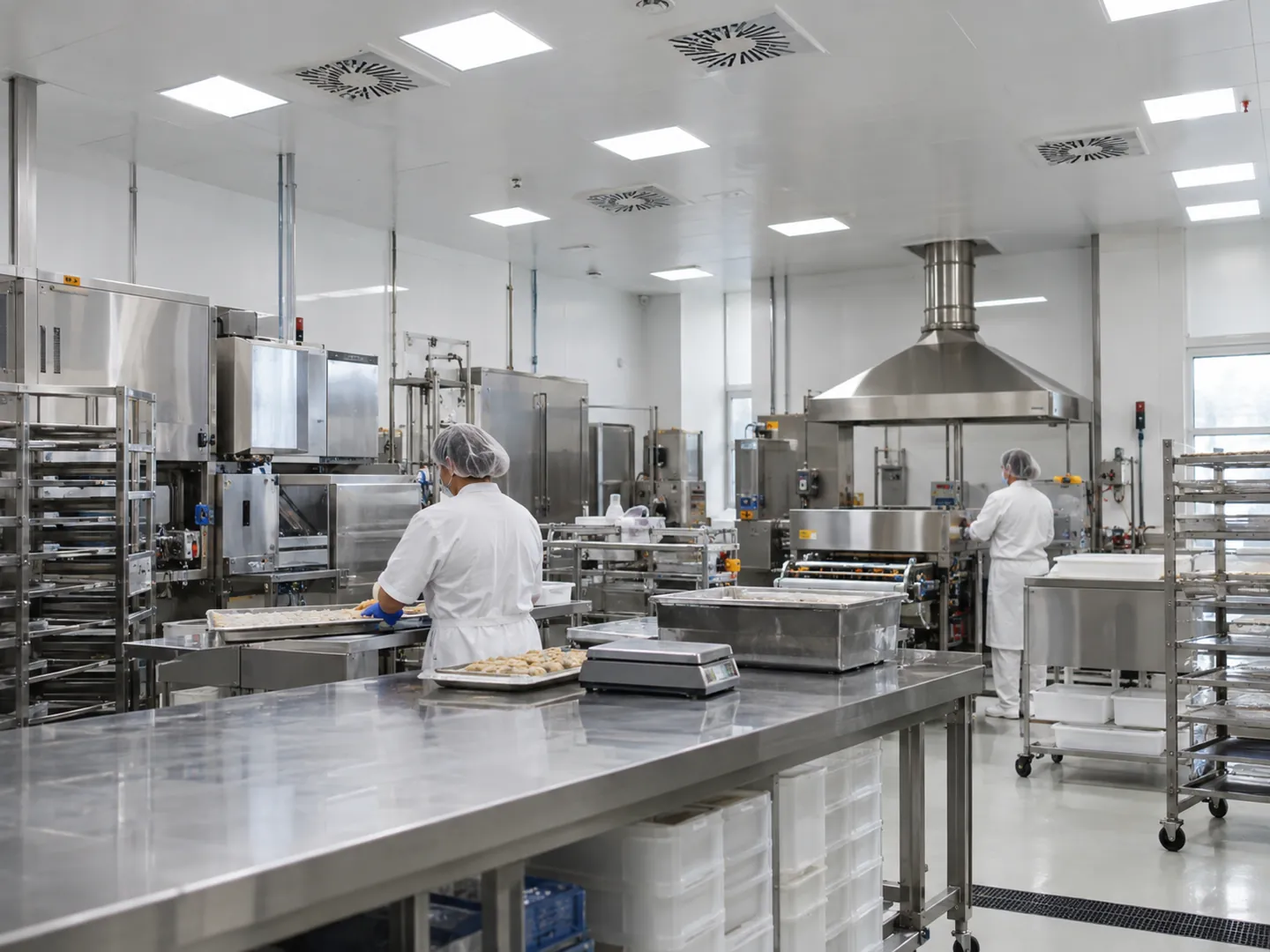

Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Proses ve hijyen planına bağlı hava düzeni

Ürün ve iş akışı fan seçiminin ilk girdisidir.

Hizmette ele alınan işler

  • Toz, buhar ve genel oda yükünün ayrılması
  • Hijyen bölgesi ve hava hedefinin işletmeyle belirlenmesi
  • Filtre, drenaj ve bakım erişiminin kontrolü

Kapsamın sınırları

  • Özel hijyen ve yanıcı toz riski yetkin uzman değerlendirmesi gerektirir.
  • Her gıda alanı temiz oda veya aynı basınç sınıfı sayılmaz.
  • Havalandırma tek başına üretim güvenliği sertifikası değildir.

Metrekare yerine proses kapsamı.

Bedeli oda büyüklüğünden önce proses kaynakları, hijyen bölgeleme, filtre ve malzeme ihtiyacı belirler. Yerel emişler, genel havalandırma ve özel risk değerlendirmesinden doğan ekipmanlar ayrı kapsamlar olabilir. Kanal temizliği ve filtre değişimi için erişim, işletme duruşu ve test senaryoları da maliyete girer. Keşifte bunları netleştirerek yalnız genel fan fiyatını üretim alanının bütün teknik çözümüyle eşdeğer göstermeyen bir teklif hazırlıyoruz.

  • Proses ve kaynak emiş sayısı
  • Hijyen bölgeleme ile filtre seçimi
  • Malzeme ve özel risk gereksinimi
  • Temizlik erişimi ve işletme testleri

Teklif İçin Gerekli Bilgiler

  • Ürün ve proses akış şeması
  • Hijyen bölgeleme ve temizlik planı
  • Kaynak ekipman ile malzeme bilgisi
  • Kapı, ürün geçişi ve mevcut hava planı

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Gıda tesisinde farklı işlemler farklı hava yükleri oluşturabilir. Un boşaltma, yıkama, pişirme ve paketleme için tek bir hava değişim yaklaşımı yeterli olmayabilir. Kaynakları ayrı tanımlıyor, kirleticinin alana yayılmasını azaltacak yerel emiş seçeneklerini değerlendiriyoruz. Aynı zamanda ürün ve personel akışının hava akımıyla ters düşmemesine dikkat ediyoruz. Mekânı sadece metrekare üzerinden seçilen bir fanla çözmek yerine, proses adımlarını tasarım girdisine dönüştürüyoruz.

Temizlik ve filtre değişimi havalandırmanın işletilebilirliğini belirler. Kanal üzerindeki erişim noktaları, suyun birikebileceği bölgeler ve bakımda ürün alanına taşınabilecek kirler baştan incelenmelidir. Uluslararası hijyen ve proses emişi kaynaklarını teknik referans olarak kullanıyor; tesisin kendi hijyen planı ve geçerli proje koşullarıyla eşleştiriyoruz. Her gıda alanını temiz oda, her filtresini de aynı sınıfta kabul etmiyoruz; seçimin dayanağını açıkça yazarız.

Proses kaynaklarını ayırın
Toz, buhar ve ısı yüklerini aynı fan hesabına sıkıştırmıyoruz; kaynağa özel yakalamayla genel oda havasının görevlerini ayrı tanımlıyoruz.
Hava yönünü kontrol edin
Temiz ve kirli bölge ilişkisini üretim planıyla birlikte inceliyor; ürün alanına taşınan hava için yalnız toplam debiyi yeterli ölçüt saymıyoruz.
Bakım üründen ayrılmalı
Filtre ve kanal temizliğini erişilebilir noktalara yerleştiriyoruz; bakım sırasında üretim alanına kir veya su taşınması olasılığını yerleşimde değerlendiriyoruz.
Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları.

Un boşaltmada kaynak kontrolü

Toz oluşturan boşaltma veya karıştırma adımını genel oda havasından ayrı değerlendiriyoruz. Kaynağı çevreleme ve uygun yerel emiş seçeneklerini inceliyoruz. Tozun özellikleri bilinmeden herhangi bir filtreyi seçmiyor; yangın veya patlayıcı ortam değerlendirmesini yetkili süreçlerin tasarım girdisi olarak istiyoruz.

  • Toz kaynağı ve malzeme bilgisi
  • Yerel emiş yerleşimi
  • Yetkili risk değerlendirmesi

Benzer uygulamaların ayrı iş kapsamı

Restoran ve ofis örnekleri kendi yapılan işleriyle gösterilir; gıda üretimine özel proses veya hijyen teslimi olarak sunulmaz.

Başkent ASPAVA Restoran

Mutfak havalandırması uygulaması; üretim tesisi proses ve hijyen tasarımından ayrı kapsam.

Yapı Kredi Bomontiada

Dairesel havalandırma kanallarının tavandaki askılara montajı; genel kanal uygulaması.

Seçimi ve Kapsamı Etkileyen Veriler

Proses

İncelenen bilgi
Ürün ve işlem adımları
Karara etkisi
Toz, buhar ve genel oda yüklerini farklı görevler olarak tasarıma katıyoruz.

Bölge

İncelenen bilgi
Hijyen planı ve geçişler
Karara etkisi
Hava yönünü temiz-kirli ilişkisine göre, işletmeyle belirlenen hedef üzerinden seçiyoruz.

Risk

İncelenen bilgi
Malzeme ve toz özellikleri
Karara etkisi
Ekipman koruması ve özel çözümleri yetkili değerlendirmeye dayandırıyoruz.

Bakım

İncelenen bilgi
Filtre ve temizlik alanı
Karara etkisi
Erişimi ürün alanına gereksiz kir taşımayan, kontrol edilebilir noktalarda hazırlıyoruz.

Sistem Seçiminde Teknik Koşullar

Bölgeleme hava hedefinin başlangıcıdır

Hijyen bölgelemesi proses planıyla belirlenir. Kaynak ve temiz ürün alanı arasındaki hava yönü proje girdisidir; oda adıyla otomatik basınç veya ürün güvenliği sonucu çıkarılmaz.

Kaynak Emişi ile Genel Havalandırmanın Görevleri Farklıdır

Yerel emiş tozu kaynağa yakın kontrol eder; genel havalandırma kalan oda yükünü karşılar. Proses hareketi değişirse başlık konumu ve yakalama alanı yeniden değerlendirilir.

Toz özelliği ekipman seçimini sınırlar

Tozun malzeme ve proses özellikleri ekipman seçimini sınırlar. Yanıcı toz ihtimali yetkili risk değerlendirmesine taşınır; fan ve koruma sistemi bu sonuçla seçilir.

Filtre sınıfı ürün ve prosesle seçilir

Filtre sınıfı ürün hassasiyeti, dış hava ve hijyen planına göre seçilir. Gövde sızdırmazlığı ve erişim birlikte kontrol edilir; filtre etiketi tek başına özel hijyen doğrulaması değildir.

Yoğuşma ve temizlik yüzeyleri birlikte düşünülür

Nemli kaynakta yoğuşma, malzeme ve temizleme yöntemi birlikte incelenir. Düşük noktalar, erişim ve suyun üretim alanına dönme ihtimali kaynak kontrolüyle değerlendirilir.

Çalışan prosesle doğrulama gerekir

Teslim kontrolü gerçek proses ve geçiş senaryosuyla yapılır. Fan ayarı ve eşzamanlı ekipman kaydedilir; üretim değişirse ilk ayarın uygunluğu yeniden incelenir.

Bölgeleme hava hedefinin başlangıcıdır — ayrıntılar

Hangi alanın temiz ürün, hangi alanın kaynak veya kirli işlem bölgesi olduğu tesis planıyla belirlenmelidir. Bu bilgi olmadan basınç yönünü sadece oda adına göre seçmiyoruz. Hava akımının kirletici kaynaktan temiz bölgeye taşınmasını azaltacak ilişkileri inceliyoruz. Uluslararası hijyen ilkelerini teknik dayanak olarak kullanırken yerel proje ve işletmenin hijyen planını ayrıca esas alıyoruz. Havalandırmayı tek başına ürün güvenliği sertifikası olarak sunmuyoruz.

Kontrol: Hijyen bölgeleme ve hava yönü hedefi işletmenin proses planıyla tanımlanmalı; oda adından otomatik basınç sonucu çıkarılmamalıdır.

Kaynak Emişi ile Genel Havalandırmanın Görevleri Farklıdır — ayrıntılar

Tozu üreten işlem yakınında kontrol etmek, önce bütün odaya yayıp sonra seyrelterek uzaklaştırmaktan farklı bir tasarımdır. Kaynağın çevrelenmesini ve emiş başlığını proses hareketleriyle birlikte değerlendiriyoruz. Genel havalandırmanın kalan oda yükünü nasıl karşılayacağını ayrıca tanımlıyoruz. Aynı fanın iki görevi gelişigüzel üstlenmesini beklemiyoruz. İşlem ekipmanı değiştiğinde emişin uzaklığı ve yakalama alanı yeniden kontrol edilmesi gereken girdilerdir.

Kontrol: Yerel emişin kaynağa uzaklığı ve kullanım hareketleri kontrol edilmeli; oda egzozu bütün toz kontrolünün yerine sayılmamalıdır.

Toz özelliği ekipman seçimini sınırlar — ayrıntılar

Un ve bazı tozlu gıda malzemeleri için yangın veya patlayıcı atmosfer riski ayrıca değerlendirilebilir. Her üretimde aynı koruma sınıfını otomatik seçmiyoruz. Malzeme ve proses bilgilerini yetkili risk değerlendirmesine girdi yapıyoruz. Filtre, fan ve elektrik seçimini bu sonuca göre ele alıyoruz. Koruma sistemi veya patlama tahliye düzeni gerektiğinde uzman tasarımı istiyoruz; katalogdaki genel bir fanı bütün toz uygulamalarına uygun ürün diye sunmuyoruz.

Kontrol: Yanıcı toz ihtimali varsa malzeme-proses bilgisiyle yetkili risk değerlendirmesi yapılmalı; ekipman koruması varsayımla seçilmemelidir.

Filtre sınıfı ürün ve prosesle seçilir — ayrıntılar

Bütün gıda üretim alanlarına aynı yüksek sınıf filtreyi eklemek tek başına hijyen çözümü değildir. Hedef kirletici, dış hava koşulu, ürün hassasiyeti ve işletmenin hijyen planı birlikte değerlendirilir. Filtrenin basınç kaybını fan seçimine katıyoruz. Gövde içinde hava atlamaması ve filtre değişiminin erişilebilir olması önemlidir. Sadece filtre etiketi üzerinden temiz oda veya mikrobiyolojik sonuç iddiası oluşturmuyor; gereken doğrulamayı ayrıca tanımlıyoruz.

Kontrol: Filtre seçimi hedef kirletici ve hijyen planıyla yapılmalı; gövde sızdırmazlığı ve değişim erişimi birlikte kontrol edilmelidir.

Yoğuşma ve temizlik yüzeyleri birlikte düşünülür — ayrıntılar

Nemli proses havası soğuk yüzeye geldiğinde su birikimi oluşturabilir. Kanal güzergâhını, düşük noktaları ve temizlik yöntemini inceliyoruz. Malzeme uygunluğu yalnız görünüm veya paslanmaz adı üzerinden kararlaştırılmaz; üreticinin kullanım ve temizlik koşullarıyla doğrulanır. Bakım kapağının erişimi ve suyun nereye taşınacağı gösterilir. Üretim alanına damlama ihtimalini azaltmak için kaynak yakalama, genel nem kontrolü ve drenajı birlikte ele alıyoruz.

Kontrol: Yoğuşma oluşabilecek yüzeyler ve temizleme yöntemi projede gösterilmeli; suyun üretim alanına dönmesi olasılığı değerlendirilmelidir.

Çalışan prosesle doğrulama gerekir — ayrıntılar

Boş tesiste ölçülen debi, yoğun üretim sırasında kaynak yakalamasını ve bölge hava yönünü tek başına göstermez. Kapı açılması, ürün geçişi ve eşzamanlı ekipmanları senaryoya katıyoruz. Ölçümde fan ayarı ile proses durumunu kaydediyoruz. Proses veya hijyen planı değişirse kontrol düzeni yeniden gözden geçirilmelidir. Böylece tesisin ilk teslim ayarının her yeni üretim koşulunda kendiliğinden geçerli olacağını varsaymıyoruz.

Kontrol: Teslim ölçümleri gerçek proses, kapı ve ekipman senaryosuyla ilişkilendirilmeli; üretim değişikliklerinde yeniden değerlendirme planlanmalıdır.

Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — dairesel havalandırma kanallarının tavana montajı; genel kanal kapsamı.

Yapı Kredi Bomontiada

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

İşlem türünden önce üç tasarım girdisi

Tozlu işlem, nemli işlem ve paketleme senaryoları ürün, proses ve hijyen bölgesiyle birlikte seçilir.

SenaryoÜrün / proses bilgisiHijyen bölgesi ve kontrol
Tozlu işlem
Malzeme özellikleri, boşaltma / karıştırma hareketi
Kaynak çevreleme, emiş ve yetkili toz risk girdisi
Nemli işlem
Yıkama / sıcak işlem ve çalışma süresi
Temiz bölge ilişkisi, yoğuşma ve erişilebilir drenaj
Paketleme
Ürün hassasiyeti, kapı ve ürün geçişi
Hijyen planına göre hava yönü, filtre ve bakım erişimi

Kontroller ve Teslim

Bölge ve yerleşim

Hava dağıtım noktalarını hijyen ve proses planıyla karşılaştırıyoruz. Kaynak emişi, besleme ve egzozun hangi bölgeye hizmet ettiğini işletmeyle birlikte kontrol ederek uygulama dosyasına işliyoruz.

Proses yakalama

Belirlenen işlem sırasında emişin kaynağa etkisini inceliyoruz. Debi ve çalışma durumunu kaydedip operatör hareketlerinin yakalamayı nasıl değiştirdiğini kontrol planına dâhil ediyoruz; boş alanla yetinmiyoruz.

Hava yönü kontrolü

Kapı ve ürün geçişi senaryolarında hava ilişkisini kontrol ediyoruz. Projede belirlenen basınç veya akış hedefleri varsa bunları ölçüm noktaları ve çalışma koşullarıyla birlikte raporluyoruz.

Bakım ve kayıt

Filtre değişim ve kanal erişim alanlarını gösteriyoruz. Temizlik yöntemini üretici koşullarıyla ilişkilendirip proses değiştiğinde yeniden kontrol edilecek noktaları işletmenin bakım ve hijyen dosyasına ekliyoruz.

Çalışan prosesin teslim kaydı

Temsili rapor özeti gerçek ölçüm sonucu içermez. Projede belirlenen hedef ve saha koşulları aynı kayıtta gösterilir.

AlanRaporda yer alacak bilgi
Ölçüm noktası
Kaynak, bölge, terminal veya geçişin plan kimliği
Proses durumu
Ürün, işlem, eşzamanlı ekipman ve fan ayarı
Kapı / geçiş senaryosu
Kapı konumu, ürün geçişi ve gözlenen hava ilişkisi
Basınç / hava yönü hedefi
Hijyen planıyla seçilen hedef ve gerçek kontrol yöntemi
Sonuç ve takip
Gerçek değer / gözlem, koşul sınırı ve proses değişiminde yeniden kontrol

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Her gıda alanı pozitif basınçta mı olmalı?

Bunu bütün odalara otomatik uygulamıyoruz. Temiz-kirli bölge ilişkisi, proses kaynağı ve ürün hassasiyeti işletmenin hijyen planıyla değerlendirilmelidir. Kaynak alanından kirletici taşıyan bir basınç düzeni uygun olmayabilir. Hedefi proje için tanımlayıp kapı ve ürün geçişi sırasında nasıl davranacağını kontrol etmek gerekir; oda adı tek başına yeterli değildir.

Yüksek sınıf filtre hijyen garantisi verir mi?

Tek başına vermez. Filtre uygunluğu yanında gövde sızdırmazlığı, hava yönü, kaynak kontrolü ve bakım erişimi önemlidir. Hangi kirleticinin hedeflendiğini ve işletmenin hijyen planını belirleyerek ürün seçiyoruz. Temiz oda sınıfı veya mikrobiyolojik sonuç, filtre seçiminin tek başına sağladığı bir teslim değildir. Özel doğrulama gerekiyorsa kapsamı ayrıca tanımlanmalıdır.

Un tozu için genel egzoz yeterli mi?

Kaynağın kontrolü ayrıca değerlendirilmelidir. Tozun odaya yayılmadan yakalanması için yerel emiş veya çevreleme seçeneklerini inceliyoruz. Yanıcı toz riski varsa ekipman seçimi yetkili risk değerlendirmesine dayanmalıdır. Genel oda egzozunu bütün kaynak emişinin yerine koymuyor; proses hareketleri ve operatör kullanımını tasarımın içine katıyoruz.

Üretim hattı değişince sistemi de incelemek gerekir mi?

Evet. Yeni ekipman, malzeme veya çalışma programı kirletici yükünü ve hava yönünü değiştirebilir. Mevcut debinin daha önce uygun olması yeni prosesi otomatik karşılamaz. Kaynak emişi, filtre ve genel oda dağılımını yeniden değerlendiriyoruz. Hijyen planındaki değişiklikler varsa basınç ve geçiş senaryoları da kontrol kapsamına alınmalıdır.

Gıda üretim alanları için hangi benzer uygulamalarınız var?

Başkent ASPAVA projemiz mutfak havalandırmasını kapsar. Üretim tesisinizin proses ve hijyen gereksinimleri ayrıca değerlendirilir. Toz, nem, temiz-kirli bölge ve işletme akışını yeni saha bilgileriyle ele alıyoruz. Genel mutfak uygulamasının kapsamını kart altında gösterirken tesisin kaynak emişi ve risk değerlendirmesini kendi ihtiyacına göre hazırlıyoruz.
