Jeneratör Odası Havalandırma Sistemleri

Jeneratör odasında temiz giriş, soğutma ve sıcak tahliye yolunu model verileriyle tasarlıyoruz. SCA Mühendislik, kanal ve akustik direnci birlikte değerlendirerek elektrik koordinasyonu ve planlanan yük testi kapsamını hazırlıyor.

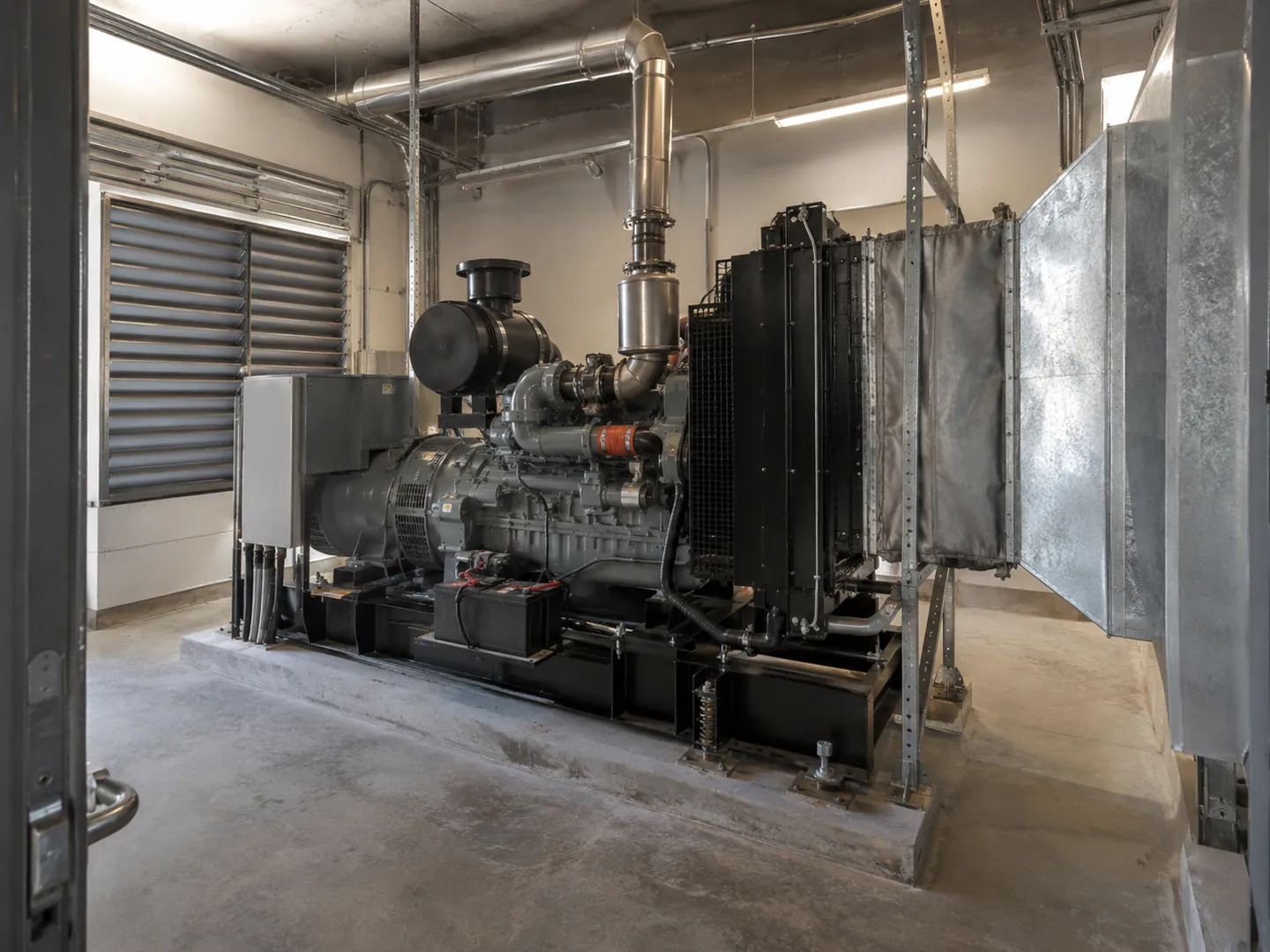

Jeneratör odasında hava giriş menfezi, radyatör atışı ve ayrı motor egzozunu gösteren yapay zekâ üretimi kavramsal görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Model verisiyle hava yolu ve test kapsamı

Cihazın soğutma düzeni ve çalışma sınırları tasarım başlangıcıdır; yük testinin girdileri ilgili ekiplerle önceden belirlenir.

Hizmette ele alınan işler

  • Radyatör ve oda ısı kaynaklarının ayrılması
  • Kanal, panjur ve susturucu direnç değerlendirmesi
  • Teklifte tanımlanan kontrol ve yükte sıcaklık kayıtları

Kapsamın sınırları

  • Motor egzozu oda tahliyesinden ayrı tasarlanır.
  • Yük, elektrik güvenliği ve jeneratör işletmesi ilgili ekiplerle koordine edilir.
  • Yapılamayan yük testinin sınırı teslim raporunda açıklanır.

Cihaz ve Yapı Birlikte Fiyatlandırılır

Odanın büyüklüğü tek başına maliyet belirlemez. Jeneratör modeli, radyatör düzeni, hava yolu uzunluğu ve akustik talep farklı ekipman gerektirebilir. Teklifte kanal, panjur, susturucu, kontrol bağlantıları ve erişim işlerini ayırıyoruz. Elektrik koordinasyonu ile yük testinin kapsamını da yazıyoruz. Kesin çözüm ve bedel, cihaz verileriyle doğrulanan keşif sonrası hazırlanır; her jeneratöre tek standart paket önermiyoruz.

  • Model ve soğutma hava ihtiyacı
  • Kanal, panjur ve akustik direnç
  • Cephe müdahalesi ve servis erişimi
  • Kontrol koordinasyonu ve yük testi

Teklif Kapsamı

Hava yollarını ayıralım

Bir odada üç farklı görev.

Jeneratör odasında soğutma havası, odadaki ısı ve motorun yanma gazları aynı ihtiyaç değildir. Önce cihazın radyatör düzenini, ardından her hava yolunun sınırlarını belirliyoruz.

Odaya hava girişi

Cihazın soğutma ve yanma için gerektirdiği hava, giriş açıklığı ve panjurun gerçek akış direnciyle birlikte değerlendirilir.

Isının uzaklaştırılması

Cihaz üzerindeki radyatörün sıcak hava çıkışı veya uzak radyatörlü düzende odada kalan ısının tahliyesi yerleşime göre ayrı planlanır.

Motor egzozu

Yanma gazları, soğutma havasından ayrı bir egzoz hattıyla uzaklaştırılır; çıkışın hava girişlerini etkilememesi ayrıca incelenir.

Üretici verisinde neye bakılır?

Seçilen modele ait soğutma ve yanma hava ihtiyacı, radyatörün konumu ve fan verisi, odaya yayılan ısı, izin verilen hava yolu direnci ve motor egzozu geri basınç sınırı birlikte kontrol edilir. Panjur, kanal ve susturucuların dirençleri gerçek hava yolunda değerlendirilir.

Bu, keşif için kavramsal bir özettir. Hava ihtiyaçları üretici belgesindeki tanımlara göre değerlendirilir; farklı kalemler kapsamları doğrulanmadan doğrudan toplanmaz.

Sistem Seçimi ve Uygulama

Jeneratörün radyatör fanı ile oda havalandırma fanının işlevleri aynı olmayabilir. Yerleşime göre radyatör hava akımı odayı süpürebilir veya uzaktaki soğutma sistemi nedeniyle ayrı oda tahliyesi gerekebilir. Bu ayrımı yapmadan yalnız hacme bağlı hava değişim sayısı seçmek yeterli değildir. Cihaz teknik verileri, çalışma yükü, dış ortam koşulu ve radyatör konumu üzerinden hava yolunu belirleriz; motorun yanma havasını da hesabın dışında bırakmayız.

Dar açıklık ve akustik susturucu, yeterli görünen menfezin gerçek performansını sınırlayabilir. Sıcak çıkışın girişe dönmesi ise fan çalışsa bile soğutma koşulunu bozar. Yerleşimi bina cephesi ve çevreyle birlikte değerlendirir; yağmur, rüzgâr, servis erişimi ve ses yayılımını koordine ederiz. Teslimde yalnız fanın döndüğünü değil, jeneratör çalışırken sıcaklıklar ve kontrol elemanlarının doğru davranışını kayıt altına alırız.

Model Verisini Esas Alın
Hava ihtiyacını jeneratör gücünden türetilen tek oranla belirlemiyoruz. Radyatör, ortam sınırı ve izin verilen direnç için seçilen cihazın güncel belgelerini kullanıyoruz.
Sıcak Hava Geri Dönmesin
Giriş ve tahliye yerlerini birbirinden bağımsız düşünmüyoruz. Cephe açıklıkları ve rüzgâr etkisini birlikte inceleyip kısa devre riskini azaltan bir yerleşim kuruyoruz.
Yük Altında Doğrulayın
Boşta çalışan cihaz oda ısınmasını temsil etmeyebilir. Devreye alma kapsamını planlayıp temsilî yük koşulunda sıcaklık, hava yolu ve kontrol durumunu kaydediyoruz.
Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları.

Radyatör Çıkışı Uzun Kanala Bağlanıyor

Kanalın, susturucunun ve dış panjurun birlikte oluşturduğu direnci inceliyoruz. Radyatör fanının izin verilen koşulu aşıldığında yalnız kanal çapını tahminen değiştirmiyoruz. Cihaz üreticisiyle uygun çözümü netleştirip servis ve bağlantı hareketlerini de koruyoruz.

  • Toplam hava yolu direnci
  • Radyatör fanı sınırı
  • Esnek bağlantı ve bakım erişimi

Seçimi ve Kapsamı Etkileyen Veriler

Soğutma Düzeni

İncelenen bilgi
Cihaz modeli ve radyatör yeri
Karara etkisi
Oda tahliyesi ile radyatör akışını ayırıp üretici koşuluna uygun hava yolunu kurarız.

Açıklıklar

İncelenen bilgi
Net geçiş ve eleman direnci
Karara etkisi
Panjur dış ölçüsü yerine gerçek çalışma verisiyle giriş ve çıkış kesitlerini değerlendiririz.

Ses

İncelenen bilgi
Komşu kullanım ve akustik hedef
Karara etkisi
İzin verilen toplam hava direncini koruyan susturucu ve titreşim ayrıntıları seçeriz.

Teslim

İncelenen bilgi
Yük testi ve kontrol kapsamı
Karara etkisi
Temsilî çalışma durumunda sıcaklık ve kontrol kayıtlarını birlikte oluştururuz.

Sistem Seçiminde Teknik Koşullar

Radyatör Tipi Tasarımın Başlangıcıdır

Radyatörün cihaz üzerinde veya uzakta olması oda tahliyesini değiştirir. Model belgesindeki soğutma verisi ile odada kalan ısı ayrı ele alınarak hava yolu tasarlanır.

Serbest Alan Geometrik Alandan Farklıdır

Panjurun dış ölçüsü havanın net geçişini göstermez. Kanat, koruma ve akustik elemanın direnç verileri tam montaj düzeninde cihaz hava ihtiyacıyla karşılaştırılır.

Sıcak Hava Kısa Devresi

Sıcak çıkışın girişe dönmesi soğutma koşulunu bozar. Cephe engelleri ve rüzgâr değerlendirilir; çalışan cihazda giriş sıcaklığı ve hava yönü birlikte kaydedilir.

Akustik Çözümde İzin Verilen Toplam Hava Direnci

Susturucu ek hava direnci oluşturabilir. Ses performansı ve basınç kaybı ayrı verilerle toplam hesaba katılır; çözüm yük altında soğutma koşuluyla kontrol edilir.

Egzoz Borusu Havalandırma Kanalı Değildir

Motor egzozu ile oda sıcak hava tahliyesi ayrı hatlardır. Egzoz geri basıncı, genleşmesi ve sıcak yüzey koşulu kendi üretici sınırıyla koordine edilir.

Kontrol ve Duruş Senaryosu

Panjur, fan ve alarmın cihaz çalışmasına tepkisi elektrik ekibiyle tanımlanır. Normal çalışma, enerji kesintisi ve geri bildirim kaybı güvenli test senaryosunda ayrı değerlendirilir.

Radyatör Tipi Tasarımın Başlangıcıdır — ayrıntılar

Cihaz üzerindeki radyatör, uzak radyatör veya başka soğutma düzeni aynı oda havalandırmasını gerektirmez. Modelin soğutma verisini alıp odaya yayılan ısı ile radyatörden atılan ısıyı ayırırız. Fanın çalışma yolu ve giriş sıcaklığı belirlenmeden genel debi seçmeyiz. Yerleşimin üretici koşuluna uyduğunu doğrulamak, sonradan ilave fanlarla giderilmesi zor bir soğutma hatasını baştan önlemeye yardımcı olur.

Kontrol: Radyatör yerleşimi, model verisi ve oda ısı kaynaklarını aynı tasarım notunda toplayıp kullanılan belgenin cihazla gerçekten eşleştiğini doğruluyoruz.

Serbest Alan Geometrik Alandan Farklıdır — ayrıntılar

Panjurun dış ölçüsü havanın geçebildiği net alanı göstermez. Kanatlar, tel koruma, yağmur ayrıntısı ve akustik elemanlar akışı sınırlar. Açıklığı değerlendirirken elemanın debi ve basınç kaybı bilgisini kullanırız. Üretici verisi olmadan tüm panjurlara sabit serbest alan oranı atamayız. Girişin yeri ve çevresindeki engeller de birlikte değerlendirilir; büyük dış ölçü tek başına yeterlilik kanıtı değildir.

Kontrol: Panjur ve koruma elemanlarının gerçek akış alanı ile direnç verisini cihaz hava ihtiyacıyla birlikte ve tam montaj düzeninde inceliyoruz.

Sıcak Hava Kısa Devresi — ayrıntılar

Tahliye edilen sıcak hava yeniden girişe ulaştığında oda dış ortamdan daha sıcak havayla beslenir. Açıklık yönü, saçak, komşu duvar ve rüzgâr bu davranışı değiştirebilir. Mimari plan üzerinde giriş ile çıkış arasındaki yolu değerlendirir, yerinde çalışan cihazdaki giriş sıcaklığını kaydederiz. Birbirine yakın açıklıkları yalnız fan kapasitesini artırarak düzeltmeye çalışmak hava yolunun temel sorununu çözmeyebilir.

Kontrol: Giriş ve çıkış çevresindeki engelleri işaretleyip çalışma sırasında hava yönü ile giriş sıcaklığını birlikte kaydederek kısa devre olasılığını inceliyoruz.

Akustik Çözümde İzin Verilen Toplam Hava Direnci — ayrıntılar

Susturucu, oda sesi için önemli olabilir; fakat radyatör veya havalandırma fanına ek direnç getirir. Sessizliği yalnız kalın kaplamayla tarif etmeyiz. Sesin frekans içeriği, kanal kesiti, eleman boyu ve izin verilen basınç koşulu birlikte değerlendirilir. Bakım için çıkarılabilen bölümler ve titreşim bağlantıları da planlanır. Akustik müdahalenin soğutmayı etkilemediği, son durumda işletme koşullarında kontrol edilmelidir.

Kontrol: Akustik elemanın ses performansı ve basınç kaybını ayrı veriler olarak alıp toplam hava yolu hesabına ve yük testi planına işliyoruz.

Egzoz Borusu Havalandırma Kanalı Değildir — ayrıntılar

Motorun yanma gazı hattı ile oda sıcak havasının tahliyesi farklı görevler taşır. Egzoz hattında üreticinin geri basınç sınırı, sıcaklık, genleşme ve bağlantı ayrıntıları esas alınır. Oda tahliyesi bu hattın yerine geçmez. Sızdırma veya sıcak yüzey sorunu yalnız oda fanını büyüterek giderilmez. Tasarım koordinasyonunda iki hattı ayrı tanımlar, hava girişlerinin yanma gazından etkilenmesini ayrıca değerlendiririz.

Kontrol: Motor egzozu ile oda tahliyesini çizimde ayırıp çıkış konumu, genleşme ve cihazın izin verdiği geri basınç koşulunu ayrıca doğruluyoruz.

Kontrol ve Duruş Senaryosu — ayrıntılar

Motorlu panjur, fan ve alarm bulunuyorsa bunların jeneratörün çalışmasına nasıl eşlik edeceği tanımlanmalıdır. Kapalı açıklıkla çalışan cihaz aşırı ısınabilir. Enerji kaynağı, açılma bilgisi ve arıza davranışı elektrik ekibiyle koordine edilir. Gerekli çalışma sonrası tahliye koşulu model ve proje üzerinden belirlenir. Her uygulamaya aynı gecikme süresini vermeden normal çalışma, kontrol arızası ve enerji kesintisi durumları ayrı sınanır.

Kontrol: Çalışma komutu, panjur geri bildirimi, fan durumu ve alarm mantığını ilgili ekiplerle ortak senaryo üzerinden güvenli test ederek kaydediyoruz.

Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — genel havalandırma kanalı uygulamamız; jeneratör odası uygulaması değildir.

Yapı Kredi Bomontiada

Bomontiada fotoğrafının kapsamı

Gerçek fotoğrafta tavana asılan dairesel havalandırma kanalları görülür. Mevcut proje kaydı bunu jeneratör odası işi olarak doğrulamıyor.

Genel kanal uygulaması

Fotoğrafın benzer yönü kanal montajı ve askılama işidir. Jeneratöre özgü radyatör bağlantısı veya yükte sıcaklık sonucu fotoğraftan çıkarılmaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Cihaz üzeri radyatör: oda içinden sıcak çıkışa

Kavramsal yerleşim, radyatör hava yolunun odayla ilişkisini gösterir. Gerçek debi ve izin verilen direnç seçilen cihazdan alınır.

Cihaz üzeri radyatörlü örnek hava yolu

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz cihaz üzeri radyatörlü yerleşimdir. Kalın hava yolu temiz girişten motor/alternatör üzerinden radyatör ve sıcak çıkışa gider; giriş ile çıkış ayrı açıklıklardır. Kesik üst hat motorun yanma gazı tahliyesini temsil eder, soğutma havası değildir. Servis alanı, hava debisi ve tüm giriş/kanal/susturucu direnci gerçek seçilen modelle belirlenir.

  1. Temiz hava girişi

    Panjur ve giriş direnci

  2. Motor / alternatör alanı

    Oda ısısı ve servis alanı

  3. Cihaz üzeri radyatör

    Modelin soğutma akımı

  4. Sıcak hava çıkışı

    Kanal ve susturucu toplam direnci

  5. Ayrı motor egzozu

    Yanma gazı hattı oda soğutma hava yoluyla aynı kanal değildir; gerçek motor/ürün koşullarıyla tasarlanır.

Bağlantılar

  • Temiz hava girişi öğesinden Motor / alternatör alanı öğesine bağlantıOdaya hava yolu
  • Motor / alternatör alanı öğesinden Cihaz üzeri radyatör öğesine bağlantıModele göre soğutma akışı
  • Cihaz üzeri radyatör öğesinden Sıcak hava çıkışı öğesine bağlantıGirişten ayrılan sıcak tahliye
  • Motor / alternatör alanı öğesinden Ayrı motor egzozu öğesine bağlantıAyrı yanma gazı tahliyesi
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Cihaz üzeri radyatörlü örnek hava yoluÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Jeneratör odasıMotorMotor egzozuTemiz hava girişi → Motor / alternatör alanı · Odaya hava yoluMotor / alternatör alanı → Cihaz üzeri radyatör · Modele göre soğutma akışıCihaz üzeri radyatör → Sıcak hava çıkışı · Girişten ayrılan sıcak tahliyeMotor / alternatör alanı → Ayrı motor egzozu · Ayrı yanma gazı tahliyesi1Temiz hava girişi2Motor / alternatöralanı3Cihaz üzeriradyatör4Sıcak hava çıkışı5Ayrı motor egzozu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Uzak radyatör: oda tahliyesi ayrıca değerlendirilir

Soğutma hava akımı oda dışında oluştuğunda motor ve alternatörden odaya yayılan ısı için ayrı hava yolu gerekebilir.

Uzak radyatörlü kavramsal düzen

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz uzak radyatör yerleşimidir. Oda sınırı içindeki kalın oklar motor/alternatörden yayılan ısı için ayrı oda hava yoludur. Oda dışındaki radyatörün iki kesik bağlantısı soğutma sıvısı devresini temsil eder, hava kanalı değildir; radyatörün kendi dış hava yolu ayrıca gösterilir. Üstteki kesik yol ayrı motor egzozudur. Hiçbir debi, sıcaklık, kot veya izin verilen direnç bu çizimin oranından alınmaz.

  1. Oda temiz hava girişi

    Yerleşime uygun besleme

  2. Motor / alternatör

    Odaya yayılan ısı

  3. Oda hava tahliyesi

    Ayrı ısı ve hava hesabı

  4. Uzak radyatör

    Oda dışındaki soğutma düzeni

  5. Ayrı motor egzozu

    Motorun yanma gazları oda hava tahliyesi ve radyatör soğutma devresinden ayrı değerlendirilir.

Bağlantılar

  • Oda temiz hava girişi öğesinden Motor / alternatör öğesine bağlantıOda hava akımı
  • Motor / alternatör öğesinden Oda hava tahliyesi öğesine bağlantıSıcak oda havası
  • Motor / alternatör öğesinden Uzak radyatör öğesine bağlantıSoğutma devresi; hava kanalı değil
  • Motor / alternatör öğesinden Ayrı motor egzozu öğesine bağlantıAyrı yanma gazı hattı
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Uzak radyatörlü kavramsal düzenÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Jeneratör odasıMotorUzak radyatörOda temiz hava girişi → Motor / alternatör · Oda hava akımıMotor / alternatör → Oda hava tahliyesi · Sıcak oda havasıMotor / alternatör → Uzak radyatör · Soğutma devresi; hava kanalı değilMotor / alternatör → Ayrı motor egzozu · Ayrı yanma gazı hattı1Oda temiz havagirişi2Motor / alternatör3Oda hava tahliyesi4Uzak radyatör5Ayrı motor egzozu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Yük testi için teklif ve teslim hazırlığı

Test yapılabilirliği, yükün nasıl sağlanacağı ve elektrik ekibinin sorumluluğu teklif öncesinde netleştirilir.

Girdi / kayıtSorumluluk ve kapsam
Sağlanacak yük
Yük kaynağı, uygulanabilir çalışma durumu ve işletme izni ilgili jeneratör / elektrik ekibiyle belirlenir
Elektrik güvenliği
Enerji bağlantısı, güvenli işletme ve kesinti senaryosu ilgili yetkili ekip kapsamındadır
İzlenen sıcaklıklar
Dış hava, giriş ve oda sıcaklığı; modelin istediği diğer noktalar
Hava ve kontrol
Panjur konumu, fan / alarm geri bildirimi ve test anındaki koşullar
Test yapılamazsa
Yapılan kontroller, eksik yük koşulu, doğrulanamayan sonuç ve sonraki test ihtiyacı ayrı raporlanır

Kontroller ve teslim

Kontroller ve Teslim

Hava Yolu İncelemesi

Giriş, radyatör ve sıcak çıkış yolunu kontrol ediyoruz. Panjur, susturucu ve bağlantıların onaylanan çizimle eşleştiğini, bakım alanlarının açık kaldığını doğruluyoruz.

Kontrol Denemesi

Jeneratör çalışma komutunu panjur ve fanla birlikte test ediyoruz. Enerji kesintisi, geri bildirim ve arıza davranışlarını ilgili elektrik ekibiyle kayıt altına alıyoruz.

Yükte Sıcaklık Takibi

Planlanan yük testi sırasında dış hava, giriş ve oda sıcaklıklarını izliyoruz. Verileri cihazın çalışma sınırlarıyla değerlendirip test koşullarını açıkça kaydediyoruz.

İşletme Kaydı

Son yerleşim, kontrol senaryosu ve bakım noktalarını teslim ediyoruz. Panjur temizliği, açıklıkların kapatılmaması ve değişiklik öncesi kontrol gereksinimini işletmeye anlatıyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Cummins — Liquid-Cooled Generator Set Application Manual
  2. ASHRAE — Fans

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Odaya büyük bir fan koymak yeterli mi?

Cihazın soğutma düzeni ve izin verilen hava direnci incelenmeden yeterli sayılmaz. Fan çalışırken sıcak hava girişe geri dönebilir veya radyatör çıkışı tıkanabilir. Önce doğru hava yolunu kurar, cihaz verileriyle debi ve direnç koşulunu eşleştiririz. Fan seçimi bu çalışmanın sonucu olmalıdır.

Panjur ölçüsünü nasıl belirliyorsunuz?

Jeneratörün hava ihtiyacı, panjurun serbest geçişi ve basınç kaybı birlikte değerlendirilir. Dış ölçü tek başına kullanılamaz. Koruma teli, yağmur ayrıntısı ve susturucu varsa onların etkisi de eklenir. Seçilen elemanın çalışma verisiyle boyutlandırma yapıp sahadaki gerçek yerleşimi kontrol ederiz.

Ses azaltımı soğutmayı zorlaştırır mı?

Yanlış seçilmiş veya dar kesitli akustik eleman ek direnç oluşturabilir. Bu nedenle sessizlik ve hava ihtiyacını ayrı hedefler olarak birlikte tasarlarız. Uygun susturucu, geçiş kesiti ve titreşim ayrıntısı değerlendirildikten sonra, jeneratör yükte çalışırken sıcaklık koşullarını izleyerek çözümün etkisini kontrol ederiz.

Boşta çalışma testi neden yeterli olmayabilir?

Motorun ve alternatörün ısı etkisi yükle değişir. Boşta kısa çalışma, uzun süreli yükte oluşan oda ve giriş sıcaklığını temsil etmeyebilir. Test kapsamını jeneratör ve elektrik ekibiyle önceden planlar, temsilî yükte verileri kaydederiz. Testin uygulanamadığı koşulları da teslimde açıkça belirtiriz.

Mevcut oda sonradan iyileştirilebilir mi?

Giriş ve çıkış yerleri, hava yolu direnci, cihaz modeli ve servis alanı incelenerek iyileştirme seçenekleri hazırlanabilir. Bazen panjur veya bağlantı değişikliği yeterliyken bazı odalarda güzergâhın yeniden düzenlenmesi gerekir. Yeni parça eklemeden mevcut durumu ölçüp müdahalenin cihaz koşullarıyla uyumunu kontrol ederiz.
