Konferans Salonu Havalandırma Sistemleri

SCA Mühendislik konferans salonunun doluluk, sahne, oturma, balkon ve fuaye kullanımını birlikte değerlendirir. Taze hava, dağıtım ve akustik koordinasyon; keşif, proje, uygulama ve kararlaştırılan devreye alma kapsamıyla hazırlanır.

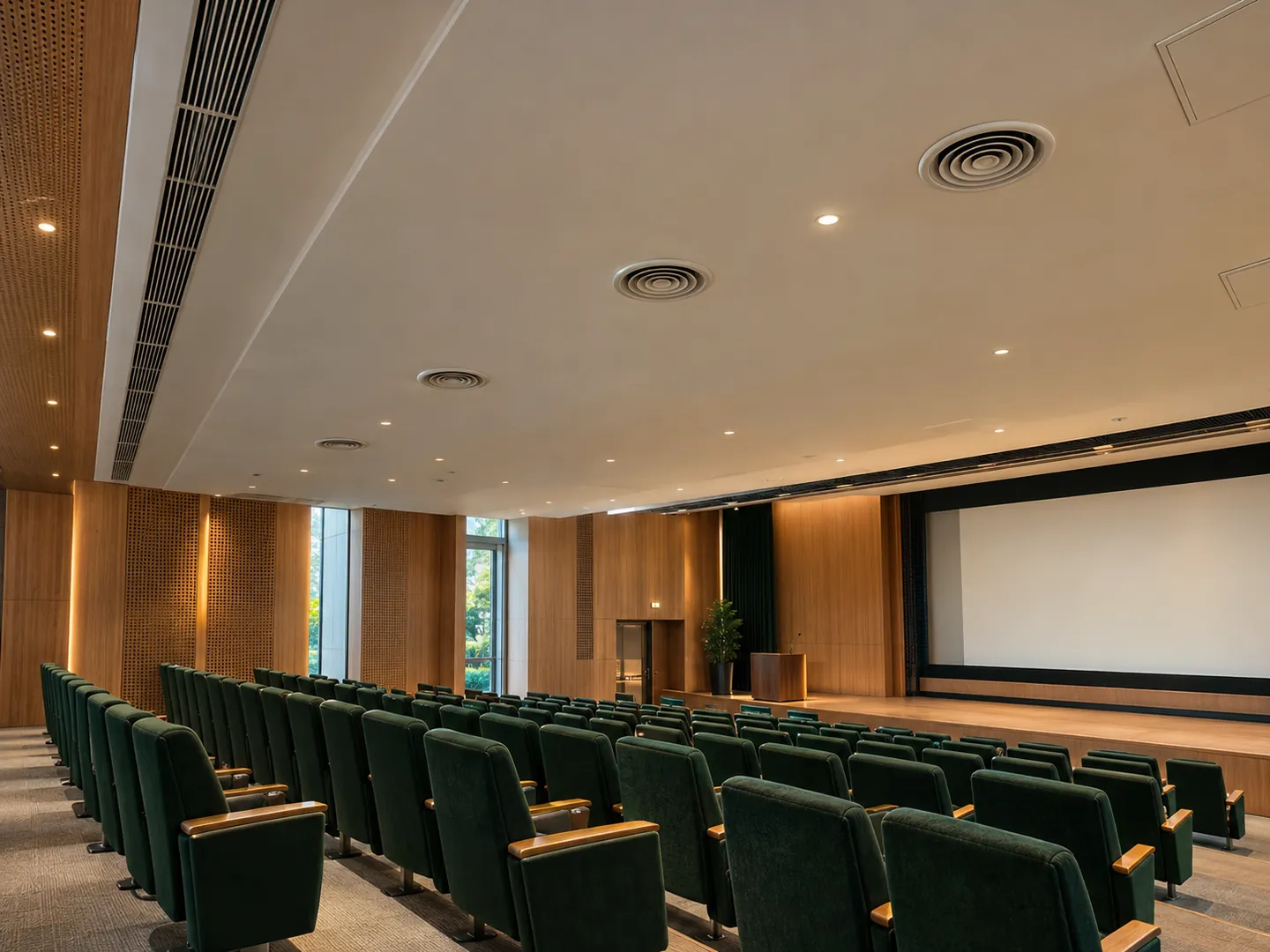

Temsili konferans salonunda yan duvar besleme nozulları, alçak dönüş ızgaraları ve tavanda susturucu
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Salona özel havalandırma projesi ve uygulaması

Hizmette ele alınan işler

  • Salon planı, koltuk düzeni, tavan, sahne/balkon ve etkinlik verileri
  • Dış hava, kanal/fan, filtre, akustik ve kontrol koordinasyonu
  • Kararlaştırılan saha uygulaması, debi dengeleme ve işletme teslimi

Kapsamın sınırları

  • Özel akustik ölçüm ve otomasyon entegrasyonu teklifte ayrıca tanımlanır.
  • Model temsili kullanım ilişkisini anlatır; kapasite, gerçek debi veya ölçülmüş kabul sonucu göstermez.
  • Standart resirkülasyonlu VRF dış hava ihtiyacını kendiliğinden karşılamaz.

Uygulama ve devreye alma kapsamı

Yeni bir salon kurarken veya mevcut sistemi yenilerken; tavan boşluğu, erişim noktaları, diğer tesisatlar ve etkinlik takvimi aynı uygulama planında değerlendirilir. İşletme ekibinin bakım yapabilmesi de teslimin bir parçasıdır. Ölçüm, raporlama ve teslim kapsamını proje başlangıcında birlikte netleştiriyoruz. İstenen özel akustik ölçümler ve otomasyon entegrasyonu teklif kapsamında ayrıca tanımlanır.

  • Salon planı, koltuk düzeni ve kullanım programı
  • Tavan, kanal, cihaz ve bakım erişimi
  • Akustik ölçüm ve otomasyon entegrasyon kapsamı
  • Yeni uygulama veya mevcut sistem revizyonu

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif Kapsamı

Seçimi ve Kapsamı Etkileyen Veriler

Dış Hava

İncelenen bilgi
Koltuk sayısı, alan, etkinlik süresi ve eş zamanlı doluluk.
Karara etkisi
Minimum dış hava ihtiyacı, çalışma programı ve kontrol senaryosu.

Hava Dağıtımı

İncelenen bilgi
Tavan, balkon, sahne ve bölünebilir salon yerleşimi.
Karara etkisi
Menfez tipi, yerleşim, atış mesafesi ve üfleme hızı değerlendirmesi.

Kanal & Fan

İncelenen bilgi
Kanal güzergâhı, filtre, serpantin, susturucu ve terminal dirençleri.
Karara etkisi
Basınç kaybı hesabı, fan çalışma noktası ve bakım erişimi.

Kontrol

İncelenen bilgi
Etkinlik takvimi, CO₂ eğilimi, sıcaklık ve mevcut otomasyon.
Karara etkisi
Zon kontrolü, sensör yerleşimi ve düşük / yüksek yükte çalışma koşulları.

Konferans salonunda kapasite ve ses kabulü, gerçek kullanım koşulları ve ilgili saha kayıtlarıyla değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Salon modeli ve kullanım senaryosu

Sekme / model moduAynı senaryodaki hava yönetimiOk ve model sınırı
Etkinlik Öncesi / before
Açılış saati, cihaz programı, filtre-damper-fan durumu ve kısmi doluluk dış hava bileşeni.
Yeşil taze hava; ayrı dönüş/tahliye. Hareket ve doluluk temsili.
Etkinlik Sırasında / during
CO₂ eğilimi, zaman programı ve varsa doluluk; düşük/yüksek yük dağıtımı ve ses koşulu.
Aynı hava yolları etkinlik modu açıklamasıyla izlenir; debi ölçeği değildir.
Ara & Çıkış / break
Salon-fuaye takvimi, kapanış/bekleme, bir sonraki oturum ve bakım planı.
Temsili salon modeli gerçek fuaye zonunu veya kontrol donanımını doğrulamaz.

Sekme değişiminde model modu ve kısa açıklama birlikte değişir. Gerçek projede bulunmayan sensör veya kontrol işlevi var kabul edilmez.

Salonun kullanımından sisteme

Bir konferans salonunda ihtiyaç sabit kalmaz. Hazırlık sırasında az sayıda kişi bulunur; etkinlik başladığında aynı hacim kısa sürede dolar. Oturum aralarında fuaye yükü artar. Hava ihtiyacı, ses beklentisi ve işletme senaryosu bu değişimle birlikte ele alınmalıdır.

SCA Mühendislik olarak İstanbul ve Marmara Bölgesi’ndeki otel, eğitim yapısı, kurumsal merkez ve etkinlik alanları için salonun mimarisine uygun havalandırma projeleri hazırlıyoruz. Koltuk düzeni, tavan yüksekliği, sahne, balkon ve bölünebilir salon kullanımı tasarımın başlangıç verileridir.

Doluluğa Uyum
Etkinlik programına göre hava yönetimi.
Akustik Koordinasyon
Konuşmayı destekleyen tesisat yaklaşımı.
Dengeli Dağıtım
Sahneyi, oturma alanını ve fuayeyi birlikte değerlendiriyoruz.
Odak Koleji Akademi’de tavana monte ettiğimiz oval havalandırma kanalları
SCA uygulama fotoğrafı

Odak Koleji Akademi — gerçek çalışma salonu havalandırma uygulaması. Proje kaydı oval kanal ve akustik izolasyon işini doğrular; fotoğraf ölçülmüş ses kabulü değildir.

Odak Koleji Akademi

Salon, misafirlerden önce hazırlanır.

Etkinlik programına göre ön havalandırma ve sıcaklık hazırlığı planlanır. İlk ziyaretçinin girdiği anda çalışma koşullarının hazır olması hedeflenir.

  • Açılış saati ile cihaz çalışma programı eşleştirilir.
  • Filtre, damper ve fan durumları kontrol senaryosuna alınır.
  • Kısmi dolulukta da gereken dış hava bileşeni korunur.

Havanın İzlediği Yol

Etkinlik Öncesi

Az doluluk ve programlı salon hazırlığı: yeşil taze hava, ayrı dönüş/tahliye yolu. Hazırlık programı gerçek projeyle belirlenir; ok hareketi debi ölçümü değildir.

Taze hava ve dönüş yollarını anlatan konferans salonu modeli
  • Taze hava / üfleme
  • Dönüş / tahliye

Oklar hava yollarını, animasyon ise kullanım senaryolarını açıklar. Gerçek debi, doluluk, montaj ölçüsü veya performans sonucu göstermez.

Bölünebilir salon ve balkon girdileri

Kullanım alanı / düzenDeğişen dolulukZon / dağıtım girdisiKontrol girdisi
Ana salon
Koltuk düzeni, eş zamanlı kullanım ve etkinlik süresi.
Sahne, oturma, tavan ve üfleme/emiş ilişkisi.
Program, CO₂ eğilimi ve varsa doluluk bilgisi; desteklenen kontrol.
Bölünebilir salon
Birlikte/açık veya bölünmüş kullanımda kişi dağılımı.
Her kullanım düzeninde dağıtım ve ortak kanal ses geçişi.
Gerçek sistemin sunduğu bağımsız/birlikte zon davranışı; destek yoksa ayrıca proje ihtiyacı.
Balkon
Balkonun dolu/boş olması ve ana salonla eş zamanlı kullanım.
Tavan ve balkon yerleşimi, dağıtım/atış ve oturan kişi koşulu.
Gerçek sensör/zon kapsamı ve farklı yük koşullarındaki kabul.
Fuaye
Ara/çıkışta değişen yoğunluk ve sonraki oturum.
Salonla ilişkili alan ve hava dağıtımı ayrı incelenir.
Salon-fuaye takvimi, kapanış/bekleme ve projede sunulan bölgesel davranış.

Kontrol davranışı gerçek proje ve cihaz desteğiyle belirlenir; tablo yeni donanım veya kabul sonucu vaat etmez.

Kaynakta, iletim yolunda ve salonda kontrol

Kaynakta kontrol

Fan çalışma noktası, cihaz yerleşimi ve titreşim aktarımı birlikte incelenir. Gerekli izolasyon elemanları yapısal bağlantılarla koordine edilir.

İletim yolunda kontrol

Kanal kesiti, dirsekler, damperler ve susturucular; ses iletimi, basınç kaybı ve bakım ihtiyacıyla birlikte ele alınır.

Salonda kontrol

Menfez ve difüzör seçimi, hava hızı ve oturma düzeniyle eşleştirilir. Hem düşük hem yüksek debide dağıtım ve ses koşulları kontrol edilir.

Havayı bütün olarak ele alıyoruz

Klima santralleri ve filtrasyon

Filtre, fan kapasitesi ve değişim erişimiyle birlikte seçilir.

Havalandırma ve ısı geri kazanımı

Geri kazanım gerçek debi, süre ve iklimle değerlendirilir; bakım, bypass ve kontrol kapsamı seçime alınır.

VRF ve taze hava koordinasyonu

Isıtma-soğutma sistemi ile ayrı havalandırma görevleri kapasite ve kontrolde koordine edilir.

Dış hava, dağıtım ve akustik tasarım

Dış hava: kişi ve alan bileşenleri

Dış hava hesabında kişi ve alan bileşenleri birlikte değerlendirilir; dağıtım etkinliği ve sistem hesabı cihaz seçiminden önce tamamlanır.

Hava dağıtımı ve salon yerleşimi

Oturma, sahne, balkon ve bölünebilir salon düzeni üfleme-emiş noktalarıyla koordine edilir; kısa devre ve cereyan incelenir.

Kanal ve fan çalışma noktası

Kanal, filtre, serpantin, susturucu ve terminal direnci fan noktasına dahil edilir; ses iletimi, titreşim ve bakım erişimi değerlendirilir.

Doluluk, zaman programı ve kontrol

Etkinlik programı, CO₂ eğilimi ve varsa doluluk bilgisi desteklenen zon ve sensör kontrolüyle eşleştirilir.

Akustik konfor: kaynak, iletim ve salon

Ses kaynağı, kanal iletim yolu ve salon dağıtımı proje akustik ekibinin hedefiyle incelenir; düşük/yüksek debi koşulları ayrılır.

Filtre fanla birlikte seçilir

Filtre sınıfı dış hava ve iç ortam hedefine bağlanır; başlangıç/kirlenme direnci fan kapasitesi ve değişim alanıyla değerlendirilir.

Isı geri kazanımı işletmeye uyarlanır

Geri kazanım hava debisi, süre, iklim, bakım ve bypass koşuluyla seçilir; tasarruf proje verisiyle hesaplanır.

Klima ve taze hava koordinasyonu

VRF sıcaklık görevi dış hava ihtiyacından ayrılır; havalandırma ve iklimlendirme kapasite/kontrolü birlikte koordine edilir.

Hesabın mantığı / ASHRAE 62.1

Vbz = Rp × Pz + Ra × Az

Vbz
Solunum bölgesi dış hava debisi · L/s
Rp × Pz
Kişi başına dış hava [L/(s·kişi)] × kişi sayısı
Ra × Az
Alan başına dış hava [L/(s·m²)] × net alan [m²]

Bu ifade, kişi ve alan bileşenini açıklayan başlangıç yaklaşımıdır. Tek başına cihaz seçimi değildir. Katsayılar kullanım sınıfına ve uygulanacak standarda göre belirlenir; dağıtım ve sistem hesapları ayrıca yapılır.

Dış hava: kişi ve alan bileşenleri — ayrıntılar

Debi seçimi yalnızca salonun metrekaresine dayanmaz. Tasarım doluluğu ve alan bileşeni birlikte değerlendirilir; ardından hava dağıtım etkinliği, zonlar ve cihazın çalışma noktası ele alınır. Koltuk sayısı, alan, etkinlik süresi ve eş zamanlı doluluk incelenir. Minimum dış hava ihtiyacı, çalışma programı ve kontrol senaryosu projede belirlenir.

Kontrol: Dış hava ihtiyacı ve toplam üfleme debisi ayrı hesaplandı mı?

Hava dağıtımı ve salon yerleşimi — ayrıntılar

Üfleme ve emiş noktaları; oturan kişilerin konforu, tavan yüksekliği ve sahnenin konumuyla koordine edilir. Kısa devre hava akışı, cereyan ve salonun farklı bölgelerinde dengesizlik oluşması tasarımda incelenir. Tavan, balkon, sahne ve bölünebilir salon yerleşimi değerlendirilir. Menfez tipi, yerleşim, atış mesafesi ve üfleme hızı projeye bağlanır.

Kontrol: Oturma, sahne, balkon ve bölünebilir salon düzenleri hava yolu ile koordine edildi mi?

Kanal ve fan çalışma noktası — ayrıntılar

Kanal güzergâhı, filtre, serpantin, susturucu ve terminal dirençleri incelenir. Basınç kaybı hesabı, fan çalışma noktası ve bakım erişimi birlikte değerlendirilir. Fanın katalog değeri kadar sesin kanaldan salona ulaşma yolu ve yapıya aktarılan titreşim de önem taşır.

Kontrol: Gerçek hat ve terminal dirençleriyle fan ve bakım alanı birlikte seçildi mi?

Doluluk, zaman programı ve kontrol — ayrıntılar

Çalışma programı, doluluk bilgisi ve ölçüm verisi birlikte değerlendirilir. Kontrol senaryosu, mekânın kullanımına göre hazırlanır. Etkinlik takvimi, CO₂ eğilimi, sıcaklık ve mevcut otomasyon incelenir. Zon kontrolü, sensör yerleşimi ve düşük / yüksek yükte çalışma koşulları projede belirlenir.

Kontrol: Etkinlik öncesi, etkinlik ve ara/çıkış görevleri desteklenen kontrol işleviyle eşleşti mi?

Akustik konfor: kaynak, iletim ve salon — ayrıntılar

Konferans salonunda düşük arka plan sesi tasarımın önemli bir parçasıdır. Fanın katalog değeri kadar, sesin kanaldan salona ulaşma yolu ve yapıya aktarılan titreşim de önem taşır. NR / NC gibi akustik kriterlerin hedefi; salon kullanımı ve akustik tasarım ekibiyle birlikte belirlenir. Tek bir ses değeri her salona uygulanmaz. Bölünebilir salonlarda ortak kanal üzerinden ses geçişi de değerlendirilir. Kaynakta kontrol: Fan çalışma noktası, cihaz yerleşimi ve titreşim aktarımı birlikte incelenir. Gerekli izolasyon elemanları yapısal bağlantılarla koordine edilir. İletim yolunda kontrol: Kanal kesiti, dirsekler, damperler ve susturucular; ses iletimi, basınç kaybı ve bakım ihtiyacıyla birlikte ele alınır. Salonda kontrol: Menfez ve difüzör seçimi, hava hızı ve oturma düzeniyle eşleştirilir. Hem düşük hem yüksek debide dağıtım ve ses koşulları kontrol edilir.

Kontrol: Kaynak, iletim yolu ve salon dağıtımı akustik proje hedefiyle birlikte incelendi mi?

Filtre fanla birlikte seçilir — ayrıntılar

Dış hava koşulları ve iç ortam hedefi, filtre sınıfının seçiminde başlangıç verileridir. ISO 16890 yaklaşımıyla değerlendirilen filtrasyon; başlangıç ve kirlenme basınç kaybı, fan kapasitesi ve değişim erişimiyle birlikte planlanır.

Kontrol: Filtre sınıfı, başlangıç/kirlenme direnci ve değişim erişimi fan seçimiyle eşleşti mi?

Isı geri kazanımı işletmeye uyarlanır — ayrıntılar

Isı geri kazanım çözümü; hava debisi, çalışma süresi, iklim koşulları ve kullanım senaryosuyla değerlendirilir. Bakım, bypass ve kontrol gereksinimleri seçim sürecine alınır. Tasarruf, projeye özgü koşullarla hesaplanır.

Kontrol: Geri kazanım değerlendirmesi gerçek hava debisi, süre ve iklim varsayımlarına bağlı mı?

Klima ve taze hava koordinasyonu — ayrıntılar

Standart resirkülasyonlu VRF iç üniteleri dış hava ihtiyacını kendiliğinden karşılamaz. Havalandırma çözümü ayrıca projelendirilir; ısıtma ve soğutma sistemiyle koordineli çalışacak kapasite ve kontrol düzeni oluşturulur.

Kontrol: VRF sıcaklık görevi ile dış hava ihtiyacı ve kontrol ilişkisi ayrı tanımlandı mı?

Odak Koleji Akademi: yapılan işler

Havalandırma ve akustik izolasyon

Silivri’de oval kanallı havalandırmanın projelendirme ve uygulaması ile kanallarda akustik izolasyon yapıldı. Proje kaydı S&P Ultra Silent fan ve çift sıra damperli lineer menfez uygulamasını da doğrular.

Diğer doğrulanmış mekanik kapsam

Derslik/öğretmen odalarında lokal multi split klima ve sıhhi tesisat uygulaması proje kaydında yer alır. Paylaşılabilir bir salon akustik kabul değeri bulunmadığından bu sayfada ölçülmüş ses sonucu sunulmaz.

Kaynak: mevcut SCA proje kapsamı kaydı ve güncel açıklaması; kanal fotoğrafından akustik kabul sonucu çıkarılmaz.

Kontroller ve teslim

Proje, uygulama ve işletmeye teslim

Keşif ve Tasarım Verileri

Salon planı, koltuk düzeni, mevcut ekipmanlar, kullanım programı ve akustik beklentiler değerlendirilir.

Proje ve Saha Koordinasyonu

Kanal, menfez, cihaz ve bakım erişimi mimari ve diğer mekanik tesisatlarla birlikte planlanır.

Ölçüm ve Dengeleme

Anlaşılan kapsamda debiler tasarım değerleriyle karşılaştırılır; dağıtım, sensörler ve çalışma senaryoları kontrol edilir.

İşletmeye Hazır Teslim

Kontrol ayarları, ekipman bilgileri ve bakım gereksinimleri paylaşılır; kullanım ekibiyle çalışma düzeni netleştirilir.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Konferans salonunun havalandırma debisi nasıl belirlenir?

Tasarım doluluğu, salon alanı, etkinlik düzeni ve hava dağıtımı birlikte değerlendirilir. Dış hava ihtiyacı ile toplam üfleme debisi ayrı kavramlardır; sistem düzenine göre farklı olabilir. Yalnızca metrekareye veya cihaz etiketine bakarak seçim yapmak yerine kişi ve alan bileşenlerini, dağıtım etkinliğini ve sistemin çalışma noktasını hesaplamak gerekir.

Salonda VRF klima varsa ayrıca havalandırma gerekir mi?

Standart resirkülasyonlu VRF iç üniteleri ısıtma ve soğutma sağlar; salonun dış hava ihtiyacını kendiliğinden karşılamaz. Taze hava ayrıca projelendirilir ve uygun bir havalandırma çözümüyle sağlanır. Mevcut sistemin dış hava bağlantısı veya ayrı taze hava ünitesi varsa kapasitesi ve kontrolü birlikte incelenir.

CO₂ sensörü havanın temiz olduğunu gösterir mi?

CO₂ ölçümü, doluluk ve havalandırma eğilimini değerlendirmeye yardımcı olur; tek başına bütün iç hava kalitesini göstermez. Partiküller, dış hava koşulları ve malzemelerden kaynaklanan kirleticiler ayrıca ele alınır. Sensörün yerleşimi, doğruluğu ve bakım durumu da kontrol kararını etkiler.

Havalandırma sesi konuşmayı etkiler mi?

Fan, kanal, damper ve menfezlerden yayılan arka plan sesi konuşmanın anlaşılmasını etkileyebilir. Cihazın katalog ses değeri tek başına yeterli değildir. Sesin salona ulaşma yolu, titreşim aktarımı ve hava dağıtımı, proje için belirlenen akustik hedefle birlikte değerlendirilir.

Mevcut salona uygulama veya revizyon yapılabilir mi?

Önce mevcut cihazlar, kanal güzergâhları, tavan boşluğu, elektrik altyapısı ve kontrol sistemi incelenir. Korunabilecek ekipmanlarla gerekli değişiklikler ayrılır; montaj ve devreye alma planı etkinlik takvimine göre hazırlanır. Uygulamanın kapsamı ve salonun kullanımına etkisi keşif sonrasında netleşir.
