Havalandırma Sistemleri

Laboratuvar Çeker Ocak VAV Kontrolü ve Montajı

Çeker ocak VAV kontrolü sürgü kullanımını oda besleme/egzoz dengesiyle ilişkilendirir. SCA Mühendislik ocak ve kontrol şemasını, giriş-çıkış listesini ve mekanik/otomasyon görevlerini planlar; proses girdileri ilgili uzmanlardan alınır.

Laboratuvarda çeker ocak, sürgülü ön cam ve üst kanal bağlantısını gösteren temsili görsel.

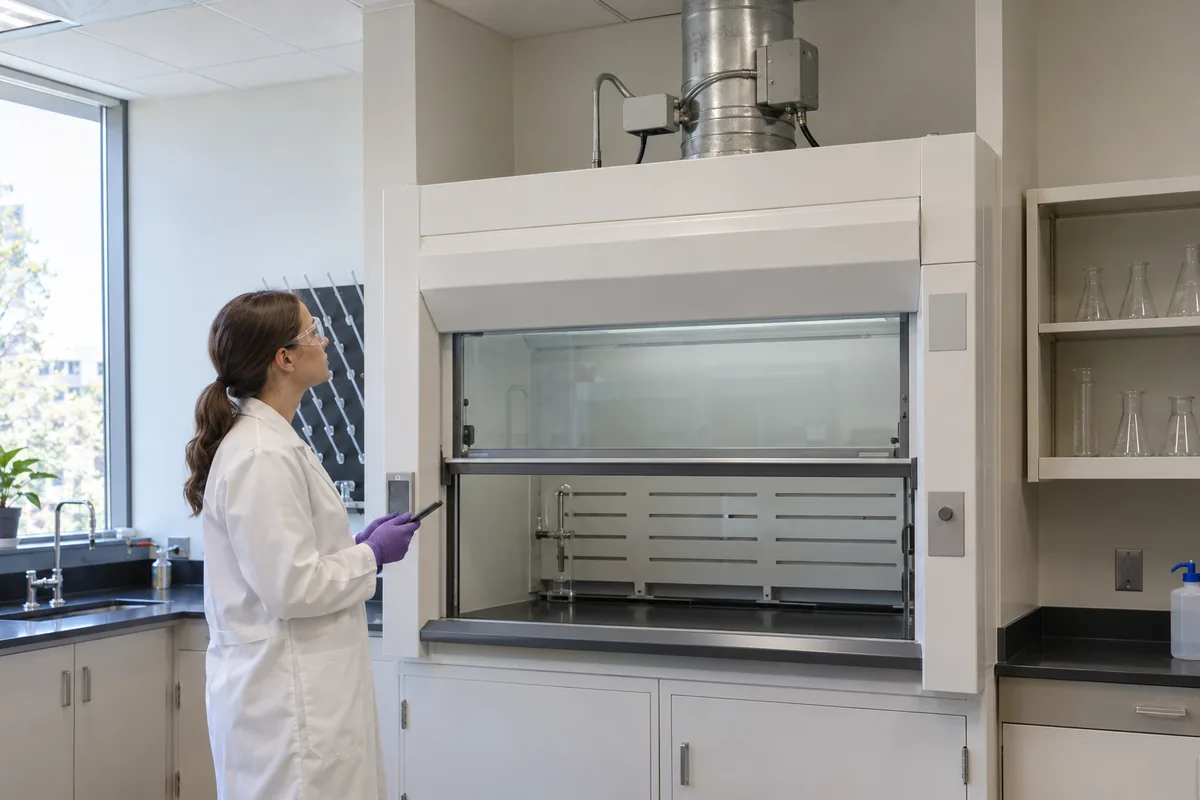

Kavramsal hizmet görseli: Çeker ocak üstündeki kapalı VAV ekipmanını gözlemleyen koruyucu gözlüklü laboratuvar teknisyeni.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ocak kontrolü ve montaj kapsamı

Kontrol uygulaması ve ayrı uzman doğrulamaları başlangıçta ayrılır.

Hizmette ele alınan işler

  • Ocak/sürgü, mevcut terminal ve oda hava bağlantılarının envanteri
  • Kontrol şeması, giriş-çıkış ve disiplin görev listesi
  • Son ekipman/şema kayıtları ve işletme kullanım dosyası

Kapsamın sınırları

  • Kimyasal dayanım seçimi ve maruziyet doğrulaması gerektiğinde ayrı uzman hizmetidir.
  • VAV montajı akredite laboratuvar testi veya kimyasal güvenlik belgesi değildir.

Ocak cihazı ile kontrol entegrasyonunu ayrı görün

Teklif; üretici kayıtları, oda arayüzleri ve korunacak donanıma bağlıdır. Elektrik/program revizyonu ayrı uzman iş kalemi olabilir. Kimyasal malzeme veya maruziyet incelemesi gerekiyorsa bu kontrol montajından farklı kapsamda belirtilir. Son şema ve doğrulama kayıtları fiyat karşılaştırmasında görünür tutulmalıdır.

  • Ocak ve kullanım araştırması
  • Kontrol bileşenleri
  • Oda hava arayüzleri
  • Elektrik/program işleri
  • Uzman doğrulama ve teslim

Teklif İçin Gerekli Bilgiler

  • Ocak ve kontrol ekipmanı kimliklerini paylaşın.
  • Sürgü ve kullanım senaryolarını belirtin.
  • Oda besleme/egzoz çizimlerini ekleyin.
  • Proses girdileri ile program sorumlularını hazırlayın.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Ocağın açıklığı ve çalışma düzeni değişirken sadece egzoz fanı seçmek kontrol tasarımını tamamlamaz. Ocak üretici bilgileri, oda besleme ve egzoz bağlantıları birlikte değerlendirilir. Yan yana çalışan ocakların ve kapı ilişkilerinin kayıtları, sistemin hangi kullanım koşullarını esas alacağını açıklamaya yardımcı olur.

Mevcut laboratuvarda kontrol yenileniyorsa korunacak sensör, aktüatör ve terminal ekipmanı ayrı listelenir. Kimyasal dayanım seçimi ve proses maruziyet değerlendirmesi bu işin tamamı sayılmaz. Gerekli uzman koordinasyonu belirlenir; VAV montajından laboratuvar sertifikası veya kullanıcı sağlığı garantisi çıkarılmaz.

Ocağın kullanımını kaydedin
Sürgü ve çalışma düzeni gerçek ocak bilgileriyle tanımlanır. Sabit oda debisi ocağın kontrol koşulunu tek başına açıklamaz.
Besleme ve egzozu birlikte görün
Ocak egzozu oda hava dengesiyle ilişkilendirilir. Kapı, genel egzoz ve diğer ekipmanlar proje arayüzü olarak gösterilir.
Kontrol sorumluluğunu ayırın
Mekanik cihaz, elektrik ve program işleri ortak nokta listesine bağlanır. Uzman doğrulama ve montaj yetkinliği ayrıca belirlenir.

Kontrol ilk kez tasarlanırken

Ocak üretici bilgisi ve laboratuvar yerleşimi birlikte hazırlanır. Kontrol düzeni oda besleme/egzoz sistemiyle koordine edilir; genel doluluk kontrolü ocağın arayüzünün yerine kullanılmaz.

  • Ocak ve sürgü bilgisi
  • Oda hava bağlantıları
  • Kontrol noktaları

Seçimi ve Kapsamı Etkileyen Veriler

Ocak kullanımı

İncelenen bilgi
Ürün ve sürgü bilgileri.
Karara etkisi
Kontrol senaryosu girdileri hazırlanır.

Oda bağlantısı

İncelenen bilgi
Besleme ve egzoz düzeni.
Karara etkisi
Hava dengesi arayüzleri belirlenir.

Mevcut donanım

İncelenen bilgi
Sensör, aktüatör ve terminal kimlikleri.
Karara etkisi
Korunacak ve yeni bileşenler ayrılır.

Kontrol altyapısı

İncelenen bilgi
Nokta ve program kayıtları.
Karara etkisi
Montaj/otomasyon sorumlulukları koordine edilir.

Sistem Seçiminde Teknik Koşullar

Ocak ve sürgü girdileri

Ocak kimliği, sürgü kullanımı ve eksik proses verisi birlikte kaydedilir.

Egzoz terminali ve kontrol ilişkisi

Sensör, aktüatör ve terminal gerçek ürün düzeniyle eşleştirilir.

Oda besleme ve genel egzoz dengesi

Ocak egzozu, oda beslemesi ve genel egzoz ortak şemada gösterilir.

Kapı ve komşu mahal arayüzleri

Kapı/komşu mahal ve yerleşim değişiklikleri kontrol girdisidir.

Elektrik ve otomasyon matrisi

Her kontrol noktası cihaz, işlev ve sorumlu disipline bağlanır.

Doğrulama ve kullanıcı kayıtları

Son şema ve esas alınan kullanım teslim edilir; ayrı maruziyet doğrulaması ayrıca belirtilir.

Ocak ve sürgü girdileri — ayrıntılar

Kontrol çalışması ocağın üretici kimliği, sürgü düzeni ve gerçek kullanım bilgisiyle başlar. Üretici kaynakları çeker ocakta değişken hava kontrolünü ayrı uygulama olarak ele alır. Ocak kullanım dosyasında ürün bilgilerini, sürgü kullanım senaryolarını ve eksik verileri toplarız. Sabit açıklık veya aynı kullanıcı alışkanlığı varsayılmadan çalışma senaryoları kaydedilir. Eksik üretici ve proses bilgileri araştırma ihtiyacı olarak belirtilir; bir ocağın koşulları bütün laboratuvarın tasarım girdisi olarak otomatik genellenmez.

Kontrol: Ocak kimliği ve sürgü kullanım senaryosu aynı kayıtla tarif edilmeli.

Egzoz terminali ve kontrol ilişkisi — ayrıntılar

Ocak egzozunda kullanılan terminal ve kontrol bileşenleri ürün bilgileriyle değerlendirilir. Sensör, aktüatör ve terminalin mevcut bağlantıları kaydedilir. Benzer fiziksel ölçü eşdeğer kontrol davranışı kanıtı değildir. Korunacak donanım ile yeni bileşenler uzman seçim dosyasında ayrılır. Terminal seçimi ve ayar yöntemi, seçilen ürünün koşulları ve yetkin ekibin değerlendirmesine göre belirlenir. Kimyasal malzeme uyumluluğu gerekiyorsa ayrı seçim kapsamıyla koordine edilir.

Kontrol: Terminal ve kontrol bileşenleri belgeli bir ürün düzeniyle eşleştirilmeli.

Oda besleme ve genel egzoz dengesi — ayrıntılar

Ocak kontrolünün oda besleme ve diğer egzoz düzenleriyle ilişkisi plan üzerinde gösterilir. Çeker ocaklar, genel egzoz noktaları ve oda bağlantıları aynı sistem sınırına bağlanır. Üretici laboratuvar kaynağı bu dengeyi teknik uygulama bağlamında destekler. Gerçek oda basınç ve hız koşulları seçilen ürün düzeni ve uzman değerlendirmesiyle belirlenir. Farklı ekipmanların kontrol bağımlılıklarını şema ve koordinasyon listesinde gösteririz.

Kontrol: Ocak ve oda hava bağlantıları ortak kontrol şemasında görünmeli.

Kapı ve komşu mahal arayüzleri — ayrıntılar

Laboratuvar kapıları ve komşu mahal bağlantıları, oda hava dengesinin ilgili girdileridir. Yerleşim ve kullanım kayıtları kontrol değerlendirmesine sunulur. Kapı düzeni değiştiyse eski proje koşulları doğrudan geçerli kabul edilmez. Bu inceleme yapısal veya kimyasal risk uzmanlığının yerine geçmez; ilgili sorumluların sağlayacağı bilgiler ayrı belirtilir. Proje dosyası hangi oda sınırının ele alındığını açıklar ve kapsam dışı alanları ayırır; tek kontrol cihazından genel laboratuvar uygunluğu sonucu çıkarılmaz.

Kontrol: Mahaller arası bağlantılar ve son yerleşim değişiklikleri kaydedilmeli.

Elektrik ve otomasyon matrisi — ayrıntılar

Sensör, aktüatör ve oda kontrol noktaları ortak bir giriş-çıkış listesinde eşleştirilir. Mekanik montaj ile programlama ve bağlantı sorumlulukları ayrı yazılır. Üründe bir kontrol özelliğinin bulunması mevcut bina altyapısının hazır olduğu anlamına gelmez. Kontrol matrisinde nokta, cihaz, işlev ve sorumlu disiplini birlikte gösteririz. Arıza veya bilgi kaybının işletmede nasıl gösterileceği ve işletme yetkileri ilgili uzmanlarla değerlendirilir.

Kontrol: Her kontrol noktası cihaz, işlev ve sorumlu disiplinle ilişkilendirilmeli.

Doğrulama ve kullanıcı kayıtları — ayrıntılar

Montaj veya revizyon sonrası doğrulama kapsamı seçilen ocak ve kontrol düzenine göre yetkin ekiplerle belirlenir. Son şema ve ekipman kimlikleri teslim dosyasına alınır. Proses veya maruziyet doğrulaması gerekiyorsa bu ayrı uzman hizmeti olarak gösterilir. VAV kontrol çalışmasının tamamlanması akredite laboratuvar testi veya kimyasal güvenlik belgesi anlamına gelmez. İşletmeye hangi kullanım senaryolarının esas alındığı ve sonraki değişikliklerin yeniden değerlendirme gereksinimi açık biçimde sunulur.

Kontrol: Son kontrol şeması, esas alınan kullanım ve ayrı uzman işler birlikte teslim edilmeli.

Maruziyet doğrulamasının ayrı kapsamı

VAV teslimi

Son kontrol şeması, ekipman kimlikleri, esas alınan kullanım senaryoları ve mekanik/otomasyon kapsamı.

Ayrı uzman hizmeti

Gerekli proses veya maruziyet doğrulamasının yöntemi ve sorumluları yetkin ekiplerle ayrıca belirlenir; kontrol montajının tamamlanması bu sonucu belgelemez.

Kontroller ve teslim

Çeker ocak üstündeki kapalı VAV ekipmanını gözlemleyen koruyucu gözlüklü laboratuvar teknisyeni.

Çeker ocak üzerindeki kapalı VAV ekipmanı. Sensör, aktüatör ve terminalin ürün kimlikleri proje envanterinden doğrulanır; model ve seri bilgisi görüntüden çıkarılmaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Örnek ocak ve oda kontrol ilişkisi

Kavramsal sensör, aktüatör ve terminal ayrımı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek şema; gerçek model, bağlantı terminali, debi veya hız ayarı içermez.

  1. Ocak / sürgü kullanımı

    Üretici ve kullanım girdileri.

  2. Sensör

    Seçilen ürünün algıladığı bilgiyi kontrol sistemine iletir.

  3. Kontrol birimi

    Ocak ve oda arayüzlerini birlikte değerlendirir.

  4. Aktüatör

    Ürünün desteklediği hareket komutunu uygular.

  5. VAV terminali

    Egzoz hava yolundaki kontrol elemanı.

  6. Oda besleme / genel egzoz

    Kapı ve diğer ocaklarla birlikte denge.

Bağlantılar

  • Ocak / sürgü kullanımı öğesinden Sensör öğesine bağlantıKullanım verisi
  • Sensör öğesinden Kontrol birimi öğesine bağlantıÖlçüm / durum bilgisi
  • Kontrol birimi öğesinden Aktüatör öğesine bağlantıÜrüne özgü komut
  • Aktüatör öğesinden VAV terminali öğesine bağlantıTerminal hareketi
  • Kontrol birimi öğesinden Oda besleme / genel egzoz öğesine bağlantıOrtak hava dengesi arayüzü

Giriş-çıkış ve görev tablosu örneği

Nokta / işİşlev kaydıSorumluluk alanı
Sensör bilgisi
Gerçek ürün, sağladığı bilgi ve kontrol arayüzü
Ürün seçimi ve elektrik bağlantısı
Aktüatör / terminal
Desteklenen hareket, terminal kimliği ve montaj
Mekanik montaj ve elektrik arayüzü
Oda kontrol bağımlılığı
Besleme, genel egzoz, diğer ocak ve kapı ilişkileri
Mekanik tasarım ve otomasyon programı
Arıza / bilgi kaybı
İşletme bildirimi ve yetki sınırı
Otomasyon ve işletme koordinasyonu

Örnek görev alanlarıdır; gerçek firma/kişi ve ürün kimlikleri proje başlangıcında kaydedilir.

Kontroller ve Teslim

Ekipman kaydı

Ocak ve kontrol kimlikleri seçim dosyasıyla karşılaştırılır; son değişiklikler şemaya işlenir.

Arayüz incelemesi

Oda besleme/egzoz bağlantıları ilgili sorumlularla kontrol kapsamına bağlanır; kapsam dışı mahaller ayrılır.

Kontrol kayıtları

Nokta listesi ve program sorumlulukları uygulamanın son durumuyla eşleştirilir; uzman doğrulama sınırı sonuçta belirtilir.

İşletme dosyası

Esas alınan kullanım, güncel şema ve ayrı proses inceleme ihtiyaçları işletmeye düzenli dosyada sunulur.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. TVLK — VAV terminal units
  2. LABCONTROL — Air management systems: Design manual

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Çeker ocak VAV kontrolü CO₂ kontrolüyle aynı mı?

Bu çalışma ocağın açıklık ve egzoz kontrolüne odaklanır. Genel oda doluluğuna dayanan CO₂ kontrolü farklı işlevdir. İki düzen gerektiğinde koordine edilir; birinin cihazı diğer kontrolün yerine otomatik olarak kullanılamaz.

Mevcut sensörler korunabilir mi?

Korunabilme durumunu ürün, terminal ve kontrol altyapısı belirler. Kimlik ve bağlantı kayıtları incelenmeden kesin karar verilmez. Benzer cihaz ölçüsü yeterli değildir; yeni bileşenle uyumluluk ve gerekli program işi uzmanlarca değerlendirilmelidir.

Bu iş kimyasal dayanım seçimini kapsar mı?

Kimyasal malzeme uyumluluğu ayrı girdiler ve uzman değerlendirme gerektirebilir. VAV kontrol dosyasından her kimyasala dayanım veya güvenli maruziyet sonucu çıkarılmaz. Gerekli ayrı seçim ve risk işleri teklif kapsamlarında açıkça gösterilmelidir.

Oda sistemi değişmeden ocak kontrolü yenilenebilir mi?

Bu karar mevcut besleme ve egzoz düzeniyle kontrol arayüzlerinin değerlendirilmesine bağlıdır. Bir cihazın yenilenmesi bütün oda dengesini açıklamaz. Korunacak düzen ve gereken ek işler proje sorumlusuyla birlikte şema üzerinde ayrılmalıdır.

Teklif için hangi bilgiler hazırlanmalı?

Ocak üretici bilgisi, sürgü düzeni, laboratuvar planı ve mevcut hava/kontrol çizimleri paylaşılmalıdır. Kullanım ve planlanan değişiklikler de belirtilmelidir. Proses uzmanı girdileri, kontrol montajını diğer kimyasal ve işletme incelemelerinden ayırmaya yardımcı olur.
