Otel Havalandırma Sistemleri

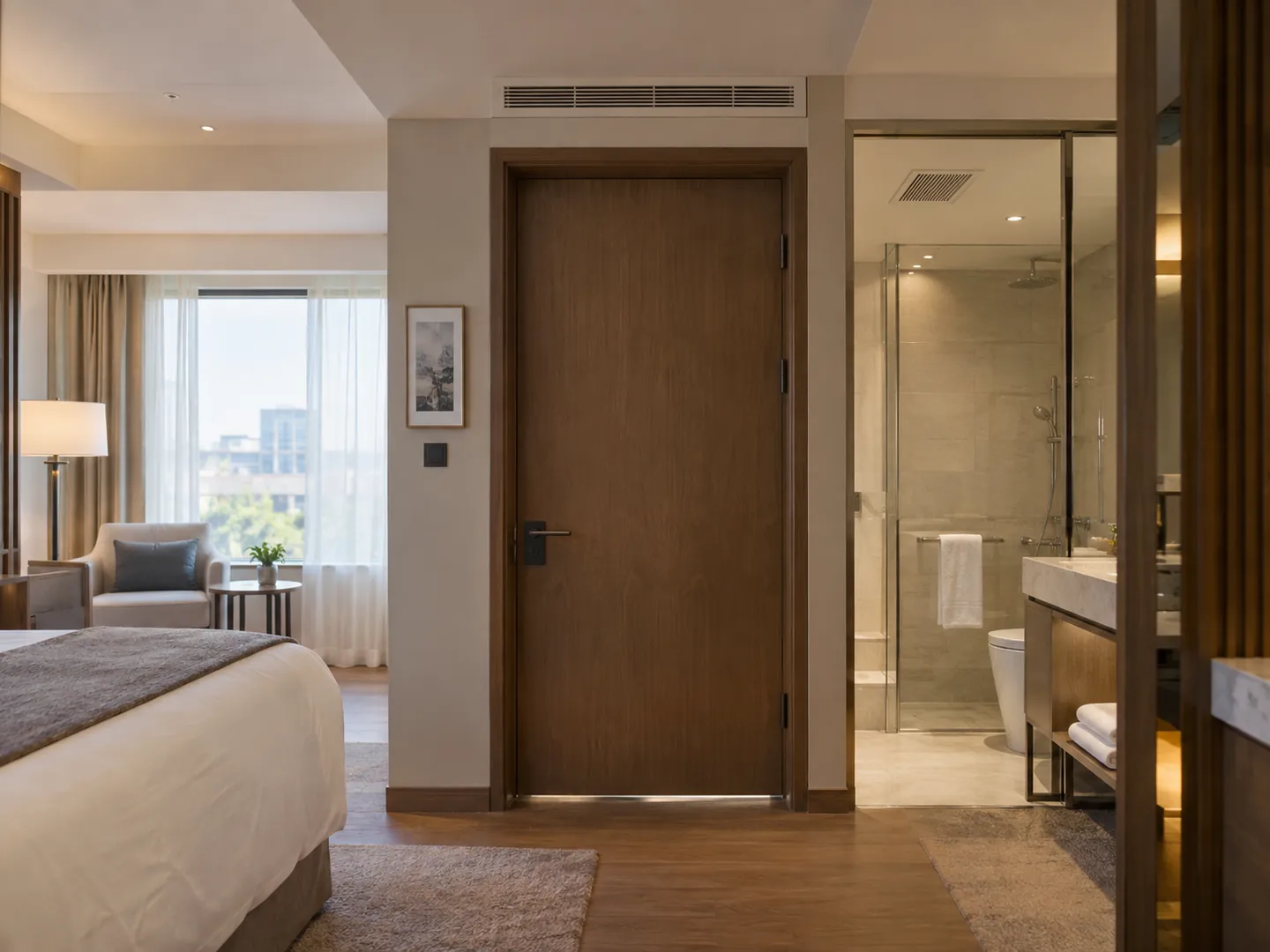

Otel odası, banyo ve ortak alanların hava dengesini birlikte tasarlıyoruz. SCA Mühendislik, dış hava ve oda kliması görevlerini ayırarak dolu, boş ve bakım durumlarında nem, ses ve kontrol koşullarını planlıyor.

Otel odası üstündeki servis açıklığında hava kanalları ve menfezlerin temsili görseli.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Ferman Konak Hotel otel uygulamamızdır; diğer örnekler ofis ve ses stüdyosundaki ilgili havalandırma çalışmalarımızı gösterir.

Tüm projeler
Uygulama kapsamı ve proje notları

SAHADAN ÖRNEKLER

İlgili projeler

Bu hizmet kapsamındaki uygulamalarımızı inceleyin.

Bu sayfada

Kapsam ve Teklif

Oda ile ortak sistemin birlikte çalışması

Kapalı kapı ve gerçek kullanım programı tasarım girdisidir; hava yönleri onaylı proje ve ölçümle belirlenir.

Hizmette ele alınan işler

  • Oda, banyo ve ortak şaft hava yolu değerlendirmesi
  • Dolu / boş kullanımda desteklenen kontrol senaryosu
  • Teklifte tanımlanan balans ve işletme noktalarının teslimi

Kapsamın sınırları

  • Koridor hava yolu yangın ve mimari tasarımla koordine edilir.
  • Özel mahaller ayrı emiş ve nem değerlendirmesi gerektirebilir.
  • Fotoğraflar genel kanal kapsamıdır; otel odası sonucu değildir.

Cihazın Ötesindeki İşleri Birlikte Planlarız

Otel çözümünün bedeli oda ve kat sayısı, dış hava şartlandırması, ortak şaftlar ve özel alanların kapsamıyla belirlenir. Gece akustiği ve düşük doluluk kontrolü de ekipman seçimini etkiler. Teklifte hava dağıtımı, otomasyon, izolasyon ve teslim ölçümlerini açıkça ayırıyoruz. Çalışan tesiste etap ve oda kapatma süresi planlanır. Kesin çözümü gerçek kullanım bilgisi ve saha keşfi üzerinden hazırlıyoruz.

  • Oda, kat ve destek alanları
  • Nem, akustik ve geri kazanım seçimi
  • Şaft, kanal ve bakım erişimi
  • Program, balans ve kabul kapsamı

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Oda ve banyo arasındaki hava yolu, kapı kapanınca da çalışabilmelidir. Dış hava eksik veya ortak egzoz dengesiz olduğunda kapı akımları, istenmeyen koku taşınması ve dağılım sorunları yaşanabilir. Bina basıncını tek sabit oranla belirlemiyoruz. Cephe, kat yüksekliği, şaft ve kullanım senaryosunu birlikte inceliyoruz. Her odanın tasarım koşuluyla ortak fanın gerçek çalışma durumunu ölçüm üzerinden eşleştiriyoruz.

Düşük dolulukta bütün cihazları kapatmak her iklim ve yapıda uygun olmayabilir. Dış hava, nem ve bina kaynaklı yükler devam edebilir. İşletme stratejisini enerji amacıyla birlikte konfor ve bakım koşulları üzerinden geliştiriyoruz. Oda kontrolünün merkezi sistemle çatışmaması, alarmların teknik ekibe ulaşması ve filtrelerin kolay değişebilmesi önemlidir. Geri kazanım değerlendirilirse nominal performansla gerçek işletme kazancını ayrı tutuyoruz.

Oda-Banyo-Koridor Dengesi
Oda, banyo ve koridor hava yollarını birlikte değerlendiriyoruz. Kapalı kapıda çalışma, ortak hat paylaşımı ve koku geçişini inceleyip ölçümlü ayar yapıyoruz.
Sıcaklık ile Nem Ayrı
Termostatın uygun değer göstermesini yeterli saymıyoruz. Dış hava yükü ve düşük dolulukta nem davranışını kontrol senaryosuna ayrıca dahil ediyoruz.
Gece ve Bakım Koşulu
Yatak konumu, terminal sesi ve servis erişimini birlikte planlıyoruz. Misafirin konforunu ve teknik ekibin düzenli bakımını aynı tasarımın amacı yapıyoruz.
Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — genel dairesel havalandırma kanalı uygulamamız; otel odası uygulaması değildir.

Yapı Kredi Bomontiada

Banyo Kullanımı Artıyor

Banyo egzozu ile odaya gelen havayı aynı çalışma durumunda inceliyoruz. Kapı kapalıyken transfer yolunun açık kalması gerekir. Egzoz fanını büyütmeden önce ortak hattın dağılımını ve yerine gelen havanın yolunu kontrol ediyoruz.

  • Kapalı kapıda hava yolu
  • Oda ve banyo debileri
  • Ortak egzoz kol dengesi

Seçimi ve Kapsamı Etkileyen Veriler

Mahal Türü

İncelenen bilgi
Oda, banyo, koridor ve özel alanlar
Karara etkisi
Genel konfor ile özel emiş ve nem kontrolü görevlerini ayırırız.

Kullanım

İncelenen bilgi
Dolu ve boş oda programı
Karara etkisi
Dış hava, oda kliması ve egzozun ortak kontrol davranışını tanımlarız.

Dağıtım

İncelenen bilgi
Kat, şaft ve kapalı kapı koşulu
Karara etkisi
Hava transferini ve kol paylaşımını ölçümle doğrulayan bir ağ kurarız.

İşletme

İncelenen bilgi
Bakım erişimi ve teknik ekip
Karara etkisi
Filtre, drenaj, damper ve alarm takibini anlaşılır dosyayla teslim ederiz.

Sistem Seçiminde Teknik Koşullar

Dış Hava ve Oda Kliması Görevleri

Dış hava sistemi ve oda kliması farklı hava ve nem görevleri taşıyabilir. Cihaz programları dolu ve boş oda için koordine edilerek termostat kapandığında sistem davranışı açıklanır.

Kapalı Kapıda Hava Transferi

Banyo egzozunun yerine gelen hava kapalı kapıda da tanımlı yoldan ulaşmalıdır. Oda, koridor ve transfer ayrıntısı ölçümle kontrol edilerek mimari ve yangın koordinasyonu sağlanır.

Nem Kontrolü Düşük Yükte de Düşünülür

Düşük dolulukta sıcaklık sağlanırken nem yükü devam edebilir. Dış hava cihazı, drenaj ve kontrol birlikte incelenir; sıcaklık ile nem aynı işletme kaydında değerlendirilir.

Ortak Şaftta Balans ve Ses Geçişi

Ortak şaft kol paylaşımını ve ses iletimini etkiler. Fan koşulu ve oda debileri birlikte kaydedilir; ayarların diğer katlara etkisi ve damper erişimi kontrol edilir.

Geri Kazanımda Hava Akımları Uygunluğu

Geri kazanımda egzoz kaynağı ve akımlar arası sızıntı veya taşınma incelenir. Nominal verim bakım, ek fan direnci ve çalışma programından bağımsız tasarruf sayılmaz.

Özel Mahaller ve Teknik İşletme

Özel mahaller oda havalandırmasının bütün ihtiyacını paylaşmaz. Cihaz, emiş ve kontrol görevleri ayrılır; teknik ekibe filtre, damper, drenaj ve alarm listesi verilir.

Dış Hava ve Oda Kliması Görevleri — ayrıntılar

Oda kliması sıcaklık yükünü yönetirken dış hava sistemi ayrı bir hava ve nem yükü taşıyabilir. Görevleri tanımlamadan cihazlar birbirini telafi edemez. Tasarımda dış havanın nerede şartlandırıldığı ve odaya nasıl ulaştığı gösterilir. Oda kontrolü ile ortak cihaz programı koordine edilir. Böylece misafir termostatı kapattığında veya oda boşken havalandırmanın hangi koşulda devam edeceği belirsiz kalmaz.

Kontrol: Dış hava şartlandırması, oda kliması ve egzoz görevlerini ayrı çizip dolu ve boş oda programındaki cihaz davranışını birlikte doğruluyoruz.

Kapalı Kapıda Hava Transferi — ayrıntılar

Banyo egzozu için çekilen havanın yerine kontrollü bir yol bulunmalıdır. Kapı veya transfer açıklığı tasarımının akustik ve mimari koşulları da vardır. Yalnız koridor fanını büyütmek odanın gerçek hava yolunu garanti etmez. Kapalı kapıyla ölçüm yapar, oda ve banyo debisini birlikte inceleriz. Transfer çözümünü yangın ve mimari ekiplerle koordine ederek istenmeyen ortak alan bağlantılarını önlemeye çalışırız.

Kontrol: Kapalı kapı durumunda oda, banyo ve koridor hava yolunu ölçümle kontrol edip transfer ayrıntısının mimari ve yangın koordinasyonuna uygunluğunu doğruluyoruz.

Nem Kontrolü Düşük Yükte de Düşünülür — ayrıntılar

Dış havanın nem yükü ile odanın hissedilir soğutma yükü aynı anda değişmeyebilir. Düşük dolulukta sıcaklık kolay sağlanırken nem yönetimi zorlaşabilir. Gerekli cihaz ve kontrol yaklaşımını tasarım koşuluna göre değerlendiririz. Yoğuşma drenajı, izolasyon sürekliliği ve bakım erişimi de işin parçasıdır. Tek termostat değerini bütün konforun kanıtı olarak kullanmadan işletme kayıtlarını sıcaklık ve nem açısından birlikte inceleriz.

Kontrol: Düşük iç yük senaryosunda sıcaklık, nem ve dış hava cihazı durumunu aynı kayıtta izleyip drenaj ve kontrol işlevini birlikte değerlendiriyoruz.

Ortak Şaftta Balans ve Ses Geçişi — ayrıntılar

Çok sayıda odanın ortak hatta bağlanması debi paylaşımı ve odalar arası ses geçişi yaratabilir. Kol geometrisi, damper ve akustik ayrıntıyı birlikte inceleriz. Bir kattaki müdahale diğer katların koşulunu değiştirebilir. Ayar elemanlarına servis erişimi bırakılır. Fan ayarı ve kol debileri aynı çalışma durumunda kaydedilir; sorunu yalnız şikâyet gelen odada menfez değiştirerek çözmeye çalışmadan ortak ağ değerlendirilir.

Kontrol: Kat ve oda kollarının debisini aynı fan koşulunda ölçüp damper erişimini, ortak şaft ses yollarını ve ayarların diğer alanlara etkisini inceliyoruz.

Geri Kazanımda Hava Akımları Uygunluğu — ayrıntılar

Enerji geri kazanımı değerlendirilirken egzozun kaynağını ve cihazın hava akımları arasındaki sızıntı veya taşınma özelliklerini ürün verileriyle inceliyoruz. Her egzozu aynı cihaza bağlamak uygun kabul edilmez. Nominal verim yanında fan enerjisi, ek direnç, bakım, bypass ve gerekli donma koşulu incelenir. Kullanım programına göre net yarar değerlendirilir. Cihaz seçimini yalnız yüksek katalog yüzdesine dayandırmadan hava kalitesi ve işletme sınırlarını açıkça belirtiriz.

Kontrol: Egzoz türü, cihazın hava akımları arasındaki sızıntı veya taşınma verisi, fan enerjisi ve kontrol koşullarını birlikte değerlendirip uygun olmayan kaynakları kapsam dışında açıkça ayırıyoruz.

Özel Mahaller ve Teknik İşletme — ayrıntılar

Mutfak, çamaşırhane, havuz veya spa varsa özel yükleri kendi kullanım bilgileriyle değerlendirilmelidir. Oda havalandırma programına bağlamak gereken emiş veya nem kontrolünü otomatik sağlamaz. Destek mahallerinin hangi cihazdan beslendiği ve tahliye yolu açık gösterilir. Teknik ekip için filtre, damper, drenaj ve alarm listesi hazırlanır. Bakım erişimi kapanan sistemin uzun vadede doğru çalışmasının zorlaşacağı dikkate alınır.

Kontrol: Özel mahallerin cihaz, emiş ve kontrol görevlerini genel oda sisteminden ayırıp bütün bakım ve alarm noktalarını işletme listesinde açıkça gösteriyoruz.

Oval havalandırma kanallarını tavana monte ettik.
SCA uygulama fotoğrafı

Odak Koleji Akademi — genel oval havalandırma kanalı uygulamamız; otel odası uygulaması değildir.

Odak Koleji Akademi

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Dolu, boş ve bakım durumunda cihaz görevleri

Bu örnek program saat ve set değeri içermez. Yalnız seçilen cihazların desteklediği ve teklifte tanımlanan kontrol özellikleri uygulanır.

DurumOda klimasıDış hava cihazıEgzoz / ortak hat
Dolu oda
Misafir ayarı ve ürünün desteklediği yerel kontrol
Oda hava / nem ihtiyacına uygun onaylı program
Banyo ve kat dengesini koruyan çalışma
Boş oda
Projedeki alt çalışma ve bakım koşulu
İklim / nem yüküne göre gerekli şartlandırma
Boş kullanımın ortak kollar üzerindeki etkisi kontrol edilir
Bakım
Güvenli cihaz izolasyonu ve işletme koordinasyonu
Bakımda kalan alanların hizmeti ve bildirim
Açık odalara etki, yeniden devreye alma ve kontrol

Kapılar kapalıyken oda ve ortak şaft ilişkisi

Kavramsal şema oda dış havası, banyo egzozu ve ortak hattı birlikte gösterir. Koridor bağlantısının uygunluğu projeye göre ayrıca değerlendirilir.

Örnek oda-banyo-koridor ve şaft şeması

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz kapalı kapı yerleşim örneğidir. Oda dış hava görevi, banyonun örnek transfer açıklığı ve egzoz kolunun ortak şafta gidişi kalın hava oklarıyla gösterilir. Kapı işareti kapalıdır; açıklık şekli ölçü veya evrensel kapı altı çözümü değildir. Koridor yalnız mimari/akustik/yangın koordinasyonu alanıdır; koridordan odaya hava taşınacağı varsayılmaz. İnce koordinasyon bağlantıları hava kanalı değildir; gerçek kapı ve transfer çözümü projede doğrulanır.

  1. Oda / dış hava

    Oda klimasından ayrı dış hava görevi

  2. Banyo / egzoz

    Kapalı kapıda yerine gelen hava yolu

  3. Ortak şaft

    Kol dağılımı ve fan koşulu

  4. Koridor

    Mimari, akustik ve yangın koordinasyonu

Bağlantılar

  • Oda / dış hava öğesinden Banyo / egzoz öğesine bağlantıProjede seçilen transfer yolu
  • Banyo / egzoz öğesinden Ortak şaft öğesine bağlantıBanyo egzoz kolu
  • Koridor öğesinden Oda / dış hava öğesine bağlantıKapı ve tasarım koordinasyonu
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Örnek oda-banyo-koridor ve şaft şemasıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek otel planıOdaBanyoŞaftKoridorOda / dış hava → Banyo / egzoz · Projede seçilen transfer yoluBanyo / egzoz → Ortak şaft · Banyo egzoz koluKoridor → Oda / dış hava · Kapı ve tasarım koordinasyonu1Oda / dış hava2Banyo / egzoz3Ortak şaft4Koridor

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Filtre, damper, drenaj ve alarm kayıtları

Temsili teslim dosyası yapısıdır; gerçek projeye ait değerler veya test sonuçları içermez. Sunulan iş kapsamı ve kayıtlar cihaz kimliğiyle eşleştirilir.

NoktaYer aldığı kayıtTeknik ekibe verilen bilgi
Filtre
Cihaz / bakım listesi
Tip, erişim ve üretici bakım yöntemi
Damper
Son plan / balans listesi
Kol kimliği, ayar konumu ve erişim
Drenaj
Cihaz yerleşimi / su test kaydı
Tahliye yolu, sifon ve servis noktası
Alarm
Kontrol senaryosu / işlev test kaydı
Desteklenen alarm, alıcı ve kullanıcı müdahalesi
Özel mahal
Ayrı cihaz ve işletme talimatı
Genel oda sisteminden ayrılan emiş veya nem kontrolü

Kontroller ve teslim

Kontroller ve Teslim

Oda ve Banyo Balansı

Kapalı kapı durumunda oda ve banyo debilerini birlikte kaydediyoruz. Kat paylaşımı ile ortak fan ayarını eşleştirip terminal ayarlarını son çizime işliyoruz.

Kullanım Kontrolü

Dolu, boş ve bakım durumlarında cihaz programlarını deniyoruz. Oda kontrolü ile ortak sistemin çelişmediğini inceleyip manuel ve arıza davranışını işletmeye anlatıyoruz.

Nem ve Drenaj İncelemesi

Uygun test koşulunda sıcaklık ve nem kayıtlarını değerlendiriyoruz. Yoğuşma hattı, sifon ve izolasyon ayrıntılarının projeye ve üretici talimatına uygunluğunu kontrol ediyoruz.

Bakım Noktalarının Teslimi

Filtre, damper, drenaj ve sensör erişimini teknik ekiple birlikte inceliyoruz. Son ölçümler, ayarlar ve özel mahal talimatlarını düzenli işletme dosyasıyla teslim ediyoruz.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Çalışma prensibini 3D inceleyin

Yerleşimi, bileşenleri ve hava ya da su yolunu yakından görün.

FAN DEĞERİNDEN ODA DEBİSİNE

Otel taze hava hesabında hangi debi kullanılmalı?

Katalogdaki fan debisi, bir kanalda ölçülen toplam hava ve odaya ulaşan dış hava miktarı aynı büyüklük değildir. Oda listesi, hava kaynakları ve ölçüm noktaları aynı plan üzerinde eşleştirilir.

Hız m/s · Kesit m² · Debi m³/h
Q = vortalama × Anet × 3.600

Bu ilişki, tanımlı kanal kesitinden geçen hacimsel debiyi verir. Tek noktadaki hız yerine uygun yöntemle bulunan ortalama hız kullanılır; ölçüm yeri ve cihazın düzeltme koşulları sonucu etkiler.

Kanal kesitinde birim örneği

0,20 × 0,30 m net kesitte A = 0,06 m² ve ortalama hız 2,5 m/s ise:

Q = 540 m³/h

Bu sonuç tek başına “540 m³/h dış hava” demek değildir. Akımın dış hava mı, karışım mı olduğu ayrıca bilinmelidir. Menfezin dış çerçeve alanı da doğrudan net ölçüm kesiti kabul edilmez.

01 / KAYNAK

Dış hava nerede ölçülüyor?

Merkezi cihazdaki dış hava girişi, karışım noktası ve ilgili kol ayrı tanımlanır. Damperin yüzde açık olması aynı oranda dış hava debisi elde edildiğini kanıtlamaz; seçilen ölçüm ve kontrol yöntemi projede açıklanır.

02 / DAĞILIM

Odaya ulaşan miktar nasıl doğrulanıyor?

Uç noktalar aynı fan ve damper çalışma durumunda ölçülür. Kat toplamıyla cihaz toplamı arasında fark varsa kapsam, kaçaklar ve ölçüm belirsizliği araştırılır. Bir odanın ayarı değiştirilince ortak hatta bağlı odaların dağılımı yeniden kontrol edilir.

03 / EGZOZ

Banyo havası hangi yoldan tamamlanıyor?

Banyo egzoz miktarı oda dış havasıyla ayrı kaydedilir. Kapalı kapıda transfer yolu ve ortak şaftın çalışma koşulu belirtilir. Üfleme ile egzozun toplamını almak, odaya sağlanan dış hava miktarını vermez.

04 / FAN

Debiyle birlikte hangi basınç gerekiyor?

Hesaplanan dağıtım debisi, fanın gerçek çalışma noktasındaki basınç ihtiyacıyla birlikte ele alınır. Kanal, filtre, susturucu ve ayar elemanlarının direnci değerlendirilmeden yalnız m³/h etiketine göre fan seçilmez.

Örnek yalnız birim dönüşümünü açıklar; otelinizin gerekli dış hava miktarını veya fan basıncını belirlemez. Kullanım ve mahal verileriyle yapılan proje hesabı, saha ölçümü ve seçilecek ekipmanın çalışma eğrisi birlikte değerlendirilir.

Sık Sorulan Sorular

Banyo egzozu odadaki havayı etkiler mi?

Evet, banyodan çekilen havanın yerine gelen havanın izlediği yol, oda ve koridor dengesini etkiler. Kapalı kapıda transfer yolu sınırlıysa dağılım bozulabilir. Egzoz ve oda dış havasını birlikte ölçer, ortak hat paylaşımını değerlendiririz. Tek fan kapasitesi yerine gerçek hava yolunu ve kullanım koşulunu kontrol ederiz.

Boş odalarda havalandırma kapatılabilir mi?

İklim, nem yükü, bina ve cihaz koşulu değerlendirilmeden bütün sistemi kapatmayı önermeyiz. Düşük kullanım için uygun alt çalışma ve program tanımlanabilir. Oda kliması, dış hava ve egzozun görevleri birlikte ele alınır. Enerji amacıyla yapılan ayarın nem veya bakım sorunu oluşturmadığını kontrol ederiz.

Koridora hava vererek bütün odalar havalanır mı?

Bu yaklaşımın uygunluğu transfer yolları, kapı durumu, tasarım ve geçerli koşullara bağlıdır. Koridorda cihaz bulunması her odanın gereken dış havayı aldığını kanıtlamaz. Oda ve banyo hava yolunu ayrı inceler, kapalı kapı ölçümlerini kullanırız. Mimari, akustik ve yangın koordinasyonunu da tasarımın parçası yaparız.

Isı geri kazanımı banyo egzozuyla kullanılabilir mi?

Egzozun özelliği, cihaz tipi ve hava akımları arasındaki sızıntı veya taşınma özellikleri incelenmelidir. Her cihaz veya ortak egzoz düzeni aynı uygunluğu taşımaz. Geri kazanımı enerji, bakım ve hava kalitesi sınırlarıyla birlikte değerlendiririz. Uygun ürün belgeleri ve proje koşulları netleşmeden genel bir onay veya tasarruf yüzdesi vermeyiz.

Otel işletmesi hangi kayıtları takip etmeli?

Filtre ve bakım durumu, fan ayarları, kritik debiler, kontrol programları ve gerektiğinde sıcaklık-nem kayıtları yararlıdır. Şikâyet tarihi ile cihaz durumunu birlikte kaydetmek neden analizi sağlar. Teslimde izlenecek noktaları ve bakım erişimlerini gösterir, genel sistem ile özel mahallerin talimatlarını birbirinden açıkça ayırırız.
