Otopark CO Sensörü ve Havalandırma Otomasyonu Revizyonu

Otopark CO izleme ve fan kontrolündeki saha-ekran eşleşmesini inceliyoruz. SCA Mühendislik, sensör bölgelerini, komutları ve gerçek geri bildirimleri düzenleyerek arıza sorumluluğu ile revizyon kabul matrisini hazırlıyor.

Kapalı otoparkta kolon üzerindeki sensörü el tipi cihazla inceleyen teknisyen ve tavandaki havalandırma kanalı.
Kavramsal hizmet görseli: kapalı otoparkta havalandırma kanalı, duvar sensörü ve saha incelemesi.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Farklı yapılarda tamamladığımız işleri, her projenin kendi sistem ve kullanım bilgisiyle inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Normal işletme otomasyonu revizyonu

Sensör okuması, kontrol kararı ve fan çalışması ayrı kayıtlarla kontrol edilir.

Hizmette ele alınan işler

  • Sensör / kat / fan / ekran adresi envanteri
  • Desteklenen normal kontrol ve arıza matrisinin revizyonu
  • Teklifte tanımlanan kontrollü senaryo kabul kaydı

Kapsamın sınırları

  • Yeni fan tasarımı ve yangın duman tahliyesi ayrı kapsamdır.
  • Eşik, süre veya sensör adedi evrensel değerle verilmez.
  • Gerçek tehlikeli gaz oluşturma denemesi tarif edilmez.

Kontrol noktaları ve mekanik değişiklikler ayrılır

Teklif sensör incelemesi, otomasyon programı, kablo veya cihaz değişimi ve kabul kaydını ayrı gösterir. Yeni fan sistemi veya yangın senaryosu gerekiyorsa bağımsız kapsam olarak belirtilir.

  • Sensör ve bölge envanteri
  • Kontrol noktaları ile arayüzler
  • Cihaz veya kablo revizyonları
  • Senaryo bazında kabul ve işletme dosyası

İnceleme İçin Gerekli Bilgiler

  • Kat ve fan planlarını paylaşın.
  • Sensör ve kontrolör modellerini hazırlayın.
  • Mevcut ayarları ve noktaları alın.
  • Arıza bildirim düzenini açıklayın.

Müdahale ve Teklif Kapsamı

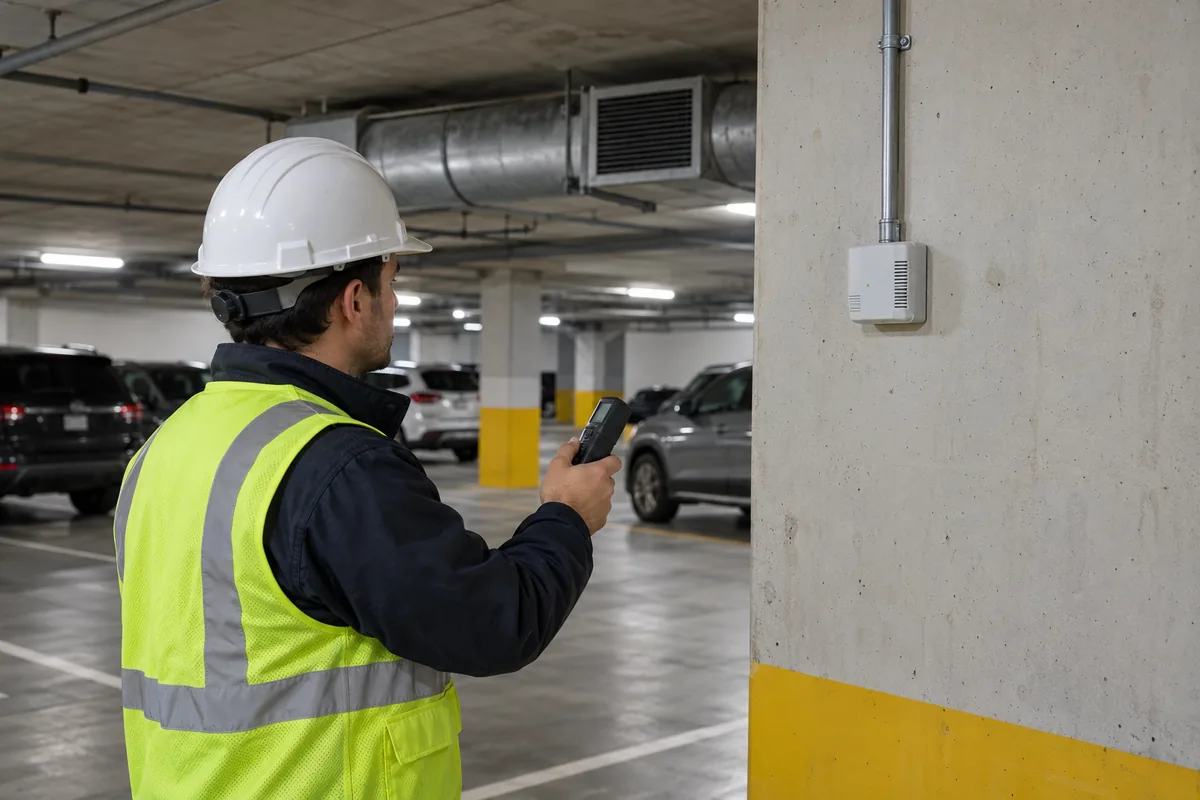

Kapalı otoparktaki duvar sensörü ve tavandaki havalandırma kanalını gözlemleyen teknisyen.

CO sensörü ve havalandırma kanalı. Tesis adres eşleşmesi ve kabul sonucu, gerçek saha kayıtlarıyla ayrıca doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Sensör etiketi ile ekran ve fan grubunu eşleştirin

Örnek kayıt gerçek sensör adresi içermez. Her satır sahada görülmüş cihaz ve kontrol çizimiyle doldurulur.

Sensör etiketiKat / bölgeFan grubuEkran adresi
Sahada okunacak kimlik
Plan üzerinde tanımlanacak alan
Etkilediği gerçek fan / sürücü
Kontrol sisteminde eşleşen nokta
Eksik / eski etiket
Değişen kullanım ayrıca işaretlenir
Ortak gruba etki ayrı gösterilir
Sahada karşılığı olmayan adres açık bulgu olur

Bölge planı ve komut-gerçek durum kabulü

Sensör ve kanalın tesisle eşleşmesi gerçek saha kayıtlarıyla doğrulanır. Çizim ve matris kontrol zincirinin ayrı noktalarını gösterir.

Ölçeksiz CO bölge planı ve ayrı komut/durum bağlantıları

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

A/B yalnız kavramsal bölge adlarıdır; gerçek otopark planı, sensör kapsama mesafesi, cihaz adedi veya eşik değeri değildir. Sensör ve fan sembolleri saha etiketi/plan kaydıyla eşleştirilir. KOMUT ve GERÇEK DURUM ayrı kontrol bağlantılarıdır; hava akışını veya kabul başarısını göstermez. Temsili fotoğraftan gerçek cihaz adresi çıkarılmaz; yangın duman kontrolü ayrı sorumluluktur.

  1. A — Örnek bölge

    Sahadaki kat, alan ve fan eşleşmesi gerçek planla doldurulur.

  2. B — Örnek bölge

    Çizimde ikinci bölge olması gerekli sensör sayısını belirlemez.

  3. CO noktaları A/B

    Gaz türü, model, konum ve ekran adresi ayrı kaydedilir; daireler algılama yarıçapı değildir.

  4. İlgili fan grupları

    Her gerçek fan/sürücü desteklediği komut ve geri bildirimle matrise bağlanır.

  5. Kontrolör / ekran

    Geçerli veri, gerekçeli talep ve gerçek geri bildirim ayrı noktalardır.

  6. Ayrı durum dönüşü

    KOMUT hattı talebi, GERÇEK DURUM hattı çalışma/arıza bilgisini temsil eder; kabul satırları alttaki matriste tutulur.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz CO bölge planı ve ayrı komut/durum bağlantılarıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.A — plan kaydıB — plan kaydıKOMUTGERÇEK DURUM1A — Örnek bölge2B — Örnek bölge3CO noktaları A/B4İlgili fangrupları5Kontrolör / ekran6Ayrı durum dönüşü

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kabul satırıKomut / talepGerçek geri bildirim
Normal senaryo
Proje ve ürünün desteklediği talep
İlgili fan grubunun durum noktası
Sensör / iletişim kaybı
Önceden tanımlı arıza davranışı
Geçersiz veri ve bildirim alıcısı
Fan uyuşmazlığı
Başlatma / hız talebi ayrı kaydedilir
Gerçek durum ile fark ve işletmeye dönüş yetkisi

İnceleme ve Müdahale Yöntemi

Bu kapsam yeni jet fan veya kanallı sistem seçiminin tekrarından farklıdır. Mevcut havalandırma altyapısındaki CO izleme ve normal işletme otomasyonu ele alınır. Teslim sensör bölge listesi, komut matrisi, arıza davranışı ve kabul kayıtlarını içerir.

Üretici uygulama açıklamaları otoparkta gaz izleme, kontrol bölgeleri ve fan kumandasının birlikte kullanılabildiğini teknik örnek olarak gösterir. Üretici örneğindeki eşik değerleri ve cihaz kapasitesi başka tesise doğrudan aktarılmaz. Projede normal hava kalitesi kontrolü, yangın duman tahliyesi ve diğer acil durum fonksiyonlarının sorumlulukları ayrı değerlendirilir.

Uçtan uca izleme
Sensör okuması, kontrol kararı ve fan geri bildirimi ayrı kaydedilir. Komut verildiği için fanın çalıştığı varsayılmaz.
Bölgeyi tanımlama
Sensörün hangi kat veya fan grubunu temsil ettiği çizimde gösterilir. Aynı isimli noktalar ve sahada karşılığı olmayan adresler ayrılır.
Öncelikleri açıklama
Normal kontrol ile acil durum komutlarının ilişkisi yetkin ilgili taraflarla belirlenir. Bu revizyon yangın projesi onayı gibi sunulmaz.

Sahada karşılığı belirsiz noktalar

Ekrandaki sensör adları gerçek cihazlarla eşleştirilir. Kapanmış alanlar ve değiştirilmiş fan grupları kontrol çizimindeki eski adreslerden ayrılır.

  • Sensörleri etiketleyin.
  • Ekran noktalarını listeleyin.
  • Fan gruplarını eşleştirin.

Müdahalenin Teknik Koşulları

Sensör envanteri ve kapsamı

Her sensör ölçtüğü gaz, model ve konumuyla envanterlenir. Ekrandaki değer çalışırlığı tek başına kanıtlamaz; bakım bilgisi ve üretici doğrulama koşulu aynı kayda bağlanır.

Kontrol bölgelerinin eşleştirilmesi

Sensörün etkilediği fan grubu kat ve bölge çizimiyle eşleştirilir. Ortak fanlar, kapsam dışı alanlar ve birden çok gruba bağlı noktalar açık karar olarak kaydedilir.

Eşik, gecikme ve çalışma kademesi

Mevcut eşik ve gecikmeler önce kaydedilir. Değişiklik proje gerekçesi ve cihaz desteğiyle açıklanır; üretici örneği bütün otoparklara zorunlu ayar olarak aktarılmaz.

Fan komutu ve geri bildirim

Başlatma komutu, hız talebi ve gerçek fan durumu ayrı noktalardır. Desteklenen arayüzler kabul matrisinde karşılaştırılır; fan çalışması bütün alanın debi sonucu değildir.

Arıza ve acil durum önceliği

Geçersiz sensör verisi normal düşük okuma değildir. Sensör, haberleşme ve fan arızaları ayrı yazılır; acil komutlarla normal kontrol önceliği ilgili projeyle koordine edilir.

Kontrollü kabul ve teslim

Kabul üreticinin uygun doğrulama yöntemiyle ve yetkin kişilerle planlanır. Girdi, komut ve geri bildirim birlikte kaydedilir; görülmeyen durumlar tamamlanmış sonuç sayılmaz.

Sensör envanteri ve kapsamı — ayrıntılar

Üretici otopark uygulama sayfaları CO ve diğer gazların izlenmesiyle havalandırma kumandasının birlikte kullanılabildiğini gösterir. Bu bilgi cihaz envanterinin önce gaz türü ve model üzerinden kurulmasına dayanak olur. Önerilen dosyada her sensörün konumu, belge kapsamı ve bakım bilgisi tutulur. CO sensörünün başka gazı da ölçtüğü varsayılmaz. Mevcut cihazın çalışırlığı yalnız ekran değerinden çıkarılmaz; ilgili üretici koşulları ve yetkin kontrol gereksinimleri ayrıca kaydedilir.

Kontrol: Her cihazın ölçtüğü gaz ve modeli belli mi?

Kontrol bölgelerinin eşleştirilmesi — ayrıntılar

Her sensörün hangi fan grubuna etki ettiği bölge çiziminde gösterilir. Kat adı tek başına yeterli olmaz; ortak fan ve bölgesel cihaz bağlantıları ayrı işaretlenir. Sensör-fan grubu eşleştirmesini bölge çizimi ve kontrol matrisiyle teslim ederiz. Üretici kontrolör örneği bölge temelli kumandanın mümkün olduğunu gösterir fakat tesisin sensör yerleşimini onaylamaz. Kapsanmayan veya birden fazla gruba bağlı alanlar açık karar olarak bırakılır; yeni sensör gereksinimi gerekçesiz adet artırımıyla belirlenmez.

Kontrol: Sensör ve fan grubu matrisi çizimle aynı mı?

Eşik, gecikme ve çalışma kademesi — ayrıntılar

Mevcut ayarlar önce kayda alınır; değiştirme önerisi proje gereksinimi, ilgili yetkin değerlendirme ve cihaz kapsamıyla gerekçelendirilir. Burada evrensel CO eşik değeri veya zorunlu süre verilmez. Kontrol dosyası hangi girdinin hangi komutu ürettiğini açık tabloya dönüştürür. Üretici kontrolör açıklaması ayar ve çıkış seçeneklerini teknik örnek olarak destekler. Seçenek bulunması bütün cihazlarda aynı özellik olduğu veya herhangi bir ayarın tesise uygun olduğu anlamına gelmez.

Kontrol: Ayarların gerekçesi ve sorumlusu yazılı mı?

Fan komutu ve geri bildirim — ayrıntılar

Fan başlatma komutu, hız talebi ve gerçek durum bilgisi ayrı noktalar olarak düşünülür. Önerilen kabul matrisi komutla geri bildirim arasındaki uyuşmazlığı görünür kılar. Mevcut fan ve sürücü belgeleri alınır; desteklenmeyen haberleşme özelliği varmış gibi tasarlanmaz. Kabul matrisi, mevcut fan ve sürücünün desteklediği noktaları ve ilgili ekiplerin arayüz sorumluluğunu gösterir. Fanın hareket etmesi alanın tüm hava dağılımını doğrulamaz; gerekirse ayrı mekanik ölçüm veya değerlendirme bağımlılığı belirtilir.

Kontrol: Komut ile çalışma bilgisi ayrı izleniyor mu?

Arıza ve acil durum önceliği — ayrıntılar

Sensör arızası, haberleşme kaybı ve fan arızası için ayrı satırlar hazırlanır. Geçersiz veri normal düşük okuma gibi kabul edilmez. Yangın veya diğer acil komutların normal kontrolle ilişkisi ilgili proje ve yetkin taraflarla koordine edilir. Bu çalışma normal işletme otomasyonuna odaklanır; duman tahliyesi tasarımını veya onayını üstlenmiş sayılmaz. Önerilen matris kimin bildirim aldığı ve hangi koşulda geri dönüş kararı verdiğini açıklar; tehlikeli saha denemesi talimatı içermez.

Kontrol: Arıza ve acil komut sorumlulukları ayrılmış mı?

Kontrollü kabul ve teslim — ayrıntılar

Yetkin kişilerle planlanan kabul, sensör tarafı girdiyi ve kontrol sistemi çıktısını birlikte kaydeder. Gerçek tehlikeli gaz oluşturarak deneme yapılması tarif edilmez. Cihaz üreticisinin uygun doğrulama yöntemleri esas alınır; senaryo ve sınırlamalar yazılır. Son durumda bölge listesi, ayarlar, fan noktaları ve arıza kayıtları teslim edilir. Bir üretici örneğinin sertifika veya mevzuat beyanı tesise aktarılmaz; tamamlanmamış kontroller açık kalır ve işletmenin bakım sorumlulukları ayrıca belirtilir.

Kontrol: Kabul girdileri ve sonuçları aynı kayıt üzerinde mi?

İncelemede Hangi Veriler Kullanılır?

Sensör

İncelenen bilgi
Gaz türü, model ve belge
Karara etkisi
İzleme kapsamını belirler.

Bölge

İncelenen bilgi
Kat planı ve fan bağlantısı
Karara etkisi
Kontrol eşleşmesini kurar.

Ayar

İncelenen bilgi
Mevcut değerler ve proje gerekçesi
Karara etkisi
Revizyon kararını yönlendirir.

Öncelik

İncelenen bilgi
Arıza ve acil durum arayüzleri
Karara etkisi
Normal kumandanın sınırını belirler.

Kontroller ve teslim

Kontroller ve Kayıtlar

Nokta eşleştirme

Saha etiketi ile ekran adresleri karşılaştırılır.

Komut kaydı

Normal kontrolün fan talebi ve geri bildirimi birlikte tutulur.

Arıza matrisi

Veri kaybı ve fan uyuşmazlığı için bildirim sorumluları yazılır.

Son ayarlar

Gerekçeli ayar listesi ve açık bağımlılıklar dosyalanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Car Park Ventilation — Systemair application overview
  2. Smart, Coordinated Solutions for Car Park Ventilation — CH Controllers

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

CO sensörü CO₂ kontrolüyle aynı mıdır?

Hayır, cihazın ölçtüğü gaz ve uygulama kapsamı kendi belgesinden doğrulanır. Otoparktaki araç emisyonu izleme ile mahal doluluğuna bağlı CO₂ kontrolü aynı kabul edilmez. Mevcut cihaz envanteri gaz türünü ve modelini açıkça gösterir.

Ekranda değer varsa sistem doğru çalışır mı?

Ekran okuması yalnız kontrol zincirinin bir parçasıdır. Sensörün kimliği, bölge eşleşmesi, fan komutu ve gerçek geri bildirim birlikte incelenir. Sahada karşılığı olmayan adres veya geçersiz veri durumu sonuç dosyasında ayrı bulgu olarak tutulur.

Burada standart eşik değeri veriliyor mu?

Evrensel bir eşik veya süre önerilmez. Mevcut ayarlar belgelenir; proje gereksinimleri, cihaz kapsamı ve ilgili yetkin değerlendirmeyle gerekçelendirilir. Bir üreticinin örnek ayarı bütün otoparklara aktarılmaz; değişikliğin sorumluluğu kontrol dosyasında açık yazılır.

Yangın duman kontrolü bu işe dahil mi?

Tanımlı kapsam normal otopark hava kalitesi otomasyonunun revizyonudur. Yangın ve diğer acil komutların arayüzleri koordine edilir fakat duman tahliyesi projesi veya onayı tamamlanmış sayılmaz. Gerekli ayrı çalışmalar teklifte açık bağımlılık olarak gösterilir.

Kabul nasıl planlanır?

Sensör ve kontrolör üreticisinin uygun yöntemleri yetkin kişilerle planlanır; tehlikeli gaz oluşturma gibi bir saha denemesi tarif edilmez. Girdi, komut ve geri bildirim sonuçları aynı senaryo kaydında tutulur, görülmeyen durumlar başarılı kabul edilmez.

CO otomasyonu revizyonunda ne kontrol edilir?

Revizyonda yalnız sensörün ekranda görünmesine bakılmaz. Hedef gaz, saha noktası, kontrol bölgesi, fan komutu ve gerçek çalışma geri bildirimi birbiriyle eşleştirilir. Bu hizmetin odağı normal işletme otomasyonudur; yangın senaryosuyla arayüzü ayrıca tanımlanır.

CO, karbonmonoksittir; karbondioksit ölçümüyle aynı işlevi görmez. Kullanım ve araç profiline göre izlenecek kirleticiler projede değerlendirilir. Bütün otoparklar için aynı sensör tipi, sayısı, konumu veya eşik ayarı belirlenmez.

Saha etiketiyle otomasyon ekranı farklı isim kullanıyorsa hangi noktadan hangi fan grubuna komut gittiği belirsizleşebilir. Mevcut plan, kontrol yazılımı ve fiziksel cihaz bilgileri karşılaştırılarak nokta listesi oluşturulur.

Kontrol halkasıKarşılaştırılan bilgiKayda alınan sonuç
Algılama noktasıHedef gaz, sensör etiketi ve cihaz/üretici bilgisiNoktanın görev ve bakım/kalibrasyon verisi
Kontrol bölgesiSensör grubu, kat planı ve kontrolör eşlemesiHangi alanın hangi fanları yönettiği
Komut ve geri bildirimEkrandaki komut ile sahadaki beklenen fan yanıtıÇalışma, arıza ve haberleşme durumları
Öncelik arayüzüNormal çalışma ve yangın sisteminden gelen bilgilerSorumlu ekiplerle tanımlı öncelik ve test sınırı

Ayar değişikliğinden önce kabul yöntemi netleşmeli

Revizyon; sensör değişimi, bölge eşlemesi, fan bağlantısı veya kontrol mantığı gibi farklı işleri içerebilir. Hangi parçanın değişeceği, hangi mevcut ayarın korunacağı ve mekanik müdahale gerekip gerekmediği teklif içinde ayrılır.

Kontrollü testler ilgili ekipler ve işletmeyle planlanır. Haberleşme kaybı, sensör arızası ve beklenen fan geri bildirimi gibi durumların nasıl değerlendirileceği yöntemle birlikte yazılır; sahada gaz veya yangın riski oluşturacak denemeler kullanıcıya önerilmez.

  • Envanter: Saha etiketleri, hedef gazlar, fan grupları ve mevcut ayarlar kaydedilir.
  • Eşleştirme: Kat/bölge planı ile kontrol noktaları karşılaştırılır; belirsiz bağlantılar görünür tutulur.
  • Sınırlı müdahale: Kararlaştırılan donanım/yazılım değişiklikleri ve diğer ekiplerin arayüzleri ayrı izlenir.
  • Kayıtlı kabul: Test yöntemi, gözlenen yanıt, son ayarlar ve açık işler nokta isimleriyle teslim edilir.

CO SİSTEMİNDE TESTİN SINIRINI OKUMAK

Sensör yanıtı, simülasyon ve kalibrasyon farklı kanıtlardır.

Otopark kontrol raporunda “test edildi” ifadesinin yanında hangi parçanın nasıl sınandığı da görünmelidir. Ekrana bir değer gelmesi, sensörün gerçek gaz yanıtının ve sahadaki hava hareketinin birlikte doğrulandığını göstermez. Test planı, kurulu dedektör ve kontrolörün üretici dokümanına ve onaylı işletme senaryosuna bağlanır.

Test / işlemKayda giren kanıtYorum sınırı
Sensör yanıt kontrolüYetkin personelin, üreticiye uygun yöntemle yaptığı işlev kontrolünde dedektörün algılama yolunun yanıtı kaydedilir.Bir işlev testini geçmesi, bütün ölçüm aralığındaki doğruluğun kalibrasyonla belirlendiği anlamına gelmez.
Sinyal simülasyonuÜrünün desteklediği kontrollü benzetimle sınanan giriş, haberleşme veya kumanda noktası açıkça belirtilir.Simüle değerle başlayan kontrol, fiziksel sensör hücresinin gerçek gazı algıladığını kanıtlamaz.
Fan işlev kontrolüTest talebiyle gerçek saha komutu ve ilgili geri bildirim zaman içinde eşleştirilir; kontrolün kapsadığı fan/bölge yazılır.Çalışıyor geri bildirimi, tek başına her bölgede gerekli hava debisinin sağlandığına ilişkin ölçüm değildir.
Kalibrasyon ve ayarBelirtilen koşullarda referans değerler, karşılık gelen cihaz okumaları ve ölçüm belirsizlikleri ilişkilendirilir. Gereken ayar işlemi ve sonrası kontrol ayrıca kaydedilir.Kalibrasyon, ayar ve uygunluk/işlev doğrulaması aynı işlem değildir. Tek bir “geçti” satırı bunların hepsini belgeleyemez.

Test zincirinin başlangıcı yazılmalı

Uygulanan yöntemin sensörden mi, kontrolör girişinden mi yoksa yazılım talebinden mi başladığı belirtilir. Böylece raporu okuyan işletme, hangi bağlantıların gerçekten sınandığını ve nelerin kapsam dışında kaldığını ayırt eder. Her cihazın aynı test veya benzetim işlevini desteklediği varsayılmaz.

İşletmeye dönüş de bir kayıt

Test koşullarının sona erdiği, geçici durumların kaldırıldığı ve normal/acil işletme önceliklerinin onaylı senaryoya döndüğü sorumlu personelce kaydedilir. Sonuçta açık kalan arıza veya kapsam dışı bölüm varsa görünür biçimde yazılır.

Test aralığı, referans koşulu ve kabul ölçütü kurulu ürüne ve projeye göre belirlenir; burada ortak bir gaz yoğunluğu veya bakım süresi verilmez. Kullanıcıdan egzoz gazı üretmesi, dedektöre gaz uygulaması, kablo değiştirmesi ya da korumayı devre dışı bırakması istenmez. Servis/işlev kontrolü kaydı, akredite kalibrasyon hizmeti belgesi olarak sunulmaz.
