Plastik İşleme Prosesinde Lokal Egzoz Tasarımı

Plastik işleme makinelerinde malzeme ve üretim evrelerine göre lokal egzoz yerleşimini hazırlıyoruz. SCA Mühendislik, makine arayüzünü üretici şartlarıyla koordine ederek normal çalışma ve geçiş kaynaklarını bağlantı dosyasında ayırıyor.

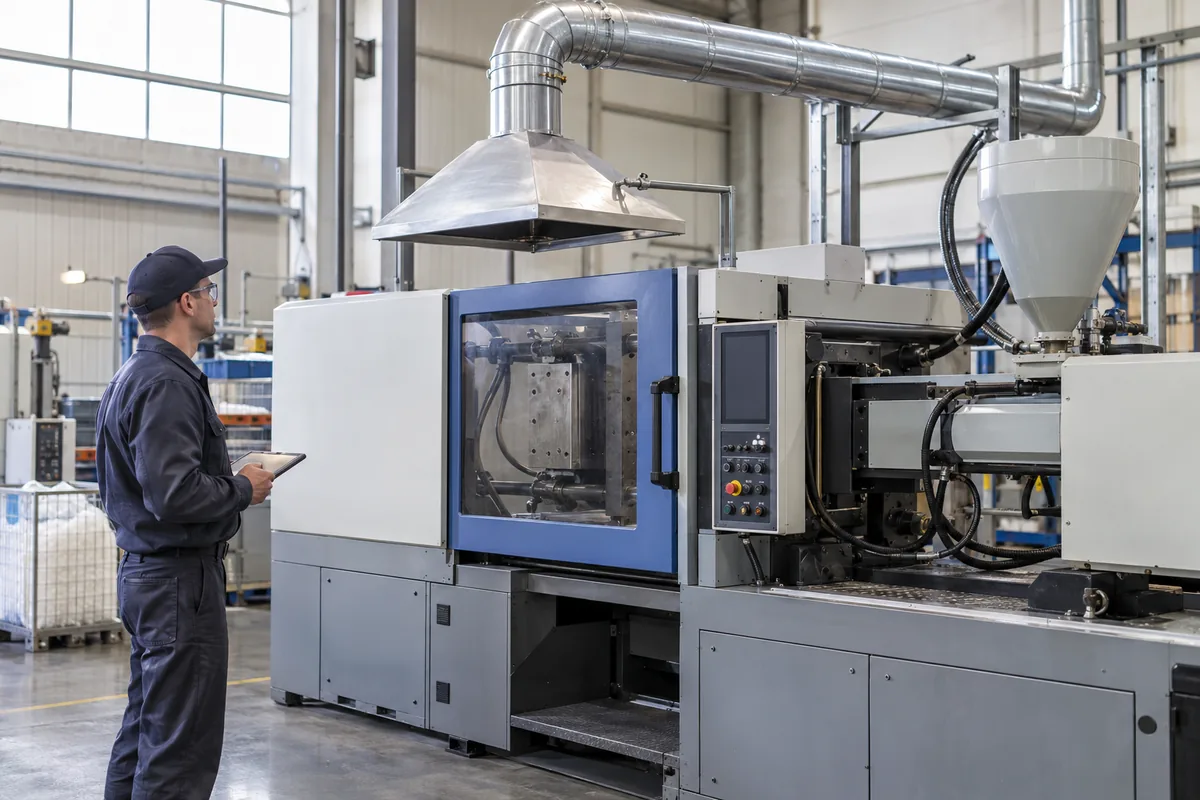

Kapalı plastik işleme makinesi üzerindeki metal lokal egzoz davlumbazını gözlemleyen teknisyen.
Kavramsal hizmet görseli: Kapalı plastik işleme makinesi üzerindeki metal lokal egzoz davlumbazını gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Makine ve evreye bağlı lokal egzoz

Polimer belgesi, açılma hareketi ve gerçek üretim durumu seçim girdileridir.

Hizmette ele alınan işler

  • Makine / malzeme / evre kaynak envanteri
  • Üreticiye uygun emiş arayüzü ve yerleşim
  • Teklifte tanımlı üretim evresi kabul dosyası

Kapsamın sınırları

  • Muhafaza değişikliği ayrı makine değerlendirmesi gerektirir.
  • Mekanik dosya kişisel maruziyet ölçümü yerine geçmez.
  • Görseller ve şemalar gerçek üretim sonucu değildir.

Makine bağlantıları ayrı tanımlanır

Teklif kaynak incelemesi, emiş geometrisi, kanal ve arıtma çalışmasını ayırır. Ürün geçişi incelemelerini ve gerekli uzman çalışmalarını ekipman bedelinden ayrı iş kalemleriyle gösteririz.

  • Makine ve kaynak adedi
  • Malzeme ile arıtma incelemesi
  • Makine arayüzü koordinasyonu
  • Üretim evrelerinde kabul çalışması

Teklif İçin Gerekli Bilgiler

  • Polimer belgelerini hazırlayın.
  • Makine planını paylaşın.
  • İşlem evrelerini açıklayın.
  • Mevcut kanal ve arıtma bilgilerini alın.

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Çalışma, plastik işleme makinesinin üretim ve geçiş evrelerindeki kaynak noktalarını inceler. Enjeksiyon, ekstrüzyon veya başka bir proses seçildiğinde gerçek makine belgeleri ve işlem evreleri üzerinden yerleşim hazırlanır. Bütün prosesler aynı duman kaynağı kabul edilmez.

HSE plastik işleme dumanı rehberi polimer ve işlem koşullarının birlikte incelenmesini destekleyen teknik kaynaktır. Proje dosyası malzeme belgelerini, makine bağlantı şartını ve normal ya da geçiş çalışma durumlarını bir araya getirir. Bu kayıt kişisel maruziyet değerlendirmesinin veya makine güvenlik onayının yerine geçirilmez.

Polimeri tanımlamak
Ürün güvenlik belgesi ve yardımcı maddeler kaynak listesine bağlanır; genel plastik etiketiyle içerik varsayılmaz.
Makine sınırını korumak
Emiş bağlantısı üreticinin belgeleriyle koordine edilir. Muhafaza ve proses işlevine belgesiz müdahale önerilmez.
Evreleri ayırmak
Normal üretim, başlatma ve malzeme geçişi ayrı değerlendirilir. Görülmeyen durumun sonucu tahmin edilmez.

Açılan kaynak bölgesi

Makinenin açılma evresi ve operatörün parçaya erişimi emiş konumuyla birlikte değerlendirilir.

  • Makine belgesini alın.
  • Açılma hareketini gösterin.
  • Operatör konumunu belirtin.

Seçimi ve Kapsamı Etkileyen Veriler

Malzeme

İncelenen bilgi
Polimer ve yardımcı ürün belgeleri
Karara etkisi
Ekipman incelemesini belirler.

Makine

İncelenen bilgi
Bağlantı ve açılma koşulları
Karara etkisi
Ağız yerleşimini sınırlar.

Evre

İncelenen bilgi
Normal ve geçiş kullanım listesi
Karara etkisi
Kontrol durumlarını ayırır.

Ağ

İncelenen bilgi
Makine ve açık dal çizelgesi
Karara etkisi
Ortak sistem girdilerini sağlar.

Sistem Seçiminde Teknik Koşullar

Malzeme ve işlem dosyası

Polimer ve yardımcı ürün belgeleri makineyle eşleştirilir. İşlem koşulları üreticiden alınır; yeni malzeme önceki değerlendirmeye otomatik dahil edilmeden inceleme yeniden açılır.

Kaynak noktası ve evre

Üretim, makine açılması ve malzeme geçişi farklı kaynak konumu oluşturabilir. Her evre yerleşimde ayrı gösterilir; boş makine çalışması veya görünmeyen duman yeterli doğrulama değildir.

Makine arayüzü ve muhafaza

Emiş bağlantısı parça alma ve bakım hareketiyle koordine edilir. Makine üreticisi şartları alınır; muhafaza değişikliği gerekli ayrı değerlendirme olmadan montaj kolaylığıyla tamamlanmaz.

Ortak kanalın kullanım koşulları

Ortak kanalda makine, ürün ve açık bağlantı durumları birlikte listelenir. Fan seçimi yalnız makine adedinden çıkarılmaz; bilinmeyen akımların birlikte toplanması varsayılmaz.

Arıtma ve dış atış kararı

Arıtma gerçek malzeme ve tedarikçi kapsamıyla seçilir. Filtre bütün duman bileşenlerini gidermeyebilir; tahliye gerekçesi ve eksik kimyasal veriler uygulama öncesinde açıklanır.

Üretimle doğrulama

Kabul malzeme, makine evresi ve açık bağlantıları içerir. Üretim gözlemiyle seçilen ölçümler ayrı kaydedilir; yeni malzeme veya koşulda tekrar değerlendirme ihtiyacı teslim edilir.

Malzeme ve işlem dosyası — ayrıntılar

Kullanılan polimerler ve yardımcı ürünlerin belgeleri makine envanterine bağlanır. İşlem türü ve üreticinin tanımladığı çalışma koşulları ayrı tutulur. HSE rehberi plastik dumanının proses ve malzemeyle ilişkisinin incelenmesine teknik dayanak verir. Eksik bilgi genel bir plastik adıyla tamamlanmaz. Bu dosya ekipman tedarikçisine sorulacak noktaları belirler; hangi ürünlerin değerlendirildiği açık olur ve yeni malzeme kullanıldığında eski sonuçların geçerli olduğu varsayılmadan inceleme yeniden açılır.

Kontrol: Malzemeler makine ve işlemle eşleşiyor mu?

Kaynak noktası ve evre — ayrıntılar

Normal işlemle makinenin açıldığı, başlatıldığı veya malzemenin değiştiği evreler ayrı kaydedilir. Kaynağın yeri değişiyorsa yerleşim kesitlerinde bu durum gösterilir. Boş makinede emişin çalışması bütün üretim evrelerini doğrulamaz. HSG258 kaynakla kontrol geometrisinin birlikte değerlendirilmesi için teknik çerçevedir. Proje hangi evrelerin incelendiğini ve hangilerinin ek gözlem gerektirdiğini belirtir; dumanın görünmemesi genel kontrol başarısı veya çalışan maruziyeti hakkında kesin sonuç olarak kullanılmaz.

Kontrol: Her evrenin kaynak konumu belirtilmiş mi?

Makine arayüzü ve muhafaza — ayrıntılar

Yeni emiş ağzı parça alma, bakım veya makine açıklığını etkileyebilir. Bu yüzden üretici bağlantı şartı alınır ve önerilen düzen makine temsilcisiyle karşılaştırılır. Mevcut muhafazanın işlevine belgesiz müdahale önerilmez. Emiş tasarımı makine güvenliğinin bütününü onaylayan çalışma değildir. Yerleşim dosyasında emiş tarafı ile makine tarafının sorumlulukları ayrılır; belgesi veya yetkin değerlendirmesi eksik değişiklikler uygulama öncesinde açık karar olarak tutulur ve sırf montaj kolaylığıyla tamamlanmış sayılmaz.

Kontrol: Makine bağlantı koşulları teyit edilmiş mi?

Ortak kanalın kullanım koşulları — ayrıntılar

Birden fazla makine aynı hatta bağlanacaksa ürün ve çalışma zamanları birlikte listelenir. Açık bağlantı sayısı ile farklı üretim evreleri ortak ağ değerlendirmesine girer. Fan seçimi yalnız makine adedinden çıkarılmaz. Kanala girecek akımın içerik ve koşulları ekipman tarafıyla karşılaştırılır; bilinmeyen malzemelerin ortak toplanabilirliği varsayılmaz. Kullanım matrisi ve bağlantı çizimi, görülen çalışma durumlarını ayrı kaydeder. Gereken ek incelemeleri ve ekipman seçimi öncesinde tamamlanacak verileri teklif kapsamına ekleriz.

Kontrol: Makine ve ürün kullanım matrisi mevcut mu?

Arıtma ve dış atış kararı — ayrıntılar

Arıtma düzeni kullanılan malzemeler ve tedarikçinin uygulama kapsamıyla birlikte değerlendirilir. Sadece filtre bulunması tüm duman bileşenlerinin giderildiğini göstermez. Dış atış veya başka hava düzeni kararı ayrıca gerekçelendirilir. Kanal, bakım erişimi ve izleme başlıkları yerleşime eklenir. Proje bütün polimerler için aynı filtre çözümü veya sağlık garantisi vermez. Eksik kimyasal bilgi ve gerekli uzman koordinasyonu uygulama öncesi listede tutulur; cihaz katalog sonucu gerçek tesis doğrulaması yerine geçmez.

Kontrol: Arıtma gerekçesi gerçek malzeme bilgisine bağlı mı?

Üretimle doğrulama — ayrıntılar

Kabulde kullanılan malzeme, makine evresi ve açık bağlantılar kayıt üzerinde birlikte gösterilir. Yetkin kişilerce belirlenen ölçümler üretim gözlemiyle karıştırılmadan dosyalanır. Görülmeyen geçiş evresi başarılı sayılmaz. Malzeme veya makine koşulu değişikliği yeniden inceleme gereksinimi olarak belirtilir. Teslim kişisel maruziyet ölçümünün yerine geçmez; gerekli ayrı değerlendirmeler açık sorumluluklarla planlanır. Son yerleşim çizimi, ekipman belgeleri ve kabul sınırları işletmenin ileride karşılaştırabileceği tek dosyada birleştirilir, genel uygunluk garantisine dönüştürülmez.

Kontrol: Kabul malzeme ve işlem evresini içeriyor mu?

Kontroller ve teslim

Kapalı plastik işleme makinesi üzerindeki metal lokal egzoz davlumbazını gözlemleyen teknisyen.

Kapalı plastik işleme makinesi ve emiş davlumbazı. Proses kabul sonucu, ilgili saha kontrolleriyle ayrıca değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Makine ve polimer bilgilerini evreye bağlayan envanter

Örnek tablo gerçek model veya polimer sonucu içermez. Her satır üretici ve malzeme belgeleriyle doldurulur.

Makine / prosesPolimer belgesiEvreKaynak noktası
Enjeksiyon
Gerçek ürün ve yardımcı madde belgeleri
Normal işlem / makine açılması
Açılan bölge ve operatör erişimi
Ekstrüzyon
İşlenen malzemenin belge referansı
Hat üzerindeki gerçek çalışma evreleri
Belirlenmiş başlık ve diğer kaynaklar
Malzeme geçişi
Yeni polimer ve değişen yardımcı maddeler
Başlatma / geçiş koşulları
Önceki yerleşimden değişen kaynak konumu

Kapalı makine ve değişen işlem evreleri

Kapalı makinedeki davlumbaz, emiş-makine arayüzü olarak değerlendirilir. Açılma ve malzeme geçişi ayrıca yerleşim girdisidir.

Açılma ve malzeme geçişi için iki ayrı kavramsal yerleşim

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

İki çizim ölçeksiz örnektir; gerçek makine muhafazası, proses sıcaklığı, emiş başarısı veya güvenlik onayı göstermez. Soldaki açıklık parça alma evresini, sağdaki kap/torba malzeme geçişi girdisini anlatır; tek evre diğerini doğrulamaz. Ok yalnız örnek malzeme hareketidir, hava akışı değildir. Muhafaza ve bağlantı değişikliği üretici koşulları ve yetkin makine tarafıyla koordine edilir; fotoğrafta görülmeyen evreye gerçek proje kimliği atanmaz.

  1. A — Açılma evresi

    Açıklık, parça alma hareketi ve operatör alanı gerçek makineyle doğrulanır.

  2. Emiş-makine arayüzü

    Her örneğin üstündeki emiş elemanı ayrı kaynak evresine göre incelenir.

  3. B — Malzeme geçişi

    Ürün kabı, yeni malzeme belgesi ve değişen kaynak konumu normal üretimden ayrı değerlendirilir.

  4. Makine gövdesi

    Semboller yalnız yerleşim sınırını gösterir; aynı gövde resmi bütün proseslere uygunluk değildir.

  5. Kanal / arıtma sınırı

    Çizimdeki bağlantı gerçek malzeme ve ekipman kapsamıyla yeniden değerlendirilir.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Açılma ve malzeme geçişi için iki ayrı kavramsal yerleşimÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.A — Açılma evresiB — Malzeme geçişi1A — Açılma evresi2Emiş-makinearayüzü3B — Malzeme geçişi4Makine gövdesi5Kanal / arıtmasınırı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Envanter teyidi

Makine ve ürün bilgileri eşleştirilir.

Yerleşim kontrolü

Parça ve bakım hareketleri emiş düzeniyle incelenir.

Evre kayıtları

Normal ve geçiş durumları ayrı tutulur.

Teslim dosyası

Çizim, belgeler ve değişiklik tetikleyicileri verilir.

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Bütün plastikler aynı emişi kullanır mı?

Malzeme ve işlem koşulları farklı olabilir. Polimer, yardımcı madde ve makine belgeleri ekipman kapsamıyla karşılaştırılmadan ortak çözüm önerilmez. Yeni ürün eski değerlendirmeye otomatik dahil edilmez; gerekli bilgiler ve uzman incelemeleri proje dosyasında açık gösterilir.

Duman görünmüyorsa kontrol yeterli mi?

Görünüm tek başına kontrol başarısı veya kişisel maruziyet sonucu değildir. Kaynak konumu, işlem evresi ve sistemin çalışma durumu ayrıca değerlendirilir. Kabul planı uygun yöntemleri yetkin kişilerle tanımlar; görülmeyen kaynak hakkında kesin sağlık ya da performans sonucu çıkarılmaz.

Makineye müdahale dahil midir?

Teklifte emiş bağlantısının müdahale sınırı belirtilir. Üretici şartları ve gerekli makine tarafı değerlendirmesi olmadan muhafaza değişikliği önerilmez. Bu mekanik dosya makinenin bütün güvenliğini onaylayan belge veya yetkili servis iddiası olarak sunulmaz.

Ortak kolektöre bağlantı yapılabilir mi?

Ürünler, çalışma koşulları ve kolektörün uygulama belgeleri incelenmelidir. Boş giriş bulunması bütün akımların ortak toplanabileceğini göstermez. Açık bağlantılar ve kullanım evreleri matrise alınır; eksik uyumluluk verisi tamamlanmadan kesin ekipman sonucu kurulmaz.

Malzeme değişince proje güncellenir mi?

Yeni malzeme ve işlem koşulları mevcut kaynak ve arıtma dosyasıyla karşılaştırılır. Gerekiyorsa ekipman ve kabul planı yeniden değerlendirilir. Her değişiklik yalnız fan ayarıyla çözülmüş sayılmaz; güncellenen sınırlar ve açık uzman koordinasyonları dosyada belirtilir.
