Havalandırma Sistemleri

Yangın ve Duman Damperi Kontrolü

SCA Mühendislik damperin mekanik hareketini ve onaylı senaryodaki davranışını ilgili yangın/elektrik ekipleriyle kontrol eder. Etiketli envanter, fiziksel sonuç ve panel bilgisi ayrı kaydedilir; erişim veya belge eksiği raporda gösterilir.

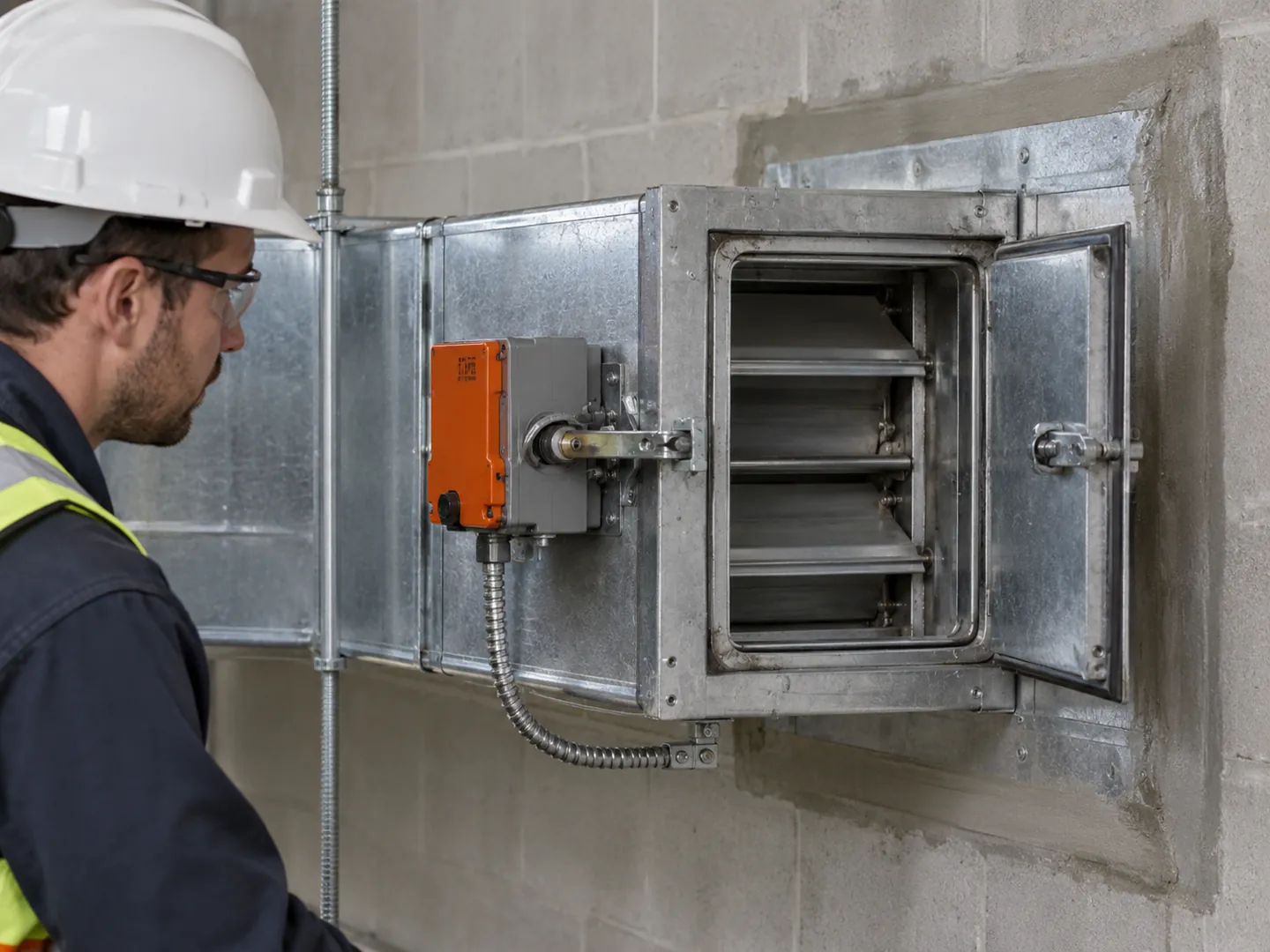

Yangın bölmesi geçişinde damper gövdesi, harici aktüatör ve bakım erişimini gösteren kavramsal yangın ve duman damperi kontrol görseli.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

İşlev kontrolü ve izlenebilir rapor

Hizmette ele alınan işler

  • Damper türü, ürün belgesi, konum ve onaylı görev eşleştirmesi
  • Kararlaştırılan güvenli mekanik ve senaryo kontrolleri
  • Eksik, düzeltme ve tekrar test kayıtları

Kapsamın sınırları

  • Tavan açma, onarım veya aktüatör değişimi ayrıca tanımlanır.
  • Saha işlev testi ürün yangın sınıfını yeniden kanıtlayan laboratuvar deneyinin veya bütün bina güvenlik sertifikasının yerine geçmez.

Kontrol Bedeli Erişim ve Entegrasyona Bağlıdır

Damper adedi tek başına yeterli fiyat girdisi değildir. Ürün türü, fiziksel erişim, belge durumu ve alarm entegrasyonu kontrol kapsamını değiştirir. Teklifte envanter, mekanik kontrol, senaryo denemesi ve raporu ayırıyoruz. Tavan açma, onarım veya aktüatör değişimi gerekirse bunları ayrı iş olarak belirtiriz. Saha işlev kontrolünü bütün yapıya verilmiş yangın uygunluk sertifikası gibi sunmadan kapsam sınırını açık tutuyoruz.

  • Adet, ürün türü ve belge durumu
  • Servis erişimi ve tavan müdahalesi
  • Alarm, fan ve elektrik koordinasyonu
  • Onarım ve tekrar test kapsamı

İnceleme İçin Gerekli Bilgiler

  • Damper envanteri ve yerleşim planı
  • Ürün ve aktüatör belgeleri
  • Onaylı neden-sonuç senaryosu
  • Servis erişimi ve işletme test takvimi

İnceleme ve Teklif Kapsamı

Yapı ve test türüne göre kapsam

DurumGerekli belgeİlgili ekipRaporlanan sınır
Yeni yapı
Ürün/montaj belgesi, proje ve beklenen görev.
Mekanik, yangın ve elektrik ekipleri.
Tavan kapanmadan erişim; tamamlanan ve açık kontrol ayrı.
Erişim engelli mevcut tesis
Envanter, ürün bilgisi ve mevcut erişim kaydı.
İşletme, mekanik ve gereken yapı erişimi sorumlusu.
Görülmeyen kanat kesin başarılı sayılmaz; açma ve tekrar test ayrı plan.
Entegrasyon testi
Onaylı neden-sonuç, fan/alarm ve panel nokta eşlemesi.
Yangın, elektrik, otomasyon ve mekanik ekipleri.
Komut, hareket, panel bilgisi ve normal duruma dönüş yalnız sınanan koşulda.

Damperin kanatları, dış aktüatörü ve bağlantısı erişim açıklığından incelenir; ürün sınıfı ve kabul sonucu ürün belgeleri ve saha kontrol kayıtlarıyla doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Örnek damper kontrol kaydı

Kayıt alanıDoldurulacak bilgi
Etiket ve konum
Gerçek damper kimliği, plan/kat ve servis erişimi.
Tür ve ürün
Yangın, duman veya birleşik görev; gerçek model ve belge.
Beklenen hareket
Onaylı senaryodaki nokta görevi.
Fiziksel sonuç
Gözlenen kanat konumu ve yöntem; erişim sınırı ayrı.
Panel geri bildirimi
Doğru etiket/kabloyla eşleşen açık-kapalı veya arıza bilgisi.
Eksik ve tekrar test
Belge/erişim/işlev eksiği, sorumlu düzeltme ve tekrar test sonucu.

Örnek kayıt düzenidir; bir damperin başarı sonucu veya gerçek bina envanteri değildir.

İnceleme Yöntemi ve Girdiler

Yangın damperi, duman damperi ve birleşik ürünlerin görevleri aynı değildir. Duman kontrolünde bir damperin açılması veya kapanması onaylı neden-sonuç senaryosuna bağlıdır; bütün alarmlarda hepsinin kapanacağını varsaymayız. Ürün sınıflandırması ve montaj talimatını gerçek yapı elemanıyla eşleştiririz. Sahadaki işlev testi, ürünün yangın dayanım sınıfını yeniden kanıtlayan deney veya bütün binanın güvenlik sertifikası anlamına gelmez.

Tavan kapanınca görünmeyen bir kanat, yerinden ayrılan bağlantı veya yanlış geri bildirim panelde doğru gibi görünebilir. Servis erişimi ve mümkün olan fiziksel kontrol önemlidir. Testleri binanın kullanımını ve bağlı sistemleri etkileyebileceği için önceden koordine ederiz. Söküm veya parça değişimi gerekirse ürün uygunluğu ve yetkili işlem koşulları değerlendirilir. Her damperi etiketliyor; konumunu, ilk testini ve varsa düzeltme sonrası tekrar test sonucunu dosyada gösteriyoruz.

Görevi Önce Tanımlayın
Damper türünü ve onaylı senaryodaki rolünü belirliyoruz. Bir test komutunu bütün damperler için aynı aç-kapa davranışı şeklinde genellemiyoruz.
Fiziksel ve Elektriksel Kanıt
Kanat hareketi ile panel geri bildirimini ayrı kontrol ediyoruz. Yalnız lamba veya motor sesi üzerinden damperin gerçek konumunu kesin kabul etmiyoruz.
İzlenebilir Sonuç
Her damperi etiketi ve konumuyla kaydediyoruz. Erişim engeli, belge eksikliği ve başarısız testleri tamamlanan kontrollerden açıkça ayırıyoruz.

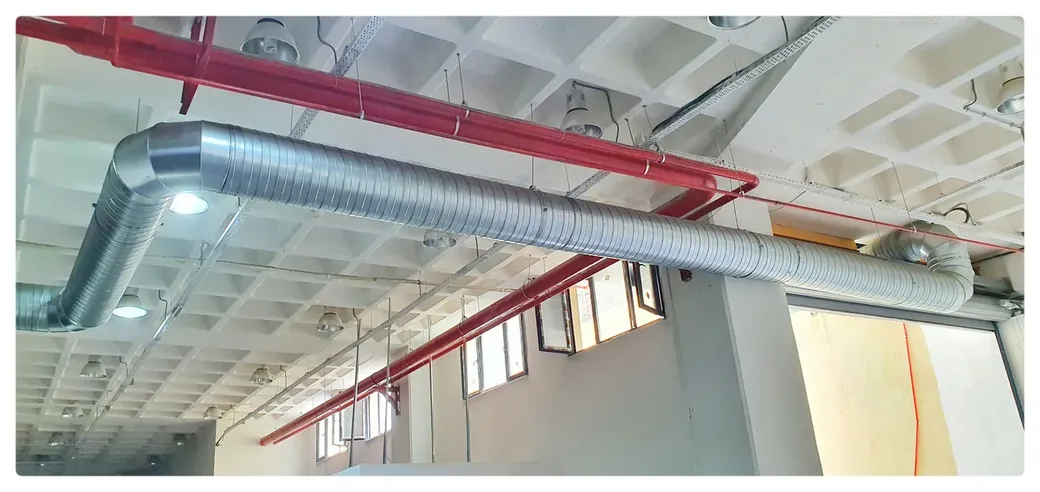

Havalandırma kanallarını ve yangın borularını monte ettik.
SCA uygulama fotoğrafı

Ekoteks İş Merkezi — havalandırma kanalları ve yangın boruları montajı. Fotoğraf damper hareketi veya senaryo testinin doğrulaması değildir.

Ekoteks İş Merkezi

Tavan Kapanmadan Kontrol

Damper kimliği, montaj yönü ve yapı geçişini belgeyle eşleştiriyoruz. Kanat ve servis alanı kontrol edilir. Yangın senaryosunda tanımlanan rol, kablo ve geri bildirimle birlikte test planına alınır; fiziksel erişim gizli tavan tamamlanmadan korunur.

  • Ürün etiketi ve montaj belgesi
  • Kanat ve servis erişimi
  • Senaryo-kablo eşleşmesi

Gerçek fotoğrafın gösterdiği montaj

Ekoteks İş Merkezi

Fotoğrafta havalandırma kanalları ve yangın boruları montajı görülür. Bu görüntü tek başına damper hareketi, panel geri bildirimi veya entegre test sonucunun kaydı değildir.

Değerlendirmede Kullanılan Veriler

Kimlik

İncelenen bilgi
Ürün, konum ve teknik belgeler
Karara etkisi
Damper türünü ve onaylı görevini test öncesinde eşleştiririz.

Erişim

İncelenen bilgi
Servis kapağı ve fiziksel kontrol olanağı
Karara etkisi
Testin sınırını açık belirtir, erişim gerektiren revizyonu ayrı planlarız.

Entegrasyon

İncelenen bilgi
Neden-sonuç ve elektrik bağlantıları
Karara etkisi
Komut, hareket ve geri bildirimi ilgili ekiplerle ortak senaryoda kontrol ederiz.

İzleme

İncelenen bilgi
Eksik, onarım ve tekrar test kayıtları
Karara etkisi
Başarılı kontrolleri çözümlenmemiş noktalardan ayırıp izlenebilir işletme dosyası sunarız.

Teknik Koşullar ve Sınırlar

Ürün Türü ve Görev Ayrımı

Gerçek ürün türü, etiketi ve proje konumu onaylı senaryodaki role bağlanır; her noktanın beklenen hareketi test öncesinde doğrulanır.

Montaj Ayrıntısı Ürüne Özgüdür

Montaj kendi ürün belgesi ve gerçek yapı elemanıyla karşılaştırılır; yön, bağlantı ve mekanik engel ayrı uygunsuzluk olarak raporlanır.

Kanat Hareketi ve Erişim

Kanadın fiziksel hareketi ürünün güvenli yöntemiyle incelenir; erişilemeyen bölüm ve onarım sonrası kontrol ihtiyacı açık tutulur.

Aktüatör ve Enerji Davranışı

Aktüatör kimliği, enerji ve emniyet görevi ürünle eşleştirilir; elektrik ekibiyle izinli test kapsamında değerlendirilir.

Geri Bildirim Gerçek Konumla Eşleşmelidir

Komut, kanat hareketi ve panel geri bildirimi aynı damper etiketiyle kaydedilir; yalnız ekran görüntüsü kabul kanıtı değildir.

Kayıt, Düzeltme ve Tekrar Test

İlk test, düzeltme ve tekrar test ayrı izlenir; bakım planı geçerli proje, ürün ve işletme gereksinimlerine bağlanır.

Ürün Türü ve Görev Ayrımı — ayrıntılar

Yangın, duman ve birleşik damper aynı işlevi taşımaz. Ürün etiketi, teknik belge ve proje konumu incelenerek gereken rol doğrulanır. Normal havalandırma izolasyonu ile duman tahliye kontrolü farklı senaryolara sahip olabilir. Bir modelin açılma-kapanma davranışını başka ürüne kopyalamayız. Testin hedefi onaylı görevin uygulanmasını kontrol etmektir; saha denemesini ürün sınıfını yeniden belirleyen laboratuvar testi gibi sunmayız.

Kontrol: Ürün türü, etiketi ve senaryodaki görevi damper listesinde eşleştirip her noktanın beklenen hareketini ilgili proje ekibiyle test öncesinde açıkça doğruluyoruz.

Montaj Ayrıntısı Ürüne Özgüdür — ayrıntılar

Yapı elemanı, montaj yönü, bağlantı ve geçiş ayrıntısı ürünün onaylı uygulama koşuluna bağlıdır. Başka bir damperin boşluk veya sabitleme ölçüsü evrensel tarif değildir. Montajın çerçeveyi eğmesi veya kanadı engellemesi işlevi bozabilir. Ürün belgesiyle gerçek sahayı karşılaştırırız. Uygunluğu belirsiz değişikliği sadece mastik veya ilave vida ile gidermeden ilgili teknik onay sürecine taşıyarak eksikliği açık raporlarız.

Kontrol: Damper montajını kendi ürün talimatı ve gerçek duvar-döşeme yapısıyla karşılaştırıp uygunsuz bağlantı, yön veya hareket engelini ayrı kayıtla raporluyoruz.

Kanat Hareketi ve Erişim — ayrıntılar

Motorun döndüğü veya yay mekanizmasının çalıştığı duyulsa da kanadın doğru konuma ulaştığı ayrıca değerlendirilmelidir. Servis kapağı, bağlantı ve olası mekanik engeller incelenir. Fiziksel erişim mümkün değilse testin sınırı kayda yazılır. Ürüne uygun güvenli test yöntemi yetkin personelle uygulanır. Kanadı zorlayarak veya uygunluğu bilinmeyen parçayı değiştirerek sonuç üretmeyiz; gerektiğinde onarım sonrası tekrar kontrol planlanır.

Kontrol: Ürüne uygun yöntemle kanat hareketini inceleyip erişilemeyen kısmı, mekanik engeli ve test sınırını başarılı sonuçlardan ayrı biçimde açıkça kaydediyoruz.

Aktüatör ve Enerji Davranışı — ayrıntılar

Aktüatörün gerilim, tork, hareket ve emniyet görevi ürünle uyumlu olmalıdır. Enerji kesintisindeki beklenen konum onaylı sistem ve ürün yaklaşımıyla belirlenir. Her damperi aynı şekilde kapatmak doğru senaryo olmayabilir. Elektrik bağlantısı ve kontrol komutu ilgili ekip tarafından değerlendirilir. Uygunluğu doğrulanmayan aktüatör değişimini sadece motor çalıştığı için kabul etmeyiz; ürün ve montaj koşulunun korunmasını esas alırız.

Kontrol: Aktüatör kimliği, ürün uyumu ve enerji kesintisi davranışını onaylı görevle eşleştirip elektrik ekibiyle güvenli test kapsamı içinde birlikte doğruluyoruz.

Geri Bildirim Gerçek Konumla Eşleşmelidir — ayrıntılar

Panelde görünen açık veya kapalı bilgisi anahtar ve bağlantıdan üretilir; mekanik konumla uyuşması gerekir. Kablo eşleşmesi, etiket ve konum geri bildirimi ayrı incelenir. Yanlış noktadan gelen sinyal başarılı test izlenimi oluşturabilir. Onaylı neden-sonuç adımlarında komut, fiziksel hareket ve geri bildirim birlikte kaydedilir. Arıza ve belirsiz bilgi davranışı da ilgili ekiplerle kontrol edilir; yalnız ekran görüntüsü yeterli kanıt sayılmaz.

Kontrol: Komut, fiziksel hareket ve geri bildirim zamanını damper etiketiyle aynı kayda işleyip panel noktasının gerçek ürün konumuyla eşleştiğini birlikte doğruluyoruz.

Kayıt, Düzeltme ve Tekrar Test — ayrıntılar

Kontrol envanterinde damper konumu, model, erişim ve test sonucu bulunmalıdır. Temizlik, onarım veya değişim gerekiyorsa uygun yöntem ve ürün koşulu değerlendirilir. Düzeltme tamamlandıktan sonra ilgili işlev yeniden test edilir. Periyodik plan geçerli gereklilikler, onaylı proje, üretici talimatı ve işletme koşullarıyla belirlenir. Tamamlanan testler ile eksikler ayrı tutularak işletmeye izlenebilir dosya teslim edilir.

Kontrol: Her damper için ilk sonuç, düzeltme işi ve tekrar testini ayrı kaydedip periyodik yaklaşımın ilgili proje ve üretici belgeleriyle belirlendiğini açıkça gösteriyoruz.

Mekanik tesisat çizimlerinin bulunduğu mühendislik çalışma masası

Damper envanteri ve test planının hazırlanması. Çalışma, gerçek ürün ve proje belgeleriyle yürütülür.

Kontroller ve teslim

Damperlerin mekanik işlevini ve senaryo davranışını raporluyoruz

Envanter ve Belge Eşleştirmesi

Damperleri konum ve etiketle listeliyor, ürün belgelerini onaylı projeyle eşleştiriyoruz. Eksik kimlik veya erişim bilgisini test öncesinde ayrı kayıt halinde açıkça belirtiyoruz.

Mekanik İşlev Kontrolü

Yetkin personelle ürünün güvenli test yöntemini uyguluyoruz. Kanat, bağlantı ve hareket engellerini inceler; fiziksel erişim sınırını sonuçta açıkça kayıt altına alıyoruz.

Senaryo ve Geri Bildirim

Yangın ve elektrik ekipleriyle onaylı neden-sonuç adımlarını deniyoruz. Komut, damper konumu ve panel bilgisini birlikte kaydedip normal çalışma durumuna dönüşü kontrol ediyoruz.

Eksiklerin Kapatılması

Uygunsuzlukları sorumlusu ve gerekli işlemle raporluyoruz. Düzeltme sonrası tekrar testini kaydedip başarılı sonuçlar ile henüz doğrulanmamış noktaları teslim dosyasında ayrı tutuyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Belimo — Fire Life Safety System Maintenance
  2. Greenheck — Life Safety Dampers FAQs
  3. Greenheck — Curtain Fire Dampers Installation and Maintenance

Sık Sorulan Sorular

Panelde kapalı bilgisi yeterli mi?

Panel sinyali ile damperin gerçek mekanik konumu eşleşmelidir. Anahtar, kablo veya etiket hatası yanlış izlenim verebilir. Komut, kanat hareketi ve geri bildirimi ayrı kontrol ederiz. Fiziksel erişim olmayan noktada kontrolün sınırını açık yazar, yalnız ekran bilgisine dayanarak kesin başarılı sonuç üretmeyiz.

Alarmda bütün damperler kapanmalı mı?

Bu, ürünün görevi ve onaylı neden-sonuç senaryosuna bağlıdır. Duman kontrolünde bazı damperlerin açılması gerekebilir; genel havalandırma izolasyonu farklı davranabilir. Bütün damperleri aynı konuma zorlamayız. Yangın ve elektrik ekipleriyle proje rolünü eşleştirir, beklenen hareketi test planında her nokta için ayrı tanımlarız.

Saha testi ürünün yangın sınıfını doğrular mı?

Saha işlev kontrolü laboratuvar yangın dayanım veya ürün sınıflandırma deneyinin yerine geçmez. Ürün belgeleri ve montaj koşulları ayrıca değerlendirilmelidir. Biz hareket, kontrol ve erişim sonuçlarını kaydederiz. Bu hizmeti bütün binanın güvenliğini veya herhangi bir sınıfı yeniden kanıtlayan sertifika gibi sunmayız.

Aktüatör yerine herhangi bir motor takılabilir mi?

Ürün uyumu, elektrik koşulu, tork ve emniyet görevi doğrulanmalıdır. Yalnız motorun hareket etmesi uygunluk anlamına gelmez. Damper ve aktüatör belgelerini ilgili ekiplerle inceleriz. Değişim gerekiyorsa yetkin işlem ve ürün koşulu korunmalı; sonrasında mekanik işlev, senaryo ve geri bildirim tekrar kontrol edilmelidir.

Kontrol hangi sıklıkta yapılmalı?

Kontrol sıklığı geçerli gereklilikler, onaylı proje, üretici talimatı ve işletme koşullarına göre belirlenir. İlk envanter ve sonuçları teslim edip bakım, arıza veya değişim sonrası gereken tekrar kontrolü ayrıca açıkça belirtiriz.
