Aksiyel fan
Dış havayı kanal üzerinden merdivene ileten hava besleme elemanı.
HAVALANDIRMA · DUMAN KONTROLÜ
Yangın Merdiveni
Basınçlandırma Sistemi
Yangın merdiveni basınçlandırma sistemi, kaçış merdivenine dış hava vererek merdiven ile kullanım alanları arasında basınç farkı oluşturmayı amaçlar. Dumanın merdivene yayılmasını sınırlandıran bu düzen, tahliye ve itfaiye erişimi için tasarlanır.
Çalışma prensibini
3 boyutta inceleyin.
Fan, kanal ve motorlu damperin birlikte çalışmasını yakından görün. Modeli döndürün, hava yolunu ve çalışma sırasını inceleyin.
Fan · Kanal · Motorlu DamperETKİLEŞİMLİ 3D MODEL

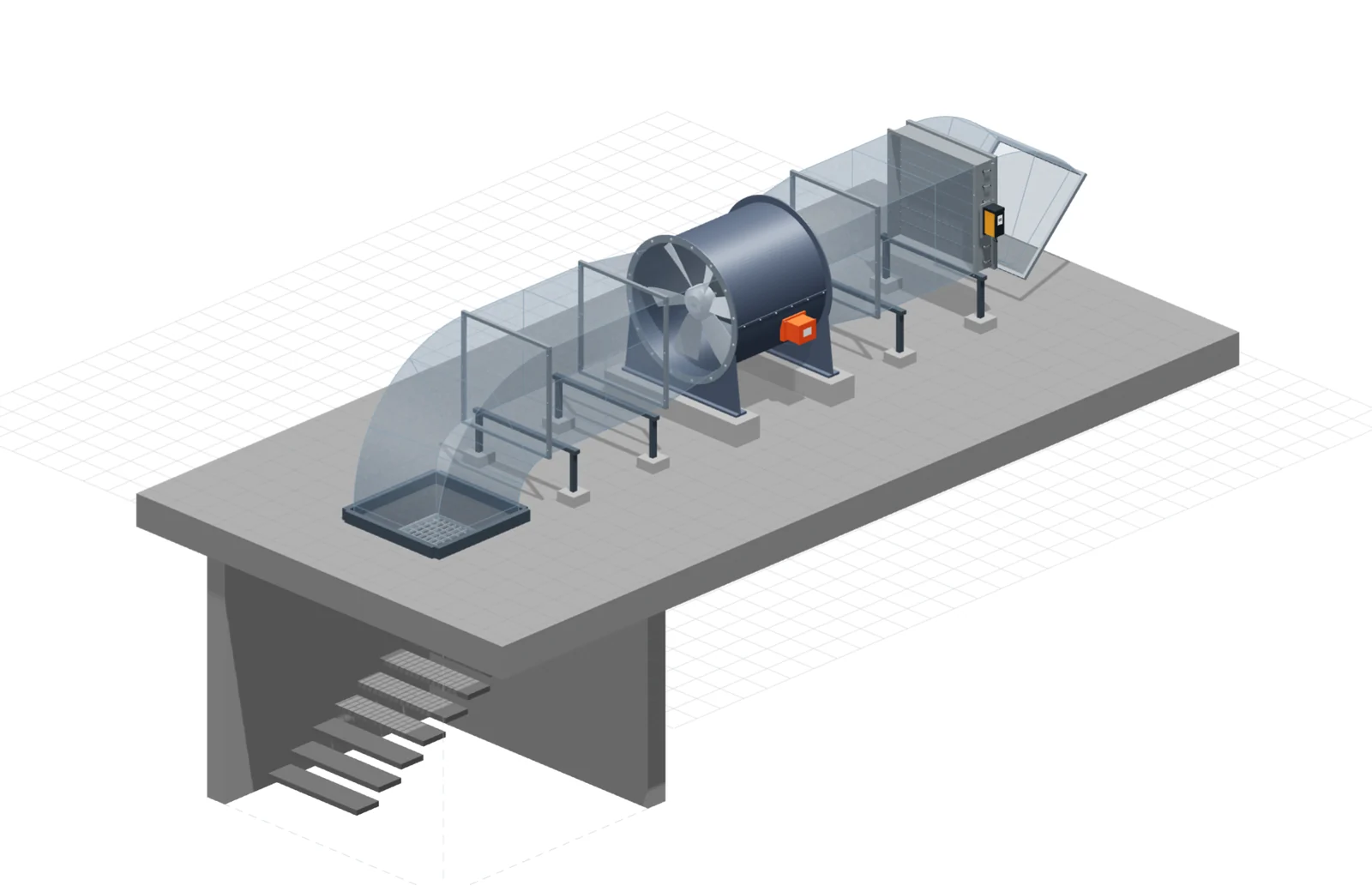

Çalışma prensibini anlatan örnek aksiyel fan ve motorlu damper düzeni. Bu model, cihazların yerleşimini ve çalışma sırasını gösterir; binaya ait basınç hesabı veya saha ölçümü değildir.
Motorlu damper
Modelde hava yolunu açıp kapatan eleman. Basınç rahatlatma damperinin görevi ayrıca değerlendirilir.
Kanal ve bağlantılar
Havanın merdivene ulaştığı güzergâh. Gerçek yapıda üfleme noktaları projeye göre belirlenir.
BİNAYA ÖZEL TASARIM
Kapılar değişir.
Hava ihtiyacı da değişir.
Amaç, kaçış yoluna duman girişini sınırlandırırken kapıların kullanılabilirliğini korumaktır. Fan, merdiven ve binanın hava çıkış yolu birlikte değerlendirilir.
Kapılar kapalıyken merdivendeki pozitif basınç, kapı çevresindeki sızıntılardan duman girişine karşı kullanılır. Kapı açıldığında merdivenden kullanım alanına yönelen hava akışı önem kazanır. Bu hava için uygun bir dışarı çıkış yolu da tasarlanır.
Basınçlandırma fanının seçimi, ihtiyaç duyulan hava debisiyle birlikte kanal ve bağlantıların basınç kayıplarını kapsar. Katlar, sızıntılar ve açık kapı senaryoları değerlendirilir. Fan kapasitesi her yapıya aynı debi atanarak belirlenmez; üfleme düzeniyle birlikte hesaplanır.
Basınçlandırma bir bütündür.
Fan kapasitesinden kapı açma koşuluna kadar her bileşen aynı proje senaryosuna bağlanır.
Kapı senaryoları birlikte
Kapalı kapılar, açık geçişler, dış tahliye kapısı ve sızıntı alanları aynı tasarım kapsamında değerlendirilir.
Binaya özel hava yolu
Dış hava beslemesi, merdiven, kullanım alanı ve hava çıkışı arasında süreklilik sağlanacak bir güzergâh tasarlanır.
Kontrollü basınç
Fan kumandası ve aşırı basıncı sınırlayan düzen, kapıların kullanılabilirliğiyle birlikte ele alınır.
PROJELENDİRME VE UYGULAMA
Yapınıza uygun
kapsamı netleştirelim.
Mimari planlar, merdiven yüksekliği, kapılar ve kanal güzergâhı üzerinden ihtiyaç belirlenir. Fan, üfleme noktaları, damperler ve kontrol bağlantıları bu kapsamda düzenlenir. Kabul aşamasındaki ölçüm ve kontroller, projenin açık ve kapalı kapı senaryolarına dayanır.
- Mimari plan, katlar, merdiven yüksekliği ve kapıların incelenmesi
- Debi ihtiyacı, sızıntılar, kanal basınç kaybı ve fan seçimi
- Kanal güzergâhı, üfleme noktaları ve damper görevlerinin belirlenmesi
- Yangın algılama, el ile kumanda ve kontrol bağlantılarının eşleştirilmesi
- Projedeki kapı senaryolarına göre basınç, hava akışı ve kapı kuvveti kontrollerinin planlanması
Kontrol düzeni
hava yoluyla birlikte çalışır.
Aktif kontrollü çözümlerde diferansiyel basınç sensörü ile frekans kontrollü fan birlikte çalışır. Basınç değişimleri fanın hava beslemesine yansıtılır. Kontrol panosu, saha elemanları ve seçilen hava çıkış düzeni, tek bir çalışma senaryosu içinde ele alınır.
Otomatik çalıştırma yangın algılama sistemiyle ilişkilendirilir; el ile kumanda da düzenlenir. Dış hava emişinin konumu ve emişteki duman algılaması, fanın kontrol mantığıyla birlikte değerlendirilir.
Aşırı basıncın sınırlandırılması
Aşırı basınç damperi, merdivendeki fazla basıncın kontrollü biçimde giderilmesine yardımcı olur. Mekanik düzenlemede açılma davranışı basınçla ilişkilidir. Kullanılacak damperin yeri, çalışma görevi ve ayarı sistemin hava yoluyla birlikte değerlendirilir.
Modelde görülen motorlu kanal damperi ile binadaki aşırı basınç rahatlatma düzeni farklı görevler üstlenebilir. Elemanların görevi, seçilen sistemin projesinde açıkça tanımlanır.
SIK SORULAN SORULAR
Projeden önce
bilmeniz gerekenler.
Basınçlandırma hangi binalarda değerlendirilir?
Gereklilik; binanın kullanımına, yüksekliklerine, bodrumlarına ve mevzuat kapsamındaki durumuna göre değerlendirilir. Yeni yapılar için Madde 89, mevcut binalar için ilgili Madde 163 hükümleri birlikte incelenir. Binaya ait bilgilerle kapsam netleştirilir.
Kapılar açıkken ve kapalıyken ne kontrol edilir?
Madde 89, kapalı kapılarda en az 50 Pa ve açık kapı durumunda en az 15 Pa basınç farkı öngörür. Belirtilen açık kapı senaryosunda ortalama hava hızı en az 1 m/s; kapıyı açmak için gereken toplam kuvvet en çok 110 N olmalıdır. Ölçümler projenin tanımladığı senaryolara göre yapılır.
Fan, sensör ve kontrol panosu nasıl bir araya gelir?
Seçilen sisteme göre fan, frekans kontrolü ve basınç sensörü bir arada kullanılır. Kontrol panosu ile damper ve diğer saha elemanlarının ilişkisi belirlenir. Doğal veya mekanik hava çıkışı, sistemin bütününe uygun seçilir.
Fan çalışıyorsa sistemin uygunluğu anlaşılır mı?
Sistemin değerlendirilmesi merdivendeki basınç farkını, açık kapıdan geçen hava akışını ve kapı açma kuvvetini kapsar. Havanın binadan çıkış yolu da bu değerlendirmeye katılır. Birlikte çalışan bileşenler ve bina koşulları sonucu belirler.
