Isıtma Sistemleri

Merkezi Isıtma Isıl Alt Sayaç ve Veri Doğrulama

SCA, alt sayacın hangi kolu ve tüketicileri ölçtüğünü belirler; fiziksel noktaları ve zaman kayıtlarını eşleştirerek işletme raporunda kullanılabilecek veriyi doğrular.

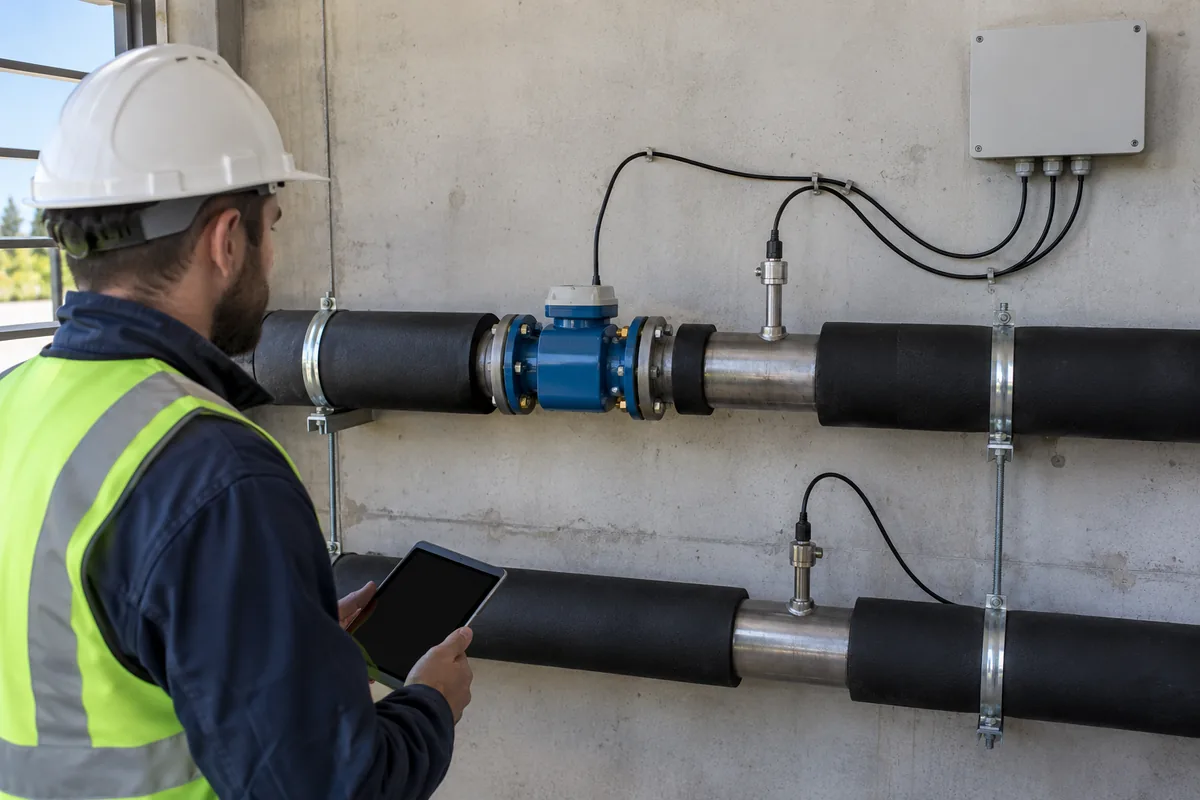

Ayrı gidiş ve dönüş borularındaki sıcaklık probları ile üst hat debi ölçerini inceleyen teknisyen.
Kavramsal hizmet görseli: Ayrı gidiş ve dönüş borularındaki sıcaklık probları ile üst hat debi ölçerini inceleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ölçüm sınırı ve veri doğrulama

Sayaç adedinden önce raporun cevaplayacağı işletme sorusu belirlenir.

Hizmette ele alınan işler

  • Kol/ortak tüketici sınırı çizimi
  • Sayaç, prob ve otomasyon kimlik eşleştirmesi
  • Veri kabul ve rapor düzeni

Kapsamın sınırları

  • Hukuki tüketim paylaştırması ve fatura uygunluğu ayrı uzmanlık gerektirir.
  • Eksik veri sıfır kullanım değildir; enerji azaltımı bu projenin tek başına sonucu değildir.

Nokta ve veri kapsamına bağlı teklif

İnceleme, ürün veya montaj hazırlığı, veri entegrasyonu ve kabul ayrı gösterilir. Teknik ölçüm raporu hukuki paylaştırma işiyle karıştırılmaz; amaç değişirse kapsam yeniden tanımlanır.

  • Kol ve fiziksel nokta sayısı
  • Mevcut ürün ile montaj uygunluğu
  • Arayüz, zaman ve saklama ihtiyacı
  • Kesinti ve veri kalite kabulü

İnceleme İçin Gerekli Bilgiler

  • Ölçümle cevaplanacak işletme sorusunu belirtin.
  • Kol şeması ve sayaç modellerini paylaşın.
  • Ham veri örneğiyle zaman bilgisini ekleyin.
  • Rapor erişimi ve kullanım ihtiyacını açıklayın.

İnceleme ve Teklif Kapsamı

Ayrı gidiş ve dönüş borularındaki sıcaklık probları ile üst hat debi ölçerini inceleyen teknisyen.

Ayrı gidiş ve dönüş borularında sıcaklık probları ve üst hatta debi ölçer. Fiziksel sayaç etiketi, otomasyon noktası ve rapor adı aynı kimlik listesinde eşleştirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Bu kolun kullanımını hangi sınırda raporlayabiliriz?

Örnek şema kat/kol takibi sorusunu gösterir. Gerçek ortak tüketiciler ve sayaç konumu saha çiziminde belirlenir.

Sayaç, kol ve ortak tüketici

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal ölçüm sınırıdır; gerçek sayaç yerleşimi veya tüketim sonucu değildir.

  1. Dağıtım kaynağı

    Gerçek bağlantı kaydı

  2. Alt sayaç konumu

    Ölçülen sınır

  3. İzlenecek kol

    Kat / işletme kullanıcıları

  4. Varsa ortak tüketiciler

    Raporda ayrıca açıklanır

Bağlantılar

  • Dağıtım kaynağı öğesinden Alt sayaç konumu öğesine bağlantıÖlçülen bağlantı
  • Alt sayaç konumu öğesinden İzlenecek kol öğesine bağlantıHedef işletme sorusu
  • Alt sayaç konumu öğesinden Varsa ortak tüketiciler öğesine bağlantıKapsama giriyorsa ortak hizmet
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Sayaç, kol ve ortak tüketiciÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Dağıtım kaynağı → Alt sayaç konumu · Ölçülen bağlantıAlt sayaç konumu → İzlenecek kol · Hedef işletme sorusuAlt sayaç konumu → Varsa ortak tüketiciler · Kapsama giriyorsa ortak hizmet1Dağıtım kaynağı2Alt sayaç konumu3İzlenecek kol4Varsa ortaktüketiciler

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Rapor, belirlenen kolun kullanımını izler. Başka tüketiciler de aynı sınırdaysa sonuç yalnız hedef kolun tüketimi gibi yorumlanmaz.

İnceleme Yöntemi ve Girdiler

İlk görüşme hangi soruya cevap istendiğini belirler: katlar arasında işletme takibi, belirli kolun davranışı veya revizyon sonrası karşılaştırma farklı ölçüm sınırlarıdır. Ortak hizmetler ve başka kolları içeren hatlar çizimde gösterilir. Yeni sayaç alınmadan mevcut verinin nasıl üretildiği incelenir. Ekranda tüketim görünmesi doğru devrenin ve dönemin ölçüldüğünü kanıtlamaz; fiziksel nokta eşleşmesi önemlidir.

Teslim kol sınırı çizimi, sayaç ve duyarga veri ihtiyacı, zaman kayıt düzeni ve veri kabul dosyasıdır. Bu hizmet, dağıtım kollarındaki ölçüm sınırlarını belirler ve alt sayaç verilerinin kullanılabilirliğini doğrular. Bina ısı istasyonunun genel kurulumu ayrı kapsamdadır. Hukuki tüketim paylaştırması veya fatura uygunluğu bu teknik veri projesinin otomatik sonucu değildir. Ürün ve montaj uygunluğu gerçek devreyle değerlendirilir. Eksik kayıt sıfır kullanım sayılmaz; haberleşme ve hizmet dışı durumlar ayrı işaretlenir. İşletme raporu ölçülmüş veriyi, türetilmiş sonucu ve açıklanması gereken sınırları ayrı gösterir.

Ölçüm sınırını raporun amacıyla eşleştirin
Bir kolun sayacı başka hizmetleri de içeriyorsa rapor bunu açıklar. Sayaç etiketi ölçüm sınırının yerine geçmez.
Fiziksel ve dijital eşleşme
Akış, sıcaklık ve veri noktaları aynı kol kimliğiyle bağlanır. Yanlış etiketli kayıt doğru tüketim diye kullanılmaz.
Geçersiz veri ayrı
Eksik dönem, iletişim kaybı ve duruş farklı durum taşır. Ham kayıt korunur; hatalı dönem sessizce sıfıra çevrilmez.

Dağıtım kolları ayrı görülmek isteniyor

Her kolun gerçek sınırı ve ortak tüketicileri gösterilir. Raporun cevaplayabileceği işletme soruları baştan açıklanır.

  • Kol şeması olsun.
  • Ortak hizmetler işaretlensin.
  • Rapor amacı belirtilsin.

Bileşen ve rapor adını aynı kimliğe bağlayın

Gidiş/dönüş probları ile debi ölçer gerçek cihaz etiketiyle eşleştirilir.

Gidiş ve dönüş probları

İki farklı su hattını temsil eden sıcaklık noktaları.

Debi ölçer

İlgili kolun akış bilgisini sağlayan fiziksel ölçüm bileşeni.

Sayaç etiketiOtomasyon noktasıRapor adı
Sahadaki cihaz kimliği
Gerçek aktarım noktası ve birim
Ölçülen kol / tüketici adı

Rapor örneğinde veri durumları

Örnek alanlar gerçek dönem kayıtlarıyla doldurulur; hesaplanamayan dönemler görünür kalır.

Rapor alanıGeçerli veriİletişim kaybıHizmet dışıEksik dönem
Ham veri
Kaynak kaydı korunur.
Son güncel kayıt ve kayıp süresi
Duruş kaydı ve koşulu
Eksik başlangıç / bitiş kaydı
Türetilmiş hesap
Yöntem ve kullanılan dönem
Hesaplanamayan sonuç işaretlenir.
Hesabın kapsamı açıklanır.
Tamamlanmamış sonuç işaretlenir.
Açıklama
Birim, zaman ve sınır
Haberleşme kontrol ihtiyacı
Gerçek işletme durumu
Veri tamamlama ihtiyacı

Değerlendirmede Kullanılan Veriler

Amaç

İncelenen bilgi
Kol takibi veya revizyon sorusu
Karara etkisi
Ölçüm sınırını seçin.

Ürün

İncelenen bilgi
Devre ve montaj verisi
Karara etkisi
Koruma veya yeni nokta hazırlığını ayırın.

Veri

İncelenen bilgi
Kimlik, zaman ve arayüz
Karara etkisi
Kalite kabulünü belirleyin.

Rapor

İncelenen bilgi
Kullanım ve ortak hizmetler
Karara etkisi
Karşılaştırmanın kapsamını açıklayın.

Teknik Koşullar ve Sınırlar

Alt ölçüm sınırı

Ölçüm sınırı dahil tüketicileri ve ortak hizmetleri gösterir.

Sayaç ve duyarga uygunluğu

Sayaç ve probların uygunluğu gerçek devre verisiyle incelenir.

Nokta kimliği ve veri eşleşmesi

Fiziksel etiket, otomasyon noktası ve rapor adı eşleştirilir.

Zaman ve durum kayıtları

Dönem, güncellik ve geçersiz veri durumları ayrı tutulur.

Kalite kabulü ve karşılaştırma

Kullanılabilir dönemler veri kalite kabulüyle belirlenir.

İşletme raporunun teslimi

Ham ölçüm ve türetilmiş hesap ayrı teslim edilir.

Alt ölçüm sınırı — ayrıntılar

Ölçüm projesi hedeflenen kol ve tüketicileri çizimde gösterir. Ortak hat veya başka hizmetler aynı sayaçtan geçiyorsa raporun sınırı buna göre açıklanır. Kol adı tek başına fiziksel sınır kanıtı değildir. Saha ve mevcut çizim karşılaştırılır; bilinmeyen bağlantı açık kalır. Müşteri hangi işletme sorusunun cevaplanabileceğini ve hangi sonucun ek ölçüm gerektirdiğini görür. Böylece sayaç listesi yerine gerçek amaca bağlı izlenebilir veri tasarımı kurulur, yanlış kapsamlı karşılaştırma önlenmeye çalışılır ve sorumlular belirlenir.

Kontrol: Dahil tüketiciler ile ortak hizmetler ayrı listelensin.

Sayaç ve duyarga uygunluğu — ayrıntılar

Aday veya mevcut sayaç için gerçek akışkan, devre ve ürün koşulları değerlendirilir. Akış yönü ve sıcaklık duyargalarının temsil ettiği noktalar doğrulanır. Genel ürün adı montaj uygunluğu yerine geçmez. Gerekli ürün verisi ve üretici koşulları istenir; bilgi eksikse uygunluk kararı bekler. Yeni parça seçimi bu dosyadan çıkar. Mevcut ürün korunabiliyorsa gerekçesi belirtilir, ancak yalnız değer göstermesi yeterli kanıt sayılmaz. Gerekli doğruluk veya belge şartı işin kullanım amacına göre belirlenir; kalibrasyon ya da uzman doğrulaması gerekiyorsa yöntem ve rapor sorumluluğu ayrı kapsamda yazılır.

Kontrol: Ürün uygunluğu gerçek kol ve montaj bilgisine bağlansın.

Nokta kimliği ve veri eşleşmesi — ayrıntılar

Fiziksel sayaç etiketi, otomasyon noktası ve rapor kol adı aynı kimlik zincirinde tutulur. Birden fazla ürün grubu varsa arayüz ve birim bilgileri ayrı alınır. Yanlış eşleştirme tüketim farkı gibi yorumlanmaz. Veri dönüşümü gerekiyorsa işlem kaydı saklanır. Ham değer ve işlenmiş rapor ilişkisi müşteri tarafından izlenebilir olmalıdır. Sağlayıcıların hangi noktayı aktardığı ve kimin doğrulayacağı netleşir, haberleşmenin yalnız değer göstermesi bütün veri projesinin kabulü sayılmaz ve fiziksel karşılık saha planında kontrol edilir.

Kontrol: Fiziksel etiket, veri noktası ve rapor adı tek listede eşleşsin.

Zaman ve durum kayıtları — ayrıntılar

Sayaç, otomasyon ve işletme bilgilerinin dönemleri ortaklaştırılır. Farklı saat veya kayıt aralığı sonuç karşılaştırmasını etkileyebilir. İletişim kaybı, hizmet dışı durum ve eksik dönem ayrı işaretlenir. Son görülen değerin her durumda güncel olduğu varsayılmaz. Veri saklama ve erişim ihtiyacı müşteriyle belirlenir; ham kayıt korunur. Bu düzen sonuç sorgulandığında hangi zaman ve işlem kullanıldığının izlenmesini sağlar, geçersiz dönemlerin normal tüketim veya sıfır kullanım gibi rapora girmesini önlemek için kabul kuralları oluşturur ve sorumlular tanımlanır.

Kontrol: Kayıt dönemi, güncellik ve geçersiz durumlar ayrı alanlar taşısın.

Kalite kabulü ve karşılaştırma — ayrıntılar

Veri kabulünde montaj, nokta kimliği, zaman ve olağandışı değerler birlikte incelenir. Uygun doğrulama yöntemi proje kapsamına bağlanır; ekran görüntüsü tek başına güvenilir veri kanıtı değildir. Farklı kollar karşılaştırılırken kullanım ve ortak hizmet farkı açıklanır. Küçük bir sayısal fark belirsizlik göz ardı edilerek kesin üstünlük sayılmaz. Kullanılabilir ve hesaplanamayan dönemler raporda görünür kalır. Teknik kalite kabulü hukuki fatura paylaştırma uygunluğu beyanına çevrilmez; böyle bir ihtiyaç varsa ayrı uzmanlık ve kapsam gerektirdiği açıklanır.

Kontrol: Geçerli dönem ile kapsam veya veri sorunu olan dönem ayrılabilsin.

İşletme raporunun teslimi — ayrıntılar

Rapor kolun ölçülmüş sonucunu, durum bilgisini ve açıklama gereken sınırları birlikte gösterir. Revizyon etkisi inceleniyorsa müdahale tarihi ve kullanım koşulu eklenir. Türetilmiş hesap ile ham ölçüm ayrı sunulur. İşletme hangi belirtide veri kontrolü isteyeceğini öğrenir. Bu proje tek başına enerji azaltımı taahhüdü değildir; doğru karar için veri temeli oluşturur. Son dosya ürün, nokta ve kabul kayıtlarını birleştirir, değişen bağlantı veya kullanımda sınırın yeniden değerlendirilmesi gerektiğini açıkça belirtir ve sonraki takip sorumlularını tanımlar.

Kontrol: Ölçüm, türetilmiş hesap ve açıklamalar raporda ayrı görünsün.

Kontroller ve teslim

Teslim Edilecek Dosya

Sınır kontrolü

Kol ve ortak hizmetler saha bağlantısıyla eşleştirilir.

Kimlik testi

Sayaç etiketi, otomasyon ve rapor noktası karşılaştırılır.

Dönem kontrolü

Zaman ve geçersiz veri durumlarının doğru temsil edildiği görülür.

Veri teslimi

Ham veriye erişim, rapor sınırı ve takip sorumluları açıklanır.

Teknik kaynaklar

Sık Sorulan Sorular

Sayaç değer gösteriyorsa veri doğru mu?

Tek başına değil. Montaj, akış ve sıcaklık noktası, kimlik eşleşmesi ve zaman birlikte doğrulanır. Ekranda değer bulunması doğru kol ve dönemin ölçüldüğünü kanıtlamaz; kalite kabulü ayrı yapılır ve sınır raporda açıklanır.

Eksik kayıt sıfır tüketim mi sayılır?

Hayır. Eksik, güncel olmayan veya iletişim kaybı olan dönem ayrı durum taşımalıdır. Ham kayıt korunur ve hesaplanamayan sonuç görünür tutulur; geçersiz veri sessizce normal düşük kullanım gibi rapora girmez ve nedeni açıklanır.

Bu proje fatura paylaştırma uygunluğu verir mi?

Teknik veri projesi böyle bir uygunluk beyanı değildir. İşletme ölçüm amacı ve sınırı tanımlanır; hukuki veya idari paylaştırma ihtiyacı varsa ayrı uzmanlık ve kapsam değerlendirilir, ölçüm kabulü otomatik fatura onayına çevrilmez.

Mevcut sayaçlar korunabilir mi?

Gerçek ürün ve montaj koşullarıyla uygunluk incelenir. Uygunsa korunması değerlendirilebilir; model veya veri bilgisi eksikse karar bekler. Yeni cihaz almak ilk adım olmak zorunda değildir, gereken hazırlık bulguyla ayrı gösterilir ve teklif sınırı netleşir.

Alt ölçüm enerji tasarrufu sağlar mı?

Ölçüm karar için veri oluşturur, tek başına tüketim azaltımı garanti etmez. Kontrol veya ekipman revizyonu etkisi uygun dönem ve sınırla ayrıca karşılaştırılır; kullanım ve hava farkları açıklanır, ölçülmemiş kazanç sözü verilmez.

İnceleme İhtiyacınızı Birlikte Netleştirelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
