Klima Sistemleri

Düğün ve Davet Salonu Klima Sistemleri

Düğün ve davet salonlarında kişi sayısı, dans alanı ve bölme düzenine göre klima ile taze hava ihtiyacını birlikte planlarız. SCA Mühendislik keşif, sistem seçimi, montaj ve etkinlik programına uygun teslim kapsamını belirler.

Boş davet salonunda kanallı iklimlendirme ünitesi ve tavan hava dağıtımını anlatan yapay zekâ üretimi temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Klima ve taze havayı birlikte ele alıyoruz

Salon kapasitesini yalnız taban alanıyla değil, etkinlik düzeni ve kullanım koşullarıyla değerlendiririz.

Hizmette ele alınan işler

  • Doluluk, masa ve sahne yerleşiminin incelenmesi
  • Klima, taze hava ve egzozun koordinasyonu
  • Teklifte belirtilen montaj, drenaj ve işletme programı kontrolleri

Kapsamın sınırları

  • Sahne ses sistemi ve müziğin akustik performansı ayrı uzmanlık kapsamıdır.
  • Elektrik beslemesi, mimari tavan değişiklikleri ve özel akustik ölçüm teklif aşamasında ayrılır.

Doğru teklif, kişi ve çalışma senaryosunu tarif eder.

Davet salonunda teklif bedeli kişi sayısına, gerekli dış hava altyapısına ve hava dağıtım düzenine bağlıdır. Mevcut asma tavanın korunması, akustik beklenti ve gece uygulaması iş kapsamını değiştirir. Cihaz kapasitesi, kanal veya borulama, izolasyon, drenaj ve kontrol kalemlerini ayrı belirtiriz. Yalnız cihaz sayısıyla verilen teklifler aynı nem kontrolünü, servis erişimini veya devreye alma kapsamını sağlamayabilir.

  • En yüksek doluluk ve etkinlik türü
  • Taze hava şartlandırma altyapısı
  • Kanal ve menfez akustik gereksinimi
  • Etaplama ve mevcut tavan koşulları

Teklif İçin Gerekli Bilgiler

  • Maksimum kişi sayısı ve farklı masa düzenleri
  • Salon kesiti, sahne ve bölme planları
  • Etkinlik saatleri ve mevcut taze hava sistemi
  • Ses şikâyetleri ve mevcut cihaz bilgileri

Teklif Kapsamı

Seçimi ve Kapsamı Etkileyen Veriler

Kapasite

İncelenen bilgi
En yüksek doluluk, hareket düzeyi ve aydınlatma.
Karara etkisi
Cihazı yalnız metrekareye göre seçmez; duyulur ve nem yükünü aynı çalışma koşulunda karşılayacak çözümü değerlendiririz.

Hava Dağıtımı

İncelenen bilgi
Salon yüksekliği, masa ve sahne planı.
Karara etkisi
Menfez tipini erişim ve cereyan riskiyle belirler; dönüş havasını kısa devreyi önleyecek konumda düzenleriz.

Sistem Yapısı

İncelenen bilgi
Salonların bölünebilmesi ve farklı kullanım saatleri.
Karara etkisi
Bağımsız zonları ve çalışma modu gereksinimini tarif eder; ortak devrenin işletme kısıtlarını teklif aşamasında açıklarız.

Otomasyon

İncelenen bilgi
Etkinlik takvimi ve işletme yetkileri.
Karara etkisi
Ön hazırlık, etkinlik ve kapanış programını ayırır; sıcaklık ayarı ile taze hava kontrolünü birlikte planlarız.

Sistem Seçiminde Teknik Koşullar

Duyulur ve Gizli Yük Ayrımı

Etkinliğin kişi sayısı ve hareket düzeyi hem sıcaklık hem nem yükünü değiştirir. Cihazın nem giderimini toplam kapasiteyle aynı çalışma koşulunda değerlendiririz.

Taze Hava Entegrasyonu

İç ünitenin salon havasını dolaştırması, dışarıdan taze hava sağlaması anlamına gelmez. Taze hava, egzoz ve nem yükünü tek hava dengesi içinde ele alırız.

Menfez Erişimi ve Oturma Düzeni

Masa ve sahne düzeni menfezin erişimini ve cereyan riskini belirler. Üfleme ile dönüş yakınsa termostat salondan önce hedef sıcaklığı algılayabilir.

Bölünebilir Salon Kontrolü

Hareketli bölmeler kapandığında sensör ve hava debisi her bölümü temsil etmelidir. Ortak VRF devresinin eşzamanlı çalışma modu sınırlarını ayrıca kontrol ederiz.

Ses ve Yapısal Titreşim

Fan sesi ile yapıya aktarılan titreşim farklı sorunlardır. Sessizlik amacıyla hava debisini gelişigüzel azaltmadan kanal, askı ve bağlantı koşullarını inceleriz.

Yoğuşma ve Bakım Güvenliği

Yoğuşma ve bakım erişimi etkinlik devam ederken de işletmeyi etkiler. Drenaj testini, taşma güvenliğini ve servis kapağını tavan kapanmadan doğrularız.

Duyulur ve Gizli Yük Ayrımı — ayrıntılar

İnsanlar hem ısı hem nem yükü oluşturur; hareketli kullanımda bu iki bileşenin ilişkisi değişir. Aydınlatma ise farklı bir yük profiline sahiptir. Cihazın toplam kapasitesi tek başına yeterli değerlendirme değildir. Serpantinin duyulur ve gizli yükü karşılayabilmesi, seçilen hava debisi ve giriş koşullarıyla birlikte incelenir. Kısa çalışma çevrimleri, sıcaklık sağlanırken nemin kontrol edilememesine yol açabilir.

Kontrol: Kişi sayısını, etkinlik biçimini ve dış hava koşulunu belirterek toplam kapasite ile nem giderimini birlikte kontrol ederiz.

Taze Hava Entegrasyonu — ayrıntılar

Klima iç ünitesi çoğunlukla salon havasını döndürür; bunu yeni dış hava sağlıyor gibi değerlendirmeyiz. Gerekli taze havanın şartlandırılması soğutma ve nem hesabına eklenir. Dış hava doğrudan iç üniteye bağlanacaksa cihazın üretici koşulları ve bağlantı yöntemi kontrol edilir. Egzoz, tuvalet ve servis alanlarının çektiği hava da basınç dengesini etkiler; telafi havası koordinasyonu gerekir.

Kontrol: Dış hava cihazını, egzoz miktarını ve bağlantı sınırlarını tek akış şemasında göstererek sahadaki hava dengesini ölçeriz.

Menfez Erişimi ve Oturma Düzeni — ayrıntılar

Menfezin üfleme açısı, erişim mesafesi ve hız dağılımı tavana yerleştirilen cihaz sayısından daha belirleyici olabilir. Masa düzeninin sonradan değişmesi, daha önce boş kalan bölgede cereyan şikâyeti yaratabilir. Menfezleri salon yüksekliği ve yerleşimle birlikte seçeriz. Dönüş menfezi üflemeye çok yakınsa hava salona yayılmadan geri dönebilir. Böylece kullanım alanı hedef sıcaklığa ulaşmadan termostat hedefin sağlandığını algılayabilir.

Kontrol: Masa ve sahne planını menfez yerleşimiyle üst üste getirir; kullanım seviyesindeki hava hızını yerinde doğrularız.

Bölünebilir Salon Kontrolü — ayrıntılar

Hareketli bölmeler açıldığında ve kapandığında aynı sistem iki farklı mekân davranışı gösterir. Her bölümün doluluk, sıcaklık ölçümü ve hava debisi ihtiyacı ayrı değerlendirilir. Tek dönüş sensörü kapalı bölümün durumunu temsil etmeyebilir. Ortak VRF devresi varsa aynı anda ısıtma ve soğutma beklentisinin cihaz mimarisiyle uyumlu olup olmadığı kontrol edilir. Kumanda yetkileri ve bölme durumu işletme senaryosuna dahil edilir.

Kontrol: Bölmelerin açık ve kapalı durumlarını ayrı çalıştırır; sensör seçimini ve çalışma modu çakışmalarını test ederiz.

Ses ve Yapısal Titreşim — ayrıntılar

Salonlarda düşük sesli konuşma, müzik ve mikrofon kullanımı farklı akustik beklentiler yaratır. Fanın hava kaynaklı sesi ile tavana veya yapıya aktardığı titreşim aynı çözümle giderilmez. Kanal kesiti, dirsekler, esnek bağlantı ve askılar birlikte incelenir. Ses azaltmak amacıyla fan hızını gelişigüzel düşürmek gerekli debiyi bozabilir. Gerekirse akustik değerlendirme cihazın gerçek çalışma noktasında yapılır.

Kontrol: Fanı tasarım ve kısmi yükte çalıştırır; hava kaynaklı ses ile yapı üzerinden taşınan titreşimi ayrı inceleriz.

Yoğuşma ve Bakım Güvenliği — ayrıntılar

Kalabalık kullanımda yoğuşma miktarı artabilir; drenaj hatları yalnız boş salon denemesiyle değerlendirilmez. Boru eğimi, pompa erişimi ve taşma güvenliği cihaz tipine göre planlanır. Filtre, fan ve kontrol elemanlarına erişim için servis kapakları bırakılır. Etkinlik ortasında tavan açılması gerektiren bakım eksikleri işletme sorununa dönüşür. İzolasyon sürekliliği de damlama ve tavan hasarı açısından kontrol edilir.

Kontrol: Drenaj su testini, taşma güvenliğini ve bakım kapağının gerçek erişimini tavan uygulaması kapanmadan doğrularız.

Kanal tipi klima iç ünitesini ve hava kanalı bağlantısını monte ettik.
SCA uygulama fotoğrafı

Genel kanallı iç ünite uygulamamız — EMT Ambulans Yönetim Binası ofis klima ve hava kanalı bağlantısı.

EMT Ambulans Yönetim Binası

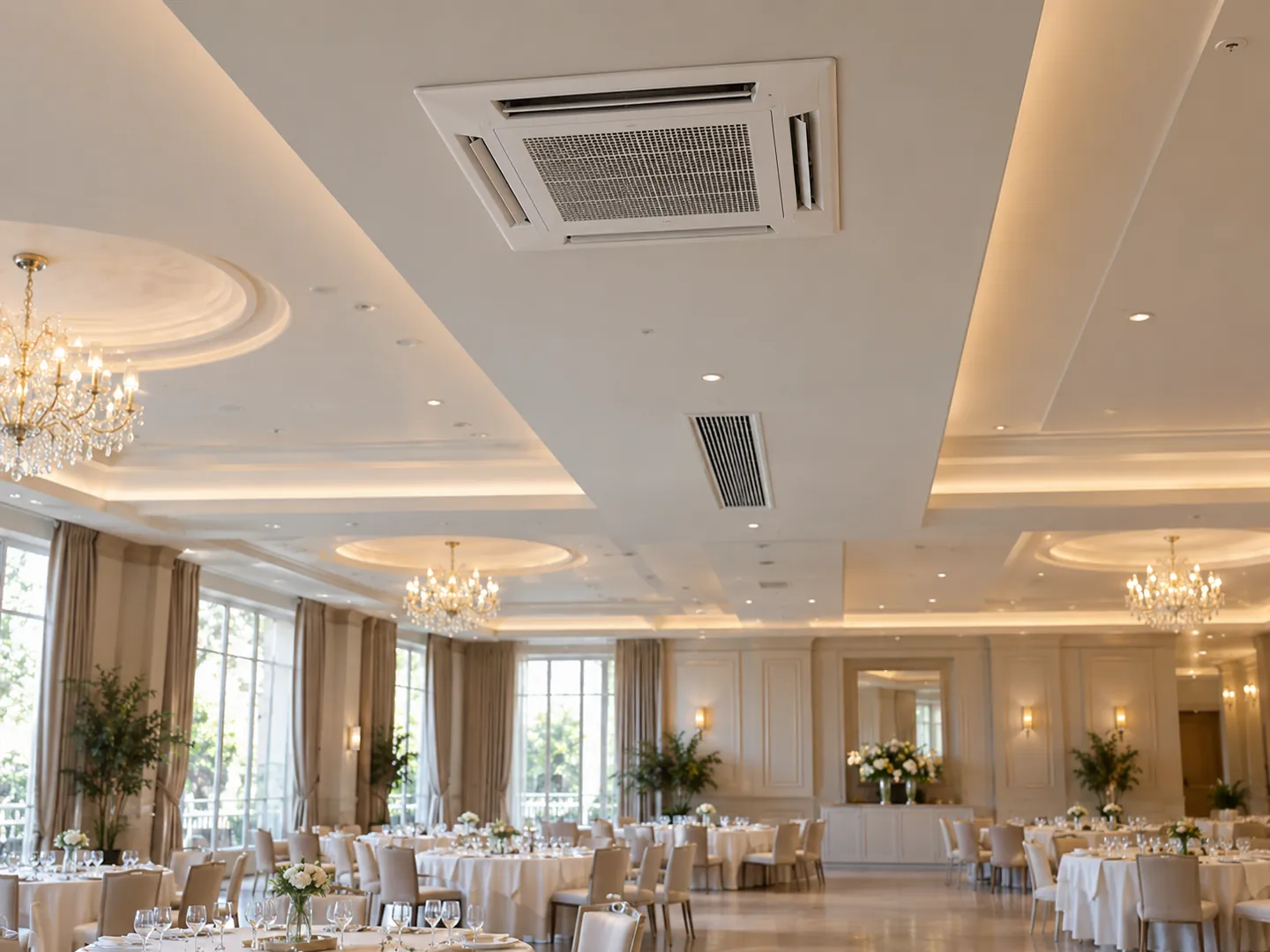

Davet salonunda kaset klima, ayrı menfez ve masa yerleşimi.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Tekliften önce salon keşif tablosu

Aynı salonun farklı etkinlik düzenlerini bu bilgilerle karşılaştırırız.

Keşif verisiPaylaşılacak bilgiKarara etkisi
Kişi sayısı
Etkinlik türüne göre en yüksek ve olağan doluluk
Duyulur yük, nem ve taze hava değerlendirmesi
Dans alanı
Konumu, kullanım zamanı ve hareket yoğunluğu
Bölgesel yük ve hava akımı kontrolü
Masa düzeni
Masa planı, oturma aralığı ve sahne ilişkisi
Menfez erişimi ve cereyan riski
Bölme durumu
Açık, kapalı ve eşzamanlı etkinlik düzeni
Sensör, debi ve çalışma modu ayrımı

Etkinlik düzenine göre çalışma

Salonun yalnız zemin alanına göre klima seçmek, kalabalık bir etkinlikte yetersiz soğutmaya veya nem birikmesine neden olabilir. Katılımcı sayısı, dans alanı, aydınlatma ve servis ekipmanları yükün hem büyüklüğünü hem zamanını değiştirir. Ön hazırlık soğutması ile etkinlik sırasındaki sürekli ihtiyaç aynı değildir. Tasarımda en yoğun kullanım kabulünü açıkça belirtir; kısmi dolulukta da cihazın gereksiz çevrim yapmadan çalışabilmesini inceleriz.

Üfleme menfezlerini oturma düzeni ve sahne kullanımıyla koordine ederiz. Misafirlerin üzerinde doğrudan yüksek hızlı hava oluşturmak sıcaklık değerleri doğru olsa bile rahatsızlık yaratabilir. Taze hava cihazı ve klima birbirinin görevini üstlenmez. Akustik beklenti, filtre erişimi ve drenaj güzergâhı birlikte çözülür. Salonlar hareketli bölmelerle ayrılıp birleştirilebiliyorsa her bölümün sensör, hava debisi ve çalışma programının bağımsız yönetilebilirliği değerlendirilir.

Dolulukla Uyumlu Kapasite
Oturma düzenini, hareketli kullanım alanlarını ve eşzamanlı kişi sayısını yük hesabına dahil eder; tahmine dayalı cihaz büyütmekten kaçınırız.
Sıcaklık ve Nem Birlikte
İnsan kaynaklı nem yükünü dış hava yükünden ayrı inceleriz. Sadece termostat değerine bakarak salonun konforlu olduğuna karar vermeyiz.
Sessiz Hava Dağıtımı
Menfez erişimini, kanal hızını ve titreşim bağlantılarını sahne ve masa düzeniyle koordine ederiz. Konuşma ve müzik etkinliklerinde rahatsızlık yaratmayan bir klima ses düzeyini hedefleriz.
Restoran salonunun tavan menfezlerini monte ettik.
SCA uygulama fotoğrafı

Genel hava dağıtımı uygulamamız — Başkent ASPAVA Restoran salon tavan menfezlerinin montajı.

Başkent ASPAVA Restoran

Salon, misafirlerden önce hazırlanır.

Açılış öncesi çalışma programını dış hava koşullarına ve önceki etkinliğin yüküne göre belirleriz. Ön soğutma yalnız sıcaklığı düşürmek değildir; taze hava ve nem koşullarının da hazırlanması gerekir. Boş salondaki ölçüm, tam doluluk performansının yerine kullanılmaz.

  • Açılış öncesi çalışma programı
  • Başlangıç sıcaklığı ve nemi
  • Taze hava cihazı hazır durumu

Fotoğraflarda hangi işleri yaptık?

Fotoğraflar restoran ve ofis uygulamalarımızdandır; bu örneklerin davet salonuyla ilişkisi hava dağıtımı ve iç ünite montajıdır.

Başkent ASPAVA Restoran

Restoran salonunun tavan menfezlerini monte ettik. Fotoğraf hava dağıtımı montajını gösterir; davet salonu doluluk veya ses performansı kaydı değildir.

EMT Ambulans Yönetim Binası

Ofislerde gizli kanallı iç üniteleri ve hava kanalı bağlantılarını uyguladık. Davet salonuna ait masa, bölme ve etkinlik programı ayrıca keşifte değerlendirilir.

Temsili konfor haritası

Ölçüm noktalarını sahne, masa ve dans alanında ayrı tanımlarız. Bu plan kavramsaldır; gerçek salonun geometrisini veya ölçüm sonucunu göstermez.

Kavramsal salon kontrol bölgeleri

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz temsili salon planıdır; sahne, masa ve dans alanının her birinde ayrı ölçüm noktası işaretlenmiştir. Numaralı çağrılar aşağıdaki nokta açıklamalarına karşılık gelir; çizim gerçek salon veya ölçüm sonucu değildir. Kesik bölme çizgisi açık/kapalı kullanıma göre karşılaştırılacak sınırı gösterir, hava kanalı değildir. Her noktada sıcaklık, bağıl nem ve hava akımı gerçek cihaz/yöntem ile kullanım ve doluluk koşulunda kaydedilir; masa işaretleri gerçek adet sayılmaz.

  1. Sahne noktası

    Aydınlatma yükü; sıcaklık, nem, hava akımı

  2. Masa noktası

    Oturma seviyesinde sıcaklık, nem, cereyan kontrolü

  3. Dans alanı noktası

    Hareketli kullanımda sıcaklık, nem, hava akımı

  4. Bölme durumu

    Açık / kapalı kullanım ve bağlı sensör

Bağlantılar

  • Bölme durumu öğesinden Sahne noktası öğesine bağlantıKullanım düzeni
  • Bölme durumu öğesinden Masa noktası öğesine bağlantıSensörün temsil ettiği alan
  • Bölme durumu öğesinden Dans alanı noktası öğesine bağlantıHava dağıtımı düzeni
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal salon kontrol bölgeleriÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek salon planıSahneMasa alanıDans alanıBölme durumu → Sahne noktası · Kullanım düzeniBölme durumu → Masa noktası · Sensörün temsil ettiği alanBölme durumu → Dans alanı noktası · Hava dağıtımı düzeni1Sahne noktası2Masa noktası3Dans alanı noktası4Bölme durumu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Gerçek ölçüm kaydı nokta kodu, tarih, kişi sayısı ve etkinlik programıyla hazırlanır. Boş salon kontrolü tam doluluk garantisi olarak yorumlanmaz.

Kontroller ve teslim

Salonun işletmeye hazırlanması

Hava Dengesi

Üfleme, dönüş ve dış hava debilerini ölçer; tuvalet ve servis egzozlarının etkisini kontrol ederiz. Bölünebilir salonları açık ve kapalı düzenlerde ayrı test ederek sonuçları kaydederiz.

Konfor Haritası

Sahne, masa ve hareketli alanlarda sıcaklık, nem ve hissedilen hava akımını karşılaştırırız. Boş salon sonucunu tam doluluk garantisi olarak sunmayız; temsilî kullanım sırasında izleme planını belirleriz.

Drenaj ve Koruma

Yoğuşma tahliyesini suyla test eder; pompa ve taşma uyarısını cihaz koşullarına göre doğrularız. İzolasyon birleşimlerini ve bakım kapağı erişimini kontrol ederek gizli damlama riskini azaltırız.

Programlı İşletme

Açılış öncesi hazırlık, yoğun kullanım ve kapanış programlarını çalıştırırız. Sensör ve kumanda yetkilerini işletmeye açıklar; alarm sonrası yapılacak müdahaleyi teslim kayıtlarına ekleriz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE Handbook — Places of Assembly
  2. Mitsubishi Heavy Industries — KXZ VRF Technical Catalogue
  3. Daikin — VRV IV Installer and User Reference Guide

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Salon alanına göre doğrudan klima seçilebilir mi?

Alan ilk bilgidir ancak yeterli seçim girdisi değildir. Kişi sayısı, hareket düzeyi, aydınlatma, dış hava ve salon yüksekliği hesabı değiştirir. Aynı büyüklükte iki salon farklı kapasite ve hava dağıtımı gerektirebilir. Keşifte yoğun kullanım kabulünü tanımlar, cihazı bu koşullara göre değerlendiririz.

Salon serin olduğu halde neden bunaltıcı hissedilir?

Sıcaklık uygun görünürken nem yüksek olabilir; dış hava yetersizliği veya hava dağılımı da bu hissi artırabilir. Sadece daha düşük termostat ayarı çözüm değildir. Nem eğilimini, dış hava debisini ve cihaz çevrimlerini birlikte inceler; soğutma ile havalandırmanın gerçek görevlerini ayırırız.

Klimayı etkinlik başlamadan ne kadar önce açmalıyız?

Tek bir süre bütün salonlar için doğru değildir. Önceki etkinlik, dış hava, yapı ısısı ve nem koşulları başlangıç ihtiyacını değiştirir. Açılış öncesi çalışma süresini ölçümlerle belirleriz. Hazırlık programının amacı yalnız termostat değerine ulaşmak değil, misafirlerin geldiği anda dengeli çalışma koşulu sağlamaktır.

Klima gürültüsü nasıl azaltılır?

Kaynağın fan sesi mi, hava hızı mı yoksa yapısal titreşim mi olduğunu belirlemek gerekir. Kanal ve menfez seçimi, esnek bağlantı ve askı düzeni farklı sorunları çözer. Fanı gelişigüzel yavaşlatmak gerekli debiyi azaltabilir. Düzenlemeyi cihazın gerçek çalışma noktasını koruyarak değerlendiririz.

Tek sistem iki ayrı etkinliği aynı anda yönetebilir mi?

Zon kontrolü ve seçilen sistem mimarisi uygunsa mümkün olabilir. Bölmeler kapandığında sensörlerin temsil ettiği alan ve hava dağıtımı değişir. Bazı VRF düzenlerinde tüm iç üniteler aynı çalışma modunu paylaşır. Bağımsız sıcaklık isteği ile eşzamanlı ısıtma ve soğutma ihtiyacını tasarımda ayrı kontrol ederiz.
