Kapsam ve Teklif
Metre fiyatına dahil olan işler
Aynı metraj farklı iç çap, bağlantı ve teslim kapsamını anlatabilir.
Hizmette ele alınan işler
- Makine talebi ve gerçek yük altında basınç değerlendirmesi
- Hat, bağlantı parçaları, izolasyon ve tahliye planı
- Ürün uygunluğu, kontrollü test ve teslim kayıtları
Kapsamın sınırları
- Kompresör, tank, kurutucu, filtre ve elektrik dahil/ayrı olarak yazılır.
- Test yöntemi ürün ve proje koşullarıyla yetkin ekiplerce belirlenir.
Metre Fiyatını Aynı Kapsamda Karşılaştırın
Basınçlı hava bedeli; debi kabulü, gerçek iç çap, ürün uygunluğu, fittings, vanalar, askılar ve erişim koşuluyla oluşur. Kurutucu, filtre, tahliye, tank, kompresör ve elektrik işleri aynı teklifin içinde olmayabilir. Dahil kalemleri ve sınırları açık yazarız. Üretim duruşu, test ve ölçümü gerçek iş programıyla fiyatlandırırız. Aynı malzeme ve teslim performansı tanımlanmadan yalnız metre fiyatı üzerinden ucuzluk değerlendirmesi yapmıyoruz.
- Debi, basınç bütçesi ve gerçek iç çap
- Boru, fittings, vana ve askı sistemi
- Hava kalitesi, kurutucu ve filtre kapsamı
- Duruş, test, ölçüm ve bakım erişimi
Teklif Bilgileri
- Makine debi, basınç ve hava kalitesi bilgileri
- Mevcut kompresör ve hava hazırlama listesi
- Hat planı, uzunluk ve kritik kullanım noktaları
- Üretim duruşu ve gelecek kapasite planı
Maliyet Kalemleri
Metre fiyatını aynı kapsamda karşılaştırın
Teklif şablonunda bedel ve metraj gerçek keşifle doldurulur.
Bedeli Değiştiren Koşullar
Aynı nominal boru çapıyla hazırlanmış iki teklif eşdeğer olmayabilir. Gerçek iç çap, fittings daralmaları, hat uzunluğu ve kullanım noktası aksesuarları basınç kaybını etkiler. Ekipmanın ihtiyacından yüksek kompresör basıncıyla bu kaybı kapatmak ek işletme yükü oluşturabilir. Mevcut sistemin kaynak ve tüketim tarafını birlikte ölçüp hattı buna göre değerlendiriyoruz. Boru fiyatını, işletmenin ihtiyaç duyduğu son basınçtan bağımsız karşılaştırmıyoruz.
Yeni makine veya üretim hattı eklenirken gelecekteki bağlantıları planlamak yararlıdır; fakat bütün tesisi gerekçesiz büyük seçmek de doğru değildir. Çevrim süreleri ve eş zamanlı kullanım gerçekçi belirlenmelidir. Kurutucu, filtre ve tahliye elemanlarının görevlerini hava kalitesi ihtiyacıyla eşleştiriyoruz. Kompresör, tank, elektrik ve hava hazırlama ekipmanının teklif içinde olup olmadığını açıkça ayırıyor; mevcut sistemi revize ederken işletmenin duruş koşulunu başlangıçta öğreniyoruz.
- Debi Aynı Temelde
- Serbest hava debisi ile hat içindeki hacimsel debiyi karıştırmıyoruz. Tüketici ve kaynak verilerini ortak tanımda karşılaştırıp eş zamanlı çalışma profilini işletmeden doğruluyoruz.
- Basınç Kullanım Noktasında
- Kompresör göstergesini tek performans kanıtı saymıyoruz. Filtre, kurutucu, hat ve son bağlantı kayıplarını ayırıp kritik ekipmana yük altında ulaşan basıncı inceliyoruz.
- Kalite Kapsamda Açık
- Nem, partikül ve yağ ihtiyacını tüketen ekipmanın şartıyla belirliyoruz. Boru, filtre ve kurutucu kapsamını ayrı yazar; teklifleri aynı hava kalitesi gereksinimi ve teslim kapsamına göre karşılaştırırız.

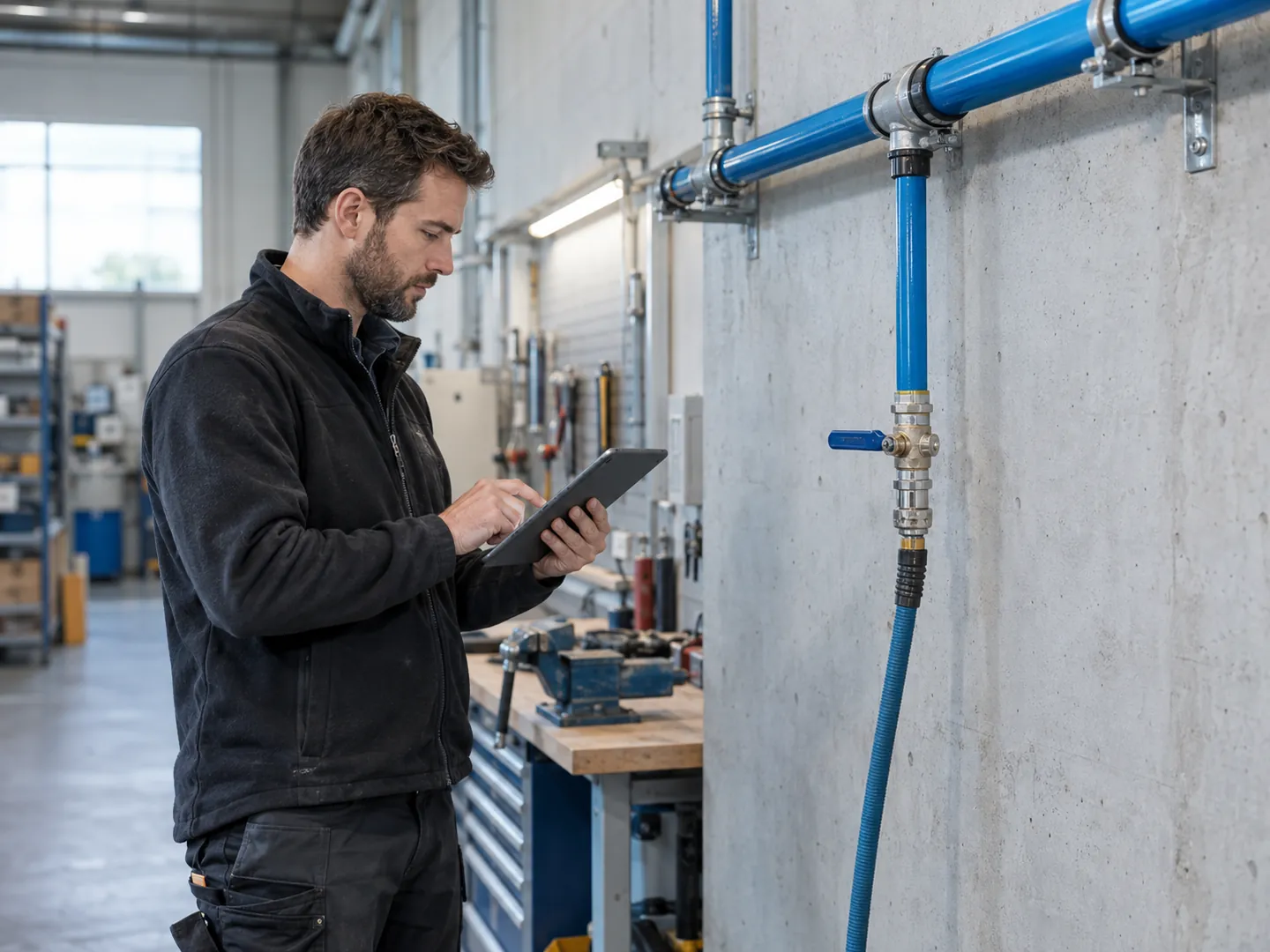

Atölye içindeki tesisat güzergâhları. Halka, branş ve izolasyon bölgeleri ayrı kavramsal şemada açıklanır.
Tüketiciler ve Güzergâh İlk Kez Belirleniyor
Makine listesi, çevrim süreleri ve ihtiyaç duyulan basıncı topluyoruz. Verilerin hangi debi temelinde verildiğini netleştirip aynı anda çalışan grupları ayırıyoruz. Kaynak, ana hat ve kullanım noktası kapsamını seçilen hava kalitesiyle birlikte fiyatlandırıyoruz.
- Makine debi ve basınç listesi
- Çevrim ve eş zamanlı kullanım
- Hava kalitesi ve kaynak kapsamı
Yeni Makine Mevcut Hatta Ekleniyor
Kompresör kapasitesini artırmadan önce mevcut hattın yük altındaki basıncını inceliyoruz. Yeni tüketimin kaynak ve kritik noktalara etkisini değerlendirip bölgesel revizyonu tam hat değişiminden ayırıyoruz. İzolasyon ve bağlantı işi işletmenin duruş planıyla beraber hazırlanır.
- Mevcut yük altında basınç kaydı
- Yeni tüketimin çalışma profili
- İzolasyon ve duruş planı
Uzak Noktada Basınç Düşüyor
Şikâyeti boşta alınan tek basınç değeriyle değerlendirmiyoruz. Aynı anda tüketim varken kaynak ve kritik nokta kaydını karşılaştırıyoruz. Filtre, kurutucu, dar fittings, son hortum ve kaçaklar incelenir; revizyonun bedeli gerçek soruna bağlı hazırlanır.
- Eş zamanlı kaynak ve uç ölçümü
- Hava hazırlama elemanı kayıpları
- Son bağlantı ve kaçak incelemesi
Seçimi ve Kapsamı Etkileyen Veriler
Talep
- İncelenen bilgi
- Makine listesi, debi temeli ve çevrim süreleri
- Karara etkisi
- Aynı anda gereken kapasiteyi ortak referans koşulunda belirler, teklifin kaynak ve hat seçim kabulünü açıkça yazarız.
Dağıtım
- İncelenen bilgi
- Güzergâh, iç çap, fittings ve kritik nokta
- Karara etkisi
- Yük altındaki basınç bütçesini değerlendirir, ring veya branş hattı revizyonunu gerçek kayba ve yerleşime göre karşılaştırırız.
Kalite
- İncelenen bilgi
- Ekipman şartı, hat sıcaklığı ve mevcut hava hazırlama
- Karara etkisi
- Kurutucu, filtre ve tahliye görevlerini ayırır, teklif kapsamına dahil olanları bağlantı ve ürün koşullarıyla açıkça belirtiriz.
İşletme
- İncelenen bilgi
- Duruş aralığı, bakım ve gelecekteki makine planı
- Karara etkisi
- İzolasyon ve bağlantı adımlarını programa yerleştirir, bütün hattı gerekçesiz büyütmeden gerçek genişleme seçeneğini işletmeyle birlikte değerlendiririz.
Basınçlı hava tesisatında ürün uygunluğu ve ölçüm sonucu, ilgili ürün belgeleri ve saha kayıtlarıyla doğrulanır.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Yeni makine eklenirken iki basınç birlikte ölçülür
Örnek karşılaştırma kutusu aynı anda gerçek yük altında alınacak kayıtları gösterir; ölçülmüş değer içermez.
Kaynak kapasite sorunu ile hat/son bağlantı kaybı ayrılır; kompresör değişimi ve bölgesel hat revizyonu ayrı seçeneklerdir.
Halka ve branş hattında izolasyon bölgeleri
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Temsili atölye için örnek bağlantı ilişkisi; gerçek hat geometrisi veya çap hesabı değildir.
Kaynak ve hava hazırlama
Kompresör, tank, kurutucu ve filtre kapsamı ayrı yazılır.
Halka hattı — bağlantı A
Ana hat halkasının kavramsal parçası.
Halka hattı — bağlantı B
Alternatif besleme yolu.
Halka hattı — bağlantı C
Halka tekrar başlangıca bağlanır.
Branş / izolasyon bölgesi A
Vananın devreden çıkaracağı tüketiciler belirtilir.
Branş / izolasyon bölgesi B
Bakım ve gelecek bağlantı sınırı yazılır.
Bağlantılar
- Kaynak ve hava hazırlama öğesinden Halka hattı — bağlantı A öğesine bağlantıHazırlanmış hava
- Halka hattı — bağlantı A öğesinden Halka hattı — bağlantı B öğesine bağlantıAna hat
- Halka hattı — bağlantı B öğesinden Halka hattı — bağlantı C öğesine bağlantıAna hat
- Halka hattı — bağlantı C öğesinden Halka hattı — bağlantı A öğesine bağlantıHalka bağlantısı
- Halka hattı — bağlantı A öğesinden Branş / izolasyon bölgesi A öğesine bağlantıBranş ve izolasyon vanası
- Halka hattı — bağlantı C öğesinden Branş / izolasyon bölgesi B öğesine bağlantıBranş ve izolasyon vanası
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Kaynak ekipmanı kapsamı
Kompresör: gerçek referans debi; tank: çalışma/yerleşim; kurutucu: nem gereksinimi; filtre: partikül ve yağ şartı. Her birinin mevcut mu yeni mi ve teklif içinde mi olduğu ayrı belirtilir.
Teklifin Teknik Koşulları
Serbest Hava Debisi ile Hat Debisi Ayrımı
Kaynak ve makine debileri aynı referans koşulunda, gerçek eşzamanlı taleple karşılaştırılır.
Basınç Bütçesi ve Kritik Kullanım Noktası
Kompresör ve kritik uç basıncı aynı anda yük altında ölçülür.
İç Çap, Malzeme Uygunluğu ve Bağlantı Bedeli
Gerçek iç çap, basınçlı havaya ürün uygunluğu ve bağlantılar birlikte fiyatlandırılır.
Ring Hat, İzolasyon ve Gelecek Bağlantılar
Halka veya branş hattı seçimi tüketiciler ve izolasyon bölgeleriyle değerlendirilir.
Basınç Çiy Noktası ve Hava Hazırlama Kapsamı
Nem, partikül ve yağ gereksinimi kurutucu, filtre ve tahliye kapsamını belirler.
Kaçak, Tahliye ve Teslim Testinin Maliyeti
Kaçak, tahliye ve yük altı basınç kayıtları ürüne uygun testle teslim edilir.
Serbest Hava Debisi ile Hat Debisi Ayrımı — ayrıntılar
Kompresör ve makine belgelerindeki debiler aynı referans koşulunda verilmiş olmayabilir. Serbest hava debisini hat basıncındaki gerçek hacimsel akışla doğrudan kıyaslamak seçim hatası yaratır. Birim, referans basınç ve sıcaklığı netleştirip ortak temelde değerlendiririz. Makine tüketiminin sürekli mi çevrimli mi olduğu da önemlidir. Teklifin debi kabulünü açık yazar, kompresör etiketindeki büyük rakamı her koşulda kullanılabilir hat kapasitesi gibi sunmayız.
Kontrol: Tüketici ve kompresör debilerinin birimlerini, referans koşullarını ve çevrim profilini netleştirip aynı hesap temeliyle eş zamanlı talebi açıkça belirliyoruz.
Basınç Bütçesi ve Kritik Kullanım Noktası — ayrıntılar
Gerekli basınç kompresör çıkışında değil, ekipmanın bağlantısında sağlanmalıdır. Kurutucu, filtre, ana hat, fittings, regülatör ve son hortum kayıpları ayrı değerlendirilir. Yüksüz göstergenin uygun olması yük altında aynı sonucu garanti etmez. Kritik tüketici çalışırken kaynakla uç nokta arasında karşılaştırmalı ölçüm yaparız. Basınç kaybının nedenini ve uygulanabilir hat revizyonunu enerji tüketimi ve işletme maliyetine etkileriyle birlikte inceleriz.
Kontrol: Kaynak ve kritik kullanım noktasını eş zamanlı yük altında ölçüp hat, hava hazırlama ve son bağlantı kayıplarını ayrı değerlendirmeye alıyoruz.
İç Çap, Malzeme Uygunluğu ve Bağlantı Bedeli — ayrıntılar
Boru nominal çapı gerçek iç akış alanını tek başına açıklamaz. Bağlantı elemanının daralması, vana ve fittings sayısı hem kaybı hem montaj bedelini değiştirir. Ürünleri basınçlı havaya uygunluk, sıcaklık, çalışma basıncı ve üretici bağlantı koşullarıyla değerlendiririz. Bir malzemenin su tesisatında kullanılması basınçlı hava için otomatik uygunluk kanıtı değildir. Teklif karşılaştırmasında boru, fittings, askı ve bağlantı yöntemini ayrı kalemlerle açıkça belirtiriz.
Kontrol: Boru ve fittings gerçek iç çapını, basınç-sıcaklık uygunluğunu ve üretici bağlantı şartını doğrulayıp aynı ürün kapsamındaki metrajları karşılaştırıyoruz.
Ring Hat, İzolasyon ve Gelecek Bağlantılar — ayrıntılar
Halka (ring) biçimindeki dağıtım hattı bazı yerleşimlerde farklı besleme yolları ve bakım kolaylığı sağlar; her tesis için zorunlu tek çözüm değildir. Tüketicilerin dağılımı, hat uzunluğu ve genişleme planıyla değerlendirilir. İzolasyon vanalarının hangi bölümü devreden çıkaracağı açık olmalıdır. Gelecek bağlantı payını gerçek büyüme beklentisine göre planlarız. Gereksiz büyük tüm tesis yenilemesi yerine, mevcut kayıpları gideren ve sonraki bağlantıya izin veren seçenekleri teklif içinde karşılaştırırız.
Kontrol: Tüketici yerleşimi ve büyüme planını kullanarak ring veya branş seçeneğini karşılaştırıp izolasyonun etkileyeceği alanları gerçek hat planında gösteriyoruz.
Basınç Çiy Noktası ve Hava Hazırlama Kapsamı — ayrıntılar
Basınçlı havanın nem davranışı hat koşulu ve en soğuk noktaya bağlıdır. Kurutucu seçimini yalnız ortamın bugünkü sıcaklığıyla yapmayız; ekipmanın kabul ettiği kalite ve hat koşullarını birlikte değerlendiririz. Filtre, kurutucu ve tahliye farklı görevler üstlenir; biri diğerini her durumda karşılamaz. Kirlenme ve basınç kaybı bakım maliyetine de girer. Hava hazırlama ekipmanını teklif dışında bırakıyorsak gereken kaynak kalitesini ve bağlantı sınırını açıkça kaydederiz.
Kontrol: Tüketici kalite şartını, hat sıcaklığı riskini ve kurutucu çalışma koşulunu karşılaştırıp filtre, kurutucu ve kondens tahliyesinin ayrı görevlerini tanımlıyoruz.
Kaçak, Tahliye ve Teslim Testinin Maliyeti — ayrıntılar
Kaçak ve uygunsuz tahliye, görünür boru metrajı değişmeden işletme yükünü artırabilir. Yeni hat veya revizyonda kontrollü sızdırmazlık incelemesini, kritik nokta basınç kaydını ve tahliye davranışını teslim kapsamına alırız. Basınçlı sistem testinin yöntemi ürün ve proje koşullarına uygun, yetkin ekiplerce belirlenmelidir. Keşifsiz bir kaçak oranı veya tasarruf yüzdesi vaat etmeyiz. Tespit edilen noktaları, giderme kapsamını ve son ölçüm koşulunu açık kayıtlarla teslim ederiz.
Kontrol: Ürüne uygun test yöntemini yetkin ekiple belirleyip kaçak noktalarını, tahliye görevini ve son yük altı basınç sonuçlarını teslim dosyasında kaydediyoruz.
Kontroller ve teslim
Teklif ve İşin Teslimi
Ürün ve Bağlantı İncelemesi
Boru, fittings, askı ve vanaları seçilen sistemin üretici şartlarıyla karşılaştırıyoruz. Basınçlı havaya uygunluğu ve izolasyon bölgelerini kaydedip test yöntemini yetkin ekipler ile uygulama öncesinde belirliyoruz.
Kontrollü Sızdırmazlık İncelemesi
Onaylanan yöntem ve ürün koşullarıyla hattın bağlantılarını inceliyoruz. Tespit edilen kaçakları konumuyla kaydedip giderme sonrası kontrolü yineliyoruz; uygulanacak basınç ve işlem sırasını genel bir rakam olarak kopyalamıyoruz.
Yük Altında Basınç Kaydı
Kritik tüketici ve kaynak basıncını eş zamanlı kullanım koşulunda karşılaştırıyoruz. Hava hazırlama ve son bağlantının etkisini ayırıp gerçek çalışma profiliyle ölçüm tarihini ve cihaz durumunu dosyaya işliyoruz.
Tahliye ve İşletme Teslimi
Filtre, kurutucu ve kondens tahliyesinin görevini ürün düzenine göre kontrol ediyoruz. İşletmeye izolasyon noktası, bakım erişimi ve son ölçüm sonuçlarını gösterip kompresör ve elektrik kapsamını açıkça ayırıyoruz.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- US Department of Energy — Improving Compressed Air System Performance
- Atlas Copco — Appropriate Compressed Air Distribution
- Atlas Copco — Compressed Air Condensation
Sık Sorulan Sorular
Basınçlı hava tesisatı için metre fiyatı yeterli mi?
Metre fiyatı borunun bütün maliyetini veya teslim sonucunu açıklamaz. İç çap, bağlantılar, vanalar, askılar, erişim ve test kapsamı birlikte karşılaştırılmalıdır. Kompresör ile hava hazırlama ekipmanının dahil olup olmadığı da açık olmalıdır. Gerçek debi ve kullanım noktası basıncı bilinmeden iki teklifi yalnız metrajla eşdeğer saymıyoruz.
Basınç düşüklüğünü kompresör ayarını artırarak çözebilir miyiz?
Önce kaybın nedeni belirlenmelidir. Dar bağlantı, kirli filtre, son hortum veya ana hat kaybı ayrı incelenir. Yük altında kaynak ve kritik kullanım noktasını karşılaştırırız. Sürekli daha yüksek basınçla telafi ek işletme yükü oluşturabilir. Kaynak ayarını değiştirmeden önce uygun hat ve bakım çözümünü gerçek ölçümle değerlendiriyoruz.
Her tesiste ring hat kurmak gerekir mi?
Ring düzeni uygun yerleşimde dağıtım ve izolasyon avantajı sağlayabilir, fakat her tesis için zorunlu tek çözüm değildir. Tüketici dağılımı, uzunluk, basınç ihtiyacı ve büyüme planı belirleyicidir. Mevcut sistemi ölçüp ring ve branş seçeneklerini karşılaştırırız. Yalnız bir yerleşim alışkanlığına dayanarak bütün hattı değiştirmeyi önermiyoruz.
Kurutucu ve filtre her teklifin içinde mi?
Kapsama göre ayrı olabilir. Tüketici ekipmanın nem, partikül ve yağ şartını öğrenip gereken hava hazırlama görevini tanımlarız. Mevcut kaynak yeterliyse hat bağlantısı ayrı fiyatlandırılabilir. Kurutucu, filtre ve tahliyeyi aynı işlevde saymıyoruz. Dahil ürünlerle kaynak tarafından sağlanması gereken koşulları teklif dosyasında açıkça ayırıyoruz.
Yeni makine eklenince kompresörü değiştirmek şart mı?
Mevcut kapasite, çevrimli tüketim ve hat kaybı birlikte değerlendirilmelidir. Kaynak yeterli olsa bile kritik uçta dağıtım sorunu bulunabilir; hat uygunken toplam talep kaynağı aşabilir. Yeni makinenin referans debisini ve çalışma profilini mevcut ölçümle karşılaştırırız. Kompresör değişimi ile bölgesel tesisat revizyonunu ayrı seçenekler olarak inceleriz.
