Mekanik Tesisat Boru ve Kanal Yalıtımı

Boru ve kanal yalıtımında kalınlık kadar birleşim ve destek sürekliliği önemlidir. SCA Mühendislik sıcaklık/nem koşullarını, ürün aksesuarlarını ve bakım sonrası kapatma yöntemini birlikte değerlendirir.

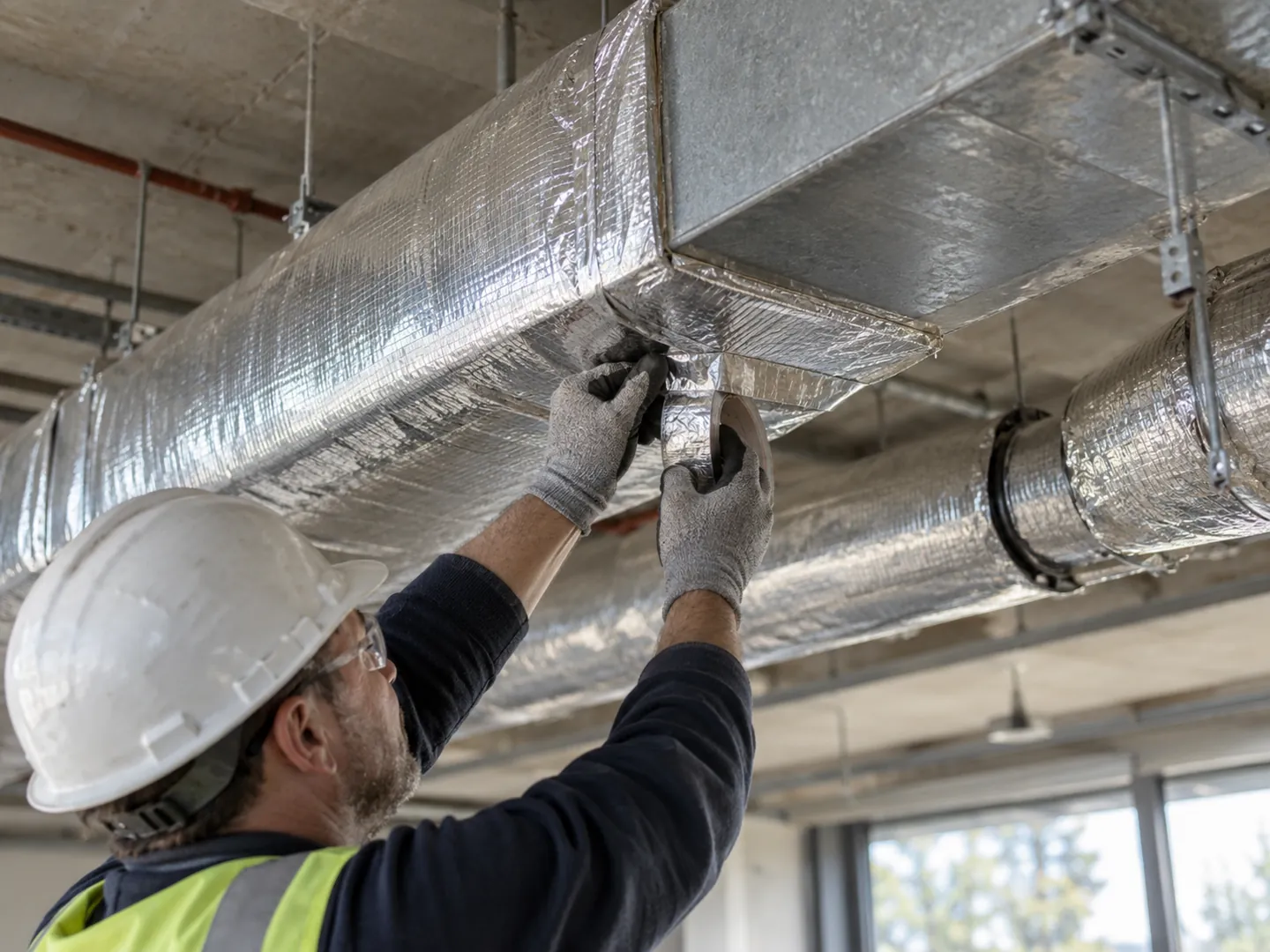

Temsili tesisatta yalıtımlı boru dirseği, kanal kaplaması ve bağımsız askı bağlantıları.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Yalıtım uygulamasının sınırları

Düz hat, aksesuar, destek ve dış koruma ayrı metraj ve kontrollerle ele alınır.

Hizmette ele alınan işler

  • Termal koşul, çiy noktası ve ürün çalışma aralığı seçimi
  • Boru/kanal, vana-flanş, destek ve servis kapağı detayları
  • Yüzey hazırlığı, dış kaplama ve işletme kontrol kayıtları

Kapsamın sınırları

  • Yangın bölmesi geçişi ayrı seçilmiş sistemle koordine edilir.
  • Mevcut ıslak malzeme sökümü ve yüzey onarımı keşifte ayrı belirlenir.

Malzeme kalınlığı kadar detay ve erişim maliyeti etkiler

Teklifte boru çapı ve kanal yüzeyine ek olarak vana, flanş, destek ve servis kapağı ayrıntılarını metrajlıyoruz. Malzemenin çalışma aralığı, dış kaplama ve yüzey hazırlığı maliyeti değiştirir. Mevcut ıslak yalıtımın sökülmesi ve boru yüzeyinin incelenmesi ayrı iş olabilir. Ürün aksesuarlarıyla test/kontrol kapsamını birlikte yazarak yalnız metrekare fiyatından yapılan kıyasın kaçıracağı süreklilik ve bakım ayrıntılarını görünür kılıyoruz.

  • Malzeme, kalınlık ve çalışma koşulu
  • Aksesuar, destek ve servis detayları
  • Yüzey hazırlığı ve dış kaplama
  • Söküm, erişim ve işletme kontrolleri

Teklif İçin Gerekli Bilgiler

  • Akışkan ve ortam sıcaklık/nem koşulları
  • Boru/kanal metrajı ve ürün çalışma aralığı
  • Vana, flanş, destek ve servis alanları
  • Dış kaplama, yüzey ve yangın geçişi ihtiyaçları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Soğuk boruda iki farklı nem sorunu vardır: dış yüzey çiy noktasının altına düşebilir veya dışarıdaki su buharı yalıtımın içine girip soğuk boruda yoğuşabilir. Kalınlık ilk sorunu çözse bile açık birleşim ikinci sorunu sürdürebilir. ASHRAE bu ayrımı mekanik yalıtım tasarımında ele alır. Malzeme, yapıştırıcı ve kaplama detayını birlikte seçer; düz boru iyi görünürken vana veya kelepçede kalan açık noktaları ayrıca inceleriz.

Sıcak sistemde ısı kaybı, erişilebilir yüzey ve ürün çalışma sıcaklığı birlikte değerlendirilir. Dış ortamda yağmur, güneş ve mekanik hasar koruması gerekir. Kanalda flanş ve desteklerin oluşturduğu süreksizliklere bakarız. Yangın bölmesi geçişini termal yalıtımın otomatik çözdüğünü varsaymayız; seçilmiş geçiş sistemini ayrı doğrularız. İşletme dışında artan nem ve uzun duruş koşullarını da alarak malzemenin gerçek çevredeki görevini belirleriz.

Sıcaklık ve nemi birlikte alıyoruz
Akışkan ve ortam koşullarını aynı tasarımda kullanıyor; soğuk yüzeyde çiy noktası ile yalıtım içindeki buhar girişini farklı kontrol ediyoruz.
Sürekliliği detayda kuruyoruz
Birleşim, vana, flanş ve desteklerde ürün sistemine uygun devamlılık sağlıyor; düz hat kalınlığının bütün uygulamayı tek başına yeterli kılmasını beklemiyoruz.
Malzeme sınırlarını koruyoruz
Sıcaklık, kaplama ve yangın geçişi uygunluğunu gerçek ürün üzerinden doğruluyor; termal yalıtım performansını farklı görevler için otomatik belge saymıyoruz.
Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Proje: Yapı Kredi Bomontiada / Yapılan iş: dairesel havalandırma kanallarının tavan askılarına montajı.

Yapı Kredi Bomontiada

Düz boru kuru, kelepçe çevresi ıslak

Ortam sıcaklık/nemi ve yüzey koşulunu ölçüyoruz. Kelepçenin yalıtımı sıkıştırmasını ve buhar kesici sürekliliğini inceliyoruz. Yalnız bütün hattın kalınlığını artırmadan destek bölgesindeki ısı köprüsünü ve açık birleşimi ayırarak uygun ürün detayıyla süreklilik kuruyoruz.

  • Ortam nemi ve yüzey sıcaklığı
  • Destekte sıkışma/ısı köprüsü
  • Buhar kesici birleşim sürekliliği

Seçimi ve Kapsamı Etkileyen Veriler

Termal

İncelenen bilgi
Akışkan sıcaklığı, kayıp hedefi ve yüzey koşulu
Karara etkisi
Malzeme ve kalınlık gerçek çalışma aralığından hesaplanır.

Nem

İncelenen bilgi
Ortam çiy noktası ve çalışma/duruş koşulu
Karara etkisi
Yüzey yoğuşması ve buhar kesici sürekliliği birlikte çözülür.

Detay

İncelenen bilgi
Vana, flanş, askı ve servis gereksinimi
Karara etkisi
Ürünle uyumlu aksesuar ve yeniden kapatma yöntemi belirlenir.

Çevre

İncelenen bilgi
Dış hava, korozyon ve bölme geçişleri
Karara etkisi
Kaplama ve geçiş ayrıntıları termal seçimden ayrı doğrulanır.

Sistem Seçiminde Teknik Koşullar

Yüzey yoğuşması ile yalıtım içi nem farklıdır

Dış yüzey yoğuşması ve yalıtım içine buhar girişi ayrı kontrol edilir.

İşletme dışındaki nem tasarım koşulunu ağırlaştırabilir

Çalışma ve duruş dönemlerinin ortam nemi ayrı tasarım girdisidir.

Birleşimler ve aksesuarlar ürün sistemiyle tamamlanır

Birleşim ve aksesuarlar seçilen ürünün yapıştırma/sonlandırma sistemiyle tamamlanır.

Destek, boru yükünü yalıtımı ezmeden taşıyıcı yapıya aktarmalıdır

Boru yükü uygun destekle aktarılır; yalıtım ve buhar kesici ezilmez.

Dış kaplama ve korozyon değerlendirmesi birlikte yapılır

Dış kaplama, su girişi ve boru yüzeyinin korozyon durumu birlikte incelenir.

Yangın bölmesi geçişi, termal yalıtımdan ayrı doğrulanır

Yangın bölmesi geçişi kendi onaylı detayıyla ayrıca doğrulanır.

Soğuk dış yüzey kontrolü

Tyüzey > Tçiy noktası

Tyüzey
Kurulu yalıtımın ilgili bölgedeki dış yüzey sıcaklığı
Tçiy noktası
Aynı ortam sıcaklık ve neminden hesaplanan çiy noktası

Gerekli tasarım payı ve hesap koşulu proje/ürün yönteminden belirlenir. Bu kontrol su buharının yalıtım içine girişini tek başına doğrulamaz.

Yüzey yoğuşması ile yalıtım içi nem farklıdır — ayrıntılar

ASHRAE mekanik yalıtım bölümü dış yüzeyde yoğuşma kontrolü ve su buharının malzemeye girişini ayrı değerlendirir. Dış yüzey çiy noktasının üzerinde olsa da açık bir birleşimden buhar boruya ulaşabilir. Malzemenin buhar direnciyle bütün sistemin sürekliliğini birlikte inceleriz. Yalnız kalınlık artırmanın açık ek veya vana detayını düzeltmeyeceğini dikkate alıp tasarımda ve montajda iki farklı nem mekanizmasını ayrı kontrol ederiz.

Kontrol: Dış yüzeyin çiy noktasıyla ilişkisi ve birleşimlerden su buharı girişi ayrı değerlendirilir; kalınlık ve süreklilik birlikte doğrulanır.

İşletme dışındaki nem tasarım koşulunu ağırlaştırabilir — ayrıntılar

Soğutma çalışırken kontrollü olan ortam nemi sistemin durduğu saatlerde değişebilir. Çatı veya teknik hacim gibi bölgelerin koşulu da kullanıcı alanından farklıdır. ASHRAE, çevre koşulunun yalıtım seçimine etkisini açıklar. Tasarımda yalnız ofisin nominal sıcaklık/nem değerini kullanmayız. Akışkan sıcaklığı ve en olumsuz uygulanabilir ortamı birlikte belirleriz. Çiy noktası hesabını gerçek koşulda yaparak aynı kalınlığı bütün bina bölgelerine otomatik yaymayız.

Kontrol: Akışkan sıcaklığıyla çalışma/duruş dönemlerinin ortam sıcaklık ve nemi alınır; farklı bölgeler için yüzey koşulu ayrı karşılaştırılır.

Birleşimler ve aksesuarlar ürün sistemiyle tamamlanır — ayrıntılar

Armacell uygulama kılavuzu birleşim, flanş, dirsek ve desteklerde yapıştırma ve sonlandırma ayrıntılarını ele alır. Düz hat malzemesini kullanıp uyumsuz bant veya yapıştırıcıyla devam etmeyiz. Yüzey hazırlığı ve montaj koşullarını seçilen ürün ailesinden doğrularız. Açık kalan aksesuarları gerçek geometrilerine uygun kaplarız. Servis için sökülebilen detaylarda tekrar kapatma yöntemini de planlayıp yalıtımın ilk gün görünümünden bağımsız sürekliliğini koruruz.

Kontrol: Yapıştırıcı, bant ve sonlandırma gerçek ürün sistemiyle eşleştirilir; aksesuar ve sökülebilir bölgelerde tekrar kapatma sürekliliği kontrol edilir.

Destek, boru yükünü yalıtımı ezmeden taşıyıcı yapıya aktarmalıdır — ayrıntılar

Kelepçenin yumuşak yalıtımı ezmesi kalınlığı ve buhar kesici yüzeyi bozabilir. Armacell destek dokümanı sıkışma ve hareketin bu bölgede hasar oluşturmasını ele alır. Yükü uygun destek elemanından aktarır, borunun termal hareketini de dikkate alırız. Düz boruda doğru malzemenin kullanılması destek noktasını otomatik çözmez. Kelepçe, taşıyıcı parça ve kaplama geçişini birlikte kurarak soğuk köprü ve nem girişinin oluşabileceği noktaları kontrol ederiz.

Kontrol: Destek yük aktarımı, sıkışma, termal hareket ve buhar kesici geçişi birlikte kontrol edilir; düz hat malzemesi destek yerine kullanılmaz.

Dış kaplama ve korozyon değerlendirmesi birlikte yapılır — ayrıntılar

Dış ortam yalıtımı yağmur ve mekanik hasara karşı korunmalıdır; fakat kaplama altındaki su girişini gizlememelidir. Armacell korozyon açıklamaları nemin yalıtım altında tutulması riskini ele alır. Islak malzemeyi yeniden kaplamadan önce boru yüzeyini inceleriz. Gereken yüzey korumasını malzeme uyumuyla seçeriz. Ürün sıcaklık aralığı ve dış koşullara uygun kaplamayı doğrulayıp suyun girebileceği uç ve birleşimleri montaj kontrolüne ekleriz.

Kontrol: Islak yalıtım ve boru yüzeyi kontrol edilir; dış kaplama, yüzey koruması ve uç birleşimleri ürün/malzeme uyumuyla birlikte seçilir.

Yangın bölmesi geçişi, termal yalıtımdan ayrı doğrulanır — ayrıntılar

Boru veya kanalın yangın bölmesini geçmesi, yalnız termal yalıtımın tamamlanmasıyla çözülmez. Geçişin duvar, boru, kaplama ve ürün kombinasyonu ayrı değerlendirilmeli; gerekli uygulama detayı seçilmiş sistemden doğrulanmalıdır. ASHRAE yalıtım seçiminde yangın özelliklerini de ele alır. Malzemenin genel yangın sınıfını bütün geçişin performansı yerine koymayız. Yalıtımı kesme veya devam ettirme kararını gerçek geçiş sistemiyle koordine ederek montajın iki görevi de korumasını sağlarız.

Kontrol: Termal malzeme özelliği ile bölme geçişi ayrı doğrulanır; duvar/boru/yalıtım kombinasyonu seçilmiş geçiş detayına göre uygulanır.

Oval havalandırma kanallarını tavana monte ettik.
SCA uygulama fotoğrafı

Proje: Odak Koleji Akademi / Yapılan iş: oval havalandırma kanallarının tavan montajı. Yalıtım aksesuarları ayrıca örnek detaylarla açıklanır.

Odak Koleji Akademi

Aydın Tekstil uygulama kapsamı

Aydın Tekstil

Sancaktepe projesindeki VRF klima ve havalandırma uygulamaları. Fotoğraflarda çatıdaki VRF dış ünitesinin yalıtımlı boru bağlantıları yer alır.

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Soğuk hatta iki farklı nem yolu

Kavramsal iki nem yolu

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek detay; ürünün katman ve kalınlık seçimi değildir.

  1. Nemli ortam

    Aynı ortamın sıcaklığı ve nemi.

  2. Yalıtım dış yüzeyi

    Çiy noktasına göre yüzey kontrolü.

  3. Açık birleşim

    Su buharının giriş yolu.

  4. Soğuk boru yüzeyi

    İçeri giren buhar burada yoğuşabilir.

Bağlantılar

  • Nemli ortam öğesinden Yalıtım dış yüzeyi öğesine bağlantıDış yüzeyde yoğuşma
  • Nemli ortam öğesinden Açık birleşim öğesine bağlantıBuhar girişi
  • Açık birleşim öğesinden Soğuk boru yüzeyi öğesine bağlantıYalıtım içinde nem
DetayKontrolUygulama kararı
Dış yüzey yoğuşması
Ortam sıcaklık/nemi ile yalıtım dış yüzey sıcaklığı karşılaştırılır.
Kalınlık, malzeme ve destek ısı köprüsü kontrol edilir.
Yalıtım içine buhar girişi
Açık ek, vana/flanş ve buhar kesici geçişleri incelenir.
Ürüne uygun yapıştırma ve ek sürekliliği sağlanır.

Kelepçe, flanş ve servis kapağı örnek kontrolleri

Aşağıdaki detaylar kavramsaldır; fotoğraflardaki montajın yalıtım kontrol sonucu değildir.

Üç ayrı ölçeksiz yalıtım detayı

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

A destek/kelepçe, B flanş ve C servis kapağı birbirinden bağımsız örnek detaylardır; ardışık tesisat elemanları gibi bağlanmaz. Boru yükünün uygun destekten aktarılması, sökülebilir aksesuar kaplaması ve bakım sonrası kapak sürekliliği ayrı gösterilir. Katmanlar, destek ürünü, buhar kesici ekleri ve yeniden kapatma yöntemi seçilmiş gerçek ürün detayından alınır. Bu çizim Bomontiada/Odak fotoğraflarında yapılmış yalıtımın kontrol sonucu değildir.

  1. Kelepçe / destek

    Yük uygun destekten aktarılır; malzeme ezilmez.

  2. Vana / flanş

    Aksesuar hacmi ve buhar kesici ek tamamlanır.

  3. Servis kapağı

    Erişim korunur; bakım sonrası yeniden kapatma tanımlanır.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Üç ayrı ölçeksiz yalıtım detayıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.A — DestekB — FlanşSökülebilir kaplamaC — Servis kapağıAçma / yeniden kapatma1Kelepçe / destek2Vana / flanş3Servis kapağı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Ürün ve yüzey hazırlığı

Malzeme, sıcaklık aralığı ve aksesuar uyumunu kontrol ediyoruz. Boru/kanal yüzeyi ile montaj koşulu incelenerek uygun hazırlık yapılmadan nemli veya kirli yüzey kapatılmıyor.

Kapatma öncesi detay kontrolü

Birleşim, vana, flanş ve destekleri tek tek kontrol ediyoruz. Kalınlık ve buhar kesici sürekliliği kaydedilerek son dış kaplamanın altında kalacak açık noktalar düzeltiliyor.

İşletmede yüzey kontrolü

Uygun çalışma koşulunda ortam sıcaklık/nemi ve ilgili dış yüzeyleri inceliyoruz. Düz hatla destek/aksesuar bölgeleri karşılaştırılarak lokal yoğuşma ve ısı köprüsü ayrı değerlendiriliyor.

Servis ve kaplama teslimi

Sökülebilir bölgeleri ve dış kaplama birleşimlerini işletmeyle kontrol ediyoruz. Ürün, kalınlık ve detay kayıtları teslim edilerek bakım sonrası aynı sürekliliğin nasıl korunacağı açıklanıyor.

Teklif ve teslimde ayrı gösterilen kalemler

KalemTeklif / teslim bilgisi
Düz boru / kanal yüzeyi
Çap/yüzey metrajı, malzeme, kalınlık ve çalışma koşulu
Vana ve flanş
Adet/geometri, ürün aksesuarı ve sökülebilir detay
Destek
Yük aktarımı, sıkışma ve buhar kesici geçişi
Dış kaplama
Yağmur, güneş, hasar ve uç birleşim koruması
Yüzey hazırlığı
Mevcut nem/korozyon, temizlik ve gerekli hazırlık
Yangın geçiş koordinasyonu
Seçilmiş geçiş sistemiyle kesme/devam kararı
Bakım sonrası tekrar kapatma
Sökme, ürünle uyumlu yeniden kapatma yöntemi ve işletme bilgisi

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE — Mekanik yalıtım, nem ve tasarım koşulları
  2. ASHRAE — Psikrometri ve çiy noktası
  3. Armacell — ArmaFlex birleşim ve uygulama kılavuzu
  4. Armacell — Yalıtımlı borularda destek yükü ve nem sürekliliği
  5. Armacell — Yalıtım altı korozyon ve yüzey koruması

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Yalıtım kalınlığını artırmak bütün yoğuşmayı giderir mi?

Kalınlık dış yüzeyi etkiler; fakat açık ekten buhar girişi veya destekte ezilme ayrı sorundur. Ortam çiy noktasını ve gerçek yüzey koşulunu ölçeriz. Birleşim, vana ve kelepçeyi kontrol ederek iki nem mekanizmasını ayırırız. Bütün hattı kalınlaştırmayı lokal süreklilik hatasının otomatik çözümü saymayız.

Buhar kesici yalnız dış kaplama mıdır?

Görev ürünün yapısı ve sistem detayına bağlıdır. Malzemenin buhar direnci kadar birleşimlerin devamlılığı da önemlidir. Uygun yapıştırıcı, bant ve sonlandırmayı gerçek ürün ailesinden seçeriz. Dış kaplamanın görünüşünü bütün buhar girişinin durdurulduğu sonucu kabul etmeden aksesuar ve destekleri ayrıca kontrol ederiz.

Kelepçe noktasında ıslanma neden olur?

Yalıtım ezilmesi, ısı köprüsü veya açık buhar kesici geçişi lokal yüzeyi etkileyebilir. Yük aktarımını ve termal hareketi inceleriz. Ortam nemiyle yüzey koşulunu karşılaştırıp uygun destek detayı seçeriz. Düz borunun kuru olmasını bütün hattın yeterli yalıtıldığı sonucu olarak değerlendirmeyiz.

İç ve dış ortamda aynı kaplamayı kullanabilir miyiz?

Yağmur, güneş, mekanik hasar ve ürün sıcaklık aralığı değerlendirilmelidir. Dış kaplama uç ve eklerinden su girişi olabilir. Yüzey ve yalıtım durumunu kontrol edip uygun ürün sistemi seçeriz. İç mekânda kullanılan malzemenin dış çevrede aynı görevi koruyacağını yalnız benzer görünüşüne göre varsaymayız.

Termal yalıtım yangın bölmesi geçişini de tamamlar mı?

Geçişin duvar, boru/kanal ve yalıtım kombinasyonu ayrı sistemdir. Malzemenin genel yangın özelliği bütün geçiş performansı değildir. Uygun geçiş detayını seçip termal süreklilikle koordine ederiz. Yalıtımın kesilmesi veya devamı gerçek uygulama kuralıyla belirlenerek iki görevin birbirini bozmaması kontrol edilir.
