Boru Hatlarında Elektrikli Donma Koruması

Elektrikli donma koruması, akış durduğunda borunun kaybettiği ısıya göre seçilir. SCA Mühendislik kablo, yalıtım, vana payı ve kontrolü birlikte planlar; yetkin elektrik ekibiyle montaj aşamalarının ölçüm kayıtlarını teslim eder.

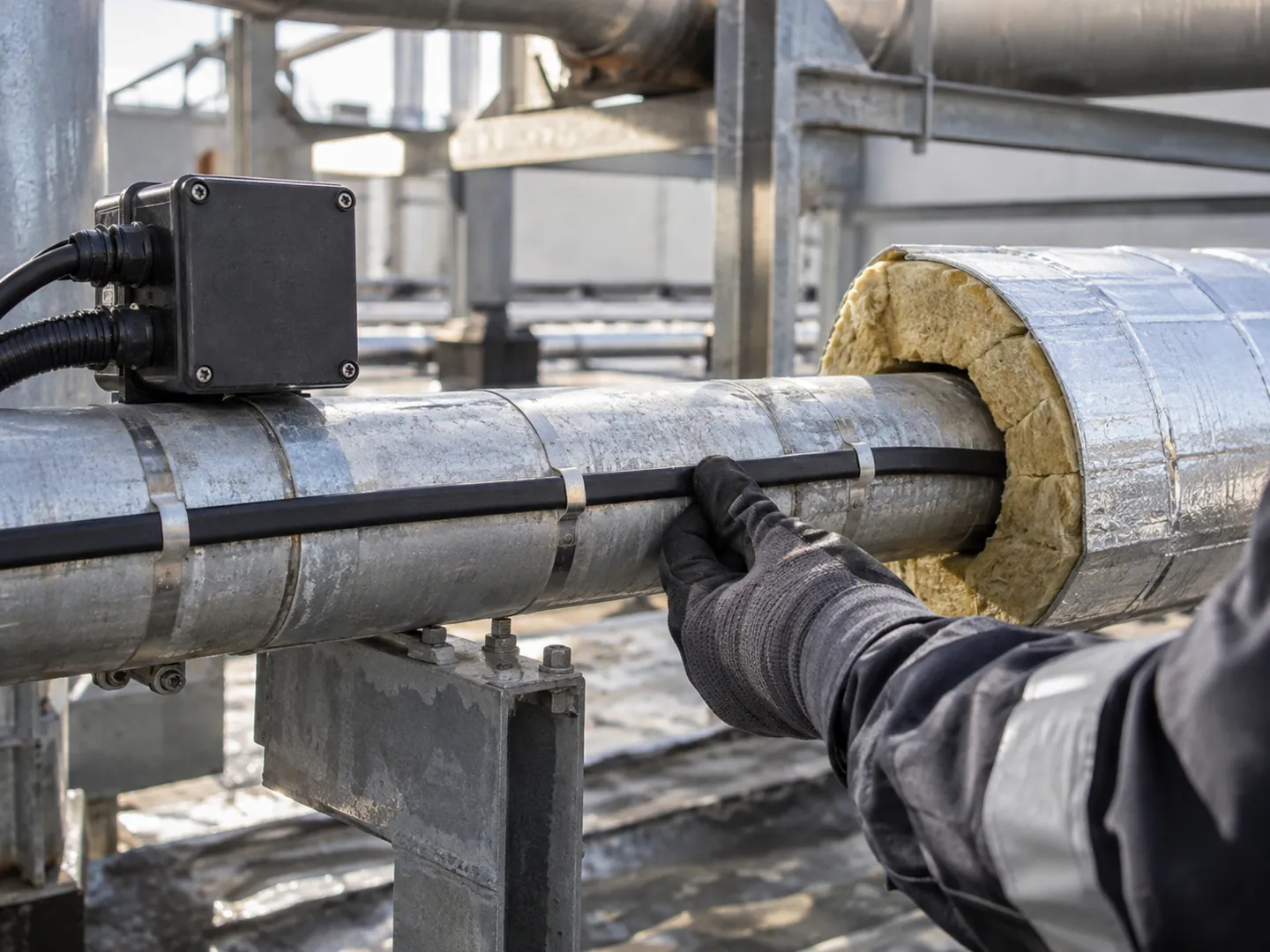

Temsili donma koruması incelemesinde boru üzerindeki kablo, sensör ve kapalı kontrol kutusu.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Isı hesabı ve elektrik koruma devresi

Kablo metresi, tek başına donma korumasının yeterliliğini belirlemez.

Hizmette ele alınan işler

  • Akışsız boru ısı kaybı ve ürün ailesi seçimi
  • Vana payı, devre bölünmesi, sensör ve alarm koordinasyonu
  • Montaj aşamalarında ürün prosedürüne uygun test kayıtları

Kapsamın sınırları

  • Besleme ve koruma elektrik ekibiyle ürün kalkış koşuluna göre seçilir.
  • Elektrik kesintisi ve işletme müdahale planı ayrıca değerlendirilir.

Kablo metresiyle birlikte bütün koruma devresi fiyatlanır

Maliyet boru ısı kaybından seçilen kablo tipine, vana/flanş payına ve elektrik devre sayısına bağlıdır. İzolasyon ve dış kaplamanın durumu mevcut hatta ek iş oluşturabilir. Kontrolör, sensör, enerji bağlantıları ve izleme kapsamını ayrı gösteririz. Ürün testleri ve montaj sonrası erişim de teklifin parçasıdır. Isı kaybı hesaplanmadan standart bir metre fiyatı verip sonradan elektrik ve kontrol kalemlerini eksik bırakmayız.

  • Isı kaybı ve kablo ürün ailesi
  • Vana/flanş payları ve devre bölünmesi
  • İzolasyon, dış kaplama ve suya karşı koruma
  • Elektrik besleme, kontrol ve test kapsamı

Teklif İçin Gerekli Bilgiler

  • Boru çapı/malzemesi ve vana-destek metrajı
  • En düşük çevre ve akışın kesildiği koşullar
  • İzolasyon tipi, kalınlığı ve dış kaplama
  • Besleme, kontrol ve kesinti/izleme ihtiyacı

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Kendini düzenleyen kablo, yerel sıcaklık düştüğünde daha fazla ısı üretebilir. Bu özellik bütün tesisatın elektriksiz kalma, sensör arızası veya izolasyonun ıslanması durumlarını çözmez. Kontrolörün göreviyle kablo davranışını ayrı belirleriz. Boru üzerindeki en soğuk bölgeyi ve çalışma kesintilerini dikkate alırız. Kablo etiketindeki birim güç, gerçek boru sıcaklığı ve çevre koşuluyla karşılaştırılmadan donma koruma kapasitesi olarak kabul edilmez.

Isı kaybı yalnız düz boru metresinden oluşmaz. Vana, flanş, destek ve açıkta kalan bağlantılar farklı kayıp oluşturabilir. Üretici tasarım kuralından ek kablo payı ve yerleşimi belirleriz. İzolasyon dış kaplaması, uç bağlantılar ve enerji beslemesinin suya karşı korunmasını birlikte planlarız. Bakımda vananın sökülebilmesi ve devrenin tanınabilmesi için güzergâhı, ekleri ve kontrol noktalarını montaj kayıtlarında açıkça gösteririz.

Akış durduğunda gerekli donma korumasını hesaplıyoruz.
Akışın kesildiği borunun ısı kaybını çevre sıcaklığı ve izolasyonla hesaplıyor; suyun sürekli hareket edeceğini varsayarak donma korumasını küçültmüyoruz.
Isı ve elektriği birlikte çözüyoruz
Kablo gücüyle devre uzunluğunu ayrı kontrol ediyor; soğuk kalkış akımı, besleme ve koruma elemanlarını ürünün gerçek tablosuyla eşleştiriyoruz.
Koruma durumunu izliyoruz
Sensör konumunu ve alarm görevini belirliyor; montaj sonrası testlerle izolasyonun, kablo uçlarının ve işletme kontrolünün birlikte çalıştığını doğruluyoruz.

Gece akışı duran su hattı

Beklenen en düşük çevre sıcaklığını ve durgun su koşulunu alıyoruz. Boru ve yalıtımın ısı kaybını, seçilen kablonun ilgili boru sıcaklığındaki ısı gücüyle üretici verisine göre karşılaştırıyoruz. Besleme kesintisi ve sabah soğuk kalkış senaryosunu ayrıca değerlendirerek yalnız normal gündüz çalışmasına göre koruma seçmiyoruz.

  • Durgun boru ve minimum çevre koşulu
  • İzolasyonun gerçek tipi/kalınlığı
  • Soğuk kalkış ve besleme sürekliliği

Seçimi ve Kapsamı Etkileyen Veriler

Isı

İncelenen bilgi
Boru çapı, malzeme, izolasyon ve minimum çevre
Karara etkisi
Durgun hat kaybına uygun kablo ailesi ve yerleşimi belirlenir.

Elektrik

İncelenen bilgi
Gerilim, kalkış sıcaklığı ve hat uzunluğu
Karara etkisi
Devre sınırı, besleme noktası ve koruma gerçek ürün tablosuyla seçilir.

Aksesuar

İncelenen bilgi
Vana, flanş, destek ve bakım işlemleri
Karara etkisi
Ek kablo payı, temas düzeni ve sökülebilir bakım bölgesi çözülür.

İşletme

İncelenen bilgi
Kesinti riski, sensör konumu ve alarm ihtiyacı
Karara etkisi
Kontrol, izleme ve soğuk kalkış senaryoları test planına eklenir.

Sistem Seçiminde Teknik Koşullar

Isı kaybı akışsız boru üzerinden belirlenir

Boru, en düşük ortam ve yalıtımla akışsız durumun ısı kaybı hesaplanır.

Kendini düzenleme, kontrolör görevini ortadan kaldırmaz

Kendini düzenleyen kablo özelliği, sensör/kontrol ve alarm görevlerinden ayrıdır.

Soğuk kalkış devre uzunluğunu sınırlayabilir

Soğuk kalkış akımı ve izin verilen devre uzunluğu gerçek ürün tablosuyla seçilir.

Aksesuar payı ve kablo çakışması ürüne bağlıdır

Vana ve destek kablo payı, temas ve çakışma izinleri ürün ailesinden alınır.

İzolasyon ve suya karşı koruma sistemin parçasıdır

Uç/ek bağlantıları, dış kaplama ve yalıtımın suya karşı korunması birlikte kontrol edilir.

Test, kablo döşendikten ve izolasyon kapandıktan sonra tekrarlanır

Elektrik ölçümü montaj aşamalarında tekrarlanır; ürünün kabul ölçütü kayda bağlanır.

Isı kaybı akışsız boru üzerinden belirlenir — ayrıntılar

RAYCHEM tasarım kılavuzu boru sıcaklığı, en düşük çevre, çap, malzeme ve izolasyonu ısı hesabının girdileri olarak kullanır. Donma korumasında akışın taşıdığı ısıya sürekli güvenmeyiz. Kablonun ilgili boru sıcaklığındaki gücünü hesaplanan kayıpla karşılaştırırız. İzolasyon tipini veya kalınlığını sonradan değiştirmek seçimi etkileyebilir. Hat metre sayısı aynı kalsa da farklı çap veya ıslak izolasyonla aynı kablonun yeterli olacağını varsaymayız.

Kontrol: Boru, ortam ve yalıtım girdileriyle durgun hat kaybı hesaplanır; kablonun ilgili boru sıcaklığındaki ısı gücü aynı koşulda karşılaştırılır.

Kendini düzenleme, kontrolör görevini ortadan kaldırmaz — ayrıntılar

Kendini düzenleyen kabloda iletken polimer yerel sıcaklığa göre elektriksel davranışını değiştirir. Bu nedenle kablonun hattın soğuk bölümünde ürettiği ısı gücü farklı olabilir. Ancak bu özellik enerji yönetimi, alarm ve hedef sıcaklık kontrolünü otomatik tamamlamaz. RAYCHEM kontrol açıklamaları kendini düzenleyen kablolarda da kontrol gereksinimini ele alır. Sensör, açma koşulu ve arıza takibini sistem ihtiyacına göre kurarak kablonun malzeme özelliğiyle kontrol düzenini ayırırız.

Kontrol: Kablo özelliği, kontrol hedefi ve alarm görevleri ayrı tanımlanır; sensör konumu gerçek soğuk bölge ve işletme koşuluyla seçilir.

Soğuk kalkış devre uzunluğunu sınırlayabilir — ayrıntılar

Elektrik seçimi yalnız nominal metre başına gücün uzunlukla çarpımı değildir. Kendini düzenleyen kablonun düşük sıcaklıktaki kalkış akımı, izin verilen devre uzunluğunu ve koruma elemanını etkiler. Ürün ailesinin besleme gerilimi, kalkış sıcaklığı ve devre tablosunu kullanırız. Başka kablonun maksimum uzunluğunu taşımadan besleme noktalarını belirleriz. Isı hesabında uygun bulunan kablonun elektrik açısından da seçilen tek devrede kullanılabileceğini ayrıca kontrol ederiz.

Kontrol: Kablo ailesi, gerilim ve en düşük enerjilenme sıcaklığı için üretici devre uzunluğu ve koruma tablosu birlikte doğrulanır.

Aksesuar payı ve kablo çakışması ürüne bağlıdır — ayrıntılar

Vana, flanş ve boru desteğinde kayıp düz borudan farklılaşabilir. Üretici kılavuzundaki ek pay ve yerleşimle kabloyu bu bölgelerde kurarız. Kablo türüne göre üst üste geçme veya çaprazlama izinleri değişebilir; kendini düzenleyen bir ürünün iznini tüm direnç kablolarına uygulamayız. Boru malzemesi ve temas bandı gibi montaj ayrıntılarını da aynı ürün sisteminden seçerek lokal aşırı veya eksik ısıtmayı önleyecek düzeni kurarız.

Kontrol: Vana/destek payları, temas yöntemi ve üst üste geçme izinleri gerçek kablo ailesinin montaj kuralından kontrol edilir.

İzolasyon ve suya karşı koruma sistemin parçasıdır — ayrıntılar

Isı kablosu doğru seçilse de açık ek, hatalı uç sonlandırma veya ıslak izolasyon işletme sorununa yol açabilir. Kablo montajı tamamlandıktan sonra dış kaplama ve bağlantı sızdırmazlığını kontrol ederiz. İzolasyon altında kalan uç ve enerji noktalarını çizimde tanımlarız. Mekanik hasar riski olan geçişlerde uygun korumayı seçeriz. Elektrik koruma elemanının devreyi tekrar kesmesini normal kabul etmeden nem, kablo ve bağlantı durumunu üretici testleriyle araştırırız.

Kontrol: Uçlar, enerji bağlantıları, dış kaplama ve mekanik koruma kontrol edilir; izolasyonun kurulu durumuyla elektrik test kayıtları karşılaştırılır.

Test, kablo döşendikten ve izolasyon kapandıktan sonra tekrarlanır — ayrıntılar

RAYCHEM test dokümanı montajın farklı aşamalarında görsel ve elektrik kontrollerini tarif eder. İzolasyon kapatılırken kablo hasar görebileceği için yalnız ilk ölçüme dayanmayız. Yalıtım direnci gibi testlerin cihaz gerilimi ve kabul ölçütünü ürün prosedüründen alırız. İşletmede güç ve sıcaklık davranışını da izleriz. Genel bir megaohm değerini bütün kablolara kabul sınırı yapmak yerine seçilen ürünün ölçüm kaydını saklarız.

Kontrol: İzolasyon öncesi ve sonrası ürün prosedürüne uygun elektrik ölçümleri kaydedilir; güç, sıcaklık ve kontrol alarmı hizmete almada doğrulanır.

Koridor tavanına klima iç ünitelerini monte ettik.
SCA uygulama fotoğrafı

Proje: Kale Perlit Hadımköy Ofis / Yapılan iş: klima iç ünite montajı. Fotoğraf donma kablosu uygulaması kanıtı değildir.

Kale Perlit Hadımköy Ofis

Boru donma korumasında ürün seçimi ve ölçüm kaydı, seçilen sistemin belgeleri ve gerçek tesisat koşullarıyla hazırlanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Donma koruması keşfi için dört başlangıç bilgisi

Boru çapı ve malzemesi

Hatlar, vana/flanşlar ve destek bölgeleri ayrı metrajlanır.

Yalıtım tipi ve kalınlığı

Mevcut yalıtım, dış kaplama ve ıslanma durumu bildirilir.

En düşük ortam sıcaklığı

Açık/ısıtılmayan bölge ve en düşük enerjilenme koşulu alınır.

Akışsız durum

Akışın durduğu saatler, bekleme ve besleme kesintisi ihtiyacı belirtilir.

Vana payı, uç bağlantı ve sensörün yerleşimi

Ölçeksiz boru, vana payı, uç ve sensör montaj ilişkisi

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kale Perlit klima iç ünite fotoğrafından donma kablosu yerleşimi çıkarılmaz; ayrı bir kavramsal montaj görünüşüdür. İnce gösterilen kablo yolu, vana çevresindeki ek pay, uç ve sensör sadece bileşen ilişkisini anlatır. Gerçek ek uzunluk, temas bandı, sarım/çakışma izni ve sensör konumu aynı ürün ailesinin kılavuzundan alınır; çizim elektrik bağlantı veya montaj talimatı değildir.

  1. Enerji bağlantısı / devre kimliği

    Besleme ve koruma ürün devre tablosuyla seçilir.

  2. Boru kablosu

    Boru boyunca kablonun teması ve yalıtımı gerçek ürün kuralına göre belirlenir.

  3. Vana / flanş payı

    Ek ısı kaybı ve sökülebilir bakım düzeni.

  4. Uç sonlandırma

    Ürüne uygun suya karşı koruma.

  5. Sensör / kontrol

    Soğuk bölge, kontrol amacı ve alarm yolu.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz boru, vana payı, uç ve sensör montaj ilişkisiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.BoruBeslemeVanaUçSensör1Enerji bağlantısı/ devre kimliği2Boru kablosu3Vana / flanş payı4Uç sonlandırma5Sensör / kontrol

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Aynı kablo devresi üç aşamada karşılaştırılır

Örnek teslim tablosu gerçek elektrik ölçümleriyle doldurulur; genel kabul sayısı içermez.

AşamaKablo devre kimliğiElektrik ölçüm kaydıÜrünün kabul dayanağı
Montaj öncesi
Ürün ailesi ve devre kimliği yazılır.
Üreticinin öngördüğü cihaz, koşul ve sonuç kaydedilir.
İlgili ürün test prosedürü / sürümü
Kablo montajından sonra
Aynı devre kimliğiyle karşılaştırılır.
Montaj sonrası görsel ve elektrik sonuçları kaydedilir.
Ürün yöntemi ve kabul ölçütü
Yalıtım ve kaplama kapandıktan sonra
Aynı devre ve kurulu güzergâh teyit edilir.
Son ölçüm, uç/ek ve hasar/nem kontrolü kaydedilir.
Son kurulu durumun ürün kriterine uygunluğu

Hizmete almada güç, sıcaklık, sensör ve alarm tepkisi ayrıca kaydedilir; besleme kesintisi sonrası işletme adımı teslim edilir.

Kontroller ve teslim

Kontroller ve Teslim

Ürün ve güzergâh doğrulama

Kablo ailesini ve devre sınırını proje girdileriyle kontrol ediyoruz. Vana payları, montaj temasları ve enerji noktaları izolasyon kapanmadan çizim ve sahayla eşleştiriliyor.

İzolasyon öncesi elektrik testi

Ürünün tarif ettiği cihaz ve yöntemle elektrik testlerini uyguluyoruz. Devre kimliği, ölçüm koşulu ve sonuç kaydedilerek daha sonraki ölçümle aynı devre üzerinden karşılaştırma yapılabiliyor.

Kaplama sonrası tekrar kontrol

İzolasyon ve dış kaplama tamamlandıktan sonra ölçümü tekrarlıyoruz. Uç/ek bağlantıları, nem girişi ve montaj hasarı kontrol edilerek ilk testin son kurulu durumu temsil ettiği doğrulanıyor.

Kontrol ve alarm deneyi

Sensör ve açma mantığını uygulanabilir test koşulunda deniyoruz. Güç, sıcaklık ve alarm tepkisi kaydediliyor; besleme kesintisi sonrası davranış işletmenin takip edeceği noktalarla teslim ediliyor.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Chemelex RAYCHEM — XL-Trace Edge donma koruması tasarım kılavuzu
  2. Chemelex RAYCHEM — Kendini düzenleyen ısı izleme teknolojisi
  3. Chemelex RAYCHEM — Kendini düzenleyen kablolarda kontrol gereksinimi
  4. Chemelex RAYCHEM — XL-Trace Edge montaj ve işletme testleri

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Kendini düzenleyen kabloya termostat gerekmiyor mu?

Kablo yerel sıcaklığa göre ısı gücünü değiştirebilir; fakat hedef sıcaklık, enerji yönetimi ve alarm görevleri ayrı ihtiyaçlardır. Üretici kontrol seçimini uygulama koşuluyla tarif eder. En soğuk bölge ve kesintileri inceleriz. Kendini düzenleme özelliğini tüm kontrol ve izleme işlevlerinin yerine geçmiş kabul etmeyiz.

Her boruya aynı W/m kabloyu sarabilir miyiz?

Boru çapı, malzeme, izolasyon ve en düşük çevre sıcaklığı kaybı değiştirir. Vana ve desteklerde ek gereksinim olabilir. Durgun hat hesabını kablonun ilgili boru sıcaklığındaki ısı gücüyle üretici verisine göre karşılaştırırız. Aynı metrajın aynı ısı ihtiyacını oluşturduğunu varsaymadan ürün ailesini ve kablo yerleşimini bu girdilerle seçeriz.

Kablo devresi istenildiği kadar uzatılabilir mi?

İzin verilen uzunluk ürün, gerilim, koruma ve soğuk kalkış sıcaklığına bağlıdır. Nominal gücü uzunlukla çarpmak elektrik seçimini tamamlamaz. Üretici devre tablolarını kullanırız. Gerekiyorsa hattı birden fazla devreye ayırıp besleme noktalarını planlar; başka kablonun sınırını mevcut ürüne genel kural olarak taşımayız.

İzolasyon kapandıktan sonra yeniden test neden gerekir?

Kaplama sırasında kablo veya sonlandırma hasar görebilir. İlk elektrik ölçümü son montaj durumunu tek başına göstermez. Ürün prosedürüyle aynı devreyi tekrar ölçeriz. Görsel sızdırmazlık, elektrik sonucu ve kontrol davranışını birlikte kaydederek arıza kaynağını daha sonra ayırt edebilecek karşılaştırma temelini oluştururuz.

Elektrik kesildiğinde donma koruması sürer mi?

Elektrikli kablo besleme olmadan ısı üretmez; izolasyon yalnız kaybı azaltır. Kesinti süresi, çevre ve boru koşulu uygulama için değerlendirilmelidir. İşletmenin izleme ve süreklilik ihtiyacını tasarımda ele alırız. Alarm ve uygulanabilir müdahale planını belirleyerek kablo bulunmasını kesinti sırasında otomatik donmama garantisi olarak sunmayız.
