Mekanik Tesisat Rölöve ve As-Built Çizimleri

Rölöve mevcut kurulu durumu ölçer; as-built son uygulama revizyonlarını kaydeder. SCA Mühendislik görünür hatları ve cihaz kimliklerini sahayla eşleştirir, gizli bölümlerin belirsizliğini çizimde açık tutar.

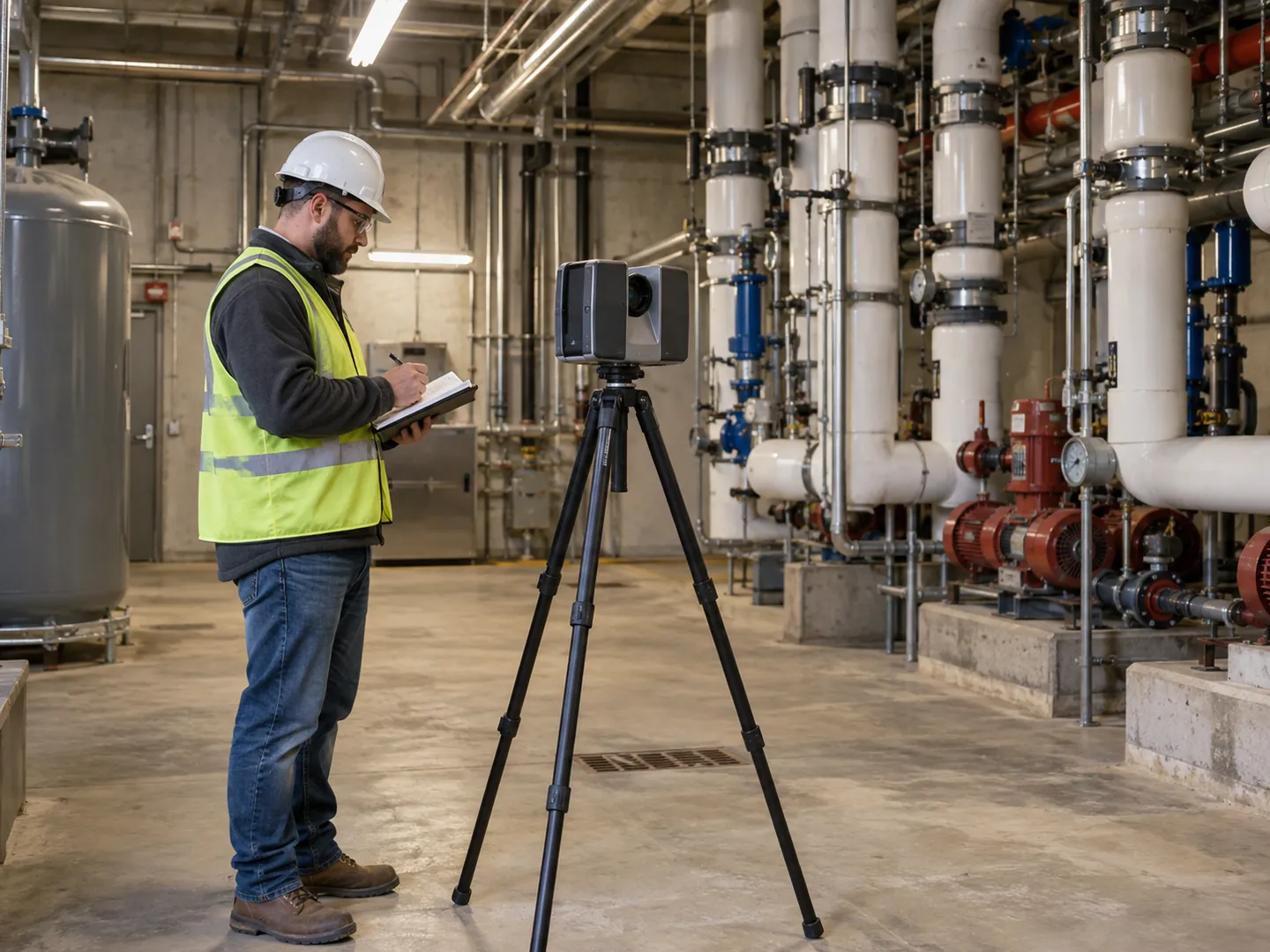

Temsili mekanik rölöve çalışmasında tripodlu ölçüm cihazı, görünen tesisat güzergâhı ve saha çizimi.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Saha ölçümü ve son çizim kapsamı

Ölçüm doğruluğu ve erişilebilir bölgeler işe başlamadan belirlenir.

Hizmette ele alınan işler

  • Koordinat/birim, erişilebilir güzergâh ve drenaj kotlarının ölçümü
  • Cihaz, vana bölgesi ve belge kimliklerinin eşleştirilmesi
  • Saha revizyonları ve güncel son çizim teslimi

Kapsamın sınırları

  • Gizli bölüm yalnız iki ucunun görünmesiyle kesin ölçülmüş sayılmaz.
  • Ek erişim, araştırma ve son durum doğrulaması kapsamı ayrıca belirlenir.

Erişim, doğruluk hedefi ve bilgi kapsamı maliyeti belirler

Rölöve maliyetini yalnız bina alanından hesaplamıyoruz. Hat yoğunluğu, gizli bölgeler, işletme saatleri ve gereken doğruluk saha işini değiştirir. Nokta bulutu veya geleneksel ölçümün kapsamını kullanım ihtiyacıyla seçeriz. Cihaz/vanaların kimliklenmesi, belge eşleştirme ve as-built revizyonları ayrı kalemlerdir. Teklifte ölçülen alanlar ve ilave araştırma gereksinimini açıklayıp çizimin hangi tasarım ve bakım kararlarına veri sağlayacağını somut biçimde gösteririz.

  • Saha erişimi ve hat yoğunluğu
  • Ölçüm yöntemi ve doğruluk hedefi
  • Cihaz/vanaların kimlik ve belge ilişkisi
  • Gizli bölge araştırması ve son revizyonlar

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Eski projeler ve bilinen saha revizyonları
  • Tadilat/bakım amaçları ve doğruluk ihtiyacı
  • Şaft, tavan ve gizli bölge erişim planı
  • Cihaz/vanalar, belgeler ve işletme saatleri

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Rölöve mevcut yapının ölçülen durumunu toplar; as-built uygulamanın tamamlanan son durumunu ifade eder. Eski tasarım çizimine yeni tarih eklemek bu iki işi tamamlamaz. Saha ölçümünü güncel ürün ve bağlantılarla eşleştiririz. Özellikle döşeme içinde veya kapalı şaftta kalan hattın erişilebilir kısmını, proje bilgisini ve doğrulanamayan bölümünü ayrı gösteririz. Son çizimin kullanıcısı hangi verinin ölçüldüğünü ve nerede ek araştırma gerektiğini anlayabilir.

Çizimde boru doğrusu kadar sistemin bağlantı bilgisi önemlidir. Akış yönü, hangi vananın hangi bölgeyi ayırdığı ve cihazın gerçek etiketi bakım kararını etkiler. Atık su taban kotlarıyla basınçlı boru kotlarını farklı amaçlarla kaydederiz. Gerektiğinde nokta bulutu kullanır, ölçümün ortak koordinat ve ölçeğini doğrularız. Fotoğraf ve test belgelerini eleman kimliğine bağlayarak çizimin yalnız görsel envanter olarak kalmasını önleriz.

Ölçülen durumu esas alıyoruz
Sahadaki ürün ve güzergâhı eski tasarımla karşılaştırıyor; doğrulanamayan gizli bölümün belirsizliğini son çizimde açıkça göstererek kesin ölçü gibi sunmuyoruz.
Kimlik ve bağlantıyı koruyoruz
Cihaz, vana ve hat kimliklerini işletme görevleriyle eşleştiriyor; yalnız boru çizgisini değil hangi bölgenin nasıl ayrılacağını da kaydediyoruz.
Kotları işlevine göre ölçüyoruz
Drenaj taban kotu, cihaz bağlantısı ve koordinat referansını ayırıyor; aynı görünen yükseklik verilerini farklı hesap amaçlarında birbirinin yerine kullanmıyoruz.

Eski çizimle sahadaki hattın farklı çıkması

Çalışma bölgesinde erişilebilir hattı izleyip kontrol noktalarını ölçüyoruz. Tasarım ve gerçek durum farkını kaydediyoruz. Gizli güzergâhı yalnız iki uçtan kesinleştirmiyor; gerektiğinde erişim veya ilave araştırma gereksinimini belirterek yeni tasarımın güvenebileceği ölçüm sınırını açık bırakıyoruz.

  • Erişilebilir hat ve kontrol ölçüleri
  • Eski/gerçek durum revizyonları
  • Gizli bölüm ve ilave araştırma

Seçimi ve Kapsamı Etkileyen Veriler

Amaç

İncelenen bilgi
Tadilat, bakım veya son teslim için gerekli doğruluk
Karara etkisi
Ölçüm kapsamı ve kritik kontrol noktaları kullanım ihtiyacına göre belirlenir.

Erişim

İncelenen bilgi
Açık/gizli hatlar, şaft ve işletme kısıtları
Karara etkisi
Gözlenen ve belirsiz bölgeler ayrılır; ek araştırma ihtiyacı gösterilir.

Geometri

İncelenen bilgi
Koordinat, kot, çap ve ürün etiketleri
Karara etkisi
Ölçüm türleri aynı referansta ve doğru tanımla çizime aktarılır.

İşletme

İncelenen bilgi
Vana bölgeleri, cihaz belgeleri ve revizyonlar
Karara etkisi
Son çizim kimlik ve bağlantı ilişkisiyle bakımda kullanılabilir hâle getirilir.

Sistem Seçiminde Teknik Koşullar

Gizli hattın doğrulanmamış güzergâhı kesin ölçü gibi gösterilmez

Ölçülen, eski belgeye dayalı ve doğrulanmamış gizli hatlar ayrı işaretlenir.

Nokta bulutu doğru koordinat ve ölçek ister

Nokta bulutunun koordinatı, ölçeği ve bağımsız kontrol ölçüleri doğrulanır.

Nominal çap, dış çap ve izolasyon farklı ölçülerdir

Nominal, çıplak dış ve yalıtım dahil ölçüler ayrı kaydedilir.

Drenaj için boru taban kotu kritik veridir

Drenajın başlangıç, ara ve çıkış taban kotları ölçülür.

Vana şeması gerçek izolasyon bölgesini gösterir

Vana kimliği gerçek ayırma bölgesi ve normal konumuyla eşleştirilir.

As-built, ürün belgesi ve revizyonla birlikte tamamlanır

Son revizyon cihaz kimliği, bakım belgesi ve ölçüm kapsamıyla teslim edilir.

Gizli hattın doğrulanmamış güzergâhı kesin ölçü gibi gösterilmez — ayrıntılar

Sahada borunun iki ucunun görülmesi aradaki güzergâhın tamamının bilindiği anlamına gelmez. Erişilebilir ölçüm, eski proje ve tahmin edilen bölüm ayrı işaretlenir. Gerekli doğruluk hedefini tadilatın riski ve uygulama ihtiyacıyla belirleriz. Ek erişim veya uygun araştırma gerektiğinde bu bölgeleri gösteririz. Rölöveyi yalnız düzgün çizgi üretmek için kesinleştirmeden tasarımın hangi veriye güvenebileceğini ve nerede ilave saha çalışması gerektiğini açıkça bırakırız.

Kontrol: Ölçülen, belgeye dayalı ve doğrulanamayan gizli bölgeler ayrı işaretlenir; tadilatın gerektirdiği kontrol noktaları sahada belirlenir.

Nokta bulutu doğru koordinat ve ölçek ister — ayrıntılar

Lazer tarama geometrik veriyi hızla toplayabilir; farklı taramaların birleşmesi ve proje referansına oturması ayrıca kontrol edilir. Autodesk ReCap belgeleri ölçülmüş referans noktalarıyla hizalamayı ve kayıt kalitesini açıklar. Nokta bulutunu çizime ekleyip gözle benzemesini yeterli saymayız. Birim, ortak kot ve kontrol ölçülerini doğrularız. Yoğun nokta verisinin cihaz etiketi veya gizli boru bağlantısı gibi görülmeyen bilgileri kendiliğinden tamamlamadığını da ölçüm kapsamında ayırırız.

Kontrol: Tarama birleşimi, birim, proje koordinatı ve bağımsız kontrol ölçüleri doğrulanır; görünmeyen bağlantı bilgisi nokta yoğunluğundan türetilmez.

Nominal çap, dış çap ve izolasyon farklı ölçülerdir — ayrıntılar

İzolasyon üstünden ölçülen boru hacmi çıplak borunun dış çapıyla aynı değildir; nominal çap da ürün ailesine bağlı tanımdır. Rölövede ölçüm türünü açık yazarız. Etiket, erişilebilir çıplak bölüm veya ürün bilgisiyle boru kimliğini doğrularız. Bağlantı ölçülerini seçilen ürünle eşleştirip yalnız dış görünüşten hidrolik çap çıkarmayız. Çizimin hem çakışma hem hesap için kullanılacağı durumda farklı ölçülerin hangi amaçla verildiğini ayrı gösteririz.

Kontrol: Nominal, dış ve izolasyon dahil ölçüler ayrı kaydedilir; boru ailesi ve bağlantı ölçüsü etiketten veya uygun saha verisinden doğrulanır.

Drenaj için boru taban kotu kritik veridir — ayrıntılar

Atık su revizyonunda yalnız boru merkez yüksekliğini almak eğim ve çıkış ilişkisini belirsiz bırakabilir. Geberit drenaj planlama ayrıntılarını gerçek ölçümle eşleştiririz. Cihaz, kolon ve bina çıkışının taban kotlarını izleriz. Ara desteklerde yerel ters eğim olasılığını kaydederiz. Son çizimin yüzeyden alınmış yaklaşık yükseklikleri hidrolik kot gibi sunmasını önleyip tadilatın gereken düşümünü hesaplayabileceği referansları açıkça gösteririz.

Kontrol: Cihazdan çıkışa taban kotları ve ara noktalar ölçülür; merkez kotu ve yüzey ölçüsü drenaj hesabında farklı işaretlenir.

Vana şeması gerçek izolasyon bölgesini gösterir — ayrıntılar

Bakım için vananın yeri kadar hangi hattı ayırdığı önemlidir. Sahada erişilebilir bağlantıyı izleyip uygun işletme koşulunda ilişkisini doğrularız. Normal konum, akış yönü ve kontrol elemanını şemaya ekleriz. ASHRAE devreye alma yaklaşımı işletmeye kullanılabilir bilgi teslimini ele alır. Birbirine yakın vanaları aynı hizmete ait varsaymadan cihaz ve hat kimliğini koruyarak arıza sırasında yanlış bölgenin kapatılmasını azaltacak çizim oluştururuz.

Kontrol: Vana kimliği, akış yönü, normal konum ve bağlı izolasyon bölgesi uygun saha kontrolüyle eşleştirilerek şemaya işlenir.

As-built, ürün belgesi ve revizyonla birlikte tamamlanır — ayrıntılar

Son çizimde montajda değişen ürün, güzergâh ve bağlantı kaydedilir. buildingSMART veri paylaşımı modeli ve ASHRAE teslim yaklaşımıyla eleman kimliğini belge ilişkisine bağlarız. Cihaz etiketi, bakım bilgisi ve ilgili test kaydı aynı kimlikte tutulur. Modelin dosya formatını değiştirmek son saha doğruluğunu otomatik sağlamaz. Revizyon tarihini ve kontrol kapsamını kaydedip işletmenin hangi çizimle çalışacağını ve sonraki değişikliği nasıl işleyeceğini açıkça belirleriz.

Kontrol: Gerçek ürün ve güzergâh revizyonları son çizime işlenir; cihaz kimliği, bakım/test belgesi ve güncel dosya sürümü birlikte doğrulanır.

Koridor tavanına klima iç ünitelerini monte ettik.
SCA uygulama fotoğrafı

Proje: Kale Perlit Hadımköy Ofis / Yapılan iş: klima iç ünitelerinin koridor tavanına montajı. Rölöve çizimi ayrı kavramsal örnek olarak verilmiştir.

Kale Perlit Hadımköy Ofis

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Çizimde bilgi kaynağı lejantı

Üç gerçek çizgi işaretiyle bilgi kaynağı lejantı

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kesintisiz, uzun kesikli ve noktalı çizgiler aynı renkte farklı desenlerle gösterilir. Bu çizgiler akış yönünü veya ölçüm doğruluğu miktarını göstermez; alttaki anlam ve kontrol kayıtlarına bağlanır. Bu örnek lejant evrensel zorunlu çizim standardı değildir.

  1. Ölçülen hat

    Kesintisiz çizgi — erişilebilir güzergâh saha ölçümüyle kaydedildi; referans ve ölçüm tarihi belirtilir.

  2. Eski belge

    Uzun kesikli çizgi — güzergâh eski proje veya belgeye dayanır; güncel saha doğrulaması ayrıca gerekir.

  3. Gizli / doğrulanmadı

    Noktalı çizgi — gözlenmeyen bölüm kesin değildir; ek erişim veya araştırma ihtiyacı yazılır.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Üç gerçek çizgi işaretiyle bilgi kaynağı lejantıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.KesintisizUzun kesikliNoktalı1Ölçülen hat2Eski belge3Gizli /doğrulanmadı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Örnek çizim işaretiAnlamıKontrol durumu
Kesintisiz çizgi — ÖLÇÜLEN
Erişilebilir güzergâh saha ölçümüyle kaydedildi.
Referans ve ölçüm tarihi belirtilir.
Uzun kesikli çizgi — ESKİ BELGE
Güzergâh eski proje veya belgeye dayanır.
Güncel saha doğrulaması ayrıca gerekir.
Noktalı çizgi — GİZLİ / DOĞRULANMADI
Gözlenmeyen bölümün konumu kesin değildir.
Ek erişim veya araştırma ihtiyacı yazılır.

Bu örnek lejantın işaretleri teslim çiziminde açıklanır; evrensel zorunlu çizim standardı olarak sunulmaz.

Örnek vana ve kot işaretleme görünüşü

Paylaşılan çizim gerçekleşmiş rölöve değildir; işaretleme örneğidir.

Kavramsal cihaz, vana ve kot ilişkisi

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Gerçek ölçü, koordinat veya proje vana kimliği içermez. Saha ölçüm ve işletme kontrolüyle doldurulur.

  1. Cihaz kimliği

    Etiket ve bakım belgesi ilişkilendirilir.

  2. Vana kimliği

    Normal konum ve ayırdığı bölge yazılır.

  3. Hat / kontrol noktası

    Ölçü türü, kot ve bilgi kaynağı işaretlenir.

Bağlantılar

  • Cihaz kimliği öğesinden Vana kimliği öğesine bağlantıGerçek bağlantı ilişkisi
  • Vana kimliği öğesinden Hat / kontrol noktası öğesine bağlantıKontrol edilen ayırma bölgesi

Doğrulanmış projelendirme işleri

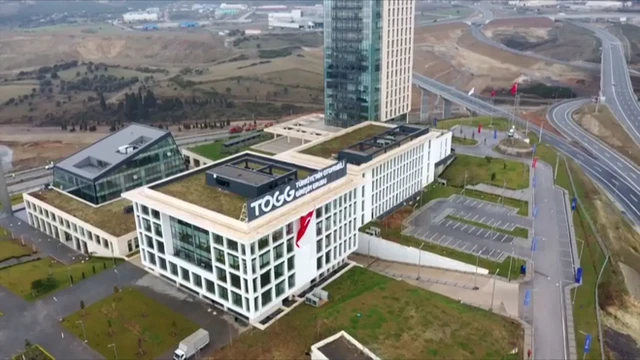

Bilişim Vadisi Otoparkı ve TOGG Ana Ofis Binası

Teknoloji kampüsünde klima, havalandırma, yangın ve mekanik tesisat uygulamaları ile projelendirme desteği.

Nuvola Park

Toplu konutta merkezi ısıtma, sıhhi tesisat, yangın ve havalandırma uygulamaları ile projelendirme kapsamı.

Bu kayıtlar özel bir rölöve/as-built çizim teslimini ayrıca doğrulamaz.

Kontroller ve teslim

Ölçülen güzergâhı ve son revizyonları işletmede kullanılabilir çizimlerle teslim ediyoruz.

Ölçüm referansı kontrolü

Koordinat, kot ve birim referansını doğruluyoruz. Tarama kullanılıyorsa kayıt ve bağımsız kontrol ölçüleri karşılaştırılarak saha verisinin çizime doğru konumda aktarılması sağlanıyor.

Kritik güzergâh incelemesi

Cihaz bağlantıları, drenaj taban kotları ve erişilebilir hatları kontrol ediyoruz. Gizli veya belgeye dayalı bölümler ayrı işaretlenerek son çizimde ölçülmüş veriyle karışması önleniyor.

Kimlik ve vana doğrulama

Cihaz etiketlerini ve vana bölgelerini sahayla eşleştiriyoruz. Akış yönü, normal konum ve erişim kaydedilerek işletmenin hangi elemanın hangi hizmeti ayırdığını izleyebilmesi sağlanıyor.

Son revizyon teslimi

Uygulama değişiklikleri, ürün/bakım belgeleri ve test ilişkilerini son dosyayla kontrol ediyoruz. Güncel sürüm ve ölçüm kapsamı teslim edilerek sonraki tadilatlar için açık referans bırakılıyor.

Son çizim teslim alanları

AlanTeslimde bulunacak bilgi
Koordinat / birim
Ortak referans, kot sıfırı, birim ve kontrol ölçüsü
Boru ölçü türü
Nominal, çıplak dış ve yalıtım dahil ölçünün ayrı tanımı
Vana bölgesi
Kimlik, akış yönü, normal konum ve gerçek ayırma ilişkisi
Cihaz etiketi
Ürün/cihaz kimliğinin saha ile eşleşmesi
Belge ilişkisi
Cihaz kimliğine bağlı bakım ve test kaydı
Revizyon tarihi
Güncel sürüm, saha değişikliği ve doğrulama kapsamı

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Eski projeyi yeniden çizmek rölöve sayılır mı?

Rölöve mevcut kurulu durumun ölçümünü gerektirir. Eski çizim yardımcı veri olabilir; sahadaki değişiklikler kontrol edilmelidir. Erişilebilir hatları ve cihazları ölçeriz. Gizli bölümleri ayrı işaretleyerek tasarım bilgisini ölçülmüş saha verisiyle karıştırmayız. Yalnız yeni tarih veya dosya formatı gerçek durum doğrulamasını tamamlamaz.

Lazer tarama bütün mekanik bilgiyi çıkarır mı?

Tarama görünür geometriyi toplar; gizli bağlantı, nominal çap veya cihaz işlevi ayrıca doğrulanabilir. Taramaların birleşimi, koordinat ve ölçek kontrol edilir. Etiket ve bağlantı bilgilerini sahadan tamamlarız. Yoğun nokta bulutunu bütün sistem bilgisinin otomatik kaydı saymadan ölçüm ve bilgi kapsamını kullanım ihtiyacına göre belirleriz.

İzolasyon üstünden ölçülen boru çapı hesapta kullanılabilir mi?

İzolasyon dahil dış ölçü, çıplak dış çap ve nominal çap farklıdır. Boru ailesiyle gerçek ürün bilgisi gerekir. Uygun etiket veya erişilebilir bölümden doğrularız. Çakışma için dış hacim, hidrolik değerlendirme için doğru boru tanımı kullanılır; tek görünüş ölçüsünü bütün amaçlarda aynı çap olarak kaydetmeyiz.

Gizli boruyu iki ucundan görerek kesin güzergâhını çizebilir miyiz?

Aradaki dönüş ve bağlantılar gözlenmiyorsa kesinlik sınırlıdır. Eski proje ve erişilebilir ölçüm ayrı veridir. Belirsiz bölümü işaretleyip gerektiğinde ek erişim veya araştırma planlarız. Yeni tadilatın gereken kontrol noktalarını belirler; düzgün çizgi üretmek için görülmeyen hattı kesin ölçülmüş güzergâh gibi göstermeyiz.

As-built dosyasında vana kimliği neden gerekir?

Bakımda hangi vananın hangi bölgeyi ayırdığı bilinmelidir. Yer ve akış yönü tek başına bağlantı ilişkisini tamamlamayabilir. Uygun saha kontrolüyle bölgeyi doğrularız. Cihaz/hat kimliği ve normal konumu şemaya ekleyerek arıza müdahalesinde işletmenin doğru elemanı bulabileceği ve güncel revizyonu takip edebileceği teslim oluştururuz.
