Bina Temiz Su Dağıtım Tesisatı

Temiz su dağıtımı, gerçek kullanımda yeterli uç basıncı ve uygun geri akış korumasıyla planlanır. SCA Mühendislik ürün ailesini, basınç bölgelerini ve bağlantı risklerini birlikte değerlendirir; test, yıkama ve hizmete alma kayıtlarını ayrı teslim eder.

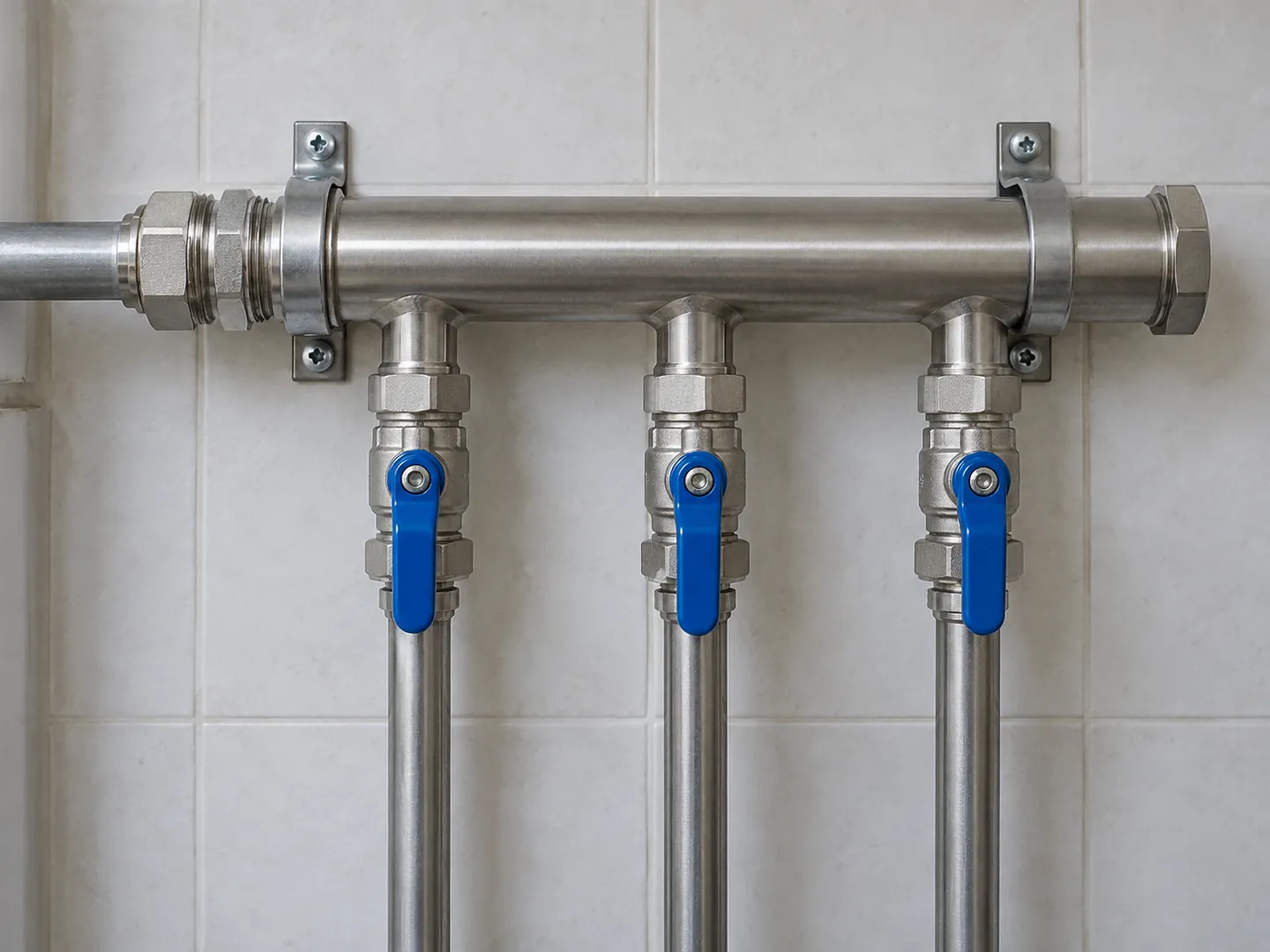

Temsili temiz su dağıtımında ayrı sıcak ve soğuk su kolektörleri ile filtre-basınç kontrol grubu.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Dağıtım, koruma ve temiz teslim

Statik manometre okumaları yerine kullanım sırasında oluşan debi ve basınç esas alınır.

Hizmette ele alınan işler

  • Eşzamanlı talep, giriş/kritik uç ve alt kat basınç değerlendirmesi
  • Ürün sistemi, basınç bölgeleme ve geri akış koruma koordinasyonu
  • Ürüne uygun test, kol yıkama ve etaplı hizmete alma planı

Kapsamın sınırları

  • Riskli proses veya yeniden kullanım suyu bağlantısının koruması kendi uygulama koşuluyla seçilir.
  • Test basıncı ve süresi farklı ürün ailesinden aktarılmaz.

Boru metresi, dağıtım çözümünün yalnız bir kalemidir

Teklifte cihaz talebi ve gerçek basınç koşullarıyla belirlenen çapları kullanıyoruz. Sayaç, filtre, koruma cihazı, bölgeleme ve askı düzeni maliyeti etkiler. Tadilatta kullanıcıların su ihtiyacını sürdürmek için etaplı izolasyon ve çalışma planı gerekebilir. Ürün ailesini, test ve yıkama kapsamını açıkça yazarak yalnız metre fiyatı üzerinden karşılaştırmanın kaçıracağı bağlantı, hijyen ve teslim işlemlerini teklifin parçası hâline getiriyoruz.

  • Çap, boru ve birleşim ürün ailesi
  • Basınç bölgeleme ve geri akış koruması
  • Sayaç, filtre, askı ve erişim detayları
  • Etaplama, test, yıkama ve hizmete alma

Teklif İçin Gerekli Bilgiler

  • Cihaz listesi, bina işlevi ve pik kullanım
  • Kaynak basıncı/debisi ve kritik kat kotları
  • Mevcut boru, sayaç, filtre ve koruma cihazları
  • Test, yıkama ve etaplı kullanım takvimi

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Dağıtım hattı aynı anda açık bütün armatürlerin etiket debisini toplayarak seçilirse gerçek kullanımın çok üstüne çıkabilir. Tersine yalnız günlük toplam tüketimden seçim yapmak kısa süreli pik talebi kaçırır. Bina kullanımını ve cihaz türlerini alarak eşzamanlılık hesabını kurarız. Uç cihazın dinamik basınç ihtiyacını, sayaç, filtre ve vana kayıplarıyla birlikte değerlendirir; alt katın yüksek basınç koşulunu da aynı seçimde kontrol ederiz.

Su dağıtımında ürün uyumu ve hijyen işletme davranışına bağlıdır. Boru, bağlantı, montaj takımı ve test prosedürünü seçilen sistemden doğrularız. Kullanılmayan uzun kolları ve devreye alma öncesi bekleme sürelerini planlarız. Basınç testiyle son yıkamanın farklı görevlerini ayırıp ikisini de tamamlarız. Yeniden kullanılan su veya proses bağlantılarına karşı temiz suyu koruyan düzeni gerçek akış ve risk koşulundan seçeriz.

Dinamik basıncı hesaplıyoruz
Kot farkı ve hat kayıplarını gerçek debide değerlendiriyor; uzak cihazın ihtiyacıyla alt kattaki fazla basıncı aynı dağıtım çözümünde karşılaştırıyoruz.
Ürün sistemini birlikte seçiyoruz
Boru, fittings, birleşim ve montaj takımının uyumunu doğruluyor; farklı sistem parçalarını yalnız ölçüleri benziyor diye aynı bağlantı kabul etmiyoruz.
Temiz teslimi planlıyoruz
Test, yıkama ve hizmete alma sırasını belirliyor; bekleyen suyu, kullanılmayan kolları ve kirlenme riskli çapraz bağlantıları işletme aşamasından önce inceliyoruz.

Sabah aynı anda çalışan duşlar

Duş ve diğer cihazların eşzamanlı kullanımını belirliyoruz. Kaynak basıncını yalnız gece statik değerinden almıyor; pik debide hat, sayaç ve filtre kayıplarını hesaplıyoruz. En uzak cihazın dinamik basıncını test ederek kaynak ve dağıtım hattının görevini birlikte doğruluyoruz.

  • Eşzamanlı cihaz kullanım örüntüsü
  • Pik debide giriş ve uç basıncı
  • Sayaç/filtre/vanaların gerçek kaybı

Seçimi ve Kapsamı Etkileyen Veriler

Talep

İncelenen bilgi
Cihaz türleri, eşzamanlı kullanım ve kaynak debisi
Karara etkisi
Dağıtım çapları ve bileşenler gerçek pik kullanım yöntemiyle seçilir.

Basınç

İncelenen bilgi
Kaynak basıncı, kotlar ve kullanım noktalarının izin verilen en düşük ve en yüksek basınçları
Karara etkisi
Uç ihtiyacı ve alt kat basıncı için pompa veya bölgeleme çözümü belirlenir.

Bağlantı

İncelenen bilgi
Proses, hortum ve yeniden kullanım suyu ilişkileri
Karara etkisi
Geri akış koruması uygulama riski ve akış mekanizmasıyla eşleştirilir.

Teslim

İncelenen bilgi
Boru ailesi, test prosedürü ve kullanım başlangıcı
Karara etkisi
Test, yıkama, bekleme ve etaplı hizmete alma programı tanımlanır.

Sistem Seçiminde Teknik Koşullar

Eşzamanlı talep günlük tüketimden farklıdır

Dağıtım debisi, günlük su hacmi yerine gerçek eşzamanlı kullanım yöntemiyle belirlenir.

Uç basıncı statik okumayla doğrulanmaz

Kaynak ve kritik kullanım noktası basıncı aynı tüketim koşulunda kontrol edilir.

Geri akışta basınç mekanizması ve risk türü seçimi değiştirir

Geri akış koruması bağlantı riski ve ters akış mekanizmasına göre seçilir.

Su darbesi sürekli basınç fazlalığıyla aynı olay değildir

Hızlı vana kapanmasının basınç dalgası, sürekli yüksek basınçtan ayrı incelenir.

Testte sıcaklık değişimi basınç yorumunu etkiler

Sızdırmazlık sonucu ürün ailesi, test prosedürü ve sıcaklıkla birlikte değerlendirilir.

Son yıkama ve bekleme süresi hijyen planının parçasıdır

Kol yıkama, bekleme süresi ve etaplı hizmete alma hijyen planına bağlanır.

Yükseklikten gelen basınç farkı

Δp = ρ × g × Δz

ρ
Suyun yoğunluğu, kg/m³
g
Yerçekimi ivmesi, m/s²
Δz
Kaynak ile cihaz arasındaki kot farkı, m

SI birimleriyle sonuç Pa olur. Yukarı çıkışta kullanılabilir basınç azalır; gerçek debideki sürtünme ve cihaz kayıpları ayrıca eklenir.

Eşzamanlı talep günlük tüketimden farklıdır — ayrıntılar

Günlük su hacmi depo ve tüketim değerlendirmesine yardımcı olur; borunun pik debisini tek başına göstermez. Armatürlerin kullanım biçimi ve birlikte çalışma olasılığı dağıtım seçimini etkiler. Cihaz türlerini ve bina işlevini alarak proje yöntemine göre talebi belirleriz. Sayaç, geri akış koruması ve filtre gibi elemanların bu debideki kaybını da ekleriz. Böylece cihaz etiketlerini gelişigüzel toplayıp aşırı büyük boru seçmeyiz.

Kontrol: Bina kullanımına ait eşzamanlı debi ve bu debideki bileşen kayıpları alınır; günlük hacim pik debi yerine kullanılmaz.

Uç basıncı statik okumayla doğrulanmaz — ayrıntılar

Musluklar kapalıyken okunan basınç, akış sırasında cihazda kalan basınçla aynı değildir. Kot farkı ve sürtünme kaynak basıncını azaltır; filtre ve vana kayıpları da debiyle değişir. Hidrolik açıdan kritik olan en uzak veya yüksek kattaki kullanım noktasının basınç ihtiyacını gerçek tasarım debisinde kontrol ederiz. Alt katlarda fazla basınç olasılığını ayrıca inceleriz. Kaynak pompasını büyütmeden önce dağıtım kaybını ve gereken basınç bölgelerini ayırırız.

Kontrol: Giriş ve kritik uç basıncı aynı tüketim senaryosunda ölçülür; kot, hat ve bileşen kayıpları ayrı kaydedilir.

Geri akışta basınç mekanizması ve risk türü seçimi değiştirir — ayrıntılar

Temiz suya dönüş yalnız bir hortumdan kaynaklanmaz. Kaynak basıncının düşmesi geri sifonlama oluşturabilir; bağlı sistemin basıncının yükselmesi ters akış yaratabilir. Watts, koruma seçiminin uygulama ve kirlenme riskine bağlı olduğunu açıklar. Riskli bağlantının türünü alır; uygun hava aralığı veya cihazı tasarım esaslarına göre seçeriz. Basit bir çekvalfi bütün risklere uygun kabul etmeden bakım ve test ihtiyacını da gösteririz.

Kontrol: Çapraz bağlantılar, geri sifonlama/ters basınç koşulları ve seçilen koruma elemanının uygulama sınırları ayrı değerlendirilir.

Su darbesi sürekli basınç fazlalığıyla aynı olay değildir — ayrıntılar

Hızlı kapanan solenoid veya armatür, akış hızını kısa sürede değiştirerek basınç dalgası oluşturabilir. Basınç düşürücü seçimi bu geçici olayı tek başına çözmeyebilir. Kapanma noktası, hat uzunluğu ve hız koşullarını inceleriz. Üreticinin uygun darbe sönümleyici ve yerleşim verisini kullanır, farklı ürünün sınırlı uygulama tablosunu genel tesisat kuralı yapmayız. Sorunu mümkünse hızlı basınç kaydıyla gerçek vana davranışına bağlarız.

Kontrol: Ani kapanan cihaz, akış koşulu ve basınç dalgası birlikte incelenir; sönümleyici seçimi üreticinin uygulama kapsamından doğrulanır.

Testte sıcaklık değişimi basınç yorumunu etkiler — ayrıntılar

REHAU teknik bilgileri boru ailesine göre test sürecini ve su-ortam sıcaklığı uyumunu ayrı tarif eder. Sıcaklık değişimi veya borunun test sırasındaki davranışı basınç okumalarını etkileyebilir. Test basıncı ve süresini başka ürünün tablosundan taşımayız. Kalibre ölçüm, sıcaklık kaydı ve görsel birleşim kontrolünü birlikte kullanırız. Basıncın değişmesini otomatik kaçak saymadan, sızdırmazlık sonucunu gerçek sistem prosedürüne göre değerlendiririz.

Kontrol: Ürün ailesi, test ortamı, sıcaklık uyumu, süre ve basınç okumaları kaydedilir; birleşimler ayrıca gözle kontrol edilir.

Son yıkama ve bekleme süresi hijyen planının parçasıdır — ayrıntılar

Basınç testi montajdaki kirin uzaklaştığını göstermez. REHAU kılavuzu yıkamayı ayrı işlem olarak tarif eder; hizmete alma öncesi bekleme koşullarını da ele alır. Kolların yıkanmasını ve çıkarılan bileşenlerin tekrar doğru kurulmasını kontrol ederiz. Kullanılmayan kör kolları azaltır, etaplı işletmede suyun uzun süre beklediği bölgeleri belirleriz. Genel bir yıkama süresini her binaya vermeden ürün ve işletme planıyla uygun işlemi oluştururuz.

Kontrol: Her kullanım kolunun yıkama ve hizmete alma kaydı tutulur; bekleyen su ve kullanılmayan kollar proje hijyen planıyla ele alınır.

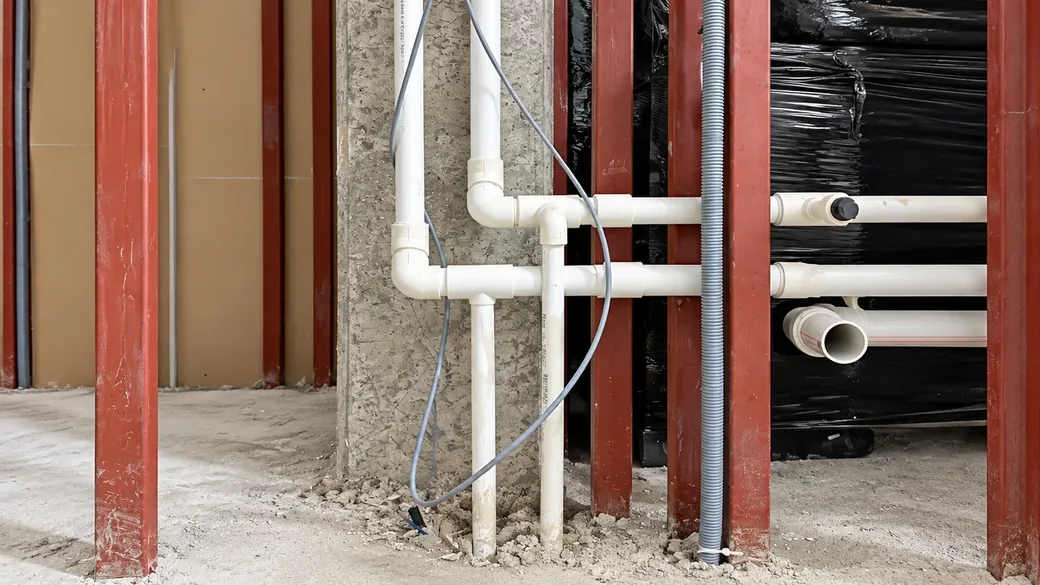

Duvar içindeki temiz su ve atık su tesisatını döşedik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: temiz su ve atık su hatlarının döşenmesi.

Scala Restoran

Kontroller ve teslim

Temiz su dağıtımında ürün seçimi ve basınç test sonucu, ilgili ürün ve saha kayıtlarıyla ayrıca doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Pik kullanımda hangi basınçlar karşılaştırılır?

Örnek seçim tablosu gerçek ölçüm ve kullanım noktası ürün sınırlarıyla tamamlanır.

NoktaPik kullanımda kayıtKarar karşılaştırması
Giriş
Aynı kullanım anında kaynak basıncı ve debi
Kaynağın talebi sağlayıp sağlamadığı değerlendirilir.
Kritik uç
Uzak veya yüksek kattaki kullanım noktasında kalan basınç
Cihazın izin verilen en düşük dinamik basıncıyla karşılaştırılır.
Alt kat
Pik ve düşük tüketimdeki basınç
Kullanım noktasının izin verilen üst basıncıyla karşılaştırılır; bölgeleme/düşürücü incelenir.

Kolektör ve riskli bağlantılar ayrı izlenir

Kavramsal temiz su kolektörü ve bağlantı riskleri

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek şemadır; gerçek saha fotoğrafı, vana konumu veya her riskte aynı koruma cihazı önerisi değildir.

  1. Temiz su girişi

    Kaynak ve basınç koşulu.

  2. Dağıtım kolektörü

    Kollar ve vana kimlikleri.

  3. Normal kullanım kolu

    Ürün ve kullanım gereksinimi.

  4. Proses / hortum bağlantısı

    Geri sifonlama ve ters basınç riski ayrı değerlendirilir.

  5. Yeniden kullanım suyu ilişkisi

    Kirlenme riski ve uygun ayırma/koruma çözümü belirlenir.

Bağlantılar

  • Temiz su girişi öğesinden Dağıtım kolektörü öğesine bağlantıTemiz su
  • Dağıtım kolektörü öğesinden Normal kullanım kolu öğesine bağlantıDağıtım
  • Dağıtım kolektörü öğesinden Proses / hortum bağlantısı öğesine bağlantıRisk türüne uygun koruma
  • Dağıtım kolektörü öğesinden Yeniden kullanım suyu ilişkisi öğesine bağlantıRisk türüne uygun ayırma

Kontroller ve Teslim

Ürün ve birleşim kontrolü

Boru ve bağlantı ailesiyle montaj takımlarının uyumunu kontrol ediyoruz. Birleşimlerin görsel işaretlerini ve izole edilen bileşenleri ürün prosedürüyle eşleştirerek testten önce kayıt altına alıyoruz.

Sızdırmazlık deneyi

Sisteme uygun test basıncı, ortamı ve süreyi uyguluyoruz. Su-ortam sıcaklığı ile kalibre basınç okumalarını kaydedip basınç sonucunu görsel birleşim kontrolüyle birlikte değerlendiriyoruz.

Yıkama ve dinamik basınç

Kolları kontrollü sırayla yıkıyoruz. Pik kullanım senaryosunda giriş ve kritik uç basınçlarını ölçüp temizleme işlemiyle hidrolik yeterliliğin farklı teslim kontrolleri olduğunu ayrı kaydediyoruz.

Koruma ve kullanım teslimi

Geri akış koruması, basınç düşürücü ve erişim alanlarını işletmeyle kontrol ediyoruz. Son şema, vana kimlikleri, bakım ihtiyacı ve bekleyen bölgelerin hizmete alma planı teslim ediliyor.

Test, kol yıkama ve hizmete alma ayrı kayıtlardır

Örnek dosya içeriği gerçek ürün prosedürü ve işletme hijyen planıyla doldurulur.

Teslim satırıÜrün ailesiSıcaklık / bekleme bilgisiKayıt içeriği
Sızdırmazlık testi
Boru, bağlantı ve test prosedürü sürümü
Su/ortam sıcaklığı ve test süresi yazılır.
Test bölgesi, ortam, kalibre basınç okumaları ve görsel birleşim kontrolü
Kol bazında yıkama
Kol/ürün kimliği ve uygun yıkama yöntemi
Yıkama tarihi ve önceki bekleme süresi yazılır.
Her kolun yıkama sonucu ve çıkarılan bileşenlerin doğru geri kurulması
Etaplı hizmete alma
Etap ve vana kimlikleri
Kullanım başlangıcı ve bekleyen bölgelerin süresi yazılır.
Kullanıma açılan kollar, bekleyen su planı ve işletme sorumlusu

Test sızdırmazlığı, yıkama montaj kirinin uzaklaştırılmasını kontrol eder; biri diğerinin yerine geçmez.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Geberit — FlowFit planlama ve montaj kılavuzu
  2. REHAU — RAUTITAN teknik bilgiler, test ve yıkama
  3. Watts — Geri akış koruması seçim koşulları
  4. Watts — Su darbesinin mekanizması ve sönümleyiciler

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Musluk kapalıyken basınç iyiyse dağıtım yeterli midir?

Statik basınç tek başına yeterlilik göstermez. Pik tüketimde boru, sayaç ve filtre kayıpları artar; uzak cihazda basınç azalabilir. Kaynak ve kritik uç basıncını aynı kullanım senaryosunda ölçeriz. Cihazın dinamik ihtiyacını kot farkıyla birlikte karşılaştırarak pompa ile dağıtım hattının hangi kısmına müdahale gerektiğini ayırırız.

Bütün muslukların debisini toplayıp boru seçilebilir mi?

Bu toplam her kullanımda gerçek pik talebi temsil etmeyebilir. Bina işlevi, armatür türü ve birlikte kullanım örüntüsü önemlidir. Günlük tüketim de ayrı bir hacim hesabıdır. Tasarım esasına uygun eşzamanlılık yöntemi kullanır; ana hat ve bileşenleri belirlenen debideki basınç kayıplarıyla birlikte seçeriz.

Bir çekvalf temiz suyu her bağlantıda korur mu?

Koruma cihazının tipi çapraz bağlantının riskine ve ters akış mekanizmasına bağlıdır. Kaynak basıncı düşmesiyle oluşan geri sifonlama ve karşı sistemin yüksek basıncı ayrı değerlendirilir. Uygun ürün veya hava aralığı seçilir. Her çekvalfi bütün kullanım risklerine eşdeğer saymadan bakım ve test gereksinimlerini de planlarız.

Basınç düşürmek su darbesini tamamen giderir mi?

Sürekli yüksek basınç ile hızlı vana kapanmasının oluşturduğu dalga aynı koşul değildir. Hat hızı, uzunluğu ve kapanan cihaz incelenmelidir. Uygun darbe sönümleyicinin boyutu ve konumu üretici verisiyle belirlenir. Gerçek kapanma davranışını izleyerek yalnız genel basınç ayarını değiştirmeyi kesin çözüm olarak sunmayız.

Basınç testi bitince suyu kullanıma açabilir miyiz?

Test sızdırmazlığı kontrol eder; montaj kirini uzaklaştırmaz. Sistemin uygun biçimde yıkanması, çıkarılan bileşenlerin geri takılması ve bekleme koşullarının değerlendirilmesi gerekir. Özellikle etaplı yapılarda bazı kollar uzun süre kullanılmayabilir. Ürün prosedürü ve işletme hijyen planına göre testten ayrı hizmete alma kaydı oluştururuz.
