Bina Atık Su Tesisatı

Bina atık su tesisatında kot, kolon havalığı ve bakım erişimi birlikte çözülür. SCA Mühendislik hattı gerçek cihaz kullanımına göre planlar; eğimi ve boşaltım davranışını kapatma öncesinde kontrol ederek son güzergâhı teslim eder.

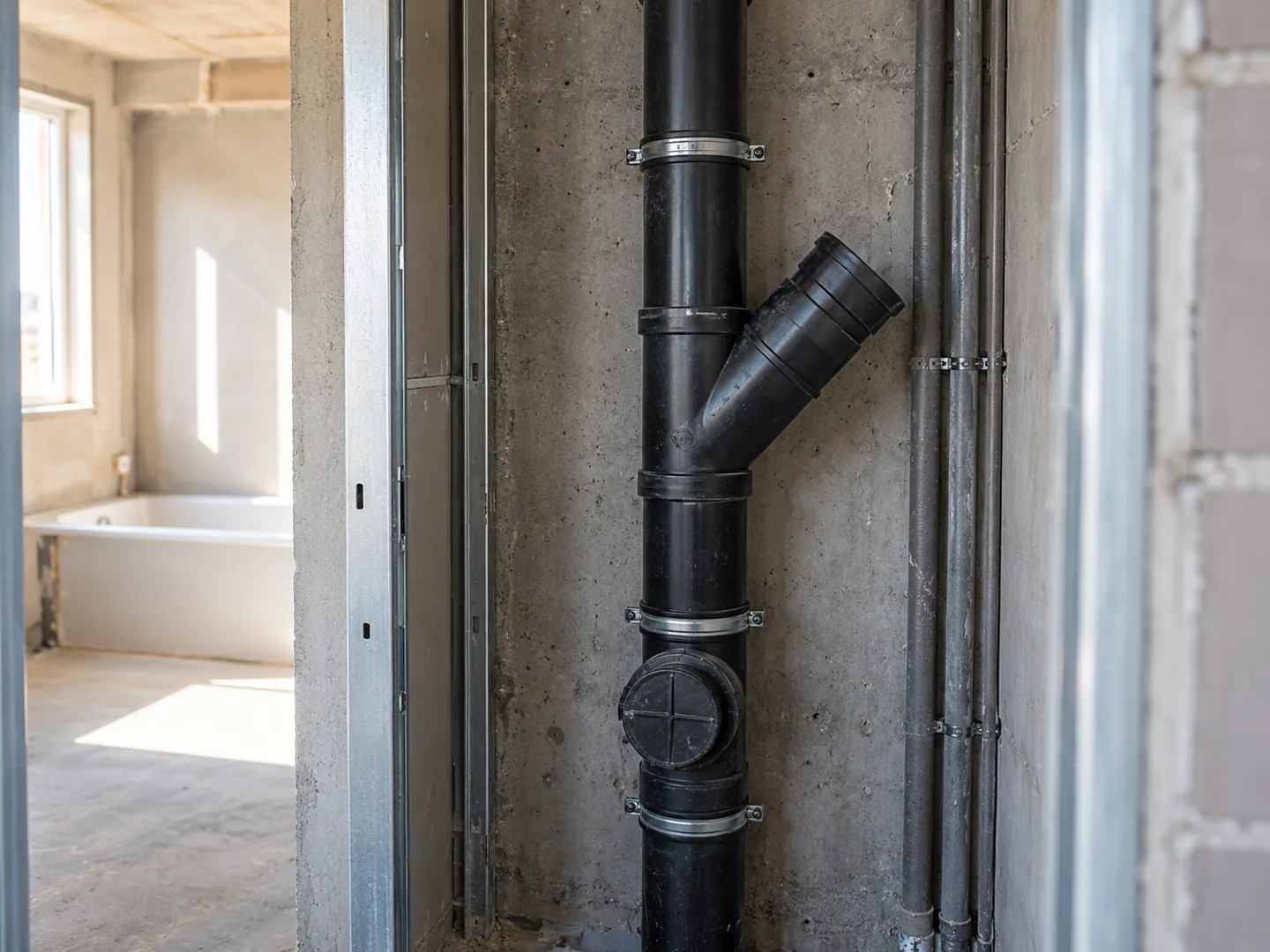

Yapı şaftındaki atık su kolonu, branşman ve kapalı temizleme ağzını gösteren temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Atık su hattının uygulama ve teslim kapsamı

Akış, sifon suyu ve erişim aynı tesisat planında değerlendirilir.

Hizmette ele alınan işler

  • Cihaz, kolon ve bina bağlantı kotlarının incelenmesi
  • Boru, birleşim, havalık, askı ve temizleme erişiminin planlanması
  • Kapatma öncesi kot, ürüne uygun sızdırmazlık ve boşaltım kontrolleri

Kapsamın sınırları

  • Geri taşma/terfi ihtiyacı gerçek kot ve kullanım koşuluyla ayrı seçilir.
  • Mevcut yapı ve şaft müdahalesi ilgili uygulama ekipleriyle koordine edilir.

Metraj kadar kot çözümü ve erişim maliyeti etkiler

Atık su tesisatı teklifini yalnız boru metre fiyatından oluşturmuyoruz. Çap, ürün sistemi ve birleşim yöntemiyle birlikte şaft erişimini, askıları, geçişleri ve genleşme ayrıntılarını metraja alıyoruz. Bodrum terfisi veya geri taşma koruması gereksinimini gerçek kotlardan belirliyoruz. Kullanımın sürdüğü yapılarda çalışma bölgesini ve geçici kullanım planını açıkça belirler; test, temizleme erişimi ve son çizimleri teslim kapsamına ekleriz.

  • Çap, malzeme ve birleşim sistemi
  • Kot/güzergâh, askı ve yapı geçişleri
  • Terfi veya geri taşma koruma düzeni
  • İşletme kesintisi, test ve son çizimler

Teklif İçin Gerekli Bilgiler

  • Cihaz listesi ve kullanım yoğunluğu
  • Cihaz, kolon ve bina bağlantı kotları
  • Mevcut şaft/güzergâh ve koku/tıkanma kayıtları
  • Malzeme, erişim ve işletme kesintisi koşulları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Bir borunun suyu geçirmesi, bütün drenaj sisteminin doğru çalıştığını göstermeyebilir. Aynı kolona farklı katlardan boşaltım geldiğinde boru içindeki hava hareketi ve basınç değişir. Yakındaki sifonlarda su seviyesi oynaması veya koku oluşması yalnız bir conta problemi değildir. Kolon, yatay bağlantılar ve havalık düzeni birlikte değerlendirilir. Özellikle tadilatta yeni cihaz eklerken mevcut kolonun bağlantı biçimini ve alt kattaki dönüşlerini de inceleriz.

Drenaj hattında mimari kotlar sonradan değişirse proje üzerindeki eğim sahada korunamayabilir. Döşeme, asma tavan ve çıkış noktası arasındaki gerçek mesafeyi ölçerek hattın tamamını çözeriz. Temizleme kapağını çizimde göstermekle yetinmeyip kapağın açılabileceği ve müdahale ekipmanının kullanılabileceği alanı bırakırız. Bakım ihtiyacını, ses aktarımını ve boru malzemesinin sıcak boşaltımlardaki uzamasını montaj yöntemiyle birlikte ele alırız.

Kot zincirini kuruyoruz
Cihaz çıkışından bina bağlantısına kadar boru taban kotlarını izliyor; yerel ters eğimi, çakışmayı ve erişilemeyen dönüşleri kapatma öncesinde gideriyoruz.
Sifon suyunu koruyoruz
Kolondaki hava ve su hareketini birlikte değerlendiriyor; havalık düzenini ve bağlantı tipini koku bariyerinin işletmede korunacağı biçimde seçiyoruz.
Bakımı ulaşılabilir kılıyoruz
Temizleme noktalarını gerçek müdahale güzergâhıyla eşleştiriyor; askı, kapak ve şaft düzenini işletmenin hattı açıp temizleyebilmesini sağlayacak şekilde kuruyoruz.

Uzun yatay hattın sınırlı tavan kotu

Cihaz ve çıkış kotlarını ölçerek gerekli düşümü güzergâha dağıtıyoruz. Kiriş geçişini yalnız çizgi çakışması olarak çözmüyor; bağlantı parçaları, askı ve temizleme kapağı için yer ayırıyoruz. Hattın tamamındaki boru taban kotlarını uygulamadan önce kontrol ederek son noktada eğimi kaybetmeyi önlüyoruz.

  • Başlangıç ve bitiş taban kotları
  • Ara desteklerde ters eğim
  • Temizleme kapağı müdahale alanı

Seçimi ve Kapsamı Etkileyen Veriler

Hidrolik yük

İncelenen bilgi
Cihaz türleri, kullanım sıklığı ve eşzamanlı boşaltım
Karara etkisi
Kolon ve yatay hattın çapı, bağlantıları ve hava yolu birlikte seçilir.

Kot

İncelenen bilgi
Cihaz çıkışları, kirişler ve kanalizasyon bağlantısı
Karara etkisi
Güzergâhın düşümü ve geri taşma koşulu gerçek seviyeler üzerinden çözülür.

Malzeme

İncelenen bilgi
Boşaltım sıcaklığı, akustik ihtiyaç ve montaj alanı
Karara etkisi
Boru, birleşim, genleşme ve askı yöntemi uyumlu sistem olarak belirlenir.

Bakım

İncelenen bilgi
Şaft erişimi, kapaklar ve müdahale güzergâhı
Karara etkisi
Temizleme ve gerektiğinde terfi ekipmanına bakım yapılabilecek alan ayrılır.

Sistem Seçiminde Teknik Koşullar

Sifonun su bariyeri basınç dengesine bağlıdır

Sifonun su seviyesi, farklı cihazların boşaltımı ve kolon basıncıyla birlikte incelenir.

Havalık, mahal egzozuyla aynı görevde değildir

Atık su havalığı boru basıncını dengeler; mahal egzozu farklı bir görevi karşılar.

Eğim, tüm hat boyunca taban kotundan ölçülür

Hat eğimi başlangıç/bitiş kadar ara destek taban kotlarında da doğrulanır.

Kolon dibi ve bağlantı geometrisi basıncı değiştirir

Kolon dibi, dönüş ve yakın cihaz bağlantıları aynı hidrolik düzenin parçasıdır.

Askı yöntemi hem genleşmeyi hem sesi etkiler

Askı ve kelepçe, borunun genleşme ve ses aktarımını etkiler.

Temizleme erişimi ve geri taşma ayrı tasarım kararlarıdır

Temizleme erişimi ve bodrum geri taşma koruması ayrı kararlar olarak planlanır.

Geometrik hat eğimi

i = Δz / L

Δz
Boru tabanının başlangıç-bitiş kot farkı
L
Yatay izdüşüm uzunluğu
i
Birim uzunluk başına düşüm; yüzde için 100 ile çarpılır

Bu ilişki bir geometrik kontroldür; gerekli eğim ve çapı tek başına belirlemez. Ara noktalarda ters eğim ayrıca ölçülür.

Sifonun su bariyeri basınç dengesine bağlıdır — ayrıntılar

Sifon içindeki su, kanalizasyon gazının mahale geçmesini sınırlayan bariyerdir. Kolondaki aşırı negatif basınç suyu çekebilir; pozitif basınç da suyu cihaz yönüne zorlayabilir. Geberit drenaj açıklamaları kolon ve bağlantı geometrisinin bu davranışı etkilediğini gösterir. Bu nedenle kokuyu yalnız kaçak conta üzerinden araştırmayız. Hava yolunu, eşzamanlı boşaltımları ve bağlantı düzenini inceleyip sifon seviyesini gerçek kullanım sırasında izleriz.

Kontrol: Farklı kat ve cihazlardan boşaltım sırasında sifon su seviyesi, hava hareketi ve bağlantı düzeni birlikte kontrol edilir.

Havalık, mahal egzozuyla aynı görevde değildir — ayrıntılar

Drenaj havalığı boru içindeki basıncı dengeleyen hava yoludur; banyo egzozu ise odanın havasını taşır. Birinin bulunması diğerinin görevini karşılamaz. Kolonun kapasitesi, cihazların ne zaman ve birlikte nasıl su boşalttığı, kullanım sıklığı ve bağlantı geometrisiyle birlikte ele alınır. Özel üretici kolon teknolojilerinin havalık gereksinimleri de kendi sistem kuralına bağlıdır. Bir özel parçanın avantajını geleneksel tüm boru hatlarına taşımadan seçilmiş drenaj düzeninin hava yolunu gösteririz.

Kontrol: Mahal egzozu ile drenaj havalığı ayrı izlenir; özel kolon çözümünün bağlantıları yalnız kendi üretici sistem kurallarıyla seçilir.

Eğim, tüm hat boyunca taban kotundan ölçülür — ayrıntılar

Yatay drenajda eğim yalnız başlangıç ve bitiş arasındaki ortalama fark değildir. Askılar arasında sarkan veya bir bağlantıda ters dönen boru yerel birikim oluşturabilir. Projenin çap, debi ve malzemeye göre belirlediği eğimi gerçek boru taban kotlarından kontrol ederiz. Her hatta tek bir yüzde vermeyiz. Döşeme kapandıktan sonra düzeltmesi zor olan yerel kot hatalarını montaj ve destek düzeni tamamlanınca yeniden ölçeriz.

Kontrol: Proje eğimi, bağlantı parçaları ve ara desteklerdeki gerçek taban kotlarıyla doğrulanır; ortalama düşüm yerel ters eğimi gizlemez.

Kolon dibi ve bağlantı geometrisi basıncı değiştirir — ayrıntılar

Düşey akışın yataya döndüğü bölgede akış yönü ve hava hareketi değişir. Bu bölgeye gelişigüzel yakın cihaz bağlantısı eklemek boşaltım ve basınç davranışını etkileyebilir. Kolon dibi, yatay toplama hattı ve kat bağlantılarını birlikte değerlendiririz. Özel Sovent veya benzeri parçalar kendi sistem bileşenleri ve kurallarıyla çalışır; bir parçayı mevcut hatta eklemenin aynı hidrolik sonucu sağlayacağını varsaymadan gerçek çözümü projelendiririz.

Kontrol: Kolon dibi, dönüş ve yakın cihaz bağlantıları seçilen sistemin hidrolik kurallarıyla birlikte değerlendirilir; parça değişimi tek başına yeterli sayılmaz.

Askı yöntemi hem genleşmeyi hem sesi etkiler — ayrıntılar

Atık su sıcaklığı değiştiğinde borunun boyu malzemesine göre değişir. Sabit ve kayar noktaların görevi aynı değildir; kontrolsüz sıkılmış kelepçeler uzama gerilimini yapıya taşıyabilir. Geberit kılavuzu kayar ve rijit montajın farklı kuvvet aktarımını açıklar. Askı aralıkları ve genleşme çözümünü seçilen ürünle belirleriz. Akustik boru kullanıldığında da kelepçe ve yapı temasını inceleyerek borunun etiketinden bağımsız ses köprülerini araştırırız.

Kontrol: Sabit/kayar noktalar, genleşme boşluğu ve kelepçe-yapı temasları seçilmiş malzeme sistemine göre montaj sırasında birlikte kontrol edilir.

Temizleme erişimi ve geri taşma ayrı tasarım kararlarıdır — ayrıntılar

Temizleme kapağı tıkanıklığa müdahale için kullanılır; kanalizasyonun geri yükselmesini tek başına önlemez. Geri taşma riski, cihaz kotu ve bina bağlantısı üzerinden değerlendirilir. Seçilecek terfi veya koruma elemanının kullanım türü ve üretici sınırları incelenir. Kapağın önündeki erişimi ve müdahale güzergâhını ayrıca planlarız. Böylece bakım yapılabilirliği ile bodrum taşma korumasını aynı çizimde gösterir, fakat iki farklı görevi birbirine karıştırmayız.

Kontrol: Kapağın açılma ve temizleme güzergâhı ile geri taşma koruma çözümü ayrı doğrulanır; cihaz kotları bağlantı referansıyla karşılaştırılır.

Duvar içindeki temiz su ve atık su tesisatını döşedik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: temiz su ve atık su hatlarının döşenmesi.

Scala Restoran

Bina atık su tesisatında kot bilgileri gerçek saha ölçüm kaydına dayanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Hangi atık su ihtiyacını çözüyorsunuz?

Yeni yapıda kot çözümü

Başlangıç/bitiş ve ara destek taban kotları ile temizleme erişimi birlikte kontrol edilir.

İşletmede sifon sesi veya koku

Eşzamanlı boşaltım, sifon su seviyesi, kolon bağlantısı ve havalık araştırılır.

Bodrumda geri taşma

Geri taşma referansı ve cihaz kotlarıyla terfi/koruma uygunluğu belirlenir; arıza ve bakım erişimi ayrı kontrol edilir.

Kolon havalığı, kolon dibi ve temizleme kapağı

Ölçeksiz kolon havalığı, dip dönüşü ve temizleme kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Scala Restoran fotoğrafının temiz su ve atık su hatlarının döşenmesi kapsamına eklenen ayrı bir kavramsal kesittir. Düşey kolon üstte havalığa devam eder; alttaki dönüş yatay hatta bağlanır ve temizleme erişimi ayrı gösterilir. Gerçek çap, kat bağlantısı mesafesi, dönüş geometrisi ve havalık çözümü seçilen sistemin hesabından alınır. Drenaj havalığı mahal egzozu değildir.

  1. Kolon havalığı

    Boru içindeki basınç dengesinin hava yolu.

  2. Cihaz / sifon

    Eşzamanlı boşaltım ve su bariyeri.

  3. Düşey kolon

    Kat bağlantıları ve hava/su hareketi.

  4. Kolon dibi / yatay hat

    Dönüş geometrisi ve yakın bağlantılar.

  5. Bakım kapağı

    Temizleme kapağının açılma ve müdahale yolu korunur.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz kolon havalığı, dip dönüşü ve temizleme kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Çatı / üst sınırDöşemeHavalıkCihazSifon / bağlantıKapakMüdahale1Kolon havalığı2Cihaz / sifon3Düşey kolon4Kolon dibi / yatayhat5Bakım kapağı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kot ölçümü ve bakım kapağı planı

Örnek ölçüm tablosu gerçek ölçülen kotlarla doldurulur.

Ölçeksiz kot noktaları ve temizleme kapağı erişim planı

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Üstte başlangıç, ara destek ve bitiş taban kotlarının ölçüm sırası; altta aynı ara noktanın kapak açılma ve müdahale alanı plan görünüşü gösterilir. Bunlar aynı örnek hattın iki görünüşüdür. Çizimdeki eğim, kapak açısı ve taralı alan ölçeksizdir; gerçek tabloya saha kotları, seçilmiş kapak detayı ve müdahale ekipmanı ölçüleri yazılır. Ortalama düşüm yerel ters eğimi doğrulamaz.

  1. Başlangıç kotu

    Cihaz çıkışı.

  2. Ara destek / bağlantı

    Yerel taban kotu.

  3. Bitiş kotu

    Bina bağlantısı.

  4. Bakım kapağı

    Temizleme kapağı açılabilir kalır.

  5. Müdahale alanı

    Temizleme ekipmanı erişimi ve yolu korunur.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz kot noktaları ve temizleme kapağı erişim planıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Yan görünüşPlan görünüşüKapakMüdahale alanıAçılma yolu1Başlangıç kotu2Ara destek /bağlantı3Bitiş kotu4Bakım kapağı5Müdahale alanı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

NoktaBoru taban kotuKontrol / kayıt
Başlangıç
Ölçülen kot ve referans yazılır.
Cihaz çıkışı ve proje düşümü karşılaştırılır.
Ara destek / bağlantı
Her kritik destek/bağlantı kotu yazılır.
Sarkma, yerel ters eğim ve çakışma kontrol edilir.
Bitiş
Bağlantı taban kotu yazılır.
Toplam düşüm ve çıkış uyumu doğrulanır.
Temizleme kapağı
Konum ve erişim alanı yazılır.
Kapağın açılması ve müdahale güzergâhı sahada gösterilir.

Kontroller ve teslim

Kontroller ve Teslim

Kapatma öncesi kot kontrolü

Boru taban kotlarını ve ara destekleri ölçüyoruz. Bağlantı yönleri, temizleme kapakları ve montaj sonrası düşüm proje üzerinden kontrol edilerek kapatma öncesinde kayıt altına alınıyor.

Birleşim ve sızdırmazlık kontrolü

Seçilen ürünün test yöntemiyle birleşimleri kontrol ediyoruz. Test bölgesi, kullanılan ortam ve uygulama koşulları kaydedilerek farklı boru sistemlerine aynı basınç değeri aktarılmıyor.

Gerçek boşaltım deneyi

İlgili cihazların boşaltımını birlikte deniyoruz. Akış, sifon seviyesi, ses ve alt bağlantı davranışı izleniyor; görülen sorunlar yalnız tek cihazı değiştirerek geçiştirilmiyor.

Bakım ve güzergâh teslimi

Temizleme noktalarını işletmeyle açarak kontrol ediyoruz. Son güzergâh, kot ve erişim bilgilerini teslim dosyasında açıkça gösteririz; sonraki tadilatlarda hat bu kayıtlardan izlenebilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Geberit — Drenaj sistemlerinin planlama ve montaj kılavuzu
  2. Geberit — Atık su hidroliği ve sifon davranışı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Lavaboda koku varsa sifonu değiştirmek yeterli mi?

Sifonun kendisi ve bağlantısı incelenir; fakat su bariyerini kolon basıncı veya uzun süre kullanılmama da etkileyebilir. Başka cihazlar boşalırken su seviyesini izleriz. Havalık ve bağlantı geometrisini birlikte kontrol ederek koku nedenini ayırırız. Yeni sifon takılmasının alttaki hidrolik problemi otomatik çözmesini beklemeyiz.

Daha büyük boru tıkanmayı her zaman azaltır mı?

Çap artışı tek başına çözüm değildir. Gerçek boşaltım, eğim, bağlantı geometrisi ve bakım erişimi birlikte incelenir. Yerel ters eğim veya yanlış dönüş büyük boruda da sorun oluşturabilir. Mevcut hattın kotlarını ve kullanım yüklerini alarak çapı proje hesabıyla seçer; gereksiz büyütmeyle şaft alanını tüketmeyiz.

Her yatay boruya aynı eğimi verebilir miyiz?

Gerekli eğim çap, kullanım yükü, malzeme ve seçilen tasarım esasına bağlıdır. Uygulamada yalnız iki uç arasındaki ortalamayı kontrol etmek yetmez; askılar arasında ters eğim oluşabilir. Gerçek taban kotlarını ölçeriz. Proje değerini hattın tamamında sağlayıp sağlamadığını kontrol ederek tek bir yüzdeyi bütün tesisata uygulamayız.

Bodrumdaki atık suya çekvalf eklemek yeterli olur mu?

Cihazların geri taşma seviyesine göre konumu ve atık su türü değerlendirilmelidir. Koruma elemanının kullanım sınırı, bakım ihtiyacı ve kapanırken boşaltım davranışı önemlidir. Bazı düzenlerde terfi çözümü gerekir. Bina bağlantısını ve cihaz kotlarını ölçerek uygun çözümü belirler; tüm bodrum çıkışlarına aynı vana seçimini yapmayız.

Sessiz boru kullanırsak bütün ses gider mi?

Boru malzemesi ses performansının yalnız bir bölümüdür. Kelepçe, duvar teması, şaft yapısı ve akış geometrisi de sesi aktarır. Sabit/kayar montaj ile genleşmeyi kontrol ederiz. Ürünün akustik özelliğini uygun askı ve yapı ayrıntılarıyla tamamlar; katalog sonucunu farklı bina koşullarında doğrudan aynı kabul etmeyiz.
