Mekanik Tesisatta Sismik Askı ve Sabitleme

Sismik askı ve sabitlemede yük, mekanik elemandan taşıyıcı yapıya kadar izlenir. SCA Mühendislik yük ve hareket koşullarını sorumlu tasarım ekibiyle koordine eder; ürün, geometri ve montaj kayıtlarını aynı detayla eşleştirir.

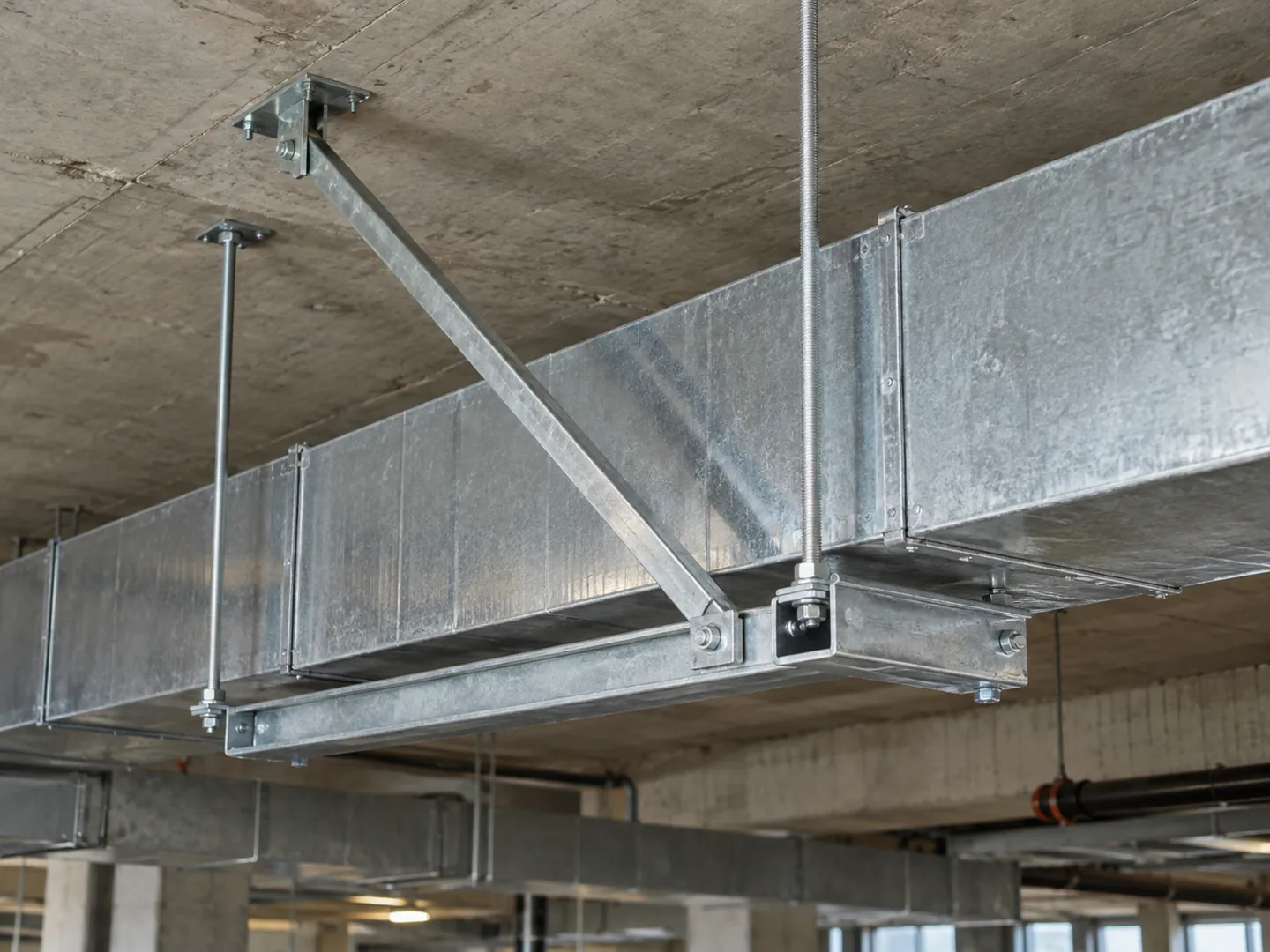

Yalıtımlı boru askısında trapez profiller, rijit çaprazlar ve beton tavan bağlantılarının temsili görseli.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Sismik uygulama ve tasarım koordinasyonu

Detaylar proje yükleri ve seçilmiş ürünlerden belirlenir.

Hizmette ele alınan işler

  • Boru/kanal, ekipman ve yapı geçişi yük/hareket bilgisi
  • Kelepçeden taşıyıcı malzemeye kesintisiz yük yolu
  • Ürün, ankraj ve son montaj/geometri kayıtları

Kapsamın sınırları

  • Taşıyıcı sistem tasarımından sorumlu mühendisle yük ve bağlantı kararları koordine edilir.
  • Normal titreşim, genleşme ve bakım erişimi korunur.

Profil metrajı değil, hesaplı bağlantı kapsamı fiyatlanır

Maliyet desteklenecek elemanların yükü, yönleri ve bağlanacağı taşıyıcı malzemeye göre değişir. Ankraj ürünü, gerçek gömme/kenar koşulu ve erişim montaj işini etkiler. Titreşimli ekipman ve hareketli geçiş ayrıntıları ayrıca çözülür. Teklifte tasarım koordinasyonu, ürün sistemi ve kontrol kayıtlarını açıklar; yalnız metre profil fiyatından yapılacak kıyasın yük yolu, ankraj uygunluğu ve saha doğrulaması farklarını gizlemesine izin vermeyiz.

  • Eleman yükü ve destek yönleri
  • Ankraj, taşıyıcı malzeme ve gerçek geometri
  • Ekipman, hareket ve servis ayrıntıları
  • Tasarım koordinasyonu ve montaj kontrolü

Teklif İçin Gerekli Bilgiler

  • Taşıyıcı tasarım koşulları ve koordinasyon sorumluları
  • Tesisat/ekipman yükleri ve destek güzergâhları
  • Taşıyıcı malzeme, ankraj alanı ve mevcut bağlantılar
  • Titreşim, genleşme ve göreli hareket gereksinimleri

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Düşey askı borunun ağırlığını taşır; sismik destek hareket yönlerindeki yük için farklı görev üstlenir. Bir ankrajın uygun kapasitesi bütün çapraz sisteminin yeterli olduğunu göstermez. Hilti teknik eki ankraj hesabıyla çaprazın diğer bileşenlerini ayrı tutar. Bu ayrımı uygulamaya taşırız. Boru, kelepçe, çapraz, bağlantı ve yapı arasındaki zinciri inceler; tek parçanın ürün belgesini bütün tesisatın performansı olarak sunmadan tasarım kararını gerçek montajla eşleştiririz.

Titreşim izolasyonu, termal hareket ve depremde beklenen yer değiştirme birlikte ele alınmalıdır. Rijit bağlamak bazı hareket ihtiyaçlarını bozabilir; tamamen serbest bırakmak da beklenen sismik sınırlamayı sağlamayabilir. Cihaz bağlantıları ve bina hareketli geçişlerini gerçek ihtiyaçtan seçeriz. Projede kullanılan tasarım esasları, onaylı ürünler ve sorumlu mühendis kararlarını uygulamaya aktarırız. Evrensel bir destek aralığı veya çapraz açı vermek yerine yük ve ürün şartlarıyla çözülen detayları kontrol ederiz.

Yük yolunu tamamlıyoruz
Mekanik elemandan yapı ankrajına kadar her bileşenin görevini inceliyor; güçlü bir ankrajın diğer bağlantıların kapasitesini otomatik tamamladığını varsaymıyoruz.
Ankrajı bağlanacağı taşıyıcı malzemeye göre seçiyoruz
Taşıyıcı malzeme, çatlak koşulu, kenar mesafesi ve montaj ölçülerini gerçek ankraj verisiyle karşılaştırıyor; taşıyıcı malzeme değişimini proje kararına geri taşıyoruz.
Hareket gereksinimini koruyoruz
Titreşim, genleşme ve göreli yer değiştirmeyi ayrı belirliyor; sismik sınırlama ile tesisatın normal hareket ihtiyaçlarını aynı detayda koordine ediyoruz.

Mevcut düşey askılara sismik destek eklenmesi

Tesisat ağırlığı, destek yönleri ve taşıyıcı bağlantıları belirleniyor. Mevcut askının görevini yeni çaprazlarla karıştırmadan yük yolunu çözüyoruz. Kelepçe, bağlantı ve ankraj kapasitesini birlikte kontrol edip montajın çevredeki hatlara ve servis erişimine etkisini değerlendiriyoruz.

  • Eleman yükü ve destek yönleri
  • Kelepçeden yapıya kesintisiz yük yolu
  • Çevre hat ve bakım açıklığı

Seçimi ve Kapsamı Etkileyen Veriler

Tasarım

İncelenen bilgi
Yapı koşulu, eleman yükü ve gereken hareketler
Karara etkisi
Sismik detay ve taşıyıcı sistem tasarımından sorumlu mühendisle koordinasyon belirlenir.

Yük yolu

İncelenen bilgi
Kelepçe, çapraz, bağlantı ve ankraj geometrisi
Karara etkisi
Her bileşenin gerçek düzen içindeki kapasitesi birlikte kontrol edilir.

Taşıyıcı malzeme

İncelenen bilgi
Malzeme, gömme, kenar ve aks mesafeleri
Karara etkisi
Ankraj ürün ve montajı saha koşuluyla eşleştirilir.

Doğrulama

İncelenen bilgi
Ürün prosedürü, montaj kayıtları ve son ölçüler
Karara etkisi
Kontrol ve değişikliklerin yeniden değerlendirme kapsamı belirlenir.

Sistem Seçiminde Teknik Koşullar

Düşey askı ve sismik çapraz farklı görev taşır

Yerçekimi askısı ile enine/boyuna sismik desteklerin görevleri ayrılır.

Ankraj kapasitesi bütün çapraz sisteminin kapasitesi değildir

Kelepçe, çapraz, bağlantı ve ankraj aynı yük yolunda birlikte kontrol edilir.

Taşıyıcı malzeme, gömme ve kenar koşulu ankraj sonucunu değiştirir

Ankraj seçimi gerçek taşıyıcı malzeme, gömme ve kenar koşuluna bağlıdır.

Çapraz açısı bağlantı kuvvetini etkiler

Çaprazın sahadaki açı ve konum değişikliği kuvvet hesabına geri taşınır.

Normal hareket ve deprem hareketi birlikte koordine edilir

Titreşim, genleşme ve yapı hareketi sismik sınırlamayla birlikte koordine edilir.

Montaj doğrulaması hesap girdilerini sahada korur

Ürün ve montaj kayıtları onaylı geometrinin sahada korunduğunu doğrular.

Düşey askı ve sismik çapraz farklı görev taşır — ayrıntılar

Düşey askı yerçekimi yükünü taşırken enine ve boyuna çaprazlar deprem hareketindeki yük yoluna katılır. Hilti teknik eki bu görevleri ayrı tanımlar. Mevcut askının bulunması her yöndeki sismik gereksinimin tamamlandığı anlamına gelmez. Eleman kütlesi, destek konumu ve proje tasarım koşulunu alırız. Boru, kanal veya ekipmanın yükünü gerçek yönlerde yapı bağlantısına aktaracak düzeni sorumlu tasarımla koordine ederek uygulama detayını belirleriz.

Kontrol: Yerçekimi askısı ve sismik destek yönleri ayrı gösterilir; eleman yükü ve proje koşulu taşıyıcı tasarımla birlikte belirlenir.

Ankraj kapasitesi bütün çapraz sisteminin kapasitesi değildir — ayrıntılar

Hilti ankraj teknik eki, ankrajın dayanım değerlendirmesinin çapraz menteşesi ve diğer parçaların yeterliliğini kapsamadığını açıklar. Bu nedenle sistemin en zayıf bağlantısını araştırırız. Kelepçe, profil, bağlantı parçası ve ankraj aynı yük yolu içinde kontrol edilir. Üretici çizelgesindeki ankraj sonucu farklı montaj geometrisine taşınmaz. Bütün bileşenleri gerçek düzen ve tasarım yükleriyle eşleştirerek tek ürünün uygunluk verisini toplam sistem onayı gibi kullanmayız.

Kontrol: Kelepçe, çapraz, bağlantı ve ankrajın kapasiteleri gerçek yük/geometriyle birlikte kontrol edilir; tek ürün sonucu bütün sistem yerine geçmez.

Taşıyıcı malzeme, gömme ve kenar koşulu ankraj sonucunu değiştirir — ayrıntılar

Ankraj hesabı taşıyıcı malzeme, beton koşulu, gömme ve kenar/aks mesafeleri gibi girdilere bağlıdır. Hilti sismik tasarım belgeleri ürün uygunluğunu bu koşullarla birlikte ele alır. Sahadaki malzemeyi ve gerçek montaj alanını doğrularız. Hesapta verilen beton bağlantısını gelişigüzel farklı taşıyıcı malzeme üzerinde kurmayız. Delik, montaj ve tork işlemlerini gerçek ankraj kılavuzuyla uygular; sahadaki ölçü değişimini tasarım kontrolüne geri taşırız.

Kontrol: Taşıyıcı malzeme, ürün, gömme, kenar/aks mesafesi ve montaj işlemleri gerçek tasarım ile karşılaştırılır; değişen koşullar tekrar değerlendirilir.

Çapraz açısı bağlantı kuvvetini etkiler — ayrıntılar

Çaprazın açısı yükün bağlantıya aktarılma biçimini değiştirir. Hilti teknik tablosunda geometri ve açı hesabın girdileridir. Bu nedenle bütün tesisat için tek açı veya destek aralığı söylemeyiz. Gerçek yük, yön ve ürün kapasitesine uygun detay seçilir. Sahada kiriş veya başka hat nedeniyle çaprazın yeri değişirse hesabın aynı kaldığını varsaymayız. Yeni geometrinin ankraj ve bağlantı kuvvetleriyle uygunluğunu kontrol ederek değişikliği kayıt altına alırız.

Kontrol: Çapraz açı ve bağlantı geometrisi hesapla eşleştirilir; sahadaki yer değişiminin ankraj/bağlantı kuvvetine etkisi yeniden kontrol edilir.

Normal hareket ve deprem hareketi birlikte koordine edilir — ayrıntılar

Tesisat termal uzama, cihaz titreşimi ve yapıdaki göreli hareketlerden etkilenebilir. Hilti hareketli geçiş açıklaması bölme içinden geçen elemanın hareketinin geçiş performansına etkisini ele alır. Destek ve esnek bağlantı görevlerini ayırırız. Ürünün izin verdiği hareket yönü ve sınırını gerçek veriden alırız. Sismik sınırlamayı kurarken borunun normal genleşmesini veya cihazın titreşim izolasyonunu bozmayacak ayrıntıyı tasarım ekibiyle koordine ederiz.

Kontrol: Titreşim, termal ve göreli yapı hareketleri ayrı alınır; destek, esnek bağlantı ve geçiş sisteminin izinleri aynı detayda doğrulanır.

Montaj doğrulaması hesap girdilerini sahada korur — ayrıntılar

Doğru hesap, yanlış ürün veya değişmiş gömme koşuluyla uygulanırsa tasarımın temelini kaybedebilir. Ürün kimliği, ankraj yeri ve montaj ölçülerini sahada kaydederiz. Tork veya diğer montaj kontrolünü gerçek ürün prosedüründen alırız. Fotoğraf ve son çizimleri destek kimlikleriyle eşleştiririz. Gerekli kontrol yöntemini ve varsa kabul koşullarını proje ile seçilen ürünün belgelerine göre belirler; montajın onaylı geometriyle uyumunu doğrularız.

Kontrol: Ürün, geometri ve montaj kayıtları son çizimle eşleştirilir; test yöntemi ve varsa kabul koşulu proje/ürün şartından alınır.

Koridor tavanına klima iç ünitelerini monte ettik.
SCA uygulama fotoğrafı

Proje: Kale Perlit Hadımköy Ofis / Yapılan iş: klima iç ünitelerinin koridor tavanına montajı. Sismik detay ayrıca örnek yük yolu ile açıklanır.

Kale Perlit Hadımköy Ofis

Sismik askı ve sabitleme uygulaması için ilgili onaylı proje detayı esas alınır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Desteklenecek eleman ve alınacak tasarım verisi

UygulamaYük / hareket bilgisi
Boru / kanal
Eleman kütlesi, doluluk/yalıtım ve proje enine/boyuna yük koşulları
Titreşim izolatörlü ekipman
Cihaz yükü, normal titreşim hareketi, depremde sınırlama ve bağlantı izinleri
Hareketli yapı geçişi
Taşıyıcı tasarımın göreli yer değiştirmesi, hareket yönü ve ürün kapasitesi

Mekanik elemandan taşıyıcı yapıya yük yolu

Kavramsal sismik bağlantı detayı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek yük yolu; hesaplanmış açı, aralık, ankraj veya kapasite seçimi değildir.

  1. Boru / kanal / cihaz

    Proje yükü ve hareket koşulu.

  2. Kelepçe / ekipman bağlantısı

    Elemandan kuvvet aktarımı.

  3. Çapraz ve bağlantı parçaları

    Gerçek geometri ve yön.

  4. Ankraj

    Ürün, gömme ve kenar koşulu.

  5. Taşıyıcı beton / çelik

    Sorumlu mühendisle doğrulanan malzeme ve bağlantı.

Bağlantılar

  • Boru / kanal / cihaz öğesinden Kelepçe / ekipman bağlantısı öğesine bağlantıYük aktarımı
  • Kelepçe / ekipman bağlantısı öğesinden Çapraz ve bağlantı parçaları öğesine bağlantıBileşen kapasitesi
  • Çapraz ve bağlantı parçaları öğesinden Ankraj öğesine bağlantıGeometriye bağlı kuvvet
  • Ankraj öğesinden Taşıyıcı beton / çelik öğesine bağlantıTaşıyıcıya aktarım

Her destek için ayrı montaj kontrol kaydı

AlanKaydedilecek bilgi
Destek kimliği
Son çizim ve fotoğrafla eşleşen kimlik
Ürün
Kelepçe, çapraz, bağlantı ve ankrajın gerçek ürünleri
Taşıyıcı malzeme
Gerçek beton/çelik koşulunun tasarımla uyumu
Gömme / kenar ölçüsü
Ürüne uygulanabilir saha ölçüleri
Geometri
Destek yönü, çapraz açı/konumu ve son bağlantı düzeni
Üretici kontrol kaydı
Uygulanabilir tork veya diğer prosedür; belgedeki kabul koşulu
Değişen saha koşulu
Malzeme/geometri değişikliğinin yeniden tasarım değerlendirmesi ve kararı

Kontroller ve teslim

Kontroller ve Teslim

Tasarım ve saha eşleştirmesi

Destek yönleri, yük yolu ve ürünleri onaylı tasarımla karşılaştırıyoruz. Gerçek taşıyıcı malzeme ve montaj alanı kontrol edilerek sahadaki değişiklikler uygulamadan önce değerlendirilmek üzere kaydediliyor.

Ankraj montaj kontrolü

Ürün kimliği, delik/gömme ölçüsü ve gereken montaj işlemlerini kontrol ediyoruz. Tork veya diğer prosedür sonuçları üretici talimatına göre kaydedilerek farklı ankrajın kabul değeri kullanılmıyor.

Bağlantı ve hareket incelemesi

Kelepçe, çapraz ve ekipman bağlantılarını birlikte inceliyoruz. Normal hareket alanı, servis erişimi ve geçişler kontrol edilerek sismik destek eklenirken diğer tesisat işlevlerinin bozulmadığı doğrulanıyor.

Son kayıt ve değişiklik teslimi

Destek kimlikleri, fotoğraflar ve son geometrileri teslim ediyoruz. Kontrol edilen ürünler ve saha değişiklikleri gösterilerek sonraki tesisat revizyonunda tekrar değerlendirilecek bağlantılar işletmeye açıklanıyor.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Hilti — Sismik çaprazlama ankrajı teknik eki, Ocak 2022
  2. Hilti — Sismik koşullarda ankraj tasarım girdileri
  3. Hilti — Bölme geçişlerinde göreli hareketin etkisi

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Mevcut düşey askılar deprem desteği yerine geçer mi?

Düşey askının ağırlık taşıma görevi ile sismik yönlerdeki destek görevi ayrı değerlendirilir. Eleman yükü ve proje koşulu gerekir. Enine/boyuna yük yolunu gerçek bağlantılarla çözeriz. Askının bulunmasını bütün yönlerde uygunluk saymadan kelepçe, çapraz ve yapı ankrajının birlikte çalışacağı düzeni tasarımla koordine ederiz.

Uygun bir ankraj seçmek bütün sistemi yeterli kılar mı?

Ankraj dışında kelepçe, profil ve bağlantı parçaları da yük taşır. Üretici ankraj verisi bu bileşenlerin kapasitesini otomatik kapsamayabilir. Gerçek geometri ve yükle her parçayı birlikte kontrol ederiz. Tek ürün belgesini bütün çapraz sistemine performans onayı gibi sunmadan kesintisiz yük yolunu doğrularız.

Bütün çaprazlara aynı açı ve aralık verilebilir mi?

Açı, bağlantı kuvvetini ve kapasiteyi etkiler; aralık da yük ve tasarım şartıyla seçilir. Ürün ve taşıyıcı koşulunu alırız. Sahada çaprazın yerini değiştirmek hesap girdisini değiştirebilir. Genel tek değeri bütün tesisata uygulamak yerine onaylı detayla eşleşen gerçek montajı kontrol ederiz.

Titreşim izolatörü bulunan cihazın bağlantısı nasıl değerlendirilir?

Normal titreşim hareketi ve depremde gereken sınırlama birlikte ele alınır. İzolatör, kaide ve boru bağlantısının izinleri gerçek ürünlerden doğrulanır. Taşıyıcı tasarımla koordine ederiz. Kaidenin bağlanmasını bütün boru/kablo hareketlerinin çözüldüğü sonucu saymadan cihazın çalışma ve göreli hareket alanını kontrol ederiz.

Ankraj montajından sonra hangi test yapılmalı?

Kontrol yöntemi ürün ve proje şartına bağlıdır. Ürün kimliği, gömme, kenar mesafesi ve montaj işlemleri kaydedilir. Gereken tork veya özel kontrol gerçek prosedürle uygulanır. Gerekli kontrol yöntemini ve varsa kabul koşulunu proje ile seçilen ürünün belgelerinden alır; son geometri ve saha değişikliklerini ayrıca doğrularız.
