Yangın Söndürme

Yangın Pompa Grubu ve Su Beslemesi

SCA Mühendislik yangın talebini, kullanılabilir su kaynağını, pompa emişini ve yardımcı tesisatları aynı istasyonda planlar. Pompa, motor ve kontrolör seçimi debili test ve hizmete dönüş düzeniyle birlikte doğrulanır.

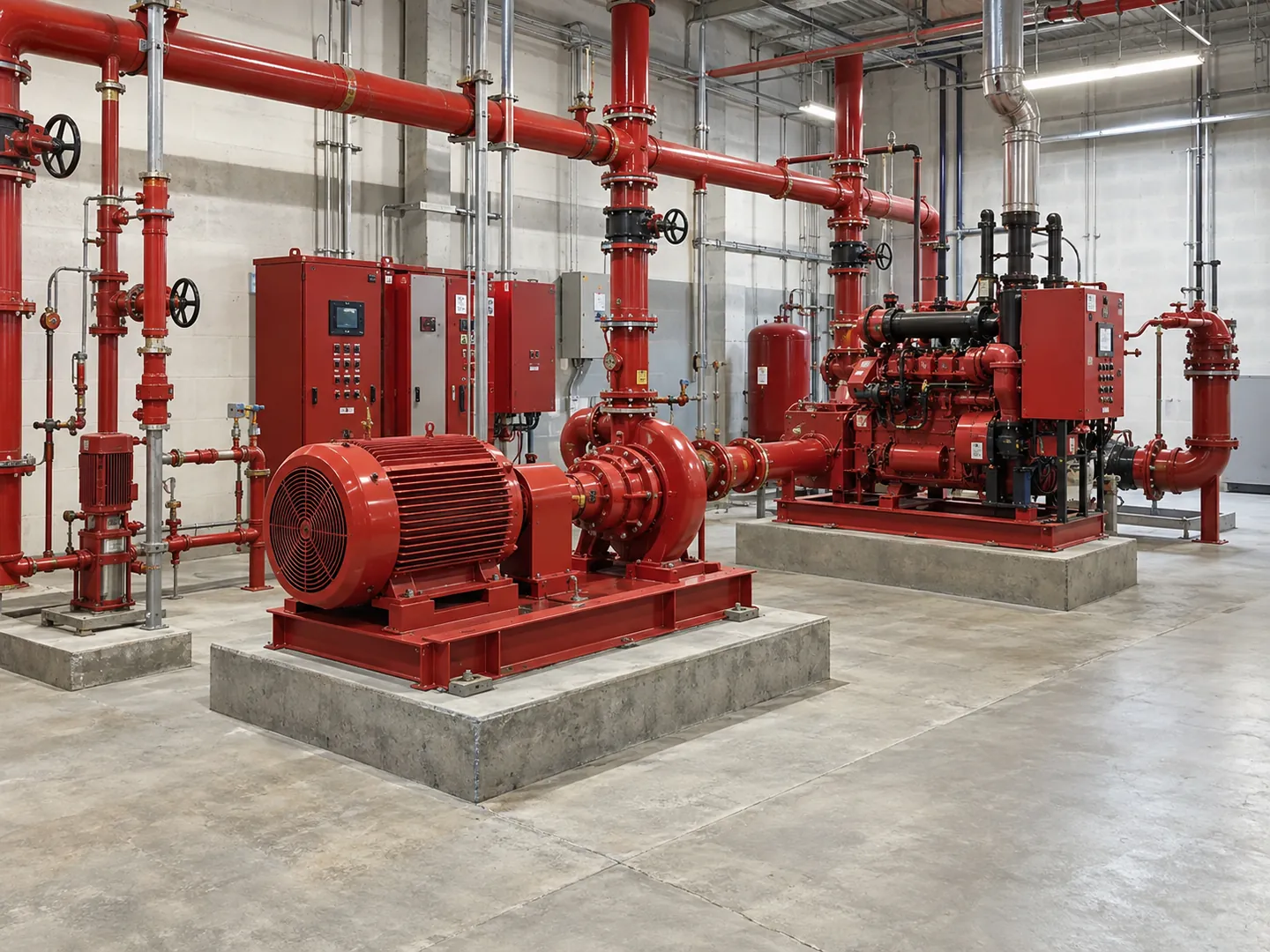

Elektrikli ve dizel ana pompalar, küçük jokey pompa ve su deposu bağlantılarını gösteren temsili yangın pompa odası görseli.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Yangın suyu besleme istasyonu

Hizmette ele alınan işler

  • Hidrolik talep, tank/emiş ve pompa karakteristiği karşılaştırması
  • Pompa, motor, kontrolör ve yardımcı tesisat koordinasyonu
  • Kararlaştırılan debili test, eğitim ve hizmete dönüş kaydı

Kapsamın sınırları

  • Yapı, elektrik, dizel yardımcı işler ve kabul testi sorumluları ayrı gösterilir.
  • Mevcut kontrol değişikliği ürün kombinasyonu ve yangın tasarım şartları doğrulanmadan önerilmez.

İstasyon maliyeti pompa, yardımcı tesisat ve test işlerini kapsar

Pompa ve sürücü seçimi teklifin merkezindedir; tank bağlantısı, emiş düzeni, kontrolör, güç ve test hattı da aynı kapsamın parçalarıdır. Dizel grupta havalandırma, soğutma ve yakıt altyapısı ayrıca metrajlandırılır. Mevcut odanın erişimi ve kullanılan istasyonun revizyon sırasında hizmet durumu uygulama süresini etkiler. Teklifte pompa tedarikiyle yapı, elektrik, mekanik yardımcı tesisat ve kabul testi sorumluluklarını açık biçimde gösteririz.

  • Pompa/sürücü karakteristiği ve onaylı kombinasyon
  • Tank, emiş ve basma bağlantıları
  • Güç/kontrolör veya dizel yardımcı altyapıları
  • Test hattı, tahliye, erişim ve etaplama

Teklif İçin Gerekli Bilgiler

  • Yangın hidrolik hesabı ve mevcut proje
  • Tank/kaynak seviyeleri ve pompa odası planı
  • Pompa, sürücü ve kontrolör dokümanları
  • Debili test ve bakım kayıtları

Teklif Kapsamı

Ekoteks pompa grubu uygulamasının kayıtlı kapsamı

Ana hat bağlantısı

Gerçek proje fotoğrafı yangın pompa grubunun ana boru hattına bağlanmasını gösterir. Ana/yardımcı pompa ve kontrolör kimlikleri saha etiketleriyle doğrulandığında aynı fotoğrafta numaralandırılır.

Pompa ve basınç tankı

Diğer gerçek fotoğraf pompa grubu ile basınç tankı montajını gösterir. Tank bağlantısı, kontrolör ve pompa görevleri gerçek model/bağlantı kaydıyla işaretlenir.

Kayıtlı genel montaj kapsamı açıklanmıştır; görünür parçalara teyitsiz görev veya model ataması yapılmamıştır.

Sistem Seçimi ve Uygulama

Depoda su bulunması pompanın her durumda bu suyu kullanabileceğini göstermez. Kullanılabilir seviye, emiş kaybı ve pompa tipi seçimde etkili olur. Basma hattında yüksek basınç görülmesi de uç sprinklerde gerekli talebin karşılandığını tek başına kanıtlamaz. Bu nedenle yangın sisteminin hidrolik talebini besleme istasyonuyla aynı hesapta değerlendiriyoruz. Tank, vana ve ölçüm düzenini pompa etiketinden bağımsız kalemler olarak bırakmıyoruz.

Dizel sürücülü grupta oda havalandırması, motor soğutması, yakıt ve marş altyapısı da pompanın işlevine bağlıdır. Elektrikli grupta güç kaynağı ve kontrolör arayüzleri önemlidir. Normal günlerde sessiz duran sistemin ihtiyaç anında doğru başlaması için çalışma ve arıza senaryolarını test planına ekleriz. İşletme personeline manometre okumasının yanında hangi durumların izlenmesi gerektiğini ve kayıtların nasıl karşılaştırılacağını açıklarız.

Talep ve kaynağı eşleştiriyoruz
Yangın tesisatının gereken debi-basınç durumunu kullanılabilir su kaynağıyla karşılaştırıyor; pompa seçimini bu çalışma koşullarına bağlıyoruz.
Emişi tasarımın merkezinde tutuyoruz
Tank seviyesi, emiş hattı ve sıvı koşullarını model eğrisiyle değerlendiriyor; pompa tipini yalnız basma kapasitesine göre seçmiyoruz.
İstasyonu bütün olarak test ediyoruz
Pompa, sürücü, kontrolör ve yardımcı sistemleri birlikte doğruluyor; debili testin ölçüm, tahliye ve hizmete dönüş düzenini baştan kuruyoruz.

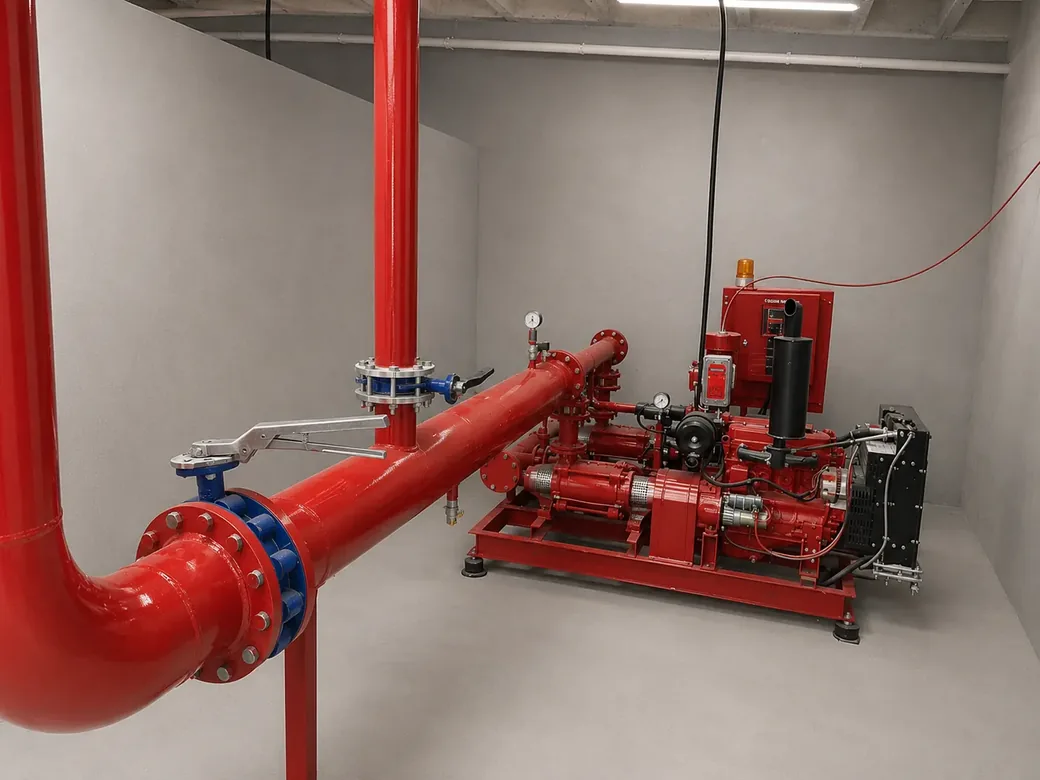

Yangın pompa grubunu ana boru hattına bağladık.
SCA uygulama fotoğrafı

Ekoteks İş Merkezi — yangın pompa grubunu ana boru hattına bağladık. Parça görevleri gerçek saha etiketiyle eşleştirilir.

Ekoteks İş Merkezi

Tank ve pompa odası belirlenirken

Su kaynağının seviyesiyle pompa konumunu aynı kesitte inceliyoruz. Test hattı, vana ve bakım erişimi için yeterli alanı ayırıyoruz. Dizel motor varsa havalandırma, soğutma ve yakıt altyapısını üretici verisiyle koordine ediyor; ihtiyaçları oda yerleşiminden sonra eklenen ayrıntılara dönüştürmüyoruz.

  • Tank-pompa kot ilişkisi
  • Test ve bakım erişimi
  • Sürücü yardımcı altyapıları

Seçimi ve Kapsamı Etkileyen Veriler

Talep

İncelenen bilgi
Yangın hidrolik hesabı ve kritik çalışma koşulu
Karara etkisi
Pompa karakteristiğinin değerlendirme noktası ve besleme istasyonunun tasarım ihtiyacı belirlenir.

Kaynak

İncelenen bilgi
Tank seviyeleri, kaynak kotu ve emiş hattı
Karara etkisi
Pompa tipi, emiş koşulu ve kullanılabilir su sınırları birlikte seçilir.

Sürücü

İncelenen bilgi
Elektrik veya dizel altyapısı ve ortam şartları
Karara etkisi
Güç, kontrolör ve yardımcı tesisatlar istasyonun gerçek çalışmasına göre koordine edilir.

Test

İncelenen bilgi
Debi ölçümü, tahliye ve işletme kısıtları
Karara etkisi
Kabul testinin uygulanabilir yöntemi ve hizmete dönüş adımları planlanır.

Sistem Seçiminde Teknik Koşullar

Yangın talebiyle pompa eğrisi aynı referansta karşılaştırılır

Pompa karakteristiği ve yangın talebi aynı referans/birimde karşılaştırılır; emiş basıncı, vana/boru ve kot kayıpları ayrıca değerlendirilir.

Kullanılabilir su seviyesi emiş koşulunu değiştirir

Kullanılabilir tank seviyesi ve emiş kaybı pompa girişini etkiler; gerçek sıvı koşulu modelin NPSH gereksinimiyle karşılaştırılır.

Pompa tipi kaynağın kotuna bağlıdır

Kaynak ve pompa kotları gerçek ölçümle belirlenir; seçilen pompa tipinin üretici emiş düzeni kesitte doğrulanır.

Dizel motorun pompa odası da hesap ister

Dizel motor modeli, oda sıcaklığı/hava yolu, soğutma ve yakıt düzeni üretici hesaplarıyla aynı istasyon dosyasında koordine edilir.

Debili test tek bir basınç değerine indirgenmez

Debi, emiş/basma, devir ve sürücü durumu eşzamanlı kaydedilir; cihaz, kabul dayanağı ve test sonrası su/sistem durumu raporlanır.

Yardımcı pompa ana yangın görevini değiştirmez

Yardımcı basınç koruma ile ana yangın görevi ayrılır; kontrolör, algılama hattı ve vana durumları gerçek senaryoyla test edilir.

Basma yüksekliği ile basınç ilişkisi

p = ρ × g × H

p
Basınç, Pa
ρ
Sıvı yoğunluğu, kg/m³
g
Yerçekimi ivmesi, m/s²
H
Sıvı sütunu yüksekliği, m

Birim dönüşümü pompa seçimini tek başına yapmaz. Net pompa basması, emiş/basma ölçümleri ve hidrolik talep doğru referansla birlikte değerlendirilir.

Yangın talebiyle pompa eğrisi aynı referansta karşılaştırılır — ayrıntılar

Pompanın debi-basınç karakteristiğini hidrolik talebin referans noktasıyla eşleştiririz. Aradaki vana, boru ve kot etkileri atlanırsa yeterli görünen etiket yanlış karar verdirebilir. Pompa basma basıncı ile net pompa basmasını da ayırırız; emiş basıncı ölçümün parçasıdır. Seçilen çalışma koşulları için üretici eğrisini ve benimsenen yangın tasarım şartlarını birlikte inceler; genel bir katalog kapasitesini nihai yeterlilik yerine koymayız.

Kontrol: Talep ve pompa karakteristiği aynı referans noktası ve birimlerle karşılaştırılır; emiş koşulu modelde ayrıca gösterilir.

Kullanılabilir su seviyesi emiş koşulunu değiştirir — ayrıntılar

Tankın toplam geometrik hacmiyle pompanın kullanabildiği su aynı olmayabilir. Çıkış konumu ve işletme seviyeleri emişi etkiler. Seviye düşerken emiş kayıpları ve pompa girişindeki koşullar yeniden değerlendirilir. NPSH kontrolünde sıvının sıcaklığı ve buhar basıncı da dikkate alınır. Pompa tipi ile tank kotunu birlikte seçerek sahada yalnız daha büyük bir emiş borusuna güvenmek yerine gerçek besleme koşulunu hesap ve ürün eğrisiyle doğrularız.

Kontrol: En olumsuz kullanılabilir tank seviyesi, emiş hattı kayıpları ve model NPSH gereksinimi birlikte karşılaştırılır.

Pompa tipi kaynağın kotuna bağlıdır — ayrıntılar

Su kaynağı ve pompanın emiş koşulları hangi pompa düzeninin uygun olduğunu etkiler. Her yangın pompası suyu aşağıdaki bir kaynaktan aynı yöntemle alamaz. Keşifte su kaynağıyla pompa konumunu ölçer, üreticinin izin verdiği emiş düzenini belirleriz. NFPA'nın pompa tipi açıklamalarını temel prensip olarak kullanır; modelin kurulum şartlarını ayrıca doğrularız. Tank konumu değiştiğinde bu kontrolü yeniden yaparız.

Kontrol: Kaynak ve pompa kotları ölçülür; seçilen pompa tipinin üretici emiş koşullarıyla karşılaştırılarak kesitte gösterilir.

Dizel motorun pompa odası da hesap ister — ayrıntılar

Motorun çıkış kapasitesi, havalandırması ve soğutması belirli çalışma koşullarına bağlıdır. Clarke'ın tasarım araçları motor değer düşümünü, oda havalandırmasını, soğutma ve yakıt borulamasını ayrı ele alır. Bu ihtiyaçları bina odasının gerçek sıcaklığı, hava yolu ve egzoz güzergâhıyla koordine ederiz. Fanın veya motorun bulunması yeterli kabul edilmez; doğru yardımcı altyapı olmadan sürücünün ihtiyaç anındaki sürekli çalışması desteklenmeyebilir.

Kontrol: Motor modeli, ortam koşulları, havalandırma ve soğutma/yakıt düzeni üretici hesaplarıyla aynı istasyon dosyasında doğrulanır.

Debili test tek bir basınç değerine indirgenmez — ayrıntılar

Testte debiyi, emiş ve basma basınçlarını, devri ve sürücü durumunu aynı kayıtta toplarız. Ölçüm cihazları ve test hattı sonuç kalitesini etkiler; doğru karşılaştırma için koşullar belgelenir. Kabul noktalarını ve sınırlarını benimsenen standart sürümü ve ürün dosyasından alırız. Normal tesis basıncıyla debili test sonucunu karıştırmadan karakteristik değişimi inceler; suyun tahliyesini ve test sonrası tank/sistem durumunu da kontrol ederiz.

Kontrol: Debi, emiş/basma basıncı, devir ve sürücü verileri eşzamanlı kaydedilir; ölçüm ve kabul dayanağı rapora eklenir.

Yardımcı pompa ana yangın görevini değiştirmez — ayrıntılar

Basıncı günlük küçük değişimlerde koruyan yardımcı pompanın rolü ana yangın pompasının tasarım talebini karşılamakla aynı değildir. Kontrol sırasını ve başlangıç koşullarını sistemin projesiyle tanımlarız. Basınç algılama hattı, kontrolör ayarı ve gerçek vana konumunu birlikte doğrularız. Bir ekrandaki hazır durumundan tüm grubun doğru başlayacağı sonucunu çıkarmayız; işletmenin test ve bakım düzeninde ana görevler ve yardımcı işlevler açık biçimde ayrılır.

Kontrol: Kontrolör ve basınç algılama düzeni senaryoya göre test edilir; yardımcı ve ana pompa işlevleri kayıtla ayrılır.

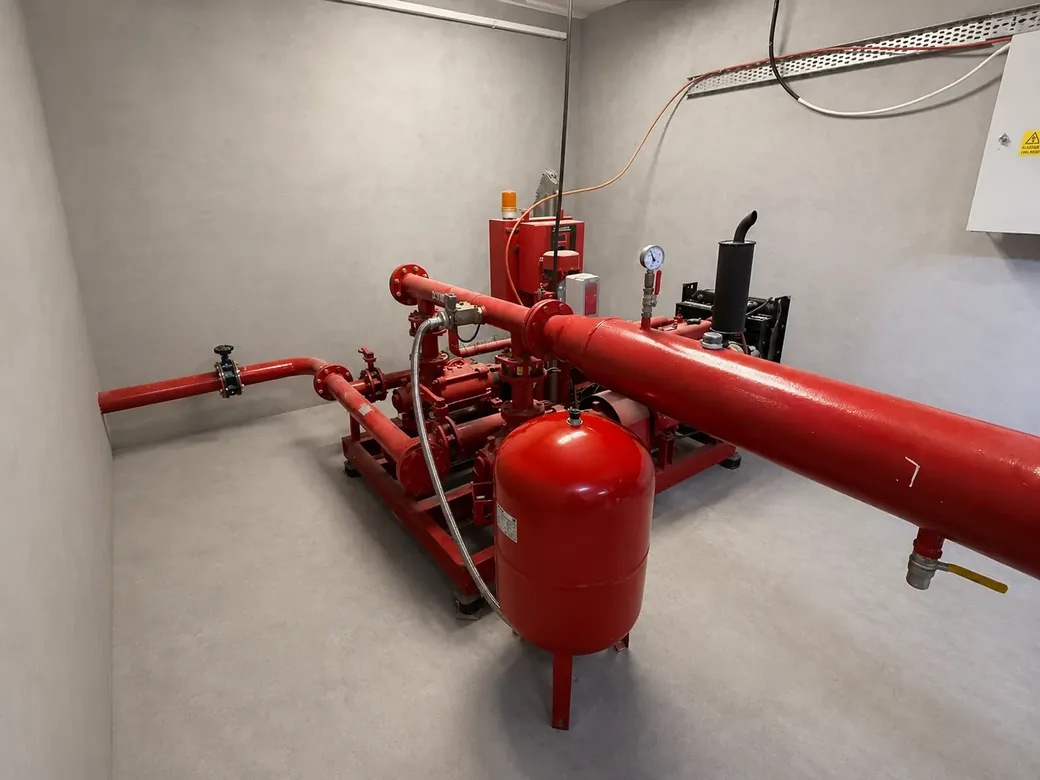

Yangın pompa grubunun ve basınç tankının montajını tamamladık.
SCA uygulama fotoğrafı

Ekoteks İş Merkezi — yangın pompa grubu ve basınç tankı montajı. Fotoğraf debili kabul testinin yerine geçmez.

Ekoteks İş Merkezi

Elektrikli ve dizel grupta yardımcı işlerin kapsamı

İşElektrikli grupDizel grupTeklifte sorumluluk
Güç / marş
Güç kaynağı ve elektrik bağlantıları.
Modelin marş ve yardımcı altyapıları.
Yetkili elektrik ve ilgili motor ekipleri; sınır ayrı yazılır.
Havalandırma
Odanın gerçek ortam ve ürün koşulları.
Motor hava ihtiyacı ve oda/egzoz güzergâhı.
Mekanik/yapı koordinasyonu ve hesap kapsamı.
Soğutma
Seçilen pompa/motor koşulları.
Üreticinin motor soğutma düzeni.
Model hesapları, bağlantı ve saha doğrulaması.
Yakıt
Dizel yakıt işi bulunmaz.
Yakıt altyapısı ve borulama.
Gerçek motor/istasyon gereksinimine göre metraj.
Kontrolör
Uygun ürün kombinasyonu ve arayüz.
Uygun motor/kontrolör ve arıza davranışı.
Tedarik, bağlantı ve senaryo testi sorumluları.
Test / dönüş
Debi, emiş/basma ve sürücü ölçümü.
Aynı ölçümle motor yardımcı işlevleri.
Test suyu/tahliye, kabul dayanağı ve teslim sorumluları.

Kontroller ve teslim

Yangın suyu istasyonunda model kombinasyonu ve test sonucu, gerçek ekipman ve saha kayıtlarıyla doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kullanılabilir seviye, emiş ve test tahliyesi

Kavramsal su besleme kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz tank/pompa kesiti örneğidir; taralı tank bandı kullanılabilir alt-üst seviye aralığını, ayrı çizgi pompa kotunu gösterir. Kalın yol emiş ve yangın tesisatı beslemesi, kesik kol ölçüm düzeniyle ayrı kontrollü test suyu tahliyesidir. Bu yalnız bir kavramsal yerleşimdir; tank dönüşüne izin veya belli emiş/NPSH uygunluğu vermez. Gerçek seviyeler, pompa tipi/kotu, test debisi ve güvenli tahliye güzergâhı hesap ve ürün belgesiyle belirlenir.

  1. Tank / su kaynağı

    Kullanılabilir alt-üst seviye aralığı

  2. Emiş hattı

    Vana, kayıp ve giriş koşulu

  3. Pompa kotu

    Seçilen tip ve NPSH kontrolü

  4. Yangın tesisatı talebi

    Aynı referansta debi-basınç

  5. Test hattı

    Ölçüm düzeni ve kontrollü akış

  6. Test suyu tahliye yolu

    Gerçek güvenli güzergâh

Bağlantılar

  • Tank / su kaynağı öğesinden Emiş hattı öğesine bağlantıEn olumsuz kullanılabilir seviye
  • Emiş hattı öğesinden Pompa kotu öğesine bağlantıEmiş koşulu
  • Pompa kotu öğesinden Yangın tesisatı talebi öğesine bağlantıGerçek çalışma noktası
  • Pompa kotu öğesinden Test hattı öğesine bağlantıPlanlanan debili test
  • Test hattı öğesinden Test suyu tahliye yolu öğesine bağlantıTahliye ve hizmete dönüş
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal su besleme kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek su beslemesiPompa kotuTank / su kaynağı → Emiş hattı · En olumsuz kullanılabilir seviyeEmiş hattı → Pompa kotu · Emiş koşuluPompa kotu → Yangın tesisatı talebi · Gerçek çalışma noktasıPompa kotu → Test hattı · Planlanan debili testTest hattı → Test suyu tahliye yolu · Tahliye ve hizmete dönüş1Tank / su kaynağı2Emiş hattı3Pompa kotu4Yangın tesisatıtalebi5Test hattı6Test suyu tahliyeyolu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

İstasyon ve emiş kontrolü

Tank seviyelerini, vana konumlarını, emiş güzergâhını ve ürün kimliklerini kayıt altına alıyoruz. Uygulama, proje ve üretici koşullarıyla karşılaştırılıyor.

Sürücü ve kontrolör doğrulaması

Güç, marş veya motor yardımcı sistemlerini seçilen model koşullarında kontrol ediyoruz. Başlatma ve arıza davranışları onaylı senaryoyla izleniyor.

Debi altında performans

Planlanan test noktalarında debiyle emiş/basma basıncını ve sürücü verilerini birlikte kaydediyoruz. Sonuçlar üretici eğrisi ve benimsenen kabul şartlarıyla karşılaştırılıyor.

Hizmete dönüş ve eğitim

Test sonrası tank, vanalar ve kontrolör durumunu teslim ediyoruz. İşletme ekibine izlenecek ölçümleri, test kayıtlarının karşılaştırılmasını ve bakım erişimini uygulamada gösteriyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. NFPA 20 — Yangın pompası istasyonu kapsamı
  2. Grundfos — Pompa karakteristiği ve çalışma noktası
  3. Grundfos — NPSH ve emiş koşulu
  4. Clarke — Motor ve pompa odası hesap araçları
  5. NFPA 25 — Test ve bakım kapsamı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Pompanın etiket debisi ihtiyacı karşılaması için yeterli mi?

Etiket değeri belirli çalışma koşuluna aittir. Sistemin talep ettiği debi ve basınçta pompa karakteristiği, emiş koşulu ve aradaki kayıplar karşılaştırılır. Daha yüksek bir nominal kapasite her durumda daha iyi çözüm değildir. Seçim, gerçek yangın talebiyle ürünün uygun çalışma sınırları arasında yapılır.

Tankta su varken pompa neden sorun yaşayabilir?

Kullanılabilir seviye, emiş hattı kayıpları ve kaynak-pompa kot ilişkisi giriş koşulunu etkiler. Toplam tank hacmi tüm suyun aynı koşulda kullanılabildiğini göstermez. Modelin NPSH gereksinimi ve izin verilen emiş düzeni kontrol edilir. Seviyenin en olumsuz olduğu durum da seçim ve test planında değerlendirilir.

Dizel pompa elektrik kesilince tamamen bağımsız mı olur?

Dizel sürücü farklı güç kaynağı sağlar; doğru marş, yakıt, soğutma, havalandırma ve kontrol altyapısı yine gereklidir. Bu yardımcı işlevler seçilen motora ve istasyona göre planlanır. Bağımsızlığı yalnız yakıt türünden çıkarmayız. İhtiyaç anındaki çalışma ve arıza durumlarını yetkili senaryo testiyle birlikte doğrularız.

Debili test için neden tahliye planı hazırlanıyor?

Ölçülecek akışın güvenli ve kontrollü biçimde uzaklaştırılması gerekir. Test hattının kapasitesi, su kaynağı ve tesisin korunma durumu sonuçları etkiler. Kontrolsüz tahliye hem uygulamayı hem ölçümü zorlaştırabilir. Test suyunu, ölçüm noktalarını ve hizmete dönüşü önceden planlamak daha güvenilir bir karşılaştırma ve açık bir teslim kaydı sağlar.

Mevcut yangın pompasında kontrol değişikliği yapmak uygun mudur?

Yangın pompasında kontrol değişikliği genel sirkülasyon pompası yaklaşımıyla yapılamaz. Seçilen pompa, kontrolör, onaylı ürün kombinasyonu ve benimsenen yangın tasarım şartları birlikte incelenir. Mevcut talep ve test sonuçları görülmeden değişiklik önerilmez. Enerji amaçlı müdahalenin yangın görevine etkisi ürün ve proje üzerinden ayrıca doğrulanır.

Yangın pompa grubu montajı için örnek şema yeterli midir?

Örnek kurulum şeması, emiş ve basma hatlarının, ana pompaların ve yardımcı bileşenlerin ilişkisini anlamayı kolaylaştırır. Gerçek yangın pompa grubu montajı ise binanın hidrolik talebi, kullanılabilir su kaynağı, seçilen pompa grubu ve üreticinin kurulum şartları üzerinden hazırlanır. Görsel modeldeki kapasite ve boru çapları başka bir projeye doğrudan taşınmaz.

Montaj talebinizde odanın plan ve kesitlerini, tank bağlantısını, mevcut yangın projesini ve varsa pompa-kontrolör belgelerini paylaşabilirsiniz. Yeni istasyon, pompa değişimi ve yardımcı tesisat revizyonu aynı iş kapsamı değildir; korunacak ekipman ve yapılacak kontroller teklif öncesinde ayrıştırılır.
