Sifonik Çatı Yağmur Suyu Drenajı

Sifonik çatı drenajında süzgeçten alıcı sisteme kadar ağ birlikte hesaplanır. SCA Mühendislik tasarım yağışı, gerçek güzergâh, basınç ve sabitlemeyi eşleştirir; tıkanma ve tasarımı aşan yağış koşullarını ayrıca değerlendirir.

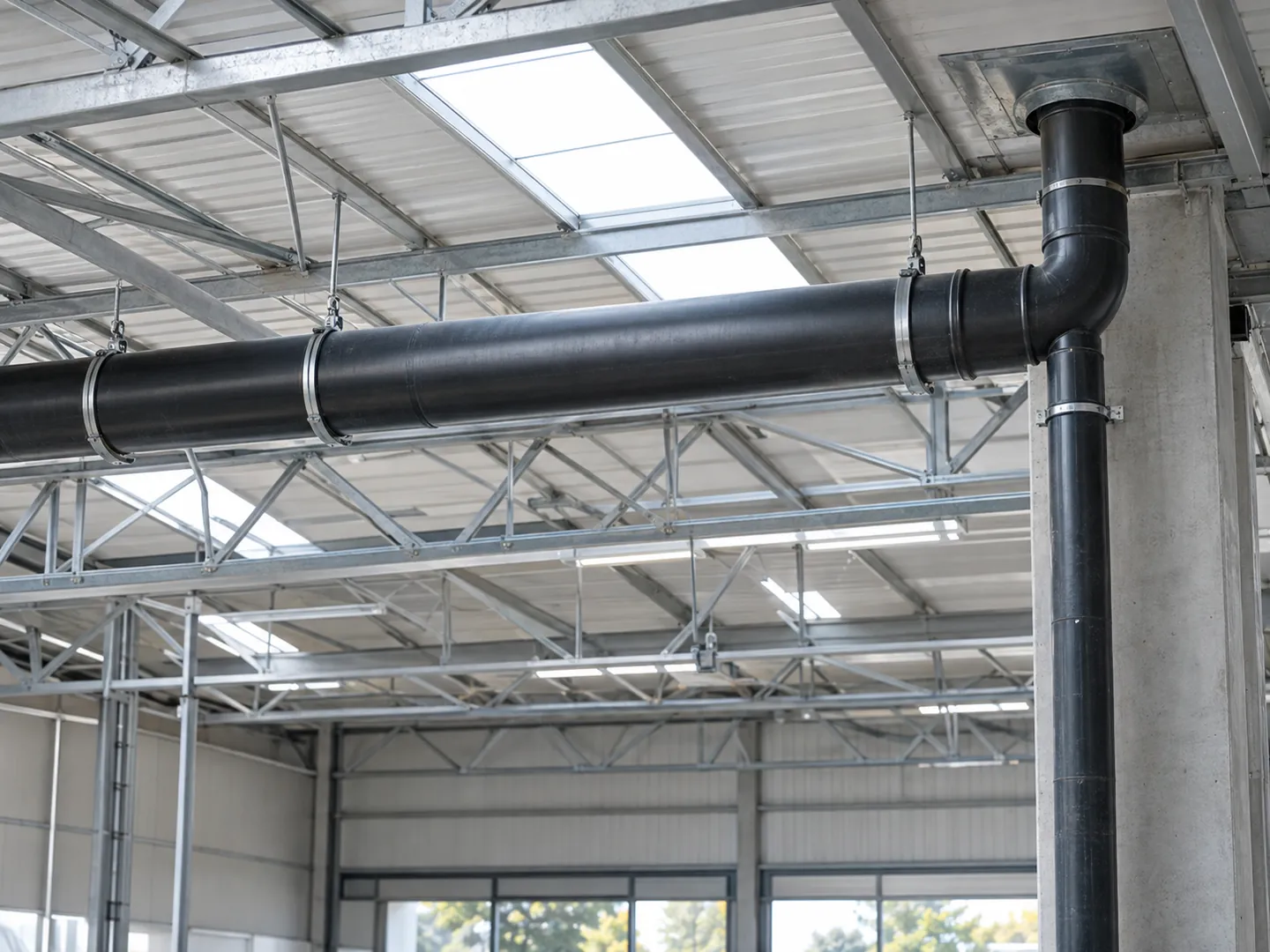

Endüstriyel çatı altında opak HDPE yağmur suyu kollektörü ve düşey inişi gösteren temsili görsel
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Sifonik ağ ve çıkış kapsamı

Sahadaki geometri son hidrolik hesapla aynı tutulur.

Hizmette ele alınan işler

  • Yerel tasarım yağışı, çatı alanı ve süzgeç giriş koşulları
  • Kol/iniş dengesi, ürün basıncı ve askı sistemi
  • Alıcı geçiş, acil taşma ve bakım erişimi

Kapsamın sınırları

  • Tek süzgeç etiket debisi tüm çatının ağ hesabı değildir.
  • Çap, uzunluk veya fittings değişikliği yeniden hesap gerektirir.

Süzgeç sayısı kadar ağ hesabı ve taşıyıcı bağlantısı önemlidir

Maliyet çatı alanı, tasarım yağışı ve güzergâhın oluşturduğu ağdan çıkar. Süzgeç tipi, boru/birleşim ve özel askı sistemi birlikte seçilir. Alıcı sisteme geçiş ve acil taşma ayrı metraj oluşturabilir. Teklifte hesap, saha revizyonu ve bakım erişimini açıklayıp ürün uygunluğunu gösteririz. Yalnız iniş borusu sayısı azaldığı için toplam sistemi ucuz kabul etmek yerine gerçek malzeme ve uygulama kapsamını karşılaştırırız.

  • Çatı alanı/yağışı ve hesaplanan ağ
  • Süzgeç, boru/birleşim ürün sistemi
  • Askı, sabitleme ve çatı bağlantıları
  • Çıkış, acil taşma ve son hesap/test

Teklif İçin Gerekli Bilgiler

  • Çatı planı, etkin alanlar ve yüzey türleri
  • Yerel tasarım yağışı ve proje esasları
  • Süzgeç/iniş/çıkış kotları ve güzergâh
  • Alıcı sistem, taşıyıcı ve acil taşma koşulları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Sifonik düzende tasarım koşulunda borunun dolu çalışması ve suyun kot farkından yararlanılması hedeflenir. Düşük yağışta davranış farklı olabilir; sistem bütün yıl aynı dolu akışta kalmaz. Süzgecin hava girişini sınırlayan geometrisi ve boru ağının dengesi birlikte görev yapar. Bu nedenle boru çapı, uzunluk veya bağlantı parçası değişince hesap yeniden kontrol edilir. Bir parçanın kapasitesini alıp bütün çatının drenaj sonucunu çıkarmayız.

Çatıdan gelen suyun binayı terk ettiği nokta da hesabın parçasıdır. Sifonik bölümün alıcı yerçekimli sisteme geçişi ve bu sistemin kapasitesi doğrulanır. Negatif basınç için uygun boru/birleşim ve kuvvetleri taşıyan sabitleme kullanılır. Çatı su yüksekliğiyle tıkanmış süzgeç veya tasarımı aşan yağış koşulunu ayrıca değerlendiririz. Acil taşma yolunu taşıyıcı ve mimari tasarımla koordine ederek ana drenajın iyi çalışmasının bütün aşırı koşulları otomatik çözdüğünü varsaymayız.

Ağın tamamını hesaplıyoruz
Süzgeç, kol ve inişleri aynı hidrolik ağda değerlendiriyor; sahadaki çap/uzunluk değişikliğini hesaplanmış sistemin yeniden kontrol gerektiren girdisi olarak ele alıyoruz.
Basınç ve sabitlemeyi birlikte seçiyoruz
Negatif/pozitif basınç ve eksenel yük koşullarını gerçek ürünle karşılaştırıyor; boru birleşimi ile askı düzenini aynı sistem tasarımından doğruluyoruz.
Tıkanma ve tasarımı aşan yağışı ayrıca değerlendiriyoruz
Çatı su yüksekliğini, süzgeç erişimini ve acil taşmayı ana ağdan ayrı senaryoyla inceliyoruz. Alıcı sistemin kapasitesini kontrol ediyor; çatı su yüksekliği ve acil taşma çözümünü taşıyıcı sistem tasarımından sorumlu ekiple koordine ediyoruz.

Süzgeçlerin aynı kolektöre bağlanması

Etkin çatı alanı ve ürün giriş koşullarını belirliyoruz. Kolları yalnız eşit çap yaparak dengelemiş saymıyoruz. Her süzgecin ağ içindeki basınç/akışını sistem hesabında karşılaştırıp güzergâh, iniş ve çıkışla birlikte uygun kapasiteyi seçiyoruz.

  • Etkin alan ve tasarım yağışı
  • Süzgeç kollarının hidrolik dengesi
  • İniş/çıkış ve basınç aralığı

Seçimi ve Kapsamı Etkileyen Veriler

Yağış

İncelenen bilgi
Yerel olay verisi, etkin alan ve çatı yüzeyi
Karara etkisi
Tasarım giriş debisi ve süzgeç alanları uygun esasla belirlenir.

Ağ

İncelenen bilgi
Süzgeçler, gerçek kot/uzunluk ve ürün kayıpları
Karara etkisi
Kol dengesi, çaplar ve basınçlar birlikte hesaplanır.

Montaj

İncelenen bilgi
Boru/birleşim ürünü, askı ve kuvvetler
Karara etkisi
Sistem sınırlarına uygun sabitleme ve son güzergâh doğrulanır.

Aşırı koşul

İncelenen bilgi
Alıcı sistem, çatı su yüksekliği ve acil yol
Karara etkisi
Çıkış geçişi ve tıkanma/yoğun yağış tahliyesi ayrı çözülür.

Sistem Seçiminde Teknik Koşullar

Tam dolu akış, süzgeç ve ağın ortak davranışıdır

Sifonik dolu akış süzgeç geometrisi ve hesaplanmış ağın ortak davranışıdır.

Tasarım yağışı yerel veri ve seçilmiş esasla belirlenir

Yağış süresi/tekrar dönemi, etkin alan ve katsayının kaynağı belirtilir.

Kolları eşit çap yapmak hidrolik dengeyi garanti etmez

Kollar gerçek uzunluk, fittings ve kotlarıyla birlikte dengelenir.

Negatif basınca uygun boru ve birleşim gerekir

Basınç ve kuvvetler boru/birleşim ürününün sınırlarıyla karşılaştırılır.

Yatay güzergâh ve askı seçilmiş sistemin kuralıdır

Yatay güzergâh ve askılar seçilmiş sifonik sistemin hesabını korur.

Çıkış geçişi ve acil taşma ayrı doğrulanır

Yerçekimli çıkış ve acil taşma ayrı koşullarda doğrulanır.

Çatıdan tasarım yağışında gelen debi

Q = r × A × C / 10000

Q
Tasarım giriş debisi, L/s
r
Seçilen tasarım yağışı, L/(s·ha)
A
Etkin alan, m²
C
Tasarım esasındaki uygun akış katsayısı

10000, hektar-m² dönüşümüdür. Yağış ve katsayı değerleri yerel/proje esasından alınır. Bu ilişki sifonik ağın çap, basınç ve dengeleme hesabını tek başına tamamlamaz.

Tam dolu akış, süzgeç ve ağın ortak davranışıdır — ayrıntılar

Geberit ve Wavin teknik kılavuzları hava girişinin sınırlandığı sifonik düzeni geleneksel kısmi dolu drenajdan ayırır. Süzgeç geometrisi ve boru ağının hesaplanmış davranışı birlikte çalışır. Düşük yağışta sistemin aynı dolu akışta kalması beklenmez. Tasarım yağışı ve ürün koşulundan ağı seçeriz. Sıradan bir süzgecin etiket debisini sifonik giriş verisi yerine kullanmadan süzgeç, kol ve inişin aynı ürün sisteminde uygunluğunu doğrularız.

Kontrol: Süzgeç hava kontrolü, kol/iniş hesabı ve düşük/tasarım yağışı davranışı seçilmiş sistem kılavuzuyla birlikte değerlendirilir.

Tasarım yağışı yerel veri ve seçilmiş esasla belirlenir — ayrıntılar

Etkin çatı alanıyla tasarım yağışını aynı birim temelinde hesaplarız. Kullanılan süre, tekrar dönemi ve akış katsayısı proje tasarım esasından alınır. Geberit kılavuzundaki ülke standardı örneğini Türkiye için otomatik yasal değer saymayız. Yeşil çatı veya farklı yüzeyin etkin alan/katsayı koşulu ayrıca doğrulanır. Giriş debisini günlük yağış toplamından türetmeden kısa süreli tasarım olayını ve çatı drenaj alanlarını hesapta açıkça gösteririz.

Kontrol: Yağış süresi/tekrar dönemi, etkin alan ve akış katsayısının kaynağı belirtilir; ülkeye özgü örnek değerler yerel sabit kabul edilmez.

Kolları eşit çap yapmak hidrolik dengeyi garanti etmez — ayrıntılar

Aynı kolektöre bağlı süzgeçlerde yol uzunluğu, bağlantı ve kot koşulu farklı olabilir. Geberit sistem hesabı, ağdaki akış ve basıncı birlikte değerlendirir. Kolları görsel simetriyle eşit seçmeyiz. Gerçek güzergâhı ve ürün kayıp verilerini kullanarak her süzgecin katkısını kontrol ederiz. Çap veya fittings değişimi ağ dengesini etkileyebileceği için saha revizyonunu tekrar hesaplatıp son uygulamanın doğru modelle aynı olduğunu doğrularız.

Kontrol: Her kolun gerçek uzunluk, fittings ve kotu hesaba işlenir; saha revizyonu sonrası süzgeç akışları ve ağ dengesi yeniden doğrulanır.

Negatif basınca uygun boru ve birleşim gerekir — ayrıntılar

Wavin kılavuzu pozitif/negatif basınç ve eksenel yükler için boru sisteminin uygunluğunu vurgular. Geberit de çap/ürün ailesine göre sınırları ayrı tanımlar. Genel bir vakum değeri vermeyiz. Hesaplanan basınçları gerçek boru ve birleşim sistemiyle karşılaştırırız. Yalnız normal atık su borusu görünümünden sifonik uygunluk çıkarmadan çökme dayanımı, birleşim ve çekme kuvvetlerini taşıyan sabitleme ayrıntılarını seçilen sistemin kurallarıyla kontrol ederiz.

Kontrol: Hesap basınçları ve kuvvetler ürünün çap/birleşim sınırlarıyla karşılaştırılır; boru ve askı sistemi aynı sifonik tasarımdan doğrulanır.

Yatay güzergâh ve askı seçilmiş sistemin kuralıdır — ayrıntılar

Sifonik ürün kılavuzları yatay boru güzergâhını ve sabitlemeyi özel tasarım kurallarıyla ele alır. Geleneksel drenajın eğim yaklaşımını gelişigüzel uygulamayız. Hesapta kullanılan kot ve uzunluğu sahada koruruz. Bağlantı ve genleşme kuvvetlerini taşıyacak askı/sabit noktaları ürün sisteminden seçeriz. Her sifonik uygulamaya tek destek aralığı taşımadan gerçek boru çapı, yük ve tasarım koşulunu kontrol edip montajdaki değişiklikleri hesapla koordine ederiz.

Kontrol: Yatay kot, güzergâh, sabit/kayar noktalar ve askılar gerçek sistem kuralıyla kontrol edilir; genel eğim veya aralık değeri kullanılmaz.

Çıkış geçişi ve acil taşma ayrı doğrulanır — ayrıntılar

Wavin kılavuzu sifonik çıkışın alıcı yerçekimli sisteme geçişini ve bu sistemin kapasitesini kontrol etmeyi belirtir. Geberit acil taşmayı ayrıca boyutlandırır. Çıkış debisi, alıcı kot ve geri basıncı değerlendiririz. Ana süzgeç tıkanması veya tasarımı aşan yağış için çatı su yüksekliği ve acil tahliye yolunu koordine ederiz. Normal ağ hesabı tamamlanmış olsa da bu ayrı senaryoları teslim kontrolünden çıkarmayız.

Kontrol: Alıcı sistem kapasitesi ve geri etkisi hesap çıkışıyla karşılaştırılır; acil taşma yolu ve çatı su yüksekliği ayrıca doğrulanır.

Duvar içindeki temiz su ve atık su tesisatını döşedik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: duvar içindeki temiz su ve atık su tesisatının döşenmesi. Fotoğraf sifonik çatı drenajı uygulaması değildir.

Scala Restoran

Sifonik çatı drenajı, gerçek yapı girdileriyle hazırlanan hesap ve projeye göre değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Tasarım için dört başlangıç bilgisi

BilgiAlınacak veri
Tasarım yağışı
Yerel kaynak, süre, tekrar dönemi ve proje esası
Etkin çatı alanı
Drenaj bölgeleri, yüzey türü ve katsayı
Süzgeçler
Seçilen sistem, yerler ve giriş koşulları
Alıcı çıkış
Kot, kapasite, geçiş ve geri basınç koşulu

Çatıdan yerçekimli çıkışa örnek ağ

Kavramsal sifonik sistem planı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek sistem şeması; gerçek çatı ölçüsü, çap, basınç veya kapasite seçimi değildir.

  1. Çatı bölgesi A / sifonik süzgeç

    Etkin alan ve ürün giriş koşulu.

  2. Çatı bölgesi B / sifonik süzgeç

    Ayrı kolun akış ve basınç kontrolü.

  3. Yatay kolektör

    Gerçek uzunluk, fittings ve kot.

  4. İniş

    Basınç ve sabitleme koşulları.

  5. Yerçekimli geçiş / alıcı sistem

    Çıkış kapasitesi ve geri etki.

  6. Acil taşma yolu

    Ana ağdan ayrı değerlendirme.

Bağlantılar

  • Çatı bölgesi A / sifonik süzgeç öğesinden Yatay kolektör öğesine bağlantıSüzgeç kolu A
  • Çatı bölgesi B / sifonik süzgeç öğesinden Yatay kolektör öğesine bağlantıSüzgeç kolu B
  • Yatay kolektör öğesinden İniş öğesine bağlantıSifonik ağ
  • İniş öğesinden Yerçekimli geçiş / alıcı sistem öğesine bağlantıHesaplanan çıkış
  • Çatı bölgesi A / sifonik süzgeç öğesinden Acil taşma yolu öğesine bağlantıTıkanma / aşırı yağış senaryosu
  • Çatı bölgesi B / sifonik süzgeç öğesinden Acil taşma yolu öğesine bağlantıAyrı acil tahliye kontrolü

Normal ağ ve aşan koşulların ayrı kontrolü

KoşulAlıcı sistemÇatı su yüksekliğiAcil taşma / işlem
Normal tasarım ağı
Çıkış debisi, kapasite ve geri etki
Tasarım koşulundaki su yüksekliği
Ayrı acil yolun projedeki görevi doğrulanır.
Süzgeç tıkanması
Kalan süzgeçler ve alıcıya etki
Tıkalı bölgedeki su birikimi
Acil tahliye ve bakım erişimi kontrol edilir.
Tasarımı aşan yağış
Kapasite aşımı ve geri etki
Taşıyıcı/mimari koordinasyonla değerlendirme
Acil taşma yolu ayrı kontrol edilir.
Saha çap / uzunluk değişimi
Güncel ağın çıkışı yeniden hesaplanır.
Güncel basınç/dengeyle tekrar kontrol
Fittings, askı ve son çizim yeniden hesapla eşleştirilir.

Kontroller ve teslim

Kontroller ve Teslim

Hesap ve saha güzergâhı

Süzgeç, çap, uzunluk ve kotları hesaplanan ağla karşılaştırıyoruz. Fittings veya güzergâh değişiklikleri kaydedilerek montaj tamamlanmadan hidrolik hesabın son durumu temsil ettiği doğrulanıyor.

Birleşim ve askı kontrolü

Boru ürününü, birleşimleri ve sabitleme noktalarını sistem prosedürüyle kontrol ediyoruz. Negatif basınç ve kuvvet koşuluna uygun montaj kaydedilerek sıradan drenaj detayı kullanımı ayıklanıyor.

Çatı ve çıkış incelemesi

Süzgeç erişimini, çatı bağlantılarını ve alıcı sistem geçişini kontrol ediyoruz. Acil taşma güzergâhı ve su yüksekliği koordinasyonu ayrıca incelenerek ana ağ testiyle karıştırılmıyor.

Test ve bakım teslimi

Ürüne/projeye uygun sızdırmazlık ve uygulanabilir işlev testlerini yapıyoruz. Tam tasarım yağışının her saha deneyiyle temsil edilmediğini kaydederek son hesap, çizim ve bakım görevlerini teslim ediyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Geberit — Pluvia 2025 planlama, ağ ve acil taşma kılavuzu
  2. Wavin — QuickStream sifonik basınç, montaj ve çıkış kılavuzu
  3. Geberit — Pluvia hidrolik planlama yaklaşımı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Sifonik drenaj her yağışta tamamen dolu mu çalışır?

Tasarım dolu akışı için uygun yağış ve sistem koşulları gerekir. Düşük yağış davranışı farklı olabilir. Süzgeç hava kontrolü ve hesaplanmış ağ birlikte çalışır. Normal süzgeç debisini aynı giriş verisi saymadan gerçek ürün sisteminin farklı yağış koşullarını ve uygulama sınırlarını tasarımda değerlendiririz.

Boru çapını sahada küçültüp kapasiteyi koruyabilir miyiz?

Çap, uzunluk ve fittings ağdaki dengeyi ve basıncı etkiler. Değişiklik gerçek güzergâhla yeniden hesaplanmalıdır. Ürün basınç/birleşim sınırları da kontrol edilir. Bir hatta yer kazanmak için yapılan küçültmeyi bütün ağda aynı kapasitenin korunacağı varsayımıyla uygulamadan son hesabı ve çizimi birlikte güncelleriz.

Sıradan atık su borusu sifonik sistemde kullanılabilir mi?

Pozitif/negatif basınç ve eksenel kuvvetlere uygun ürün sistemi gerekir. Boru çapı, birleşim ve askı sınırları üretici verisinden doğrulanır. Benzer görünüş uygunluğu göstermez. Hesaplanan basınç ve kuvvetleri gerçek sistemle karşılaştırıp normal drenaj detayıyla sifonik montajı gelişigüzel eşdeğer kabul etmeyiz.

Yatay boruya geleneksel eğim verilirse daha iyi mi çalışır?

Sifonik ağın kot ve güzergâhı kendi hesap ve ürün kuralına bağlıdır. Geleneksel drenaj eğimini otomatik eklemek hesap modelini değiştirebilir. Gerçek kot ve uzunluğu koruruz. Saha revizyonu gerektiğinde ağı tekrar kontrol ederek genel bir eğim yaklaşımını bütün sifonik sistemlere taşımayız.

Ana sistemin kapasitesi yeterliyse acil taşma ayrıca değerlendirilmeli mi?

Tıkanma, tasarımı aşan yağış ve çatı su yüksekliği ayrı senaryolardır. Acil yol taşıyıcı/mimari tasarımla koordine edilir. Alıcı sistem kapasitesi ve geri etkisi de doğrulanır. Ana ağın normal hesabını bu aşırı koşulların otomatik çözümü saymadan uygun taşma ve bakım düzenini projede ayrıca gösteririz.
