Yağmur Suyu Toplama ve Kullanım Sistemleri

Yağmur suyu deposu yıllık toplamdan önce yağış ve talebin zaman dağılımıyla seçilir. SCA Mühendislik filtre, taşma ve pompayı ayrı içme dışı kullanım ağıyla birlikte çözer; şebeke tamamlamasını uygun koruma ve testle koordine eder.

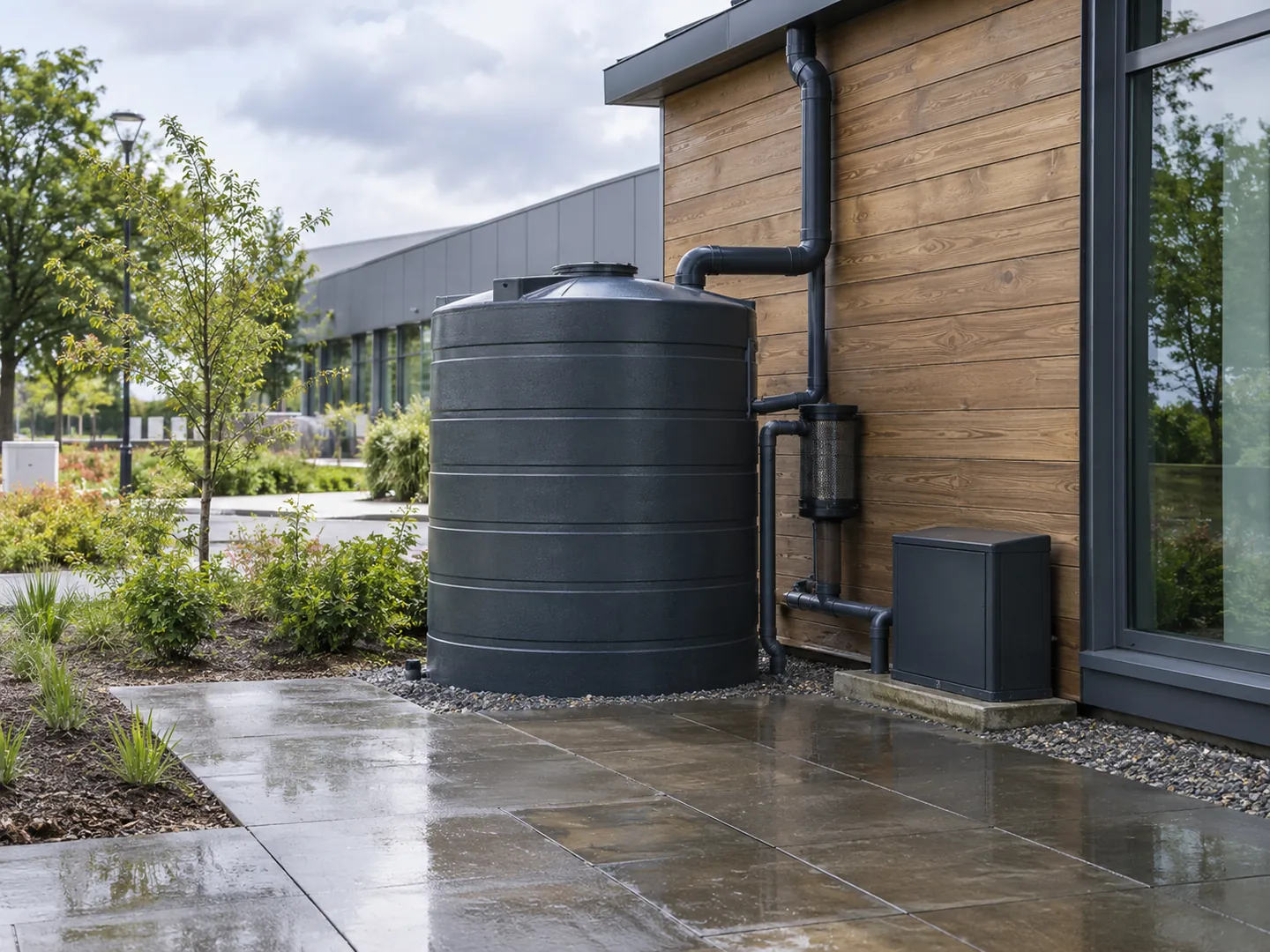

Kapalı yağmur suyu deposu, ön filtre ve ayrı pompa grubunu gösteren temsili tesisat görseli
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Toplama, depo ve kullanım kapsamı

Su dengesi ve çatı drenajı aynı projede korunur.

Hizmette ele alınan işler

  • Çatı kaynağı, yağış zaman verisi ve içme dışı talep
  • Filtre, depo giriş/taşma, emiş ve pompa
  • Ayrı dağıtım, düşük seviye ve şebeke tamamlama testleri

Kapsamın sınırları

  • Filtrelenmiş su içilebilir kabul edilmez; hedef kullanım ayrıca belirlenir.
  • Sifonik ağa bağlantı özel sistem hesabıyla koordine edilir.

Depo litresinden önce kaynak, talep ve bağlantı kapsamı belirlenir

Maliyet toplama alanı, ön filtre, depo hacmi ve gerçek kullanım ağına bağlıdır. Kazı, taşıma ve yerleşim koşulları depo uygulamasını değiştirebilir. Pompa emişi, şebeke tamamlama koruması ve ayrı borulama teklifin parçasıdır. Mevcut sifonik drenaj varsa bağlantı hesabı ayrıca koordine edilir. Genel tasarruf yüzdesi üzerinden ürün fiyatı vermek yerine zaman bazlı su dengesi, montaj metrajı ve test kapsamını açıkça gösteririz.

  • Çatı kaynak/metrajı ve ön filtre
  • Depo, kazı ve yerleşim erişimi
  • Pompa, ayrı ağ ve tamamlama koruması
  • Drenaj koordinasyonu, kontrol ve test

Teklif İçin Gerekli Bilgiler

  • Çatı alanı/yüzeyi ve yağış zaman verileri
  • İçme dışı talep ve kullanım dönemleri
  • Depo/filtre alanı, kotlar ve drenaj çıkışı
  • Pompa, tamamlama, bakım ve mevcut boru ağı

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Yıllık yağış hacmiyle yıllık talep benzer olabilir; fakat uzun kurak aralıkta depo boşalabilir veya yoğun yağışta taşabilir. Bu nedenle hacmi yalnız yıllık toplamdan çıkarmayız. Zaman adımlı kaynak ve talep dengesi kurar, çatı ve filtredeki kayıpları dikkate alırız. Çatı malzemesi ve çevredeki kirliliği inceleriz. Hedef kullanım içme dışı olduğunda bile boru ayrımı, uygun filtre ve ürün şartları uygulamanın parçasıdır.

Toplama sistemi çatı drenajının görevini korumalıdır. Filtrede ayrılan kirli su ve depo taşması uygun çıkışa yönlendirilir. Sifonik çatı ağına standart bir filtre gelişigüzel eklenmez; WISY bunun özel koordinasyon gerektirdiğini belirtir. Pompa emişi, düşük seviye ve şebeke tamamlama görevini birlikte kurarız. Filtrelenmiş suyu otomatik içilebilir kabul etmeden hedef kullanımı, bakım ve kontrol noktalarını açıkça tanımlarız.

Hacmi zamanla hesaplıyoruz
Yağış ve tüketimin saat/gün dağılımını karşılaştırıyor; yıllık toplamın uygun görünmesini kurak aralıkta kesintisiz yağmur suyu kullanımının garantisi saymıyoruz.
Drenajı açık tutuyoruz
Ön filtre, kirli su çıkışı ve depo taşmasını çatı debisiyle birlikte seçiyor; toplama ekipmanının bina drenajını daraltmasını kontrol ediyoruz.
Kullanım ağını ayrı kuruyoruz
İçme dışı uçları ve şebeke tamamlama noktasını belirliyor; boru kimliği, çapraz bağlantı koruması ve düşük seviye davranışını gerçek ürünle doğruluyoruz.

Büyük çatı, yazın yoğun sulama talebi

Çatıdan gelebilecek hacmi yağış zaman serisiyle hesaplıyoruz. Sulama talebini aynı adımda karşılaştırıp kurak aralıkta depo davranışını inceliyoruz. Depoyu yalnız yıllık yağışa göre büyütmeden tamamlayıcı kaynak, kullanım önceliği ve uygun pompa göreviyle dengeli çözüm seçiyoruz.

  • Yağış zaman serisi ve çatı alanı
  • Kurak dönem talep/depo dengesi
  • Kaynak tamamlama ve kullanım önceliği

Seçimi ve Kapsamı Etkileyen Veriler

Kaynak

İncelenen bilgi
Çatı alanı, yüzey ve yağış zaman dağılımı
Karara etkisi
Uygun toplama hacmi ve ön arıtma koşulu belirlenir.

Talep

İncelenen bilgi
İçme dışı cihazlar ve kullanım dönemleri
Karara etkisi
Depo dengesi, kurak dönem ve tamamlama gereksinimi hesaplanır.

Drenaj

İncelenen bilgi
Filtre, taşma, alıcı sistem ve sifonik ilişki
Karara etkisi
Toplama düzeninin çatı tahliye görevini koruduğu doğrulanır.

Dağıtım

İncelenen bilgi
Uç basıncı, emiş ve temiz su bağlantısı
Karara etkisi
Pompa, düşük seviye ve ayrı korunmuş kullanım ağı seçilir.

Sistem Seçiminde Teknik Koşullar

Çatı kaynağı yüzey ve çevreyle birlikte değerlendirilir

Çatı yüzeyi ve çevresel yük hedef kullanımla birlikte incelenir.

Filtre verimi sabit bir yıllık tasarruf değildir

Filtrenin debiye bağlı verimi ve kirle tahliye edilen su dengeye eklenir.

Depo hacmi yağış ve talebin zaman dağılımından çıkar

Depo seçimi yağış, talep, taşma ve tamamlama zaman serisine dayanır.

Depo girişi, emiş ve taşma farklı bölgeler ister

Depo girişi, emiş, taşma ve servis erişimi ayrı koordine edilir.

Şebeke tamamlama ayrı koruma ve kimlik ister

İçme dışı ağ, boru kimliği ve korunmuş şebeke tamamlama ayrı doğrulanır.

Toplama ekipmanı çatı tahliye kapasitesini korumalıdır

Dolu depo ve sifonik bağlantıda çatı tahliye kapasitesi korunur.

Bir yağış adımındaki yaklaşık toplanabilir hacim

V = P × A × C × η / 1000

V
Toplanabilir hacim, m³
P
Zaman adımındaki yağış yüksekliği, mm
A
Uygun etkin çatı alanı, m²
C,η
Doğrulanmış yüzey/toplama ve filtre etkileri

Katsayılar yüzey ve ürüne bağlıdır; sabit tasarruf garantisi değildir. Depo boyutu için aynı adımda talep, taşma ve tamamlama ile zaman serisi dengesi gerekir.

Çatı kaynağı yüzey ve çevreyle birlikte değerlendirilir — ayrıntılar

Yağmur çatıya ulaşırken yüzeydeki yaprak, toz ve diğer maddeleri taşıyabilir. WISY filtre açıklamaları organik yükün depoya girişten önce ayrılmasını ele alır. Çatı malzemesi, kullanım ve çevre koşulunu inceleriz. Hedef kullanım için uygun kaynak ve arıtma kapsamını belirleriz. Yalnız temiz görünen yağıştan uygunluk sonucu çıkarmadan çatının hangi bölümünün toplama ağına alınacağını ve gereken ön işlemi gerçek kaynak koşuluna bağlarız.

Kontrol: Çatı yüzeyi, çevresel yük ve hedef kullanım alınır; uygun kaynak alanı ve ön arıtma gerçek koşulla birlikte belirlenir.

Filtre verimi sabit bir yıllık tasarruf değildir — ayrıntılar

WISY ürün verileri filtrede depoya giden su ile kirin ayrıldığı çıkışı ayırır; verim akış koşuluyla değişebilir. Etiket verimini her yağışta sabit toplama oranı olarak kullanmayız. Filtrenin kapasitesini çatı drenaj debisiyle karşılaştırırız. Gelen suyun bir bölümü kirle birlikte tahliye edilebilir; bu kaybı su dengesine ekleriz. Modelin bakım ve çıkış koşullarını gerçek güzergâhta kontrol ederek filtre seçiminden tek başına bina tasarrufu yüzdesi üretmeyiz.

Kontrol: Filtre kapasitesi ve verim eğrisi gerçek debiyle karşılaştırılır; ayrılan su ve bakım koşulu depo su dengesine dahil edilir.

Depo hacmi yağış ve talebin zaman dağılımından çıkar — ayrıntılar

Aynı yıllık yağış ve talep farklı kurak dönemlerde farklı depo ihtiyacı oluşturabilir. Kaynak hacmini uygun çatı/filtre katsayılarıyla zaman adımlarında hesaplarız. Talep, taşma ve şebeke tamamlamasını aynı adımda izleriz. WISY depo yaklaşımındaki kullanım gereksinimini gerçek işletmeyle eşleştiririz. Gereksiz büyük depoyu otomatik en iyi çözüm saymadan kullanılabilir hacim, bekleme, yerleşim ve işletme koşullarını karşılaştırarak seçim yaparız.

Kontrol: Yağış/talep zaman serisi ve kayıplarla depo dengesi kurulur; taşma, kurak dönem ve tamamlanan hacimler ayrı gösterilir.

Depo girişi, emiş ve taşma farklı bölgeler ister — ayrıntılar

Ön filtrelenmiş su depoya uygun giriş düzeniyle alınır; emişin sediment veya yüzey yükünü taşımaması hedeflenir. WISY sistem açıklaması giriş, taşma ve emişi ayrı aşamalar olarak ele alır. Bu görevleri gerçek depoda koordine ederiz. Kapak ve servis erişimiyle düşük seviye korumasını planlarız. Depo hacminin yeterli olması girişin tabanı karıştırması veya pompanın uygunsuz bölgeden çekmesi gibi montaj sorunlarını otomatik çözmez.

Kontrol: Giriş, emiş, taşma ve servis alanları depo geometrisiyle eşleştirilir; düşük seviye ve sediment taşıma koşulları ayrıca kontrol edilir.

Şebeke tamamlama ayrı koruma ve kimlik ister — ayrıntılar

Wilo RAIN1 kendi ürününde içme dışı kullanım, ayırma tankı ve şebeke tamamlama düzenini tarif eder. Uygulamanın hedef uçlarını bu kapsamla değerlendiririz. Temiz su ve yağmur suyu dağıtımını ayrı işaretler, uygun korumayı tasarım esasından seçeriz. Doğrudan boru birleşimiyle kaynak değişimi yapmayız. Düşük seviye, alarm ve kaynak geri dönüşünü test ederek pompa ekranındaki bilgiyle gerçek su geçişinin aynı davranışı verdiğini doğrularız.

Kontrol: İçme dışı uçlar, boru kimliği ve tamamlama koruması sahadan izlenir; düşük seviye/kaynak geçişi gerçek işlevle test edilir.

Toplama ekipmanı çatı tahliye kapasitesini korumalıdır — ayrıntılar

WISY katalogları filtrelerin drenaj kapasitesine uygun seçilmesini ve sifonik uygulamada özel koordinasyonu belirtir. Depo dolunca gelen suyun uygun taşma yoluna gitmesi gerekir. Tasarım debisiyle filtre, taşma ve alıcı sistemi birlikte kontrol ederiz. Sifonik ağda boru ve basınç davranışı değişebileceği için toplama bağlantısını hesapla koordine ederiz. Su geri kazanma hedefi nedeniyle ana çatı drenajını daraltıp binada birikim oluşturacak düzen kurmayız.

Kontrol: Filtre, depo taşması ve alıcı çıkış tasarım yağışında birlikte kontrol edilir; sifonik ağa müdahale özel sistem hesabıyla koordine edilir.

Duvar içindeki temiz su ve atık su tesisatını döşedik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: temiz su ve atık su hatlarının duvar içinde döşenmesi. Fotoğraf yağmur suyu toplama sistemi değildir.

Scala Restoran

Kontroller ve teslim

Yağmur suyu toplama sisteminde depo kapasitesi gerçek proje girdilerine göre belirlenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Çatı kaynağı ve kurak dönem talebi birlikte alınır

Kaynak

Etkin çatı alanı, yüzey/çevre koşulu, zaman adımlı yağış ve filtre kayıpları.

Talep

İçme dışı uçlar, tüketim dönemleri, kurak aralık ve kullanım önceliği.

Örnek zaman adımıYağış / kaynakTalepTaşmaŞebeke tamamlama
Yağışlı dönem
Çatı/filtre kayıpları sonrası giriş kaydedilir.
Aynı adımın içme dışı tüketimi
Kullanılabilir depo hacmini aşan bölüm
Gerekiyorsa tamamlanan hacim
Kurak dönem
Yağışsız veya düşük giriş kaydı
Aynı dönemin gerçek ihtiyacı
Dengeye göre kaydedilir.
Depo düşükse gerekli hacim
Yoğun yağış / dolu depo
Giriş ve drenaj debisi birlikte değerlendirilir.
Aynı adımdaki tüketim
Uygun alıcı çıkışa yönlenen fazla hacim
Ürün kontrolüne göre kayıt

Örnek kayıt yapısı; gerçek hacim veya tasarruf sonucu değildir. Depo başlangıç/son seviyeleri aynı zaman adımında izlenir.

Depoya giden ve tahliye edilen suyun ayrı yolları

Kavramsal toplama ve taşma sistemi

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek şema; gerçek filtre, depo veya pompa bağlantı talimatı değildir.

  1. Çatı kaynağı

    Uygun yüzey ve tasarım drenajı.

  2. Ön filtre

    Toplama ve kirli çıkış ayrılır.

  3. Kullanım deposu

    Giriş, emiş ve düşük seviye.

  4. Kirle tahliye edilen su

    Filtre kaybı su dengesine eklenir.

  5. Uygun alıcı çıkış

    Kapasite ve geri etki kontrolü.

  6. Pompa

    Gerçek uç basıncı ve koruma.

  7. İçme dışı kullanım uçları

    Ayrı işaretli dağıtım.

Bağlantılar

  • Çatı kaynağı öğesinden Ön filtre öğesine bağlantıToplama girişi
  • Ön filtre öğesinden Kullanım deposu öğesine bağlantıDepoya giden su
  • Ön filtre öğesinden Kirle tahliye edilen su öğesine bağlantıKirli çıkış
  • Kirle tahliye edilen su öğesinden Uygun alıcı çıkış öğesine bağlantıTahliye
  • Kullanım deposu öğesinden Uygun alıcı çıkış öğesine bağlantıDolu depo taşması
  • Kullanım deposu öğesinden Pompa öğesine bağlantıUygun emiş
  • Pompa öğesinden İçme dışı kullanım uçları öğesine bağlantıAyrı kullanım ağı

Kontroller ve Teslim

Kaynak ve filtre kontrolü

Bağlı çatı alanlarını ve filtre ürününü gerçek planla karşılaştırıyoruz. Kirle birlikte tahliye edilen suyun çıkışı ve erişim kontrol edilerek drenaj kapasitesi ile toplama görevinin birlikte korunduğu doğrulanıyor.

Depo ve taşma deneyi

Giriş, emiş ve taşma güzergâhını uygun testle kontrol ediyoruz. Depo dolu koşulundaki yönlendirme incelenerek toplama hacminin dışında kalan suyun uygun çıkışa ulaşması sağlanıyor.

Pompa ve kaynak geçişi

Kritik uç basıncını ve düşük seviye işlevini deniyoruz. Şebeke tamamlama koruması, alarm ve yeniden yağmur suyu kullanımı gerçek ürün senaryolarıyla kaydediliyor.

Kullanım ve bakım teslimi

İçme dışı uçlar, boru işaretleri ve bakım görevlerini teslim ediyoruz. Su dengesi ve izlenecek hacimler açıklanarak gerçek kullanımın tasarım varsayımlarıyla zaman içinde karşılaştırılması sağlanıyor.

Kaynak geçişi ve kullanım teslim kontrolü

KontrolAyrı kayıt alanı
İçme dışı uçlar
Hedef cihazlar, boru kimliği ve ayrı dağıtım
Pompa basıncı
Akış sırasında gerçek kritik uç basıncı
Düşük seviye
Algılama, alarm ve kuru çalışma korumasının gerçek tepkisi
Şebeke tamamlama
Ayırma/koruma düzeni ve uygun ürün testi
Kaynak geri dönüşü
Yağmur suyu tekrar kullanılabilirken kontrolün geçiş davranışı
Dolu depo / taşma
Gelen yağışın uygun alıcıya tahliyesi
Sifonik bağlantı varsa
Özel ağ hesabı, çıkış ve tasarımcı koordinasyonu

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. WISY — Depo öncesi yağmur suyu filtrasyonu
  2. WISY — Filtre kapasitesi, verim ve sifonik uygulama koşulu
  3. WISY — Depo ve kullanım gereksinimi
  4. WISY — Giriş, taşma ve emiş sistem düzeni
  5. Wilo — RAIN1 içme dışı kullanım ve şebeke ayırma kılavuzu

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Yıllık yağış miktarı depo seçmek için yeterli mi?

Kaynak ve talebin yıl içindeki dağılımı önemlidir. Kurak dönemde depo boşalabilir; yoğun yağışta taşabilir. Zaman adımlı yağış ve tüketimi karşılaştırırız. Çatı/filtre kayıplarını da ekleyerek yalnız yıllık toplamdan hacim seçmez, depo ve şebeke tamamlama görevini gerçek kullanım örüntüsünden belirleriz.

Filtrelenmiş yağmur suyu içilebilir kabul edilir mi?

Bu sistem içme dışı hedef kullanım için tasarlanır. Filtre parçacıkları ayırabilir; bu durum bütün içilebilirlik koşullarını otomatik sağlamaz. Kaynağı ve ürün kullanım kapsamını doğrularız. Ayrı dağıtım ve işaretler kurarak berrak görünümü içme uygunluğu olarak sunmadan hedef kullanımın arıtma ve kontrol ihtiyaçlarını belirleriz.

Depo dolunca çatının drenajı nasıl devam eder?

Filtrede ayrılan kirli su akışını ve depo taşmasını uygun alıcı sisteme yönlendirmek gerekir. Tasarım debisinde kapasite ve geri etki kontrol edilir. Sifonik ağ varsa özel bağlantı hesabı yapılır. Depoyu yeterli hacimde seçmenin çatı tahliye yolunu otomatik tamamlamadığını dikkate alıp dolu depo senaryosunu ayrıca doğrularız.

Sifonik inişe standart yağmur suyu filtresi eklenebilir mi?

Sifonik sistemin basınç ve ağ dengesi etkilenebilir. WISY bu uygulama için özel kurulum koordinasyonu belirtir. Filtre ve bağlantı, sifonik tasarımcıyla gerçek sistem hesabında değerlendirilir. Gelişigüzel parça ekleyerek çatı ağının aynı kapasiteyi koruyacağını varsaymadan çıkış ve toplama düzenini birlikte çözeriz.

Yağmur suyu azalınca şebeke hattını doğrudan birleştirebilir miyiz?

Temiz suyla yeniden kullanım suyu arasındaki çapraz bağlantı koruması gerekir. Uygun ayırma/tamamlama düzeni ürün ve tasarım esasından seçilir. Boru kimlikleri ve düşük seviye davranışı kontrol edilir. Kaynak geçişini gerçek işlevle test ederek doğrudan boru birleşimini güvenli tamamlama yöntemi olarak kullanmayız.
