Termostatik Karışım Vanası Seçimi ve Montajı

SCA Mühendislik termostatik karışım vanasını kullanım talebi, sıcak-soğuk girişler ve varsa sirkülasyon düzeniyle birlikte seçer. Ürün ve saha bağlantısı ayrı tanımlanarak montaj ve kabul kapsamı hazırlanır.

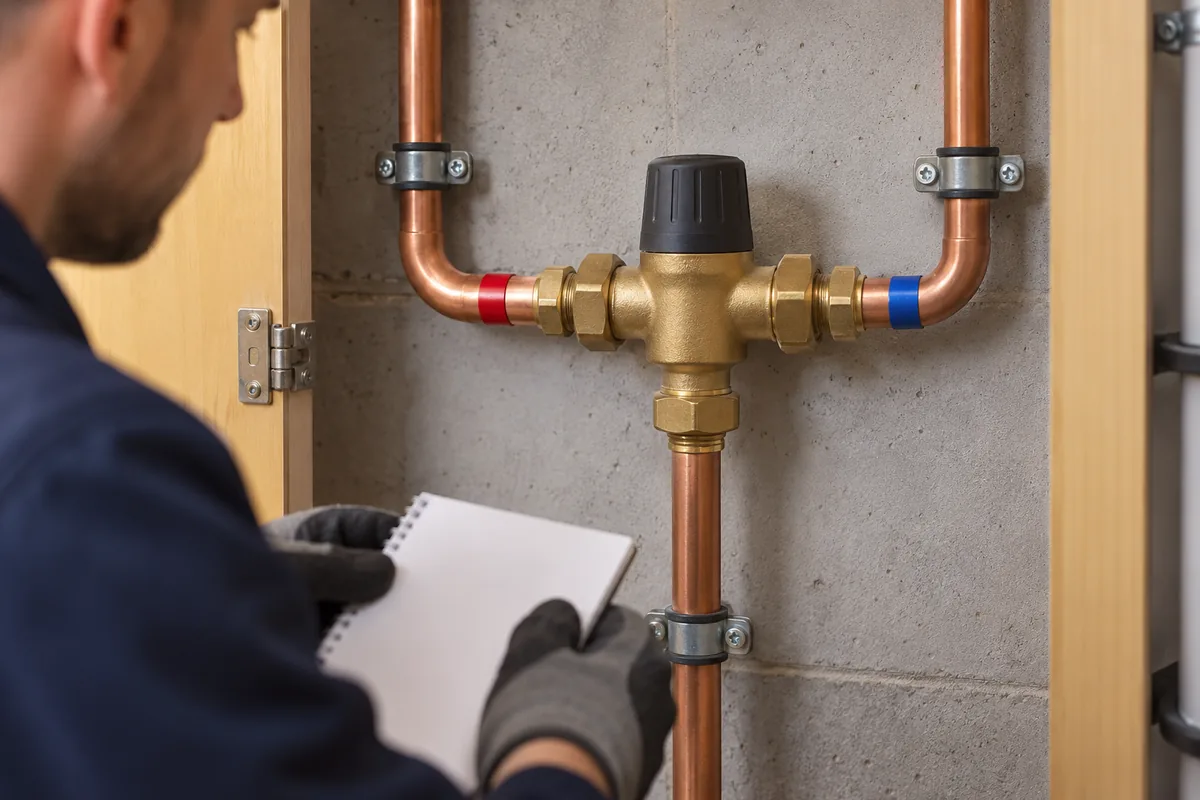

Ayrı sıcak ve soğuk girişlerle karışım çıkışına bağlı termostatik karışım vanasını inceleyen tesisatçı
Kavramsal hizmet görseli: Ayrı sıcak ve soğuk girişlerle karışım çıkışına bağlı termostatik karışım vanasını inceleyen tesisatçı

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Karışım ekipmanı seçimi ve bağlantı kapsamı

Hizmette ele alınan işler

  • Merkezi veya belirli kullanım noktası için görev ve giriş koşullarının değerlendirilmesi
  • Gerçek ürün belgesiyle vana ve yardımcı bileşen seçimi
  • Kararlaştırılan saha bağlantısı, erişim ve ürüne özgü kabul kaydı

Kapsamın sınırları

  • Sıcak su üretimi veya bütün dağıtım tesisatı revizyonu ayrıca tanımlanır.
  • Sirkülasyon düzenlemesi gerekiyorsa ayrı teklif kalemidir.
  • Montaj su hijyeni değerlendirmesi veya bütün bina için sağlık sertifikası yerine geçmez.

Ürün ile Tesisat İşini Birlikte Görün

Teklifte vana modeliyle saha bağlantısının ayrı gösterilmesi iş kapsamını anlaşılır kılar. Mevcut giriş koşullarının doğrulanması, yardımcı bileşenler, sirkülasyon düzenlemesi ve kabul kontrolleri değerlendirilir. İşletmenin kesinti sınırı ve kullanım noktalarına erişim planı uygulama süresini etkileyebilir. Var olan dağıtım sorununu incelemeden yalnız vana değişimi üzerinden kesin sonuç vaat edilmez; hangi problemin hangi iş kalemiyle ele alındığı başlangıç dosyasında belirtilir.

  • Ürün ve yardımcı bileşen seçimi
  • Mevcut bağlantıların revizyon ihtiyacı
  • Sirkülasyon ve erişim düzenlemesi
  • Kabul koşulları ve işletme koordinasyonu

Teklif İçin Gerekli Bilgiler

  • Kullanım noktaları ve işletme talebi
  • Mevcut vana ve yardımcı ekipman fotoğrafları
  • Sıcak, soğuk ve dönüş bağlantı şeması
  • Uygulama erişimi ve kesinti koşulları

Teklif Kapsamı

Karışımın yapılacağı yer seçimi değiştirir

Karışım yeriSıcak-soğuk giriş koşullarıTalepSirkülasyon ilişkisi
Merkezi dağıtım
Ortak girişlerin kaynağı, değişimleri ve gerçek ürün sınırları birlikte incelenir.
Birden fazla kullanım kolunun birlikte çalışması ve talep değişimi kaydedilir.
Üretim, dolaşım ve karışım görevleri ayrılarak dönüş bağlantısı değerlendirilir.
Belirli kullanım noktası
Noktaya ulaşan sıcak-soğuk hatların gerçek koşulları kaydedilir.
Yerel nokta veya grup için kullanım düzeni ve eklenmesi planlanan noktalar değerlendirilir.
Varsa merkezi dönüşün yerel düzenle ilişkisi gösterilir; görünüşle uyumlu kabul edilmez.

Sistem Seçimi ve Uygulama

Bir karışım vanasını yalnız boru çapına bakarak seçmek yeterli değildir. Bağlanacak sıcak ve soğuk devrelerin çalışma koşulları, kullanılacak noktalar ve talebin değişimi değerlendirilir. Merkezi bir hatta karışım yapmakla belirli bir kullanım noktasını düzenlemek aynı yerleşim kararı değildir. Çalışma önce vananın hangi görevi üstleneceğini belirler; ardından gerçek ürün belgeleriyle uygun seçenekler karşılaştırılır.

Karışım ekipmanı, bağlı olduğu sıcak ve soğuk su hatlarıyla birlikte seçilir; montaj noktası, erişim ve bağlantı kapsamı teklifin başında belirlenir. Mevcut tesiste sirkülasyon bağlantısı veya yardımcı bileşenler değişecekse bunların etkisi ayrıca gösterilir. Teslimde hangi çalışma koşullarının kontrol edildiği ve hangi işletme takibinin gerekli olduğu yazılır; ürünün varlığı tek başına bütün tesisat için sağlık veya kullanım güvenliği garantisi olarak sunulmaz.

İki giriş birlikte incelenir
Sıcak ve soğuk suyun gerçek bağlantı ve çalışma koşulları aynı seçim dosyasında değerlendirilir.
Kullanım yeri belirleyicidir
Merkezi hat, belirli mahal veya kullanım noktası için istenen işlev ayrı tanımlanır.
Bakım erişimi korunur
Vanaya ve yardımcı bileşenlere ulaşım, ürün yerleşiminin bir parçası olarak planlanır.

Eski karışım ekipmanının değiştirilmesi

Mevcut vana yenilenirken yalnız aynı bağlantı ölçüsünde ürün aramak yerine çalışma şikâyeti ve kullanım düzeni incelenir. Giriş devrelerinin gerçek koşulları, sirkülasyon ilişkisi ve yardımcı bileşenler kaydedilir. Böylece ekipman değişimiyle düzelmeyecek bir dağıtım sorunu, vana arızası gibi fiyatlandırılmaz.

  • Mevcut ürün ve şikâyet kaydı
  • Giriş ve dönüş bağlantıları
  • Değişim sırasında erişim planı

Seçimi ve Kapsamı Etkileyen Veriler

Kullanım noktaları

İncelenen bilgi
Bağlı mahal ve gerçek talep düzeni.
Karara etkisi
Merkezi veya noktasal karışım yerleşimini değiştirir.

Giriş devreleri

İncelenen bilgi
Sıcak ve soğuk hattın doğrulanmış işletme bilgisi.
Karara etkisi
Ürün uygunluğu ve bağlantı kapsamını belirler.

Dönüş hattı

İncelenen bilgi
Mevcut sirkülasyon şeması ve diğer kollar.
Karara etkisi
Vana konumu ve yardımcı bağlantıları etkiler.

Servis erişimi

İncelenen bilgi
Mevcut niş, teknik hacim ve ulaşım koşulu.
Karara etkisi
Bakım yerleşimi ve uygulama sırasını netleştirir.

Sistem Seçiminde Teknik Koşullar

Kullanım amacının tanımlanması

Merkezi dağıtım veya belirli kullanım noktası görevi, talep ve işletme şikâyetiyle tanımlanır; üretim sıcaklığı karışım hedefinden ayrılır.

Giriş koşullarının karşılaştırılması

Sıcak ve soğuk giriş koşulları kaynağıyla kaydedilir; sıcaklık/basınç değişimi gerçek modelin çalışma gereksinimleriyle karşılaştırılır.

Debi ve kullanım talebi

Noktaların birlikte kullanım düzeni ve gelecekteki ekler talep aralığını belirler; boru çapının yanında eksik veriler ve doğrulama ihtiyacı gösterilir.

Yardımcı bileşenlerin kapsamı

Çekvalf, süzgeç ve servis bileşenleri gerçek ürün paketinden doğrulanır; mevcut, paket içi ve sahada sağlanacak donanım ayrılır.

Sirkülasyon ve bağlantı yeri

Vana konumu sıcak su üretimi, sirkülasyon ve diğer kullanım kollarıyla aynı şemada incelenir; korunacak ve değişecek bağlantılar ayrılır.

Ürüne özgü kabul ve işletme kaydı

Ürüne özgü kontrol koşulları ve giriş/çıkış gözlemleri kaydedilir; açık kontroller, ayar ve bakım sorumluluğu işletmeye aktarılır.

Kullanım amacının tanımlanması — ayrıntılar

Vananın belirli bir kullanım noktasını mı yoksa daha geniş bir dağıtım kolunu mu düzenleyeceği başlangıçta belirlenir. Aynı ürün adı farklı tesisat görevlerini tek başına açıklamaz. Kullanım noktaları, beklenen talep değişimi ve mevcut işletme şikâyeti kaydedilir. Seçim dosyası bu görevi açıkça yazar; merkezi üretim sıcaklığıyla çıkıştaki karışım hedefi aynı bilgi olarak değerlendirilmez.

Kontrol: Vananın görevi ve hizmet edeceği kullanım noktaları belirli mi?

Giriş koşullarının karşılaştırılması — ayrıntılar

Sıcak ve soğuk giriş devreleri ürünün gerçek çalışma gereksinimleriyle birlikte incelenir. Basınç ve sıcaklık bilgisi için mevcut kayıtların nereden geldiği gösterilir; yalnız bir anlık kullanım gözlemi bütün işletme koşullarını temsil etmez. Giriş koşullarındaki değişimin karışıma etkisi seçim değerlendirmesine katılır. Üretici sınırları başka modelden alınarak bütün vanalara ortak bir şart gibi sunulmaz.

Kontrol: Her iki giriş için kullanılan veri ve gerçek ürün gereksinimleri karşılaştırılmış mı?

Debi ve kullanım talebi — ayrıntılar

Vana seçiminde bağlı kullanım noktalarının sayısı kadar hangi koşulda birlikte çalışacağı da önemlidir. İşletmenin gerçek kullanım düzeni ve gelecekte eklenmesi planlanan noktalar kaydedilir. Ürün seçimi bu talep aralığıyla karşılaştırılır; nominal boru ölçüsü tek başına yeterli karar girdisi kabul edilmez. Mevcut ölçüm veya kayıt eksikse bu eksiklik dosyada açık tutulur ve doğrulama ihtiyacı belirtilir.

Kontrol: Seçim, bağlantı çapının yanında gerçek kullanım talebini de içeriyor mu?

Yardımcı bileşenlerin kapsamı — ayrıntılar

Seçilen üründe bulunan veya bağlantı düzeninin gerektirdiği çekvalf, süzgeç ve servis bileşenleri kendi ürün belgesinden doğrulanır. Her vananın aynı donanımla geldiği varsayılmaz. Mevcut tesiste kullanılacak bileşenle yeni kurulacak bileşen teklifte ayrı gösterilir. Yerleşim, bakım erişimini ve tesisatın işletme sırasında yönetilebilmesini dikkate alır; ürün paketiyle saha tesisatı arasındaki iş sınırı belirsiz bırakılmaz.

Kontrol: Ürün içindeki ve saha bağlantısındaki yardımcı bileşenler ayrı listelenmiş mi?

Sirkülasyon ve bağlantı yeri — ayrıntılar

Merkezi sıcak su dönüşü bulunan sistemlerde vananın konumu ve dönüş ilişkisi bütün hat şeması üzerinde incelenir. Kullanım suyu üretimi, dolaşım ve karışımın görevleri ayrı gösterilir. Eski bağlantının yeni ürün için uygun olduğu yalnız görünüşüne bakılarak kabul edilmez. Planlanan değişikliğin diğer kullanım kollarını nasıl etkileyebileceği değerlendirilir; kapsam dışındaki devreler de uygulama sınırında belirtilir.

Kontrol: Karışım ekipmanı mevcut sirkülasyon ve diğer kullanım kollarıyla birlikte gösterilmiş mi?

Ürüne özgü kabul ve işletme kaydı — ayrıntılar

Montaj sonrasında seçilen ürünün kendi belgesine göre kontrol edilecek işlevler ve test koşulları hazırlanır. Giriş ve çıkış gözlemleri, yapıldıkları kullanım koşullarıyla birlikte kaydedilir. Ayar ve bakım sorumluluğu işletmeye aktarılır; tamamlanmamış kontrol veya erişilemeyen nokta dosyada açık kalır. Vana kabulü, su hijyenine ilişkin başka inceleme veya bütün bina uygunluk değerlendirmesinin yerine geçmez.

Kontrol: Kabul kaydı gerçek ürün, kullanım durumu ve işletme sorumluluğunu birlikte içeriyor mu?

Ayrı sıcak ve soğuk girişlerle karışım çıkışına bağlı termostatik karışım vanasını inceleyen tesisatçı

Ayrı kırmızı ve mavi giriş güzergâhları ile alttaki çıkışa bağlı üç portlu karışım vanası. Renk ve konum gerçek ürünün port çizimini doğrulamaz; model ve paket içeriği bilinmiyor.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Girişler ve karışım çıkışı

Kavramsal vana görev şeması

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek görev şemasıdır. Gerçek ürünün port konumu, sirkülasyon bağlantısı ve yardımcı bileşen sırası üretici çizimiyle belirlenir; bu şema montaj talimatı değildir.

  1. Sıcak su girişi

    Gerçek giriş sıcaklığı ve basıncı

  2. Soğuk su girişi

    Ayrı giriş koşulları

  3. Termostatik karışım vanası

    Model ve ürün paketi teyit edilir.

  4. Karışım çıkışı

    Hizmet edecek nokta/kol ve talep

Bağlantılar

  • Sıcak su girişi öğesinden Termostatik karışım vanası öğesine bağlantıSıcak giriş görevi
  • Soğuk su girişi öğesinden Termostatik karışım vanası öğesine bağlantıSoğuk giriş görevi
  • Termostatik karışım vanası öğesinden Karışım çıkışı öğesine bağlantıKarışım çıkış görevi

Görsel etiketlerinin gerçek çizimle eşleştirilmesi için model ve port belgesi gerekir. Çekvalf ve süzgecin ürün içinde olup olmadığı sipariş belgesinden doğrulanır.

Ürün paketi ve saha işi ayrı gösterilir

Merkezi Kullanım Sıcak Suyu ve Sirkülasyon Tesisatı

Üretim ve merkezi dolaşım görevi karışım ekipmanından ayrı planlanır.

Bina Temiz Su Dağıtım Tesisatı

Diğer kullanım kollarının dağıtım ve bağlantı kapsamı ayrıca değerlendirilir.

Teklif kalemiÜrün paketiSaha veya kabul kapsamı
Vana
Gerçek model ve teslim edilecek ürün belgesi.
Montaj yeri, servis erişimi ve mevcut bağlantıyla eşleşme.
Çekvalf ve süzgeç
Paket içeriği model/sipariş belgesiyle doğrulanır.
Eksik veya mevcut bileşenler ayrı listelenir; gereken saha temini belirtilir.
Saha bağlantısı
Pakette bulunan bağlantı parçaları ayrılır.
Sıcak-soğuk giriş, karışım çıkışı ve uygulama sınırı.
Sirkülasyon düzenlemesi
Ürünün bağlantı gereksinimleri gösterilir.
Gerekli dönüş revizyonu ve diğer kullanım kollarına etkisi ayrı kalem.
Kabul ve işletmeye teslim
Üreticinin gerçek kontrol gereksinimleri.
Kararlaştırılan kullanım koşulları, gözlem kaydı, açık kontrol ve bakım sorumluluğu.

Kontroller ve teslim

Kontroller ve Teslim

Ürün eşleşmesi

Kurulan vana ve yardımcı donanım seçim dosyasıyla karşılaştırılır.

Bağlantı kontrolü

Giriş, çıkış ve varsa sirkülasyon ilişkisi uygulama kaydına işlenir.

Kullanım doğrulaması

Kararlaştırılan kullanım koşullarında gözlenen davranış kayıt altına alınır.

İşletmeye teslim

Ürüne özgü bakım bilgisi ve açık kontroller işletme sorumlusuna aktarılır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Caleffi — 5217 termostatik karışım vanası
  2. HSE — Hot and Cold Water Systems

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Vana yalnız boru çapına göre seçilebilir mi?

Hayır. Kullanım talebi, sıcak ve soğuk giriş koşulları, ürün gereksinimleri ve bağlantı yeri birlikte incelenmelidir. Boru ölçüsü bu değerlendirmenin bir girdisidir; tek başına doğru karışım işlevini kanıtlamaz.

Bu hizmet sıcak su üretim sistemini de değiştirir mi?

Çalışma belirli karışım ekipmanının seçim ve bağlantısına odaklanır. Üretim veya merkezi dağıtımda ayrı revizyon ihtiyacı görülürse bu iş ayrıca tanımlanır; vana montajının içinde tamamlanmış gibi gösterilmez.

Mevcut sirkülasyon hattı kullanılabilir mi?

Dönüş hattının gerçek bağlantısı ve ürün gereksinimleri karşılaştırılmalıdır. Kullanılabilirlik görünüş veya eski vana ölçüsüyle belirlenmez; karışım düzeninin diğer kullanım kollarına etkisi aynı şema üzerinde değerlendirilerek karar verilir.

Vana su hijyenini tek başına garanti eder mi?

Hayır. Karışım ekipmanı belirli bir tesisat işlevini yerine getirir. Su sistemi hijyeni, kullanım ve bakım koşulları ayrı değerlendirme konularıdır; bu montaj bütün bina için sağlık sertifikası olarak sunulamaz.

Teklif için hangi bilgiler hazırlanmalı?

Mevcut vana modeli, bağlı kullanım noktaları, sıcak ve soğuk hat bilgileri ile varsa sirkülasyon şeması başlangıç verileridir. Eksik kayıtlar keşifte ayrılarak doğrulanacak işler ve uygulama sınırı teklifte belirtilir.
