Chiller Su Devresinde Donma ve Glikol Dönüşüm Projesi

SCA, dış hat ve durgun kolların kış koşullarını inceleyerek glikol veya alternatif koruma yöntemini projelendirir; ürün uyumunu ve gerçek çalışma etkilerini birlikte değerlendirir.

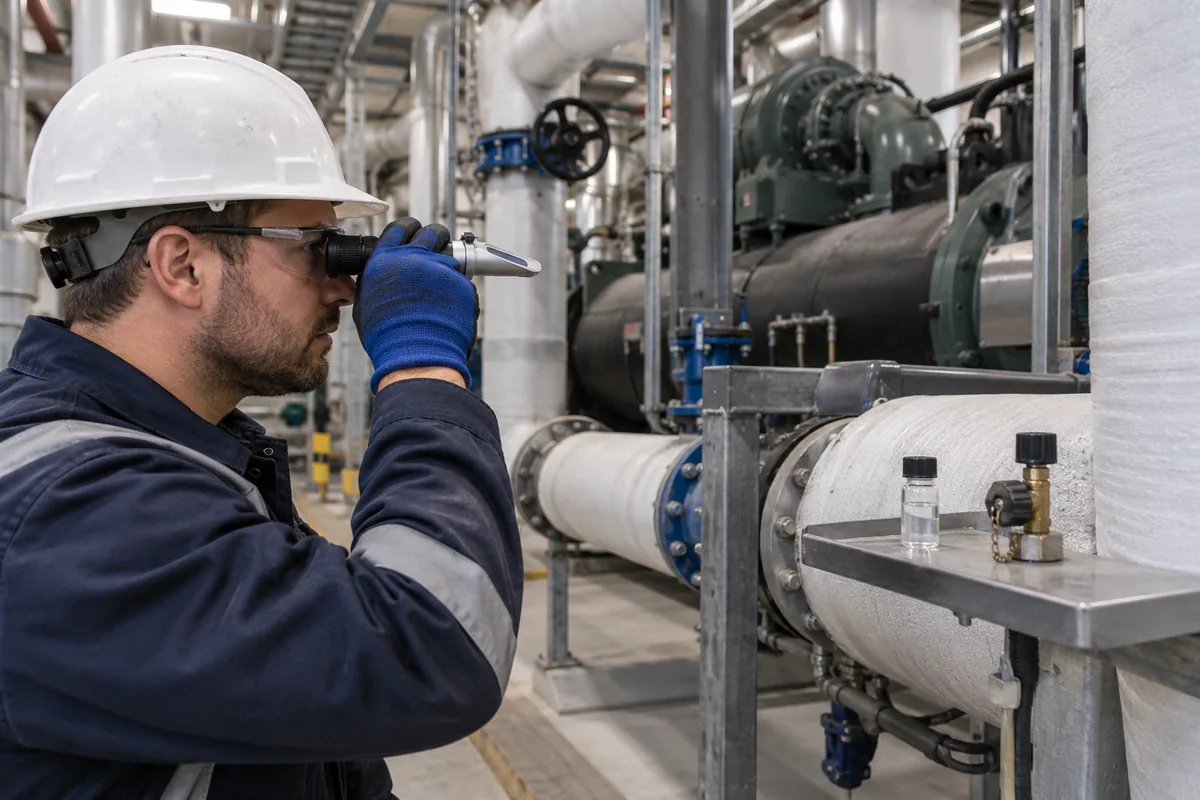

Chiller tesisinde küçük akışkan örneğini optik refraktometreyle inceleyen teknisyen
Kavramsal hizmet görseli: Chiller tesisinde küçük akışkan örneğini optik refraktometreyle inceleyen teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Donma koruması ve akışkan dönüşümü

Koruma kararı normal işletme, enerji kesintisi ve uzun duruş için ayrı hazırlanır.

Hizmette ele alınan işler

  • Riskli bölüm ve işletme koşulu haritası
  • Akışkan, cihaz/malzeme ve pompa uygunluk dosyası
  • Hazırlık-dolum ve takip sorumlulukları

Kapsamın sınırları

  • Devre temizliği ve atık işleri gerektiğinde ayrıca tekliflendirilir.
  • Genel bir karışım yüzdesi bütün cihazlar ve iklimler için önerilmez.

Glikol dönüşümünün inceleme, hazırlık ve dolum kapsamı

Teklif, yalnız satın alınacak glikol miktarına göre hazırlanmaz. Envanter, uygunluk incelemesi, hazırlık, dolum ve tekrar çalışma kontrolü ayrı tanımlanır; ölçülmemiş devre hacmi kesin kabul edilmez.

  • Devre hacmi ve mevcut akışkan durumu
  • Ürün ve cihaz teyidi gereksinimi
  • Pompa veya bağlantı değişiklikleri
  • Dolum erişimi, numune ve atık yönetimi

İnceleme İçin Gerekli Bilgiler

  • Kış işletmesini ve kesinti geçmişini paylaşın.
  • Cihaz modellerini ve dış hat planını ekleyin.
  • Mevcut katkı veya akışkan bilgisini belirtin.
  • Dolum ve atık yönetimi sorumlularını tanımlayın.

Müdahale ve Teklif Kapsamı

Chiller tesisinde küçük akışkan örneğini optik refraktometreyle inceleyen teknisyen

Akışkan numunesinin optik refraktometreyle incelenmesi. Karışım kontrolü seçilen ürünün yöntemine ve numune kaydına bağlanır; fotoğraf belirli oran veya koruma sonucu göstermez.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç koşulda koruma yöntemi

Tablo gerçek koruma kararının kontrol alanlarını gösterir; tesis için yöntem seçimi ürün ve saha verisine bağlıdır.

KoşulRiskli dış hat / durgun kolKoruma değerlendirmesi
Normal kış işletmesi
Maruziyet ve gerçek dolaşım kaydedilir.
Akışkan ve aktif korumanın üretici koşulları
Enerji kesintisi
Enerjiye bağlı koruma durumu ayrılır.
Aktif işlevin kaybı ve alternatif koruma ihtiyacı
Uzun duruş
Su dolu kalan ve boşaltılabilen bölümler
Uygulanabilir duruş yöntemi ve sorumlu taraf

Ürün yöntemine bağlı karışım kontrolü

Refraktometreyle numune incelemesi, yalnız seçilen ürünün uygun gördüğü kontrol yöntemi kapsamında anlamlıdır.

Numune kaydı

Alındığı devre/bölüm, tarih, ürün kimliği ve kullanılan yöntem kayıt altına alınır.

Ürün değerlendirmesi

Sonuç seçilen ürünün verileriyle yorumlanır; görüntüden karışım oranı veya koruma sıcaklığı çıkarılmaz.

İnceleme ve Müdahale Yöntemi

Chiller devresindeki donma riski cihazın açık alanda bulunmasına, dış hatların güzergâhına ve tesisin kış işletmesine bağlıdır. Gece kapatılan bir sistem, sürekli çalışan devreyle aynı koşulları paylaşmaz. İncelemede elektrik kesintisi, uzun süreli duruş ve kullanılmayan boru kolları ayrı ele alınır. Yalıtımın tek başına kalıcı donma koruması olduğu söylenmez; hangi yöntemin hangi koşula cevap verdiği açıklanır.

Glikol ekleme kararı verilirse akışkanın ürün bilgisi, cihaz ve tesisat malzemesi uyumu, pompa davranışı ve ısı aktarımı etkileri incelenir. Proje tahmini bir karışım oranı önermez. Teklif sınırı; mevcut suyun hazırlanması, dolum, numune ve işletme takibini ayrı gösterir. Bu hizmet, devrenin donma koşullarına uygun akışkan ve koruma yöntemini belirleyen proje dosyasını sunar. Devre yıkama gerekiyorsa ayrı kapsamda tanımlanır. Dönüşümün sonucu hem koruma hem gerçek çalışma koşulları açısından değerlendirilir.

Ürün verisine bağlı seçim
Akışkan türü ve karışım kararı gerçek ürün bilgisiyle verilir. Genel bir yüzde bütün cihazlar ve iklimler için kullanılamaz.
Kesintiyi hesaba katın
Elektrikle çalışan korumanın enerji yokken davranışı ayrıca incelenir. Normal çalışma, uzun süreli duruşun güvenliğini kanıtlamaz.
Hidrolik etkileri görünür tutun
Akışkan değişimi pompa, debi ve ısı aktarımı kararlarını etkiler. Donma koruması sağlanırken diğer çalışma koşulları gözden kaçırılmamalıdır.

Sezon dışında duran dış devre

Hangi bölümlerin su dolu kaldığı ve boşaltmanın uygulanabilirliği kaydedilir. Koruma, işletmenin gerçekten uygulayabileceği bir duruş prosedürüyle birlikte seçilir.

  • Dolu kalan kollar çizilsin.
  • Drenaj erişimi doğrulansın.
  • Uzun duruş sorumlusu belirlensin.

Müdahalenin Teknik Koşulları

Risk sınırının çizilmesi

Dış hatlar ve durgun kollar işletme/kesinti koşuluyla işaretlenir.

Akışkan ve malzeme uyumu

Akışkan ve cihaz/malzeme izinleri birlikte teyit edilir.

Karışımın çalışma etkisi

Karışımın kapasite, debi ve pompa etkisi gerçek verilerle incelenir.

Devre hazırlığı ve dolum kapsamı

Hazırlık, dolum, numune ve atık işleri ayrı kapsamlandırılır.

Aktif koruma ve duruş davranışı

Aktif korumanın enerji kaybı ve uzun duruş davranışı açıklanır.

Dönüşüm sonrası takip

Numune ve sonraki su eklemeleri işletme kayıtlarına bağlanır.

Risk sınırının çizilmesi — ayrıntılar

Donma incelemesi için yalnız ana cihaz değil, dış hatlar, durgun kollar ve açık alandaki bağlantılar işaretlenir. Tesisin normal kış işletmesi ile enerji kesintisi ve uzun duruş koşulları ayrı okunur. Proje iklim verisinin kaynağını belirtir; sahaya ait olmayan sıcaklık kabulü kesin tasarım değeri yapılmaz. Hangi bölümün hangi yöntemle korunacağı devre üzerinde açıkça gösterilir ve sorumlular belirtilir.

Kontrol: Her riskli bölümün koruma yöntemi ve işletme koşulu yazılsın.

Akışkan ve malzeme uyumu — ayrıntılar

Aday glikol ürünü için üreticinin uygulama alanı, malzeme uyumu ve kullanım talimatları incelenir. Chiller üreticisinin izinleri ayrıca istenir; boru, conta ve diğer parçaların korunabilirliği değerlendirilir. Farklı ürünlerin karıştırılabileceği varsayılmaz. Ürün seçimi kesinleşmeden satın alma listesi tamamlanmaz. Proje, eksik veri veya teyit gerektiren malzemeleri ayrı işaretleyerek uygulamanın hangi koşullarda ilerleyebileceğini müşteriye açık biçimde bildirir.

Kontrol: Cihaz ve akışkan teyitleri aynı teknik dosyada bulunsun.

Karışımın çalışma etkisi — ayrıntılar

Akışkan değişiminin ısı aktarımı ve hidrolik davranış üzerindeki etkisi üretici verisiyle değerlendirilir. Mevcut kapasitenin aynı kalacağı veya pompanın değişmeden yeterli olacağı baştan kabul edilmez. Tasarımda gerçek çalışma sıcaklıkları kullanılır; genel bir oran üzerinden kesin sonuç üretilmez. İnceleme, gerekli debi ile pompa ve cihaz koşullarının birlikte sağlanıp sağlanmadığını gösterir ve teyit bekleyen hesapları açık tutar.

Kontrol: Koruma ve çalışma hesabı aynı ürün bilgisine dayansın.

Devre hazırlığı ve dolum kapsamı — ayrıntılar

Dönüşüm öncesinde mevcut akışkanın durumu, devredeki kir ve eski katkıların bilgisi istenir. Hazırlık ve dolum yöntemi seçilen ürün ile cihaz talimatlarına bağlanır. Atık akışkanın uzaklaştırılması, numune ve dolum sorumluluğu teklif içinde netleşir. Devre temizliği gerektiğinde bu iş ayrı kapsam olarak gösterilir; glikol dönüşümü bütün bakım ihtiyaçlarını otomatik çözen işlem gibi sunulmaz ve teslim sınırı korunur.

Kontrol: Hazırlık, dolum ve atık sorumlulukları teklif içinde ayrı olsun.

Aktif koruma ve duruş davranışı — ayrıntılar

Pompa dolaşımı veya elektrikli koruma kullanılıyorsa hangi enerji ve kontrol izinlerine bağlı olduğu belirlenir. Enerji kaybı durumunda bu işlevlerin devam ettiği varsayılmaz. Uzun duruş için işletmenin yapacağı kontroller ve alternatif koruma koşulları yazılır. Cihazın kendi donma koruma fonksiyonları gerçek model verisinden doğrulanır; üretici şartları okunmadan yalnız benzer cihaz bilgisiyle güvenli duruş prosedürü hazırlanmaz ve garanti verilmez.

Kontrol: Enerji kesintisi ile normal duruş için ayrı karar bulunsun.

Dönüşüm sonrası takip — ayrıntılar

Dolumdan sonra ürünün önerdiği kontrol yöntemi, karışım kaydı ve bakım takip bilgisi dosyalanır. Sisteme daha sonra su eklenmesi koruma koşulunu değiştirebilir; bu işlem işletme kayıtlarına bağlanır. Pompa ve cihaz çalışma değerleri mevcut ihtiyaçla karşılaştırılır. Kabul, kullanılan ürün ve sahada görülen koşulları belirtir. Gerçekte yaşanmamış aşırı hava veya kesinti şartlarında denenmiş başarı beyan edilmez, kalan sınırlar açıklanır.

Kontrol: Sonraki su eklemeleri ve numune takibi için kayıt düzeni tanımlansın.

İncelemede Hangi Veriler Kullanılır?

Kış kullanımı

İncelenen bilgi
Çalışma ve duruş takvimi
Karara etkisi
Sürekli koruma veya duruş yöntemi ihtiyacını ayırın.

Cihaz uyumu

İncelenen bilgi
Gerçek model ve akışkan verisi
Karara etkisi
Uygun ürün seçeneklerini cihaz ve akışkan üreticilerinin doğruladığı koşullara göre belirleyin.

Pompa yeterliliği

İncelenen bilgi
Akışkan etkisi ve çalışma noktası
Karara etkisi
Korunacak veya değişecek ekipmanı belirleyin.

Kesinti koşulu

İncelenen bilgi
Enerji ve müdahale imkânı
Karara etkisi
Aktif korumanın yetersiz kalabileceği durumu açıklayın.

Teklif kalemleri ve su ekleme kaydı

Her kalemin dahil olduğu iş ve sorumlu taraf ayrıca yazılır.

KalemAçıklanacak sınır
Akışkan seçimi
Ürün ve korunacak koşullar
Cihaz / malzeme teyidi
Model, boru/conta ve bekleyen izinler
Pompa etkisi
Gerçek çalışma noktası ve gerekli değişiklik
Hazırlık / dolum
Ürün yöntemi, erişim ve numune
Atık sorumluluğu
Uzaklaştırma işi ve sorumlu taraf

Kontroller ve teslim

Kontroller ve Kayıtlar

Ürün kaydı

Seçilen akışkan, teyitler ve uygulama bilgileri dosyalanır.

Dolum kontrolü

Uygulama ve numune kayıtları seçilen ürünün yöntemine bağlanır.

Çalışma gözlemi

Pompa, cihaz ve terminal koşulları dönüşüm sonrasında karşılaştırılır.

Duruş teslimi

Kesinti, uzun duruş ve sonraki su ekleme adımları işletmeye açıklanır.

Sonraki su eklemelerini kayıtlayın

Su eklenmesi karışım ve koruma koşulunu değiştirebilir.

İşletme kaydında işlem tarihi, devre/bölüm, eklenen su bilgisi, sorumlu kişi ve ürünün yöntemine göre yapılan kontrol bulunur. Teyit bekleyen koruma koşulu açık gösterilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Engineering educational resources
  2. Trane — TCAA Hava Soğutmalı Chiller Kurulum, İşletme ve Bakım Kılavuzu (ARTC-SVX013A-EN)

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Glikol oranını baştan söyleyebilir misiniz?

Gerçek ürün, cihaz izinleri ve korunacak koşullar belirlenmeden sabit oran verilmez. Koruma verisiyle birlikte kapasite ve debi etkileri değerlendirilir; karar yalnız donma sıcaklığına bakılarak tamamlanmış sayılmaz.

Boru yalıtımı donmayı tamamen önler mi?

Yalıtım ısı geçişini etkiler fakat her duruş koşulunda kalıcı donma koruması olarak kabul edilemez. Dış hatların maruziyeti, enerji kaybı ve uzun duruş birlikte incelenerek gerekli yöntem seçilir.

Her glikol ürünü chiller için uygun mu?

Hayır. Aday ürünün uygulama alanı ve malzeme uyumu, cihaz üreticisinin koşullarıyla birlikte kontrol edilir. Eksik teyit varsa uygulama kararı ertelenir; farklı ürünlerin birbirinin yerine kullanılabileceği varsayılmaz.

Pompa mutlaka değişir mi?

Bu sonuç önceden belirlenmez. Akışkanın gerçek çalışma koşullarındaki etkisi ile mevcut pompanın verisi karşılaştırılır; yeterlilik doğrulanırsa korunabilir, uygun değilse dönüşüm projesinde değişiklik ayrıca tanımlanır ve tekliflendirilir.

Daha sonra su eklenirse ne yapılmalı?

Su eklenmesi karışım ve koruma koşullarını değiştirebilir. İşletme bu işlemi kayıt altına almalı, seçilen ürünün önerdiği kontrol yöntemine göre durumu doğrulamalıdır; dönüşüm teslimi bu takip düzenini de açıklar.
