Isıtma ve Soğutma Devresi Yıkama ve Temizleme

Isıtma ve soğutma devresindeki montaj artığını, tortuyu ve dolaşım sorunlarını inceleyip malzemeye uygun yöntemle temizliyoruz. Kolların işleme katılmasını, durulamayı ve son korumayı kontrol ediyor; başlangıç ve son ölçümleri işletme kayıtlarıyla teslim ediyoruz.

Temsili hidronik devre yıkamasında iki kapalı hortumlu mobil pompa, ayrı servis vanaları ve tortu filtresi
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Devre temizleme kapsamı

Mevcut ekipmanın durumu ve kirlenmenin nedeni görüldükten sonra yöntem, kesinti ve doğrulama işleri belirlenir.

Hizmette ele alınan işler

  • Devre malzemesi, akışkan ve başlangıç dolaşımının incelenmesi
  • Ürün/yöntem uyumu ve kol bazında temizleme planı
  • Durulama, son doldurma ve koruyucu kontrolü
  • Aynı çalışma koşulundaki başlangıç/son debi ve işletme kayıtları

Kapsamın sınırları

  • Kalıcı ekipman hasarı, vana arızası veya balans ihtiyacı ayrıca değerlendirilir.
  • Yöntemin ulaşamadığı veya erişilmeyen kollar işlem kaydında belirtilir.
  • Atık yönetimi, ekipman kesintisi ve gerekli izolasyon işleri teklifte ayrı tarif edilir.

Devre hacmi kadar kirlenme ve erişim önemlidir

Teklif; devre büyüklüğü, kir türü, tıkanıklık ve malzeme uyumuna göre seçilmiş yöntemle hazırlanır. Kol erişimi, izolasyon, atık yönetimi ve ekipman kesintisi uygulama süresini etkiler. Son doldurma/koruma ve performans karşılaştırması da kapsamda açık bulunur. Tek ürün ekleme bedeliyle bütün devreyi ölçerek temizleme işini eşdeğer sunmayız; işlemin hedefi ve doğrulama kalemlerini ayrı gösteririz.

  • Devre hacmi ve kir/dolaşım durumu
  • Malzeme uyumlu yöntem ve ürün
  • Kol erişimi, izolasyon ve kesinti
  • Durulama, son koruma ve performans kontrolleri

Teklif İçin Gerekli Bilgiler

  • Devre/kol ve ekipman listesi
  • Malzeme, akışkan ve koruyucu bilgileri
  • Şikâyet, filtre ve bakım geçmişi
  • İzolasyon, erişim ve kesinti koşulları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Yeni tesisatta yağ, kaynak veya montaj artıkları; mevcut devrede korozyon ürünü ve mineral birikim farklı sorunlar oluşturabilir. Aynı kimyasal ve aynı süre her devreye uygun değildir. Eşanjör, vana, pompa ve boru malzemelerinin seçilen ürün ve yöntemle uyumluluk bilgilerini üretici belgelerinden toplar; mevcut akışkanın kimliğini ve geçmişini öğreniriz. Tıkanmış kola ürün eklenmesi, temizliğin o bölümde etkili olduğunu tek başına göstermez; dolaşımı ve yöntemin uygulanabilirliğini ayrıca inceleriz.

Temizlikten sonra yalnız berrak görünen suyla karar vermeyiz. Durulama ve kalan ürün kontrolü seçilen yöntemin talimatına göre yapılır; koruyucu uygulaması gerçek devre hacmi ve uygun ürünle doğrulanır. Filtrede toplanan kir, bakım verisidir fakat tüm kolların temiz olduğunu tek başına kanıtlamaz. Son akış ve basınç kayıtlarını başlangıçla karşılaştırır; mekanik hasarın temizlikle her zaman eski hâline döndüğü vaadini vermeden gerçek sonucu teslim ederiz.

Kir ve malzemeyi tanımlıyoruz
Birikimin niteliğini ve dolaşım etkisini inceliyor; kimyasal/yöntem seçimini ekipmanın izinleri ve mevcut akışkan bilgisiyle eşleştiriyoruz.
Bütün devreyi işleme katıyoruz
Kollar, vana durumları ve dolaşım yollarını belirliyor; ortak hatta akış bulunmasını her terminalin temizlenmiş olduğuyla karıştırmıyoruz.
Temizle-koru-izle zinciri kuruyoruz
Durulama ve son doldurmayı ürün talimatıyla doğruluyor; koruyucu ve filtre bakımını tekrar kirlenmeyi izleyen işletme planına bağlıyoruz.
Kaskad kazanları ve ortak tesisat kolektörlerini kurduk.
SCA uygulama fotoğrafı

Nuvola Park — kaskad kazan ve ortak tesisat kolektörü montajı; devre temizliği sonucu fotoğrafı değildir.

Nuvola Park

Yeni ekipman devreye girmeden önce

Montaj artıkları ve ekipman hassasiyetini inceliyoruz. Seçilen temizleme yöntemiyle yeni ürünlerin uyumunu doğruluyor; tüm kolları kapsayan akış ve durulama planı hazırlıyoruz. Son doldurma ve koruma koşullarını devreye alma dosyasına ekleyerek yeni ekipmanın kirli devreye bağlanmasını önleyecek sıra kuruyoruz.

  • Montaj/ekipman durumu
  • Malzeme ve ürün uyumu
  • Kol dolaşımı/son doldurma

Seçimi ve Kapsamı Etkileyen Veriler

Kirlenme

İncelenen bilgi
Su/filtre gözlemi ve başlangıç dolaşım ölçümü
Karara etkisi
Yöntemin hedefi ve temizlik uygulanabilirliği belirlenir.

Uyum

İncelenen bilgi
Malzeme, ekipman ve mevcut akışkan kimliği
Karara etkisi
Ürün, doz, sıcaklık ve süre gerçek izinlerle seçilir.

Akış

İncelenen bilgi
Kol listesi, vana ve tıkanma durumu
Karara etkisi
İşleme katılacak dolaşım/purj düzeni oluşturulur.

Süreklilik

İncelenen bilgi
Takviye suyu ve koruyucu/filtre geçmişi
Karara etkisi
Son koruma ve yeniden kirlenmeyi izleyen bakım planı kurulur.

Sistem Seçiminde Teknik Koşullar

Yeni devre de temizleme gerektirebilir

Yeni tesisatta da montaj yağı ve parçacıklar bulunabilir. Temizleme, bütün kollarda dolaşım ve son doldurma sırasını ekipman uyumu ve iş programıyla birlikte planlıyoruz.

Temizleme yöntemi dolaşım kısıtına göre seçilir

Temizleyicinin kola ulaşabilmesi için uygun dolaşım yolu gerekir. Başlangıç akışını ve fiziksel durumu ölçüyor; yöntemi devrenin gerçek basınç, sıcaklık ve ekipman sınırlarına göre seçiyoruz.

Malzeme uyumu kimyasal seçiminden önce gelir

Temizleyici, bütün boru, ekipman ve sızdırmazlık malzemeleriyle uyumlu olmalıdır. Mevcut akışkanı belirliyor; doz, süre, sıcaklık ve son koruma koşullarını ürün talimatından alıyoruz.

Manyetik filtre her parçacığı aynı şekilde tutmaz

Manyetik filtre bütün parçacıkları aynı şekilde tutmaz. Kir türü, akış, basınç kaybı ve bakım erişimini birlikte inceliyor; filtreleme, temizlik ve su korumasını ayrı işlevler olarak planlıyoruz.

Kolektöre su vermek her kolun havasını gidermez

Kolektörde akış görülmesi bütün kolların havasız veya temiz olduğunu kanıtlamaz. Kol ve vana listesini temizleme, hava giderme ve durulama kayıtlarıyla eşleştiriyoruz.

Temizlik ve korozyon koruması ayrı aşamalardır

Temizleme ile yeniden korozyonu önleme ayrı aşamalardır. Durulama ve koruyucu konsantrasyonunu doğruluyor; başlangıç/son dolaşımı ve takviye suyu geçmişini birlikte teslim ediyoruz.

Yeni devre de temizleme gerektirebilir — ayrıntılar

Yeni tesisatta montaj yağları, artıkları ve parçacıklar bulunabilir. Eski devrenin korozyon ve birikim sorunlarıyla aynı olmasa da yeni ekipmanı etkileyebilir. Temizleme ve son doldurma sırasını ekipman bağlanmadan önce planlarız. Üretici ürünleri farklı uygulama ve malzemeler için tanımlar; seçimi gerçek devre üzerinden yaparız. Yeni olduğu için temiz kabul etmek yerine montaj sonrası durum, dolaşım yolu ve ürün uyumunu kaydederek kontrol ederiz.

Kontrol: Yeni montajın artıkları, ekipman izinleri ve dolaşım yolları incelenir; temizleme/son doldurma sırası iş programına alınır.

Temizleme yöntemi dolaşım kısıtına göre seçilir — ayrıntılar

Kimyasalın bütün kollara ulaşması için uygulanabilir bir akış yolu gerekir. Ağır tıkanıklıkta sıradan dolaşım yeterli olmayabilir; eski ve hassas devrede güçlü işlem de ayrı inceleme ister. Başlangıç akışını ve fiziksel durumu ölçeriz. Yöntemi bu verilerle seçip devrenin basınç/sıcaklık sınırlarına uyarlarız. Genel bir yüksek basınç veya uzun süre tarif etmek yerine seçilmiş ürün ve ekipmanın talimatlarını uygulanabilir saha planına dönüştürürüz.

Kontrol: Dolaşım kısıtı ve eski devrenin durumu başlangıçta kaydedilir; yöntem ekipman/ürün sınırlarıyla eşleştirilir.

Malzeme uyumu kimyasal seçiminden önce gelir — ayrıntılar

Devre çelik, bakır, alüminyum, plastik ve farklı sızdırmazlık parçaları içerebilir. Temizleyicinin uygunluğu bütün devre bileşenleriyle değerlendirilmelidir. Mevcut akışkan ve koruyucunun kimliğini de alırız. Doz, süre ve sıcaklığı ürün talimatından seçer; başka kimyasalla rastgele karışımı çözüm saymayız. Ekipman üreticisinin su koşullarıyla seçilmiş temizleme ürününü birlikte kontrol ederek son doldurma ve koruma aşamasına uygunluk zemini oluştururuz.

Kontrol: Bütün malzeme/ekipman listesi ve mevcut akışkan kimliği ürün uyumuyla karşılaştırılır; doz ve işlem koşulları kaydedilir.

Manyetik filtre her parçacığı aynı şekilde tutmaz — ayrıntılar

Korozyon ürünleri ve kirler aynı özellikte değildir. Manyetik toplama, manyetik olmayan parçacıkların tümü için tek çözüm olarak görülmez. Sentinel'in ticari devre açıklaması bu yüzden uygun filtreleme yaklaşımını kir ve akışla birlikte ele alır. Filtredeki birikimi bakım verisi olarak kaydederiz. Akış kapasitesi, basınç kaybı ve temizleme erişimini gerçek devrede inceler; filtre takılmasını kapsamlı temizlik veya su korumasının yerine koymadan işlevlerini ayrı planlarız.

Kontrol: Kir türü, filtre akış/kayıp koşulları ve bakım erişimi birlikte değerlendirilir; toplanan birikim izleme kaydına alınır.

Kolektöre su vermek her kolun havasını gidermez — ayrıntılar

Paralel kollar ve kapalı vanalar bazı bölgelerin işlem dışında kalmasına yol açabilir. Yerden ısıtma gibi devrelerde üretici ayrı kol purjunu, yani hava giderme işlemini tanımlar. Her sistemin üretici koşullarını kullanarak akış yollarını, vana durumlarını ve hava giderme düzenini seçeriz. Ana hatta dolaşım görülmesini bütün ısıtma ve soğutma elemanlarının havasız ve temiz olmasıyla karıştırmayız. Kol listesini işlemin kaydıyla eşleştirerek hangi bölümlerin gerçekten temizleme ve durulama sürecine katıldığını açık biçimde gösteririz.

Kontrol: Kol listesi ve vana durumları işlem kaydıyla eşleştirilir; seçilen devrenin üretici purj/durulama koşulları doğrulanır.

Temizlik ve korozyon koruması ayrı aşamalardır — ayrıntılar

Koruyucu eklemek mevcut tortunun tamamını uzaklaştırmaz; temizlik ise tekrar korozyonu tek başına önlemez. Durulama sonrasında uygun koruyucunun gerçek konsantrasyonunu ürün yöntemiyle doğrularız. Devreye sürekli takviye suyu giriyorsa nedenini ayrıca inceleriz. Sonuç değerlendirmesinde başlangıç ve son dolaşım koşullarını karşılaştırır; ekipman hasarının kimyasal işlemle mutlaka eski hâline döneceği varsayımını kullanmadan yapılan işin gerçek sınırını ve işletme izleme ihtiyacını teslim ederiz.

Kontrol: Durulama ve son koruyucu kontrolü kaydedilir; takviye suyu geçmişi ve başlangıç/son dolaşım aynı koşulda karşılaştırılır.

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa, depolama tankları ve boru hatlarının bulunduğu teknik hacim.

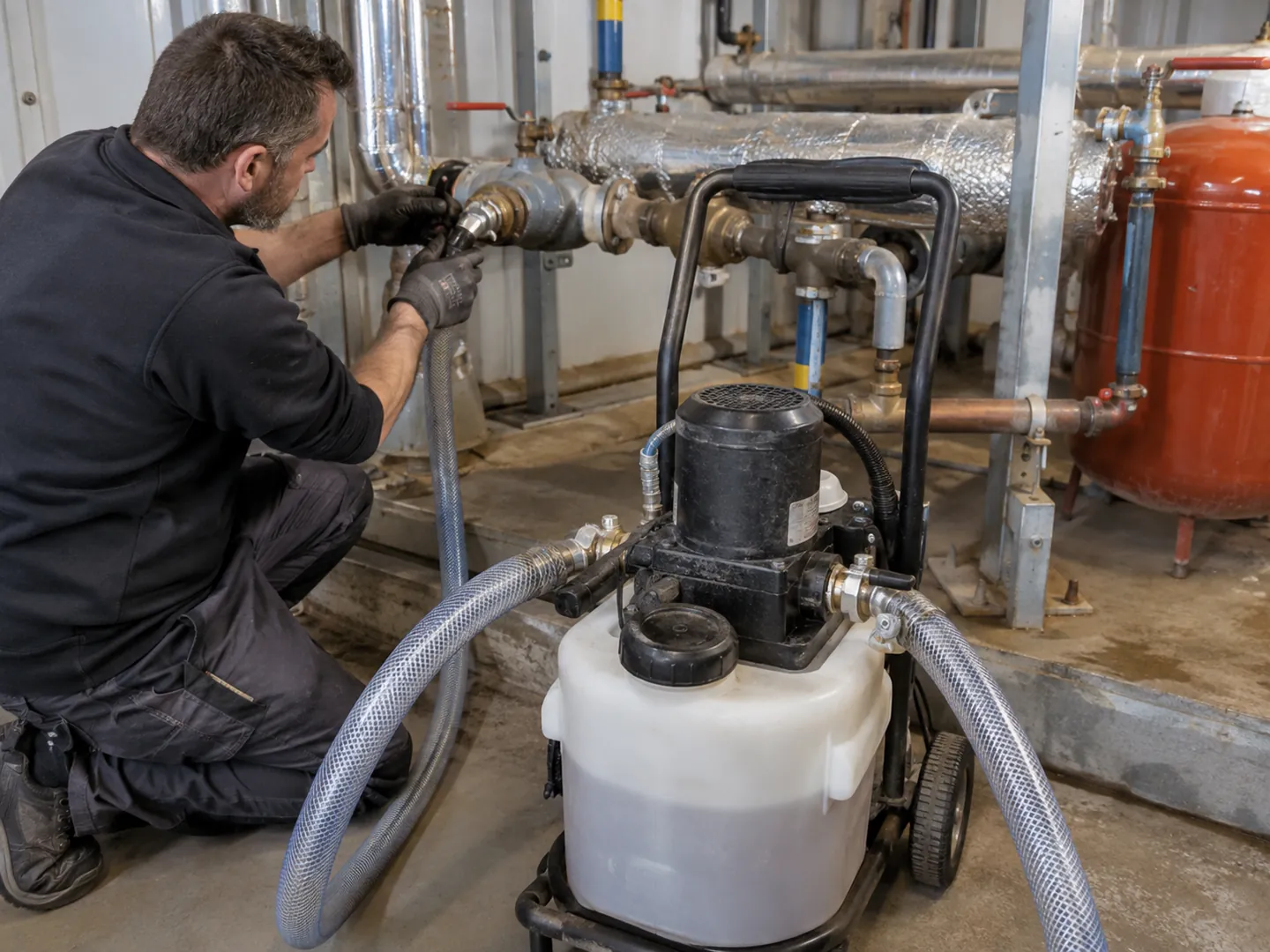

Devre temizliğinde taşınabilir pompa ve hortum bağlantıları.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Devre temizliği için hangi durum incelenir?

Seçilecek yöntemden önce her durumda malzeme ve mevcut akışkan bilgisi gerekir.

Yeni montaj temizliği

Yeni ekipman ve boru malzemeleri, montaj artıkları ve son doldurma akışkanı belirlenir; bütün kolların temizleme/durulama sırası hazırlanır.

Düşük akış şikâyeti

Malzeme ve akışkanın yanında başlangıç debi/basıncı kaydedilir; kir, hava, vana ve balans ihtiyacı ayrılır.

Tekrar tortu oluşması

Boru/ekipman malzemesi, koruyucu kimliği ve takviye suyu geçmişi alınır; filtredeki birikimle tekrar kirlenmenin nedeni araştırılır.

Kurulum fotoğrafı ile temizlik kaydının farkı

Nuvola Park görseli kaskad kazan ve ortak kolektör montajını gösterir. Temizlik işleminin başlangıç/son sonucu yerine genel merkezi ısıtma uygulama deneyimini anlatır.

Doğrulanan iş

Nuvola Park, Sancaktepe İstanbul: merkezi kazan ve yerden ısıtma ile kaskad kolektör montajı.

Temizlik tesliminde gereken kanıt

Kol işlem kayıtları, durulama kontrolü, başlangıç/son debi ve varsa aynı kola ait filtre veya yıkama fotoğrafları gerçek iş dosyasında birlikte sunulur.

Bu sayfada doğrulanmış bir temizlik projesinin başlangıç/son fotoğrafı bulunmuyor; örnek kayıt alanları gerçek ölçüm gibi gösterilmez.

Örnek kol işlem ve son kontrol kaydı

Bu tablo teslim alanlarını gösterir; gerçek ölçülmüş değerler iş sırasında kaydedilir.

Kayıt alanıBaşlangıç / işlem bilgisiSon kontrol / dayanak
Kol kimliği ve dolaşım
Vana konumları, erişim ve başlangıç debisi
İşleme katılan kol ve aynı koşuldaki son debi
Temizleme işlemi
Ürün, doz, süre ve sıcaklık
Malzeme/ekipman uyumu ve üretici işlem koşulu
Durulama
İşleme katılan akış yolları
Ürünün tarif ettiği kalan ürün / su kontrolü
Son koruma
Devre hacmi ve koruyucu ürün
Ölçülen konsantrasyon, yöntem ve uygunluk dayanağı
Kesinti ve atık yönetimi
İzolasyon noktaları ve çalışma saatleri
Teklifte atık teslimi/yönetimi ve yeniden işletmeye alma sorumlusu

Kontroller ve teslim

Temizlik sonucunu ölçüm ve işletme kayıtlarıyla teslim ediyoruz.

Başlangıç kaydı

Devre malzemesi, mevcut akışkan ve kirlenme gözlemlerini kaydediyoruz. Dolaşım ve sıcaklık verileri son karşılaştırma için aynı koşulla tanımlanıyor.

Yöntem ve kol kontrolü

Ürün/yöntem uyumunu doğrulayıp kol ve vana durumlarını işlem planıyla eşleştiriyoruz. Kısıtlı bölgelerin işleme katıldığı kayıtla kontrol ediliyor.

Durulama ve son doldurma

Seçilmiş ürünün durulama/son su koşullarını doğruluyoruz. Uygun koruyucu ve akışkan kontrolünü üretici yöntemiyle kaydedip filtre durumunu inceliyoruz.

Performans ve işletme teslimi

Başlangıç ve son dolaşımı aynı çalışma durumunda karşılaştırıyoruz. Takviye suyu, filtre ve koruyucu izleme noktalarını işletmeye açıklayıp son kayıtları teslim ediyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Fernox — Isıtma devresinde kir, temizleme ve koruma
  2. Sentinel — Magnetit, filtreleme ve temizle-koru-izle yaklaşımı
  3. REHAU — Devre bazında purj ve doldurma
  4. Grundfos — Dolaşım çalışma noktası

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Su berrak görünüyorsa devre temiz sayılır mı?

Görünüş tek başına bütün kolların durulandığını veya kalan ürünün uygun olduğunu göstermez. Seçilen temizleyicinin kontrol yöntemi ve gerçek dolaşım kapsamı kullanılır. Filtre/su gözlemleriyle başlangıç-son ölçümleri birlikte değerlendirilir. Son doldurma ve koruyucu konsantrasyonu da kaydedilir; renk değişimini tüm performansın düzelmesi olarak kabul etmeyiz.

Manyetik filtre takmak temizliği gereksiz yapar mı?

Filtre kirin belirli kısmını toplar; bütün tortu ve korozyon nedenlerini otomatik olarak gidermez. Manyetik olmayan parçacıklar ve akış şartları da seçimi etkiler. Mevcut kirlenme, filtre ve su korumasını ayrı işlevler olarak planlarız. Toplanan birikim izleme verisidir; her terminalin temiz olduğunu tek başına kanıtlamaz.

Her devrede aynı kimyasal kullanılabilir mi?

Malzeme, sızdırmazlık parçaları ve ekipman üreticisi koşulları incelenmelidir. Mevcut akışkanın kimliği de önemlidir. Ürünün doz, süre ve sıcaklık talimatını gerçek devreye uygularız. Rastgele karışım veya başka sistemde kullanılan yöntem uygunluk kanıtı değildir. Son doldurma ve koruma ürünlerini de aynı uyum kontrolüyle seçeriz.

Yıkama sonrası tortu neden yeniden oluşabilir?

Kir uzaklaştırılmış olsa da korozyon nedeni veya sürekli takviye suyu devam ediyor olabilir. Koruyucu konsantrasyonu, malzeme ve kaçak geçmişi incelenir. Temizlikle yeniden koruma farklı aşamalardır. Filtre ve su kontrol kayıtlarını karşılaştırarak tekrar birikimin nedenini araştırırız; yalnız yeni bir temizlik ziyaretiyle aynı sorunu döngü hâline getirmeyiz.

Temizlik her eski ekipmanı ilk performansına döndürür mü?

Birikimi gidermek dolaşımı ve aktarımı destekleyebilir; fiziksel hasar veya kalıcı bozulma aynı iş değildir. Başlangıç-son ölçümüyle gerçek değişimi gösteririz. Vana, hava ve balans sorunları ayrıca incelenir. Sonuç görülmeden kesin eski performans vaadi vermek yerine temizlik etkisi ve kalan teknik ihtiyaçlar ölçümle belirlenir.
