Merkezi İklimlendirme

Mevcut Chiller Devresine Free Cooling Entegrasyonu

SCA, mevcut chiller devresine serbest soğutma entegrasyonunu gerçek kış yükü, kullanıcı su koşulu ve dış hava kayıtlarıyla değerlendirir; bağlantı ve mod geçişini birlikte projelendirir.

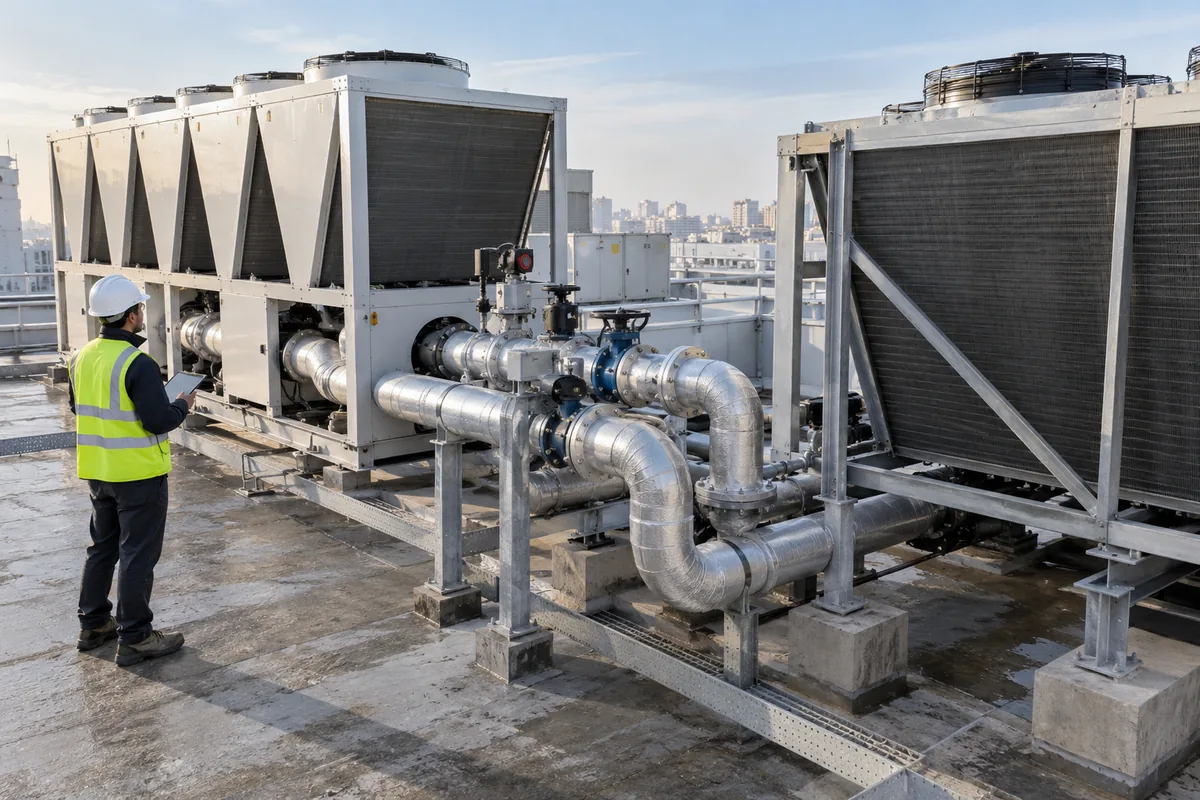

Çatıdaki fanlı soğutma ekipmanları ve destekli su borularını inceleyen mühendisi gösteren temsili görsel.
Kavramsal hizmet görseli: Çatıda chiller ve kuru soğutucu arasındaki destekli su bağlantılarını inceleyen mühendis

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Serbest soğutma entegrasyonu

Kuru soğutucu seçimi hidrolik bağlantı ve kontrol kabulüyle birlikte hazırlanır.

Hizmette ele alınan işler

  • Yük/iklim/su rejimi karşılaştırması
  • Devre ayrımı, pompa-vana ve mod geçiş projesi
  • Fonksiyon testleri ve sonuç takip kapsamı

Kapsamın sınırları

  • Veri hazırlığı ve ölçüm eksikleri ayrıca kapsamlandırılır.
  • Tahmini çalışma fırsatı ölçülmüş tasarruf sonucu değildir.

Free cooling teklifindeki cihaz, bağlantı ve kontrol işleri

Free cooling teklifi seçilecek ısı atım ekipmanının yanında hat güzergâhı, akışkan, devre ayrımı ve kontrol işlerini içerir. Mevcut cihaz kullanılacaksa uygunluk incelemesi ve gereken revizyon ayrıca gösterilir. Ölçüm altyapısının eksikliği yatırım kararını etkileyebilir; bu hazırlık çalışması uygulama bedelinden ayrı açıklanır.

  • Isı atım ekipmanı ve gerçek seçim koşulu
  • Boru, akışkan ve devre ayrımı
  • Pompa/vanalar ve otomasyon revizyonu
  • Veri hazırlığı, fonksiyon testleri ve işletme takibi

Teklif İçin Gerekli Bilgiler

  • Yıl içindeki soğutma ve üretim çalışma saatleri
  • İstenen gidiş/dönüş sıcaklığı ve mevcut ölçüm kayıtları
  • Chiller, pompalar ve varsa kuru soğutucu seçim belgeleri
  • Gerçek devre şeması, akışkan ve izin verilen kesinti

Teklif Kapsamı

Sistem Seçimi ve Uygulama

İlk görüşmede işletmenin soğutma ihtiyacının hangi dönemlerde devam ettiği öğrenilir. Yalnız yıllık toplam tüketim yerine yükün saatlere dağılımı, istenen su sıcaklığı ve mevcut kontrol kayıtları aranır. Aynı dış hava koşulunda farklı su sıcaklığı isteyen iki tesisin yararlanabileceği çalışma süresi farklı olabilir. Bu nedenle hazır bir tasarruf yüzdesi veya bütün sezon için kompresörsüz çalışma sözü kullanılmaz.

Uygulama dosyası kuru soğutucu cihaz seçiminin ötesine geçer. Mevcut devreye bağlanma noktası, gerekli hidrolik ayrım, pompa ve vana davranışı ile cihaz izinleri birlikte ele alınır. İşletmeye hangi modun neden seçildiği açıklanır. Free cooling mümkün görünmeyen saatlerde tesisin normal soğutmasına dönmesi ve bir sensör hatasında uygulanacak davranış da teklifin kabul kapsamına dahil edilir.

Gerçek yükü esas alın
Kış soğutma ihtiyacını cihaz kapasitesinden çıkarmayın. Kullanıcı, süreç ve çalışma saatleriyle eşleşmiş sıcaklık ve tüketim kayıtları isteyin.
Su rejimini koruyun
Dış hava fırsatı, terminalin istediği su koşulunu bozarak kullanılmamalıdır. Kullanıcı sınırları ve ekipman çalışma koşulları birlikte değerlendirilir.
Mod geçişini görünür kılın
Operatör serbest, destekli veya mekanik soğutmanın hangisinin çalıştığını anlayabilmelidir. Komut ve gerçek ekipman tepkisi ayrı izlenir.

Üretim soğutması kışın da sürüyor

Saatlik proses yükü ve akışkan sıcaklığı kaydı incelenir. Mevcut chillerın hangi koşulda destek gerektireceği araştırılır. İşletme verisi bulunmuyorsa ölçüm dönemi, yatırım kararından önce ayrı hazırlık işi olarak tanımlanır.

  • Saatlik proses yük profili
  • İzin verilen akışkan rejimi
  • Ölçüm verisinin temsil ettiği dönem

Seçimi ve Kapsamı Etkileyen Veriler

Kış yükü

İncelenen bilgi
Soğutma isteyen kullanıcıların saat profili
Karara etkisi
Önce yararlanılabilecek çalışma dönemlerini belirleyin.

Su sıcaklığı

İncelenen bilgi
Terminal veya prosesin gerçek gereksinimi
Karara etkisi
Cihaz seçimini etiket kapasitesi yerine bu çalışma koşulunda karşılaştırın.

Mevcut tesisat

İncelenen bilgi
Akışkan, pompalar ve devre ayrımı
Karara etkisi
Korunacak bileşenlerle gereken revizyonu ayırın.

İşletme sonucu

İncelenen bilgi
Mod kayıtları ve yardımcı tüketimler
Karara etkisi
Tahmini fırsatla ölçülmüş kazancı aynı sonuç gibi sunmayın.

Sistem Seçiminde Teknik Koşullar

Yük ve iklim verisinin eşleştirilmesi

Saatlik yük ve dış hava kayıtları aynı dönemle karşılaştırılır.

Gerekli soğuk su koşulu

Serbest soğutma gerçek kullanıcı su koşuluna bağlanır.

Devre ayrımı ve akışkan

Dış devrenin koruması, akışkanı ve ayrım kayıpları incelenir.

Pompa ve vana geçiş düzeni

Her modun akış yolu ve aktif pompa/vanaları gösterilir.

Kısmi destek ve otomasyon

Kısmi destek ve geçiş mantığı gerçek ekipman izinlerine dayanır.

Ölçülmüş sonuç ve karşılaştırma

Tahmini fırsat ve ölçülen sonuç yardımcı tüketimlerle ayrı raporlanır.

Yük ve iklim verisinin eşleştirilmesi — ayrıntılar

Yıllık soğutma ihtiyacıyla dış hava kayıtlarının aynı zaman aralığında değerlendirilmesi gerekir. Bir tesiste yıl boyunca soğutma bulunması, her saat aynı yük olduğu anlamına gelmez. Hafta sonu veya üretim duruşu verileri işaretlenir. Veri kalitesi yetersizse hesap sonucu kesin işletme kazancı gibi sunulmaz; karşılaştırmanın hangi varsayımlara dayandığı karar dosyasına yazılır.

Kontrol: Yük ve dış hava kayıtlarının dönemini, eksiklerini ve varsayımlarını birlikte belirtin.

Gerekli soğuk su koşulu — ayrıntılar

Kullanıcıların istediği gidiş sıcaklığı, dönüş davranışı ve kabul edilebilir değişim aralığı alınır. Bu koşul üretici seçim verisiyle karşılaştırılır. Daha sıcak suyla çalışabilecek bir terminal ile sürekli düşük sıcaklık isteyen proses aynı kabul koşuluna sahip değildir. Free cooling fırsatını artırmak için su sıcaklığını değiştirmek ancak kullanıcı uygunluğu ayrıca incelenmişse seçenek olarak ele alınır.

Kontrol: Serbest soğutma hesabını gerçek terminal veya proses su koşuluna bağlayın.

Devre ayrımı ve akışkan — ayrıntılar

Dışta kalan devrenin donmaya karşı koruma yöntemi, akışkan seçimi ve mevcut tesis su kalitesi incelenir. Gerekli olduğunda devrelerin ayrılması araştırılır. Devre ayrımının ısı aktarımına ve basınç kaybına etkileri cihaz seçimine yansıtılır. Bağlantıyı yalnız uygun boru çapıyla yeterli saymayın. Su ve akışkanın ilgili ekipmanla uyumu doğrulanmadan doğrudan birleştirme veya sabit glikol oranı tarif edilmez.

Kontrol: Akışkan uyumunu, devre ayrımının görevini ve seçim kayıplarını gösterin.

Pompa ve vana geçiş düzeni — ayrıntılar

Serbest soğutma modunda akışın hangi ekipmandan geçeceği ve mekanik moda dönüşte nasıl değişeceği şemayla açıklanır. İstenmeyen kısa dolaşım ve akışın tamamen kesilmesi gibi durumlar incelenir. Chillerın minimum akış gereksinimi kendi dokümanından doğrulanır. Yeni pompanın mevcut dağıtımı bozma ihtimali ve vana geçişindeki kullanıcı tepkisi kabul testinde ayrı izlenir.

Kontrol: Her mod için akış yolu ve aktif pompa/vanaları çizimde işaretleyin.

Kısmi destek ve otomasyon — ayrıntılar

Dış hava tek başına yeterli olmadığında serbest soğutmanın mekanik sistemle birlikte destek vermesi bir seçenek olabilir. Bunun hangi ekipman düzeninde mümkün olduğu üretici koşuluyla incelenir. Geçiş mantığı yalnız takvim tarihine bağlanmaz. Su ve dış hava algılaması, kullanıcı talebi ve cihaz izinleri birlikte kullanılır; operatöre çalışma modu ve hatalı sensörde beklenen davranış açıklanır.

Kontrol: Takvim, sensör, talep ve ekipman izinlerini aynı kontrol senaryosunda tanımlayın.

Ölçülmüş sonuç ve karşılaştırma — ayrıntılar

İlk uygulama sonrasında hangi modun ne zaman çalıştığı ve yardımcı tüketimler kaydedilir. Pompa veya fan enerjisi göz ardı edilerek yalnız kompresör kapalı süresinden kazanç çıkarılmaz. Önceki dönemle karşılaştırmada yük, hava ve kullanım değişimleri görünür tutulur. İnceleme sonucunun bir tahmin mi gözlenmiş işletme sonucu mu olduğu raporda açıkça ayrılır.

Kontrol: Kazanç değerlendirmesinde karşılaştırma koşullarını ve yardımcı tüketimleri açıklayın.

Çatıda chiller ve kuru soğutucu arasındaki destekli su bağlantılarını inceleyen mühendis

Çatıda chiller ve kuru soğutucu arasındaki destekli su hatları. İki ekipmanın bağlantı, devre ayrımı ve mod izinleri gerçek tesis şemasıyla değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç modda su koşulu nasıl korunur?

Aktif ekipman düzeni seçilen ürün ve gerçek devreye bağlıdır; tablo modların işlevini açıklar.

ModKullanıcı su koşuluAktif ekipmanGeçiş gerekçesi
Serbest soğutma
İstenen su rejimi karşılanır.
Uygun serbest soğutma ekipmanı, pompa/fanlar
Dış koşul ve yükün yeterliliği
Kısmi destek
İstenen rejim birlikte sağlanır.
Destekli çalışma izinli serbest ve mekanik düzen
Serbest modun tek başına yetersiz kalması
Mekanik soğutma
Normal kullanıcı sınırı korunur.
Chiller ve gerekli dağıtım ekipmanı
Serbest fırsatın bulunmaması veya desteklenen hata davranışı

Chiller ve kuru soğutucu arasındaki su hatları

Ekipmanlar arasındaki gerçek devre ayrımı, pompa yönleri ve vana durumları mod şemasında belirlenir.

Görünen bağlantı, kullanıcıya gereken suyun her modda sağlandığını tek başına kanıtlamaz.

Teklif öncesi kayıtlar ve rapor ayrımı

Veri yoksa gerekli ölçüm dönemi yatırım kararından önce hazırlık işi olarak tanımlanır.

Saatlik kış yükü

Kullanıcı/proses ve çalışma saatleriyle eşleşen yük kayıtları.

Gidiş / dönüş sıcaklığı

İstenen su rejimi, gerçek kayıt ve izin verilen değişim.

Dış hava

Yük kayıtlarıyla aynı döneme ait dış hava verisi.

Rapor alanıAçıklanacak dayanak
Tahmini çalışma fırsatı
Yük, hava, seçim ve varsayımlar
Ölçülen sonuç
Gerçek mod zamanı, kullanıcı koşulu ve ölçüm dönemi
Yardımcı tüketimler
Pompa ve fan enerjisi; karşılaştırmaya dahil edilen sınır

Kontroller ve teslim

Kontroller ve Teslim

Bağlantı hazırlığı

Akış yolları, vana durumları ve ürün izinleri çizimle sahada eşleştirilir. Kullanıcıların geçici çalışma sınırları belirlenir.

Mod doğrulaması

Serbest, destekli ve mekanik modlar uygulanabilir ürün kapsamına göre denenir. Komutla gerçek ekipman tepkisi karşılaştırılır.

Hata davranışı

Sensör veya iletişim sorunu için tanımlanan güvenli işletme ve operatör bildirimleri kontrollü koşulda doğrulanır.

Sonuç takibi

İlk testin dış hava ve yükü kaydedilir; uygun sezon oluşmadıysa ertelenmiş performans kontrolü teslim dosyasında tutulur.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Free cooling: air-side and water-side approaches
  2. Trane — Chilled-water application engineering resources

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Free cooling her tesiste çalışır mı?

Uygunluk soğutma ihtiyacının zamanı, su sıcaklığı ve dış koşullara bağlıdır. Yıl boyu soğutma tek başına yeterli değildir. Mevcut devre ve cihaz verisiyle inceleme yapılmadan kesin çalışma süresi veya tasarruf söylenmez.

Kuru soğutucu almak yeterli midir?

Cihazın gerçek koşullardaki seçimi yanında bağlantı, akışkan, pompa ve kontrol gereksinimleri vardır. Mevcut chillerla geçiş mantığı açıklanmalıdır. Doğru ekipman bulunması kullanıcıya gereken suyun her modda sağlandığını tek başına kanıtlamaz.

Chiller tamamen devreden çıkarılır mı?

Bazı dönemlerde mekanik soğutma gerekebilir; bazı koşullarda serbest soğutma destek sağlayabilir. Bu sonuç seçilen ekipman ve kullanıcı su rejimine bağlıdır. Normal chiller çalışmasına dönüşün kontrol ve kabul koşulları projede tanımlanır.

Tasarruf nasıl değerlendirilir?

Yük ve dış hava koşullarıyla eşleşen işletme kayıtları kullanılır. Ek pompa ve fan tüketimi karşılaştırmaya dahil edilir. Hesap varsayımları, ölçüm dönemi ve kullanım değişimleri açıklanarak tahmini fırsat ile gözlenen sonuç ayrılır.

Mevcut binada uygulama için duruş gerekir mi?

Bağlantı noktaları, izolasyon imkânı ve gereken revizyon duruş ihtiyacını belirler. Hazırlık işleriyle gerçek kesinti işleri ayrılır. Kullanıcıların çalışma programı görülmeden uygulamanın tamamen kesintisiz veya belirli sürede biteceği taahhüt edilmez.
