Chiller Eşanjörü Kirlenmesi Teşhisi ve Performans Doğrulaması

Önce cihazın çalışma koşullarıyla kirlenme ihtimali ayrılır. Bakım gerekiyorsa yöntem ve sorumlu servis belirlenir; bakımın sonucu karşılaştırılabilir kayıtlarla değerlendirilir.

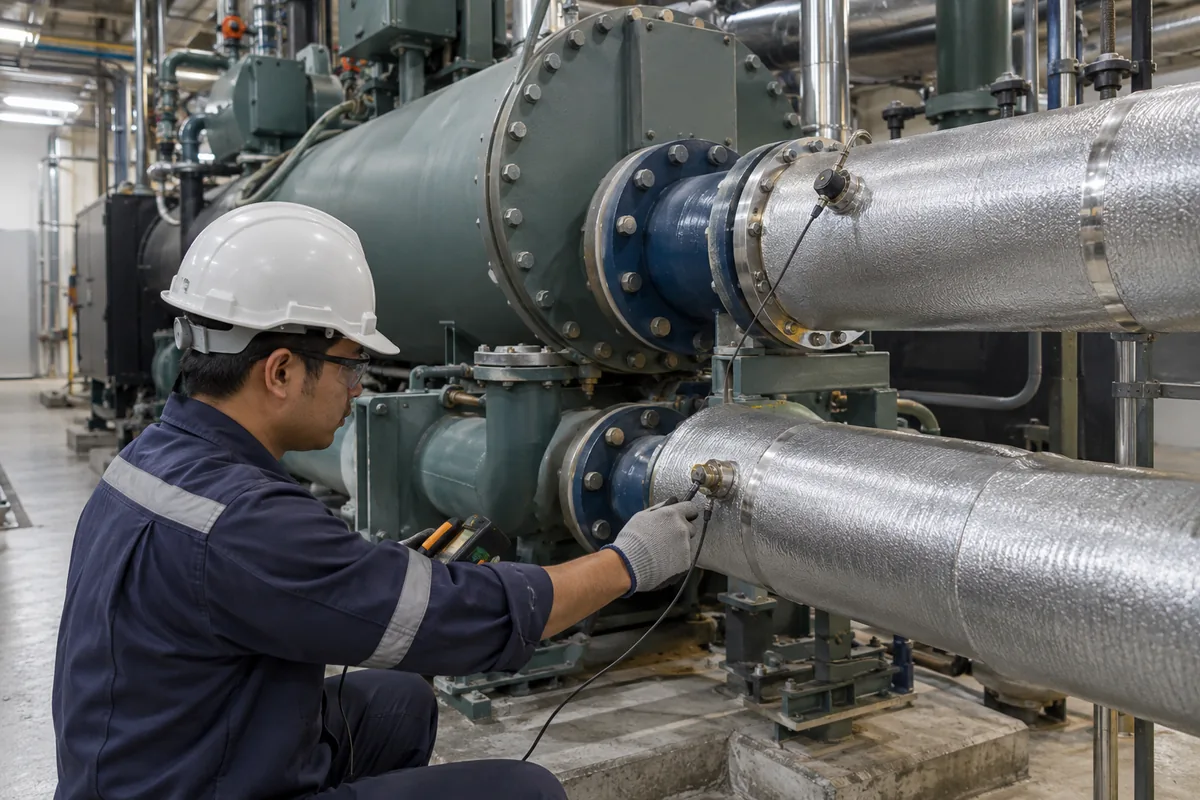

Chiller eşanjörünün su bağlantısında sıcaklık probuyla ölçüm yapan teknisyen
Kavramsal hizmet görseli: Chiller eşanjörünün su bağlantısında sıcaklık probuyla ölçüm yapan teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Teşhis, gerekli bakım ve sonuç kontrolü

Teşhis dosyası bakım kararı için dayanak sağlar. Temizlik veya servis uygulaması ayrıca kapsamlandırılır.

Hizmette ele alınan işler

  • Giriş-çıkış sıcaklığı, su akışı ve cihaz çalışma durumunun kayıt sınırı
  • Kirlenme ile akış, sensör ve karışım nedenlerinin ayrılması
  • Bakım yapılırsa önce-sonra karşılaştırma ve takip planı

Kapsamın sınırları

  • Cihaz içi servis işlemleri yetkili servis ve üretici yöntemine bağlıdır.
  • Eksik akış veya yük verisi olan sonuçların yorum sınırı raporda belirtilir.

Teşhis, bakım ve kabul ayrı kapsamlar

Teklifte saha veri toplama, cihaz inceleme, gerekli servis veya temizlik ve son kontrol ayrı açıklanır. Temizlik ihtiyacı doğrulanmadan zorunlu işlem kabul edilmez.

  • Gerçek model ve bakım bilgisine erişim
  • Ölçüm noktaları ve veri kalitesi
  • İzolasyon ile üreticiye uygun servis erişimi
  • Atık yönetimi ve tekrar kabul oturumu

İnceleme İçin Gerekli Bilgiler

  • Cihaz modelini ve bakım geçmişini ekleyin.
  • Şikâyet saatleriyle kayıtları eşleştirin.
  • Su koşullarına dair mevcut bilgiyi paylaşın.
  • İzolasyon ve servis erişimini belirtin.

İnceleme ve Teklif Kapsamı

Chiller eşanjörünün su bağlantısında sıcaklık probuyla ölçüm yapan teknisyen

Chiller su bağlantısındaki sıcaklık probu, teşhisteki ölçüm noktası kaydını anlatır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Çalışmanın üç aşaması

AşamaGerekli bilgiKarar ve sorumluluk
Teşhis
Su sıcaklıkları, akış, yük ve çalışma durumu
Bulgular ayrılır; inceleme ekibi veri yeterliliğini belirtir.
Gerekirse temizlik veya servis
Model, üretici yöntemi, malzeme, erişim ve izolasyon
Uygulama kapsamı ile ilgili servis sorumlusu teklif içinde belirlenir.
Bakım sonrası kontrol
Benzer yük ve akışta yeni kayıtlar; değişen ayarlar
Karşılaştırılabilen sonuç ve kalan belirsizlik ayrı teslim edilir.

İnceleme Yöntemi ve Girdiler

İnceleme mevcut cihaz verisi, geçmiş bakım ve su koşullarının öğrenilmesiyle başlar. İşletmenin yüksek basınç, düşük kapasite veya sıcaklık şikâyeti kayıtlarla eşleştirilir. Gözlenen belirti doğrudan kimyasal temizleme işine çevrilmez. Üretici kontrol noktaları ve uygun karşılaştırma yöntemi gerçek model üzerinden belirlenir; başka cihazın sınırları kullanılmaz. Erişilemeyen veri kesin teşhis yerine açık sınırlama oluşturur.

Bu hizmet dağıtım borularının genel yıkama işi değildir. Bu hizmet, cihaz eşanjörünün ısı aktarımı davranışını ve bakım gereksinimini değerlendirir. Gerekli temizlik veya servis yöntemi, gerçek üretici talimatına ve malzeme uyumuna bağlanır. Teşhis bedeli ile uygulama işi ayrı tekliflenebilir. Bakım yapıldıysa benzer yük ve akış koşullarında önce-sonra kayıtları değerlendirilir. Sonuç görülen iyileşmeyi ve kalan sorunları açıklar; her kapasite kaybının kirlenmeden geldiği veya bakımın bütün arızaları çözeceği söylenmez.

Belirti ile nedeni ayırın
Yüksek veya düşük bir çalışma değeri inceleme başlatır; tek başına kirlenme kanıtı sayılmaz. Alternatif nedenler dosyada tutulur.
Üreticiye uygun yöntem
Eşanjör yapısı ve malzemesi gerçek model bilgisiyle değerlendirilir. Genel temizlik yöntemi bütün cihazlara uygulanmaz.
Karşılaştırılabilir kayıt
Bakım öncesi ve sonrası yük, akış ve ortam koşulları açıklanır; farklı koşullarda görülen değişim doğrudan bakım kazancı sayılmaz.

Aynı kullanımda soğutma yetersiz

Cihaz ve terminal koşulları eşleştirilir. Akış veya kontrol kaynaklı nedenler ayrılmadan temizlik gerekliliği kesinleştirilmez.

  • Gerçek yük bilgisi olsun.
  • Su koşulları kaydedilsin.
  • Sensör güvenilirliği incelensin.

Görseldeki ölçümün kayıt karşılığı

Giriş ve çıkış sıcaklığı

Probun hangi su bağlantısını ölçtüğü ve karşılaştırılan diğer sıcaklık noktası kaydedilir.

Su akışı

Akışın ölçüm kaynağı ve aynı devreyi temsil edip etmediği belirtilir.

Cihaz çalışma durumu

Ölçüm zamanı, yük veya erişilebilir yük göstergesi ile cihaz ayarları birlikte yazılır.

Tek bir ölçüm noktasının görünümü, eşanjörün kirli olduğu veya bakımın tamamlandığı sonucunu kanıtlamaz.

Önce-sonra kaydı ve ayrı bulgular

Kirlenme dışındaki bulgular

Akış yetersizliği, sensör sorunu, karışım veya servis gerektiren başka bir bulgu, bakımın sonucu olarak sunulmadan ayrı karar ve takip kaydı oluşturur.

KayıtBakım öncesiBakım sonrasıKarşılaştırma koşulu
Cihaz yükü
Saha kaydı
Saha kaydı
Benzer yük veya açıklanan fark
Giriş-çıkış su sıcaklığı
Aynı noktaların kaydı
Aynı noktaların kaydı
Sensör ve devre sınırı
Su akışı
Ölçülen veya erişilebilir kayıt
Aynı yöntemle kayıt
Akış farkının etkisi
Yapılan işlem
Başlangıç durumu
Uygulanan bakım/servis
Üretici yöntemi ve işlem kaydı
Diğer ayarlar
Başlangıç ayarları
Değişen ayarlar
Bakım etkisinden ayrı açıklama

Tablo doldurulacak kayıt yapısıdır; gerçek ölçüm sonucu içermez.

Değerlendirmede Kullanılan Veriler

Veri

İncelenen bilgi
Yük, akış ve sıcaklık kayıtları
Karara etkisi
Teşhisin yapılabilirliğini veya ek ölçümü belirleyin.

Alternatif neden

İncelenen bilgi
Sensör ve dağıtım kontrolü
Karara etkisi
Kirlenme dışı sorunu önce ayırın.

Üretici yöntemi

İncelenen bilgi
Eşanjör ve malzeme bilgisi
Karara etkisi
Uygulanabilir bakım sınırını tanımlayın.

Kabul

İncelenen bilgi
Önce ve sonra koşulları
Karara etkisi
Gözlenen sonucu belirsizliğiyle raporlayın.

Teknik Koşullar ve Sınırlar

Çalışma noktasının kurulması

Giriş ve çıkış sıcaklıkları, su akışı ve cihaz yükü aynı çalışma noktasında kaydedilir.

Yaklaşım sıcaklığı ve ısı aktarımı göstergeleri

Üreticinin tanımladığı yaklaşım sıcaklığı ve ısı aktarımı göstergeleri birlikte yorumlanır.

Akış ve sensör nedenlerinin ayrılması

Düşük akış, sensör hatası ve karışım bulguları kirlenme ihtimalinden ayrılır.

Bakım yönteminin sınırı

Temizlik kararı cihaz üreticisinin yöntemi, malzeme uyumu ve güvenli erişimle sınırlandırılır.

Önce ve sonra kabul

Bakımın etkisi benzer yük ve akış koşullarındaki önce-sonra kayıtlarıyla değerlendirilir.

Tekrarlama nedenleri ve takip

Tekrarlayan bulgular için su kalitesi ve işletme takibinin sorumluları belirlenir.

Çalışma noktasının kurulması — ayrıntılar

Eşanjör davranışı gerçek cihaz yükü ve su koşulları altında değerlendirilir. Giriş ve çıkış sıcaklıkları, akış bilgisi ve cihaz durum kayıtları ortak zaman aralığında toplanır. Katalogdaki tek çalışma noktasından farklı koşullarda doğrudan performans sonucu çıkarılmaz. Ölçümün hangi devre sınırında yapıldığı belirtilir. Eksik noktalar ve güvenilir olmayan veriler raporda ayrılarak teşhisin hangi bilgilere dayandığı açıkça gösterilir.

Kontrol: Her karşılaştırma gerçek çalışma koşulunu taşısın.

Yaklaşım sıcaklığı ve ısı aktarımı göstergeleri — ayrıntılar

Üreticinin desteklediği çalışma göstergeleri eşanjörün durumunu anlamak için kullanılabilir. Hangi sıcaklıkların karşılaştırılacağı gerçek cihaz yapısına ve erişilebilir veriye bağlıdır. Yaklaşım sıcaklığı, ilgili modelin üretici dokümanında tarif edilen sıcaklıklar arasındaki farkı gösterir; tek bir yaklaşım sıcaklığı sınırı bütün modellere uygulanmaz. Gözlenen fark yük ve akışla birlikte yorumlanır. Bu çalışma ölçüm yöntemini ve bulgu sınırını açıklar; yetkin servis gerektiren cihaz içi incelemeyi destek bilgisi olmadan yapılmış veya kesinleşmiş teşhis diye sunmaz.

Kontrol: Gösterge ve sınırın dayandığı model bilgisi belirtilsin.

Akış ve sensör nedenlerinin ayrılması — ayrıntılar

Düşük akış, yanlış sensör veya devredeki karışım, kirlenmeyle benzer çalışma belirtileri oluşturabilir. Pompa, vana ve ölçüm noktaları incelemeye dahil edilir. Otomasyon değerinin fiziksel karşılığı doğrulanmadan kimyasal işlem önerilmez. Su tarafında görülen sorunun cihaz içinde mi yoksa dağıtımda mı olduğu ayrılır. Gerekli ek ölçüm ayrı kapsamla gösterilir; eksik verinin yarattığı belirsizlik bir bakım satış gerekçesi olarak kullanılmaz.

Kontrol: Kirlenme dışındaki nedenler sonuç dosyasında görünür kalsın.

Bakım yönteminin sınırı — ayrıntılar

Temizlik ihtiyacı desteklenirse yöntem gerçek eşanjör ve üretici talimatına bağlanır. Malzeme uyumu, erişim, izolasyon ve atık sorumluluğu uygulama kapsamına girer. Genel kimyasal veya basınç seçimi verilmez. Gerekli servis uzmanlığı ve üretici teyidi teklif içinde açık tutulur. Dağıtım hattı yıkama işi gerekiyorsa ayrı belirtilir; cihaz eşanjörü bakımıyla aynı işlem gibi sunulmaz ve müşterinin onaylayacağı sınır netleştirilir.

Kontrol: Uygulama yöntemi ve sorumluluklar onaylı veriye bağlı olsun.

Önce ve sonra kabul — ayrıntılar

Bakımın etkisini görmek için önceki ve sonraki kayıtların yük, su sıcaklığı ve akış koşulları açıklanır. Birebir aynı koşul oluşamıyorsa karşılaştırmanın sınırlaması belirtilir. Yapılan işlem tarihli bir kayıt taşır; arada değişen kontrol veya pompa ayarları ayrıca işaretlenir. Sonuç yalnız bakımın kendisine atfedilebilen bulguları dikkatle ayırır. Görülmeyen yükte tam kapasite, yıllık enerji veya cihaz ömrü kazancı beyan edilmez.

Kontrol: Arada yapılan diğer değişiklikler karşılaştırmada listelensin.

Tekrarlama nedenleri ve takip — ayrıntılar

Kirlenme bulgusu oluşmuşsa su koşulları ve bakım geçmişi gelecekteki takip için önem taşır. Bu çalışma su kalitesi uzmanlığının yerine geçmez; gereken inceleme ve sorumlulukları belirler. İşletmeye hangi çalışma göstergelerini saklamasının yararlı olduğu açıklanır. Tekrarlama görülürse aynı prosedürün otomatik yinelenmesi yerine neden yeniden değerlendirilir. Teslim kalan riskleri, izleme noktalarını ve ek uzmanlık ihtiyacını kapsayarak bakımın sınırını müşteriye anlaşılır biçimde bildirir.

Kontrol: Takip önerisi ile ayrı uzmanlık ihtiyacı ayırt edilsin.

Kontroller ve teslim

Teslim Edilecek Dosya

Başlangıç dosyası

Mevcut çalışma ve geçmiş bakım verileri saklanır.

Neden ayrımı

Akış, sensör ve kirlenme bulguları ayrı değerlendirilir.

İşlem kaydı

Onaylanan bakım yöntemi ve yapılan uygulama belgelenir.

Sonuç teslimi

Karşılaştırma koşulları, kalan sorunlar ve takip noktaları açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — TCAA Hava Soğutmalı Chiller Kurulum, İşletme ve Bakım Kılavuzu (ARTC-SVX013A-EN)
  2. Trane — Engineering educational resources

Sık Sorulan Sorular

Kapasite düşüşü kirlenme kanıtı mı?

Tek başına değil. Akış, sensör, kontrol ve gerçek yük koşulları da aynı belirtiyi yaratabilir. İnceleme bu nedenleri ayırır; yeterli bulgu olmadan temizlik zorunlu işlem olarak önerilmez ve kesin teşhis sunulmaz.

Hangi kimyasal kullanılacak?

Gerçek eşanjör, malzeme ve üretici talimatı incelenmeden ürün veya yöntem belirlenmez. Uyumluluk, uygulama ve atık sorumluluğu teklif sınırına girer; genel bir temizlik reçetesi bütün chillerlere uygulanmaz.

Dağıtım borusu yıkaması dahil mi?

Bu sayfanın konusu cihaz eşanjörünün davranışı ve bakım doğrulamasıdır. Dağıtım hattında ayrı ihtiyaç görülürse kapsam ayrıca açılır; boru yıkaması ile eşanjör servisi aynı iş olarak kabul edilmez ve fiyatlandırılmaz.

Bakımın kazancı nasıl gösterilir?

Önce ve sonra kayıtları benzer yük, su ve akış koşullarında karşılaştırılır. Koşul farkı veya başka müdahale varsa açıklanır; kısa gözlemden ölçülmemiş yıllık tasarruf veya tam kapasite garantisi üretilmez.

Teklif için ne paylaşmalıyım?

Chiller modeli, geçmiş bakım, şikâyet saatleri ve mevcut çalışma kayıtları yararlıdır. Su koşulları ve saha erişimi de değerlendirilir; eksik bilgi için gerekli ölçüm veya üretici teyidi ön görüşmede belirlenir.
