Chiller Tesisinde Düşük Delta-T Teşhisi ve İyileştirme

SCA, düşük su sıcaklık farkının ölçüm, terminal-vana veya santral kontrolünden kaynaklanıp kaynaklanmadığını kayıtlarla ayırır; gerekli düzeltmeyi ve tekrar karşılaştırmasını planlar.

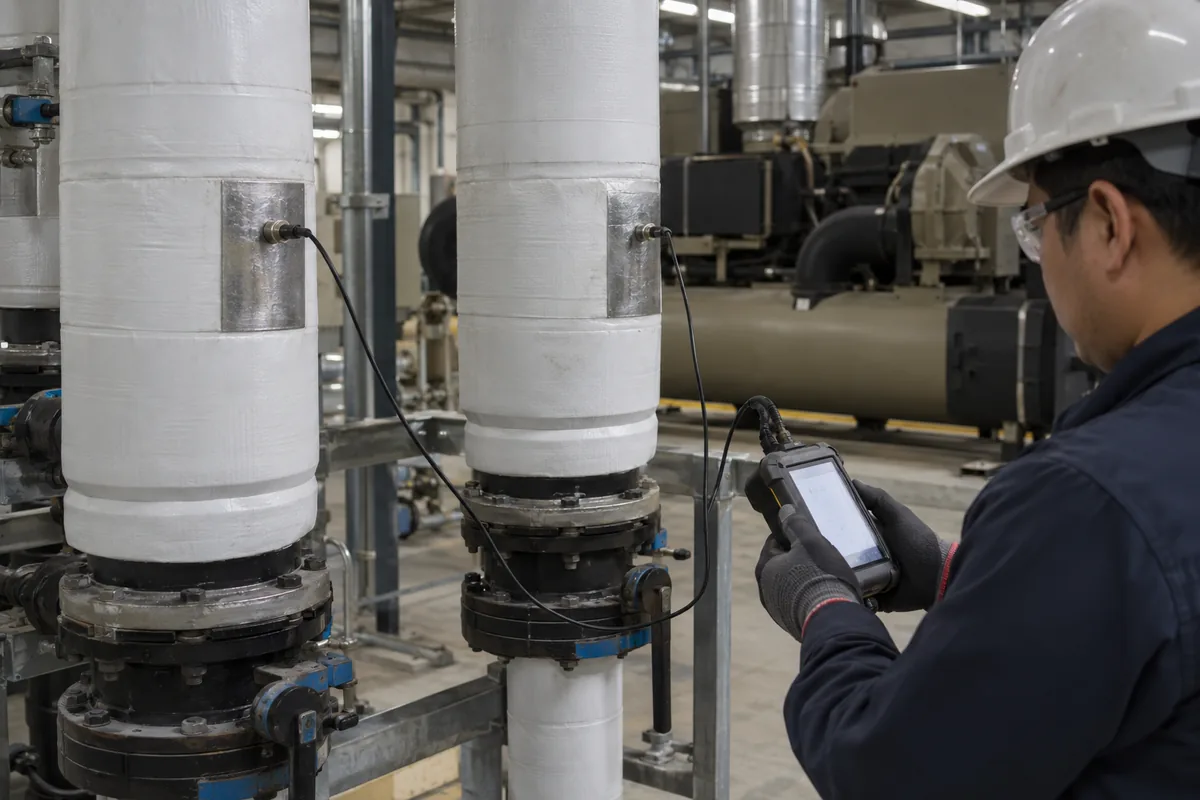

Chiller tesisindeki iki su borusunda kablolu sıcaklık sensörlerini izleyen teknisyen
Kavramsal hizmet görseli: Chiller tesisindeki iki su borusunda kablolu sıcaklık sensörlerini izleyen teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Belirtiye bağlı delta-T teşhisi

Yalnız bir ekran değeri kapasite yetersizliği kararı değildir.

Hizmette ele alınan işler

  • Eşzamanlı ölçüm ve sensör/veri güvenilirliği incelemesi
  • Terminal, vana, bypass ve sıralama bulgularının ayrılması
  • Tarihli düzeltme ve benzer yükte tekrar değerlendirme

Kapsamın sınırları

  • Genel hidrolik balans ve mekanik onarım ayrıca kapsamlandırılır.
  • Yıllık enerji kazancı veya garantili kapasite artışı bu teşhisten doğrudan çıkmaz.

Teşhis kapsamını ölçüm erişimi belirler

Teklifte santral ve terminal incelemesi, kayıt süresi ve düzeltme sonrası tekrar kontrol ayrılır. Her terminale erişim gerekmeyebilir; örneklem seçiminin sınırları raporda gösterilir. Mekanik onarım, teşhis sonucundan sonra ayrı kapsamla netleşir.

  • İncelenecek kol ve terminal sayısı
  • Mevcut kayıtların güvenilirliği ve erişimi
  • Ölçüm noktası hazırlığı ve işletme izinleri
  • Düzeltme sonrası tekrar inceleme koşulları

İnceleme İçin Gerekli Bilgiler

  • Düşük farkın görüldüğü saatleri belirtin.
  • Devre şeması ve sensör noktalarını paylaşın.
  • Ek makine giriş kaydını ekleyin.
  • Etkilenen mahallerin şikâyetlerini listeleyin.

İnceleme ve Teklif Kapsamı

Chiller tesisindeki iki su borusunda kablolu sıcaklık sensörlerini izleyen teknisyen

İki su borusundaki sıcaklık sensörleri. Gidiş ve dönüş kayıtları aynı devre sınırı ve zamanla eşleştirilir; görüntü ölçülmüş sıcaklık farkı sonucu değildir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üç adımda veriden santrala

Teşhis sırası bir inceleme akışıdır; kullanıcıya cihaz ayarı veya hat kapatma talimatı değildir.

Delta-T teşhis sırası

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal yöntem şeması; gerçek inceleme kapsamı veri ve erişime göre belirlenir.

  1. Sensör / veri

    Konum, kimlik, eşzamanlı sıcaklık ve belirsizlik

  2. Terminal / vana

    Hava akışı, mahal talebi, komut, konum ve debi

  3. Santral sıralaması

    Yük, cihaz başlama zamanı ve kontrol ayarı

Bağlantılar

  • Sensör / veri öğesinden Terminal / vana öğesine bağlantıGüvenilir kayıt
  • Terminal / vana öğesinden Santral sıralaması öğesine bağlantıKol bulguları

İnceleme Yöntemi ve Girdiler

Ek chillerin erken çalışması, tek başına soğutma kapasitesinin yetersiz olduğunu kanıtlamaz. Bina yükü, su debisi ve terminal ısı aktarımı birlikte incelenmeden cihaz ilavesine karar verilmemelidir. Ön incelemede sorun görülen saatler, etkilenen kollar ve mevcut kontrol ayarları kaydedilir. Müşteriyle birlikte önce doğrulanacak belirtiler seçilir; tüm bina için tek bir sıcaklık farkı hedefi tahmin edilmez.

Teslim, ölçüm noktaları ve kayıtlar üzerinden sensör hatasını, kontrol vanası davranışını ve gerçek ısı aktarımı sorununu ayırır. Genel hidrolik balans hizmeti bütün devrenin ayarını konu alırken burada belirli düşük delta-T belirtisinin nedenleri izlenir. Gerekli düzeltmeler önceliklendirilir; uygulanmış müdahalenin sonucu benzer yük koşullarındaki önce ve sonra kayıtlarıyla değerlendirilir. Aynı anda çok sayıda ayar değiştirmek yerine neden ile sonuç arasındaki ilişki korunur.

Ölçümü doğrulayın
Yanlış yerleştirilmiş veya birbirinden farklı okuyan sıcaklık sensörleri, gerçek olmayan bir sorun görünümü yaratabilir. Teşhis veri güvenilirliğiyle başlar.
Yükü birlikte okuyun
Düşük yükte görülen sıcaklık farkı ile yoğun kullanımda süren düşük delta-T aynı şekilde yorumlanmaz. Saat ve yük eşleşmesi korunur.
Koldan santrala ilerleyin
Sorunun hangi terminal veya koldan yayıldığı anlaşılır; tüm devreye tek ayar uygulamak yerine nedenin bulunduğu noktada müdahale önerilir.

Debi yüksek, ek chiller erken çalışıyor

Santral sıralamasıyla birlikte terminal dönüşleri izlenir. Ek makine ihtiyacının gerçek yük artışından mı yoksa kontrol ve akış davranışından mı doğduğu ayrı bulgularla gösterilir.

  • Makine devreye giriş saatini kaydedin.
  • Aynı anda yük ve su kayıtlarını eşleştirin.
  • Bypass durumunu devre üzerinde işaretleyin.

Gidiş ve dönüş aynı sınırda ölçülür

İki boru sensöründen alınan veriler, gerçek devre sınırı ve ölçüm zamanı ortak olduğunda anlamlı karşılaştırma sağlar.

Karışım sonrası veya farklı kolun ölçümü yanlış eşleşebilir. Fotoğraf bir delta-T kabul değeri göstermez.

Düzeltme öncesi ve sonrası karşılaştırma

Örnek tablo gerçek kayıtlarla doldurulur; benzer yük koşulu ve diğer değişiklikler açıklanır.

KayıtDüzeltme öncesiDüzeltme sonrası
Delta-T
Aynı devre / zaman ölçümü
Aynı sınırda tekrar kayıt
Debi
Ölçüm ve veri dayanağı
Tekrar ölçüm ve dayanak
Yük
Kullanım / hava koşulu
Karşılaştırılabilir koşul ve farklar
Mahal koşulu
Şikâyet ve konfor kaydı
Sonuç ve kalan şikâyet
Çalışan cihaz
Cihaz kimliği / sırası
Cihaz kimliği / sırası

Müdahale tarihi ve değiştirilen vana, sensör veya terminal işi ayrı kayıt alanında belirtilir.

Değerlendirmede Kullanılan Veriler

Sensör tutarlılığı

İncelenen bilgi
Eşzamanlı sıcaklık karşılaştırması
Karara etkisi
Önce ölçüm hatasını giderin veya veri sınırını belirtin.

Terminal davranışı

İncelenen bilgi
Hava akışı, vana ve mahal talebi
Karara etkisi
Isı aktarımı veya kontrol düzeltmesini ayırın.

Gereksiz dolaşım

İncelenen bilgi
Bypass ve ilgili kolun soğutma talebi sona erdiğinde süren akış
Karara etkisi
Devreye uygun vana ve bağlantı revizyonunu belirleyin.

Santral belirtisi

İncelenen bilgi
Yük ve makine giriş kayıtları
Karara etkisi
Sıralama sorunu varsa ayrı revizyon kapsamı açın.

Teknik Koşullar ve Sınırlar

Su tarafı sıcaklık farkı

Gidiş/dönüş sıcaklıkları aynı devre ve zaman sınırında okunur.

Sensör ve veri güvenilirliği

Sensör konumu ve otomasyon kimliği teşhisten önce doğrulanır.

Terminal ısı aktarımı

Terminalin hava ve su tarafı mahal talebiyle incelenir.

Vana, bypass ve akış

Vana komutu, fiziksel konum ve akış yolu eşleştirilir.

Santral sıralamasına etkisi

Santral sıralaması belirtisi yük ve hidrolik bulgularla ayrılır.

Düzeltme sonrası karşılaştırma

Düzeltme sonucu benzer yükte konfor ve debiyle karşılaştırılır.

Su tarafı sıcaklık farkı — ayrıntılar

Delta-T burada soğutma suyunun gidiş ve dönüş sıcaklıkları arasındaki farktır. Anlamlı değerlendirme için iki sıcaklık aynı zaman aralığında ve aynı devre sınırında okunur. Su debisi ve yük bilgisi olmadan yalnız bu farktan kapasite sonucu çıkarmak doğru değildir. Proje tasarım koşulları ve gerçek kullanım, teşhisin karşılaştırma zeminini oluşturur; ölçüm aralığı raporda belirtilir.

Kontrol: Karşılaştırılan iki sıcaklığın devre sınırı açıkça gösterilsin.

Sensör ve veri güvenilirliği — ayrıntılar

Teşhis öncesinde sıcaklık duyargalarının yerleri, bağlantıları ve otomasyondaki nokta adları kontrol edilir. Bir duyarganın farklı boru kolunu veya karışım sonrasını okuması, hesaplanan farkı yanıltabilir. Uygun karşılaştırma ölçümü ve zaman eşleşmesi planlanır. Sensör doğruluğu için kullanılan yöntem ve varsa belirsizlik açıklanır; otomasyon ekranındaki değerin kendiliğinden doğru kabul edilmesi önlenir ve eksik kayıtlar ayrılır.

Kontrol: Sensör konumu ile otomasyon noktası aynı çizimde bulunsun.

Terminal ısı aktarımı — ayrıntılar

Bir terminalin suyu yeterince ısıtmadan geri göndermesi, hava ve su tarafının birlikte incelenmesini gerektirir. Hava akışı, serpantin durumu, mahal talebi ve su bağlantısı gözlemlenir. Kirlenme olasılığı bir bulgu olarak değerlendirilir; her düşük fark temizlik ihtiyacı sayılmaz. Kontrol komutuyla gerçek çalışma arasındaki ilişki kayıt altına alınır ve inceleme sırasında kullanıcı konforu ayrıca korunur.

Kontrol: Terminal değerlendirmesinde hava ve su tarafı aynı anda kaydedilsin.

Vana, bypass ve akış — ayrıntılar

Üç yollu vana, açık bypass veya kapanmayan kontrol vanası akışın talep olmadan dönmesine neden olabilir. Devre tipi sahada belirlenir; vana komutu gerçek konumla karşılaştırılır. Debi değerlendirmesi yalnız pompa ekranına dayanmaz. Düzeltme önerisi cihazın izin verilen akış koşullarını korumalıdır; sorunlu hattı kapatarak elde edilen kısa süreli sonuç kalıcı çözüm diye sunulmaz ve etkilenen kollar açıklanır.

Kontrol: Vana komutu, fiziksel davranışı ve akış yolu eşleşsin.

Santral sıralamasına etkisi — ayrıntılar

Santralın yeni chiller başlatma mantığı, ölçülen yük ve hidrolik davranışla birlikte okunur. Düşük delta-T yüzünden görülen işletme belirtisi ile yanlış sıralama ayarı ayrı bulgulardır. Teşhis dosyası hangi noktanın önce düzeltileceğini belirtir. Kontrol yazılımına müdahale gerekiyorsa revizyon ve geri dönüş koşulları ayrıca tanımlanır; üretici sınırları veya koruma fonksiyonları inceleme sırasında devre dışı bırakılmaz.

Kontrol: Teşhis ile kontrol revizyonunun sorumluluk sınırı yazılsın.

Düzeltme sonrası karşılaştırma — ayrıntılar

İyileştirme, ilk ölçümden farklı bir hava ve kullanım koşulunda rastgele karşılaştırılmamalıdır. Benzer yük dönemleri seçilir; değiştirilen vana, sensör veya terminal işlemi tarihli olarak kaydedilir. Delta-T yanında konfor, debi ve cihaz çalışma durumu da izlenir. Sonuç, görülen değişimi ve kalan nedenleri gösterir; henüz ölçülmemiş yıllık enerji kazancı veya garanti edilen kapasite artışı beyan edilmez.

Kontrol: Önce ve sonra kayıtlarında yapılan müdahale açık olsun.

Kontroller ve teslim

Teslim Edilecek Dosya

Başlangıç durum kaydı

Mevcut ayarlar, sıcaklık kayıtları ve şikâyet saatleri değiştirilmeden saklanır.

Bulgu eşleştirmesi

Her öneri, bir ölçüm veya gözlem ile ilişkilendirilir; varsayımlar ayrılır.

Kontrollü müdahale

Onaylanan düzeltmeler sıralı uygulanır; tesisin geri dönüş koşulları korunur.

Sonuç dosyası

Benzer yükteki ölçümler, devam eden sorunlar ve işletme takip noktaları teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Chilled-Water System Design Trends, APP-CMC056-EN (2015)
  2. Trane — TCAA Hava Soğutmalı Chiller Kurulum, İşletme ve Bakım Kılavuzu (ARTC-SVX013A-EN)

Sık Sorulan Sorular

Düşük delta-T her zaman arıza mıdır?

Hayır. Yükün azaldığı koşullarda sıcaklık farkı değişebilir. Sorun değerlendirmesi, tasarım ve işletme koşullarıyla birlikte yapılır; sensör doğruluğu, terminal talebi ve debi bilgisi olmadan yalnız bir ekran değeriyle arıza kararı verilmez.

Pompa hızını azaltmak sorunu çözer mi?

Bazı devrelerde akış davranışı etkili olabilir; ancak rastgele hız azaltmak cihazın veya terminalin gerekli debisini bozabilir. Önce gerçek neden ve üretici koşulları belirlenir, sonra uygun değişiklik kontrollü şekilde doğrulanır.

Bu çalışma hidrolik balansla aynı mı?

Hidrolik balans dağıtımın ayarlanmasını kapsar. Buradaki teslim belirli düşük su sıcaklık farkının sensör, vana, terminal ve devre nedenlerini ayıran teşhistir; sonuç balans ihtiyacını gösterebilir fakat baştan aynı iş kabul edilmez.

Yeni chiller almadan inceleme yapılabilir mi?

Evet, mevcut kapasite kararından önce çalışan devrenin davranışı incelenebilir. Çalışma her durumda yeni cihaz ihtiyacını ortadan kaldıracağı sözü vermez; gerçek yük artışıyla kontrol veya ısı aktarımı sorununun ayrılmasını sağlar.

Başlangıçta hangi kayıtlar gerekir?

Gidiş ve dönüş sıcaklıkları, cihaz çalışma durumu, pompa bilgileri ve şikâyet saatleri yararlıdır. Terminal veya kol kayıtları varsa paylaşılır; olmayan ölçümler için erişim ve işletme koşulları görüşülerek ayrıca plan hazırlanır.
