Merkezi İklimlendirme

Chiller Hava Serpantini Bakım ve Çalışma Noktası Kontrolü

Serpantin yüzeyi, fanlar ve çevredeki hava geçişi birlikte incelenir. Bakımla giderilebilen bulgular ile ayrı donanım veya yerleşim işi gerektiren noktalar ayrılır.

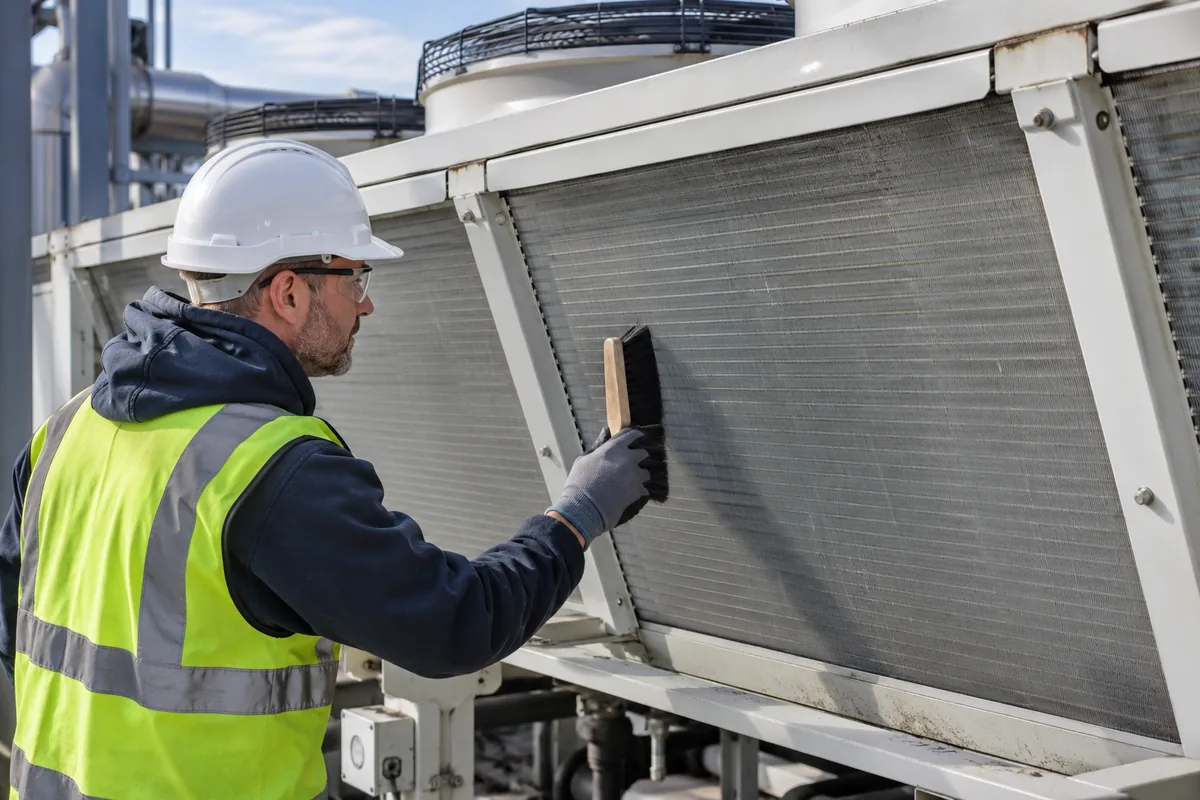

Hava soğutmalı chiller serpantin yüzeyini yumuşak fırçayla kontrol eden teknisyen
Kavramsal hizmet görseli: Hava soğutmalı chiller serpantin yüzeyini yumuşak fırçayla kontrol eden teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Hava tarafı bakımının kapsamı

Bakım yöntemi cihazın serpantin yapısı ve üretici talimatına göre belirlenir.

Hizmette ele alınan işler

  • Erişilebilir yüzeylerde başlangıç bulguları ve uygun bakım yöntemi
  • Fan davranışı ve çevredeki hava geçişi kontrolleri
  • Koşulları belirtilmiş bakım sonrası kayıt ve erişim sınırı

Kapsamın sınırları

  • Fiziksel hasar, fan onarımı veya çevre düzenlemesi ayrı iş kalemi olabilir.
  • Erişilemeyen yüzeyler incelenmiş veya temizlenmiş olarak işaretlenmez.

Bakım teklifinin kapsamı

Teklif, yüzey ve erişim envanteri üzerinden hazırlanır. Fiziksel hasar, fan servisi veya yerleşim revizyonu gerekiyorsa bakım kaleminden ayrı gösterilir.

  • Cihaz ve serpantin yapısı
  • Çatı veya yüksek alan erişimi
  • Üretici yöntemi ve servis koordinasyonu
  • Kesinti, atık yönetimi ve tekrar kontrol

İnceleme İçin Gerekli Bilgiler

  • Cihaz modelini ve fotoğrafları paylaşın.
  • Erişim ve kesinti koşullarını belirtin.
  • Sonradan eklenen çevre engellerini açıklayın.
  • Bakım geçmişi ve çalışma kaydını ekleyin.

Müdahale ve Teklif Kapsamı

Hava soğutmalı chiller serpantin yüzeyini yumuşak fırçayla kontrol eden teknisyen

Teknisyenin yumuşak fırçayla yaptığı serpantin yüzeyi kontrolü.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

İlk incelemede dört bulgu grubu

Bulgu grubuİncelenen durumBakım veya ayrı iş kararı
Yüzey kirlenmesi
Görülebilen birikim ve hava geçişi
Üreticiye uygun bakım yöntemi
Fiziksel hasar
Erişilebilir kanat ve yüzeylerin durumu
Gerekirse ayrı onarım veya servis
Fan durumu
Komut ve gerçek çalışma davranışı
Kirlenmeden ayrı donanım değerlendirmesi
Çevredeki hava yolu
Engeller ve sıcak havanın yeniden dolaşımı
Gerekirse ayrı yerleşim düzenlemesi

Görseldeki yüzey kontrolü

Yumuşak fırça ile yüzey kontrolü

Erişilebilir serpantin yüzeyi dikkatle kontrol edilir. Gerçek bakım ekipmanı ve işlem yöntemi, yüzey malzemesi ile cihaz üreticisinin talimatına göre belirlenir.

Görsel bütün serpantinlere uygulanacak bir temizlik reçetesi veya tamamlanmış bakım kanıtı değildir.

İnceleme ve Müdahale Yöntemi

Dış alandaki serpantinin görünüşü ilk bulgudur; tek başına kapasite veya tüketim sonucu vermez. İncelemede cihaz çevresindeki engeller, fan davranışı ve hava giriş koşulları da değerlendirilir. Yakındaki başka cihazların sıcak havası veya sonradan yapılan mimari kapatma bakım ihtiyacından ayrı bir sorundur. İş emri, temizlenebilecek kir ile yerleşim veya donanım düzeltmesini birbirinden ayırır.

Uygulama yöntemi gerçek serpantin tipinin üretici talimatına bağlanır. Genel yüksek basınç veya kimyasal reçetesi sunulmaz. Erişim, güvenli enerji izolasyonu, çalışma alanı ve atık koşulları teklif içinde açıklanır. Bakım sonrası kayıt yük ve dış hava koşuluyla birlikte alınır; tek bir sıcaklık değişimi otomatik tasarruf kanıtı sayılmaz. Bu iş yeni chiller seçimi veya su eşanjörü temizliği değildir. Bu hizmet, mevcut chillerin hava tarafında belirlenen bakım kapsamını ve bakım sonrası çalışma koşullarının kontrolünü içerir.

Serpantine uygun bakım yöntemi
Gerçek malzeme ve üretici talimatı esas alınır. Başka cihazda kullanılan bakım tekniği kendiliğinden uygun kabul edilmez.
Hava yolunu inceleyin
Kir, çevre engeli ve sıcak hava geri dolaşımı farklı nedenlerdir. İş kapsamı bunları ayrı gösterir.
Sonucu koşullarıyla kaydedin
Bakım sonrası çalışma yük ve hava bilgisiyle açıklanır; farklı günde görülen değer doğrudan bakım kazancı sayılmaz.

Serpantinde birikim görülüyor

Erişilebilen yüzeyler ve fan davranışı incelenir. Temizlik yöntemi gerçek cihaz verisiyle belirlenir; hasar veya erişim sorunu ayrı kaydedilir.

  • Serpantin tipi doğrulansın.
  • Üretici yöntemi bulunsun.
  • Hasar bulguları ayrı fotoğraflansın.

Karşılaştırma kaydı ve erişim sınırları

Kayıt alanıBakım öncesiBakım sonrasıYorum için gereken bilgi
Cihaz yükü
Saha kaydı
Saha kaydı
Yüklerin karşılaştırılabilirliği
Dış hava
Ölçüm anındaki koşul
Yeni ölçüm anındaki koşul
Koşulların farkı
Cihaz ayarları
Başlangıç ayarları
Son ayarlar
Değişen ayarların etkisi
Fan durumu
Komut ve çalışma
Komut ve çalışma
Ayrı fan müdahalesi olup olmadığı
Erişim sınırı
Erişilen/erişilemeyen yüzeyler
İşlem yapılan yüzeyler
Kontrol dışı kalan kısımlar

Doldurulacak teslim kaydıdır. Erişilemeyen yüzeyler ve ek servis gerektiren bulgular ayrı kapsam alanında belirtilir.

Müdahalenin Teknik Koşulları

Cihaz ve yüzey envanteri

Model, serpantin yapısı, erişilebilir yüzeyler ve başlangıç bulguları kaydedilir.

Hava geçişi ve çevre

Hava geçişini etkileyen çevre engelleri ve hava dolaşımı incelenir.

Üreticiye uygun temizlik

Temizlik yöntemi gerçek serpantin malzemesi ve üretici talimatına göre seçilir.

Fan ve donanım davranışı

Fan komutu ve gerçek çalışma durumu yüzey kirlenmesinden ayrı değerlendirilir.

İzolasyon ve uygulama alanı

İzolasyon, çalışma alanı ve cihazı yeniden hizmete alma sorumluları belirlenir.

Çalışma noktasının karşılaştırılması

Bakım sonrası çalışma kaydı yük, dış hava ve cihaz ayarlarıyla birlikte karşılaştırılır.

Cihaz ve yüzey envanteri — ayrıntılar

Bakım hazırlığında gerçek chiller modeli, serpantin yapısı ve erişilebilen yüzeyler belirlenir. Görsel kirlenme ile fiziksel hasar ayrı kayıt taşır. Hangi yüzeyin hangi yöntemle incelenebileceği üretici bilgisine bağlanır. Erişilemeyen bölüm temiz veya sağlam kabul edilmez. Ön dosya, mevcut fotoğrafları ve bakım geçmişini bir araya getirerek uygulama sırasında korunması gereken parçaları ve kesinleşmeyen durumları müşteriye açık biçimde gösterir.

Kontrol: Kir, hasar ve erişim sınırlaması ayrı işaretlensin.

Hava geçişi ve çevre — ayrıntılar

Hava serpantini değerlendirmesi cihazın çevresinden bağımsız yapılmaz. Hava giriş ve çıkış yönleri, yakındaki engeller ve başka cihazların etkisi gözlemlenir. Sonradan eklenen kapatma veya depo malzemesi ayrı bulgu olarak kaydedilir. Üretici yerleşim koşulları gerçek modelden istenir; genel bir mesafe bütün cihazlara uygulanmaz. Temizlik yeterli değilse fiziksel yerleşim revizyonu ayrıca belirtilerek bakım işinin yapamayacağı sonuç açık tutulur.

Kontrol: Bakımla giderilemeyen çevre etkileri ayrıca listelensin.

Üreticiye uygun temizlik — ayrıntılar

Temizlik için ürün, yöntem ve uygulama koşulları serpantinin gerçek yapısına bağlıdır. Genel bir basınç veya kimyasal önerisi verilmez. Üretici talimatı ve malzeme uyumu uygulama öncesi doğrulanır; gerekli servis uzmanlığı açıkça belirtilir. İş emri yüzey, erişim ve işlem sınırını tarif eder. Talimat bulunamayan bölümde uygunluk varsayılmaz; teyit ihtiyacı uygulama kararı için bekleyen koşul olarak müşteriye bildirilir ve kapsam buna göre belirlenir.

Kontrol: Uygulama yönteminin gerçek model referansı bulunsun.

Fan ve donanım davranışı — ayrıntılar

Fanların komut ve gerçek çalışma durumları hava geçişi incelemesine dahil edilir. Çalışmayan veya farklı davranan fan kirlenme sonucu diye etiketlenmez. Mekanik veya elektrik servis gerektiren bulgular ayrı iş kapsamına alınır. Bu inceleme erişilebilir hava tarafı ve fan bulgularını değerlendirir; cihaz içi servis gerektiren noktalar ilgili servis kapsamıyla ayrıca belirtilir. Gözlenen davranış ile erişilebilir kontrol bilgisi eşleştirilir; uzmanlık gerektiren bölüm ilgili servis koordinasyonuna bırakılır ve raporda sınır açık tutulur.

Kontrol: Fan arızası ile yüzey kirlenmesi ayrı bulgu olsun.

İzolasyon ve uygulama alanı — ayrıntılar

Bakım planında enerji izolasyonu, erişim, çalışma alanının kullanımı ve işlem sonrası cihazı yeniden hizmete alma sorumluları belirlenir. Çatı veya yüksek alandaki erişim koşulları teklif öncesinde görülmelidir. İşlem suyunun veya atığın yönetimi uygulama kapsamına bağlanır. Tesisin kritik yükü varsa kesinti takvimi ayrıca görüşülür. Uygulanacak yöntem, ihtiyaç duyulan araçlar ve uygulayıcının görevleri teklif dosyasında tanımlanır; saha erişimi ve gerekli yetkinlik teyit edilmeden işlem takvimi kesinleştirilmez.

Kontrol: Erişim, izolasyon ve atık sorumluları iş emrinde belli olsun.

Çalışma noktasının karşılaştırılması — ayrıntılar

Bakım sonrası cihazın çalışma kaydı dış hava, yük ve kullanılan ayarlarla birlikte alınır. Önceki veri varsa benzer koşullar seçilir; koşullar farklıysa karşılaştırma sınırı açıklanır. İşlem sırasında yapılan fan veya kontrol değişiklikleri ayrıca işaretlenir. Sonuç bakımın gözlenen etkisini ve kalan sorunları gösterir. Ölçülmeyen kapasite, yıllık enerji veya cihaz ömrü kazancı sözü verilmez; gerektiğinde mevsimsel tekrar kontrol önerisi ayrı teslim olarak tanımlanır.

Kontrol: Bakım sonrası sonuç yük ve hava koşulu taşısın.

İncelemede Hangi Veriler Kullanılır?

Yüzey durumu

İncelenen bilgi
Görsel inceleme ve model verisi
Karara etkisi
Bakım ile hasar servisini ayırın.

Hava yolu

İncelenen bilgi
Çevre ve yerleşim gözlemi
Karara etkisi
Fiziksel engeli ayrı revizyon olarak değerlendirin.

Yöntem uygunluğu

İncelenen bilgi
Gerçek üretici talimatı
Karara etkisi
Uygulama sınırını teyitle belirleyin.

Sonuç verisi

İncelenen bilgi
Önce ve sonra çalışma koşulu
Karara etkisi
Gözlenen etkiyi doğru karşılaştırmayla açıklayın.

Kontroller ve teslim

Kontroller ve Kayıtlar

Ön kayıt

Yüzeyler, çevre engelleri ve mevcut çalışma bilgileri saklanır.

Uygulama kaydı

Onaylı yöntemle yapılan işlemler ve erişilemeyen alanlar belgelenir.

Cihazın yeniden hizmete alınması

İzolasyon sonrası cihaz durumu ve fan davranışı kontrol edilir.

Sonuç teslimi

Çalışma koşulu, kalan sorunlar ve takip ihtiyacı açıklanır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Carrier — 30RB/RQ operation and maintenance
  2. Trane — TCAA Hava Soğutmalı Chiller Kurulum, İşletme ve Bakım Kılavuzu (ARTC-SVX013A-EN)

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Serpantin kirliyse tüketim artışı kesin mi?

Kir hava geçişini etkileyebilir, ancak belirli tüketim artışını ölçüm olmadan söylemek doğru değildir. Gerçek yük, hava ve cihaz koşulları birlikte değerlendirilir; görünüş tek başına enerji sonucu olarak sunulmaz.

Yüksek basınçla yıkama uygun mu?

Yöntem gerçek serpantin malzemesi ve üretici talimatına bağlıdır. Genel bir basınç önerilmez; hasar ihtimali ve malzeme uyumu değerlendirilerek uygun uygulama belirlenir, teyit bulunmadan işlemin güvenli olduğu kabul edilmez.

Fan servisi de bakım kapsamına girer mi?

Fan davranışı incelemede gözlenir fakat gereken mekanik veya elektrik servis işi ayrıca tanımlanır. Yüzey temizliğiyle donanım onarımı aynı kalem sayılmaz; hangi müdahalenin gerekli olduğu bulgudan sonra netleşir.

Çevre kapatması sorunu temizlikle çözülür mü?

Her zaman değil. Hava giriş ve çıkışını sınırlayan fiziksel engel veya geri dolaşım, ayrı yerleşim incelemesi gerektirebilir. Bakım dosyası bu nedenleri ayırır; temizlikle giderilmeyen sorun açık bırakılır.

Bakım sonucu nasıl kabul edilir?

Yapılan işlem kayıtla gösterilir, cihazın yük ve hava koşullarıyla çalışma durumu incelenir. Önceki veriyle karşılaştırma mümkünse yapılır; koşul farkları açıklanarak ölçülmemiş yıllık kazanç veya kapasite garantisi verilmez.
