Chiller Kısa Çevrim ve Yetersiz Su Hacmi İyileştirmesi

SCA, kısa çevrim olaylarını ve farklı vana durumlarında etkin kalan su devresini inceleyerek kontrol, bağlantı veya tampon tank ihtiyacını ayırır; uygun düzeltmeyi ve tekrar gözlemi planlar.

Chiller yanında bağlı tampon tankı ve su devresini inceleyen teknisyen
Kavramsal hizmet görseli: Chiller yanında bağlı tampon tankı ve su devresini inceleyen teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Tank kararından önce neden dosyası

Toplam su miktarı her çalışma durumunda cihazın gördüğü hacim değildir.

Hizmette ele alınan işler

  • Olay ve sensör/kontrol kayıtlarının incelenmesi
  • Model koşulu ile toplam/etkin devre hacmi karşılaştırması
  • Düzeltme seçeneği ve düşük yükte tekrar gözlem

Kapsamın sınırları

  • Tampon tank başlangıçta zorunlu ekipman kabul edilmez.
  • Yapısal uygunluk ve fiziksel uygulama ayrıca projelendirilir.

Teşhis ve tank uygulaması ayrı aşamalardır

Ön inceleme, kayıt hazırlığı ve düzeltme projesi ayrı tekliflenebilir. Tank bedeli ve bağlantı işi, gerekli olduğu gösterildikten sonra netleşir; başlangıçta zorunlu ekipman kabul edilmez.

  • Olay kayıtlarının erişilebilirliği
  • Etkin devre ölçümü ve çizim ihtiyacı
  • Tank yerleşimi veya kontrol revizyonu
  • Kesinti ile tekrar düşük yük gözlemi

İnceleme İçin Gerekli Bilgiler

  • Başlatma ve duruş saatlerini paylaşın.
  • Chiller modelini ve üretici verisini ekleyin.
  • Devre çizimi ile vana tiplerini belirtin.
  • Sorunun görüldüğü kullanım koşulunu açıklayın.

İnceleme ve Teklif Kapsamı

Chiller yanında bağlı tampon tankı ve su devresini inceleyen teknisyen

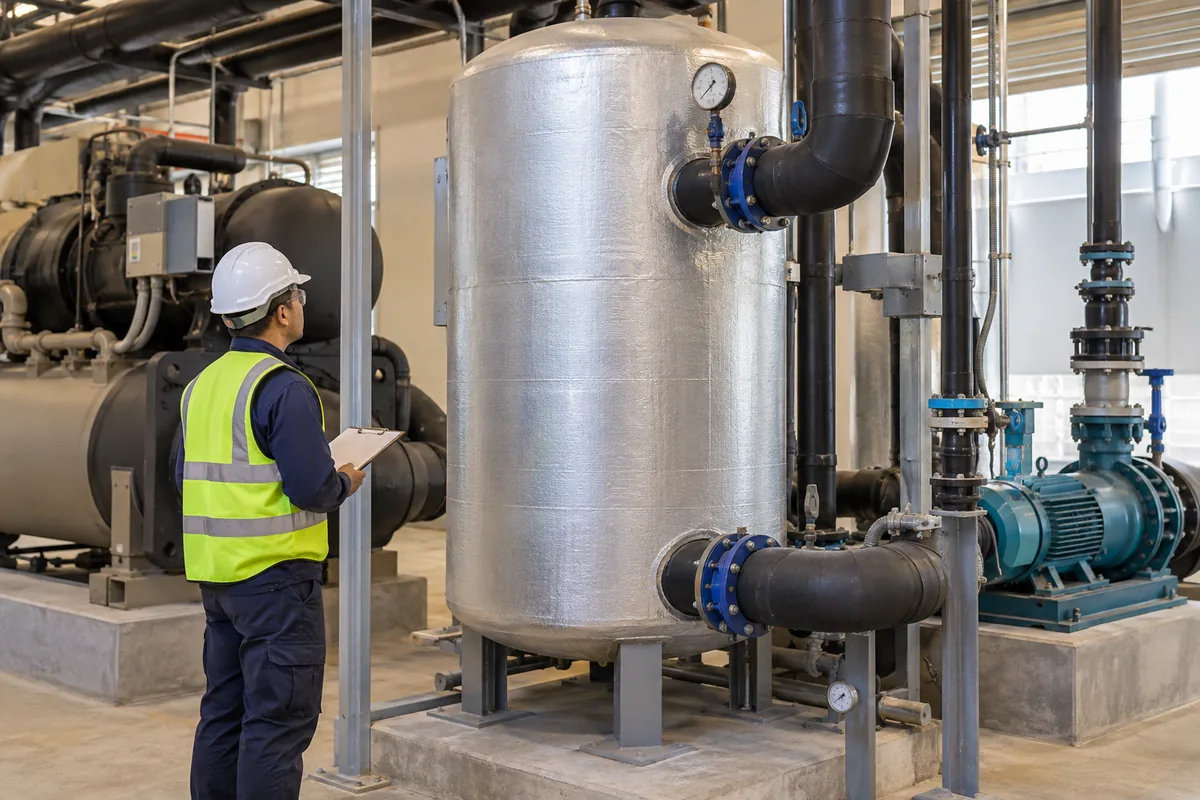

Chiller yanındaki tampon tank ve bağlı su hatları. Görünen bağlantının etkin su hacmine katkısı incelenir; tank gerekliliği gerçek teşhis ve üretici koşuluyla belirlenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Aynı devrede toplam ve etkin hacim

Şema, vanaların çalışma durumuyla chillerin gördüğü hacmin değişebileceğini açıklar. Gerçek akış yolu ve hacimler saha ölçüleriyle hesaplanır.

Vana durumuna göre hacim sınırı

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal iki durum; gerçek vana düzeni, litre değeri veya tank seçimi göstermez.

  1. Chiller: kollar açık

    Toplam devre bağlantısı

  2. Açık terminal kolları

    Bağlı su hacmi kaydı

  3. Ana hatlar

    Toplam hacim hesabı

  4. Chiller: ilgili vana kapalı

    Etkin hacim sınırı

  5. Ayrılan terminal kolu

    Cihazın görmediği bölüm olabilir

  6. Kalan hat / akış yolu

    Etkinlik sahada doğrulanır

Bağlantılar

  • Chiller: kollar açık öğesinden Ana hatlar öğesine bağlantıAçık kol durumu
  • Ana hatlar öğesinden Açık terminal kolları öğesine bağlantıBağlı bölüm
  • Chiller: ilgili vana kapalı öğesinden Kalan hat / akış yolu öğesine bağlantıEtkin kalan yol
  • Kalan hat / akış yolu öğesinden Ayrılan terminal kolu öğesine bağlantıVana durumuyla ayrılan sınır
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Vana durumuna göre hacim sınırıÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Chiller: kollar açık → Ana hatlar · Açık kol durumuAna hatlar → Açık terminal kolları · Bağlı bölümChiller: ilgili vana kapalı → Kalan hat / akış yolu · Etkin kalan yolKalan hat / akış yolu → Ayrılan terminal kolu · Vana durumuyla ayrılan sınır1Chiller: kollaraçık2Açık terminalkolları3Ana hatlar4Chiller: ilgilivana kapalı5Ayrılan terminalkolu6Kalan hat / akışyolu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Tank kararı, gerçek modelin üretici hacim koşulu, etkin devre hesabı ve olay bulguları birlikte değerlendirilerek verilir.

İnceleme Yöntemi ve Girdiler

Sık kompresör başlangıcı operatör tarafından görülebilir; fakat nedenini anlamak için olay saati, su sıcaklıkları ve terminal talebi aynı kayıtta bulunmalıdır. İncelemede yanlış sensör bilgisi, vana kapanması, devrenin etkin hacmi ve cihazın düşük yük davranışı ayrı ele alınır. Katalogdaki kapasite tek başına tank seçimine dönüştürülmez. Önce mevcut tesisin hangi koşulda kararsızlaştığı belirlenir.

Tampon tank gerekiyorsa bağlantı biçimi, kullanımda kalan su hacmi, yerleşim ve pompa etkileri projelendirilir. Bu hizmet, çalışan soğutma devresindeki kısa çevrimin nedenlerini ve uygun düzeltme seçeneklerini bir dosyada sunar. Tank ilavesi her sorunu çözer vaadi verilmez. Kontrol revizyonu veya bağlantı düzeltmesi yeterli olabilir; karar gerçek model verisi ve saha kaydıyla verilir. Düzeltmenin sonucu benzer düşük yük koşulunda tekrar gözlemlenir.

Başlatma ve duruşları olay kaydıyla ölçülebilir hale getirin
Başlangıç ve duruşlar olay kaydına bağlanır. Yalnız operatörün sık çalışıyor ifadesiyle tasarım sonucu üretilmez.
Etkin hacmi inceleyin
Toplam boru hacmi ile vanalar kapandığında cihazın gördüğü hacim aynı olmayabilir. Devrenin farklı durumları ayrı değerlendirilir.
En küçük yeterli müdahale
Tank, bağlantı veya kontrol değişikliği bulguya göre seçilir; gereksiz ekipman ekleme varsayımıyla işe başlanmaz.

Düşük kullanımda sık başlatma

Gece açık kalan terminal ve prosesler kaydedilir. Chiller talebi ile gerçek yük arasındaki ilişki incelenerek kontrol veya hacim ihtiyacı ayrılır.

  • Gece kullanım takvimi olsun.
  • Başlatma olayları kaydedilsin.
  • Açık kalan kollar gösterilsin.

Görünen tank bağlantısının işlevi

Tampon tankın üst/alt bağlantıları, su hacminin hedef çalışma durumlarında devrede kalması açısından incelenir.

Tank ihtiyacı teşhis aşamasında belirlenir; fotoğrafta tank bulunması her kısa çevrim sorunu için tank gerektiğini göstermez.

Üç düzeltme seçeneğinin dayanağı

Seçenek gerçek bulguya göre belirlenir; aynı anda bütün müdahaleler zorunlu değildir.

SeçenekDoğrulanan nedenProje ihtiyacıTekrar gözlem
Sensör / kontrol düzeltmesi
Nokta, talep veya ayar bulgusu
İşlev ve geri dönüş kaydı
Benzer düşük yükte olay karşılaştırması
Bağlantı revizyonu
Vana/akış yolu ve etkin hacim bulgusu
Korunacak-değişecek bağlantı şeması
Gerçek vana durumlarında çevrim kaydı
Tampon tank
Model koşulu ve etkin hacim ihtiyacı
Bağlantı, pompa, yerleşim ve yapı teyidi
Tankın etkinliği ve başlatma/duruş davranışı

Değerlendirmede Kullanılan Veriler

Duruş nedeni

İncelenen bilgi
Cihaz olay ve alarm kaydı
Karara etkisi
Talep çevrimi ile arızayı ayırın.

Etkin hacim

İncelenen bilgi
Devre ve vana durumları
Karara etkisi
Tank ihtiyacını gerçek akış yoluyla sınayın.

Model koşulu

İncelenen bilgi
Üretici hacim ve kontrol verisi
Karara etkisi
Uygulanabilir düzeltmenin sınırını belirleyin.

Karşılaştırma

İncelenen bilgi
Benzer düşük yük kaydı
Karara etkisi
Müdahalenin gözlenen sonucunu doğrulayın.

Teknik Koşullar ve Sınırlar

Olay ve sıcaklık kaydı

Başlatma, duruş nedeni ve su sıcaklığı aynı zamanla kaydedilir.

Üretici hacim koşulu

Hacim kararı gerçek chiller modelinin üretici koşuluna dayanır.

Aktif devre hacmi

Toplam ve vanalar kapandığındaki etkin hacim ayrı incelenir.

Kontrol ve sensör nedenleri

Sensör/kontrol bulgusu fiziksel hacim bulgusundan ayrılır.

Tampon tank bağlantısı

Tank gerekiyorsa bağlantı biçimi ve çalışma etkinliği projelendirilir.

İyileştirme karşılaştırması

Müdahale sonrası çevrimler benzer düşük yükte yeniden gözlenir.

Olay ve sıcaklık kaydı — ayrıntılar

Kısa çevrim incelemesinde kompresör başlangıçları, duruş nedenleri ve su sıcaklıkları ortak zaman çizelgesine alınır. Cihazın alarm nedeniyle durması ile talep sona erdiği için durması ayrı belirtilerdir. Kayıt çözünürlüğünün olayı gösterebildiği kontrol edilir. Eksik veya farklı saatli kayıtlar kesin neden kurmak için kullanılmaz. İşletme takvimi ve manuel müdahaleler eklenerek hangi düşük yük koşullarının ayrıca izlenmesi gerektiği belirlenir.

Kontrol: Duruş nedeni ile sıcaklık değişimi eşzamanlı görülebilsin.

Üretici hacim koşulu — ayrıntılar

Gerekli devre hacmi gerçek chiller modelinin üretici bilgisiyle değerlendirilir. Genel bir kapasite çarpanı her makine için tasarım değeri sayılmaz. Kullanımın proses veya konfor niteliği de gerekli çalışma davranışını etkileyebilir. Mevcut bilgi eksikse teyit gereksinimi dosyada tutulur. Tank kararı bu koşul, aktif devre hesabı ve kayıt bulgularının birlikte okunmasından sonra verilir; yalnız nominal cihaz etiketiyle kesinleştirilmez.

Kontrol: Hacim kararının dayandığı gerçek model verisi belirtilsin.

Aktif devre hacmi — ayrıntılar

Borular ve terminal içindeki toplam su miktarı, her çalışma durumunda chillerin gördüğü etkin hacmi temsil etmeyebilir. Vanalar kapandığında ayrılan kollar ve bypass yolları sahada işaretlenir. Hesapta kullanılan ölçüler ve bilinmeyen bölümler açıklanır. Gerekirse farklı vana durumları için ayrı devre değerlendirmesi yapılır. Bu yaklaşım gereksiz tank boyutlandırmasını veya mevcut hacmin fazla güvenle yeterli sayılmasını önlemeye yardımcı olur ve belirsizlikleri görünür tutar.

Kontrol: Toplam hacim ile etkin hacim ayrı açıklansın.

Kontrol ve sensör nedenleri — ayrıntılar

Kısa çevrimin kontrol kaynaklı olabileceği dikkate alınır. Talep duyargası, gerçek su akışı ve cihazın başlatma izinleri incelenir. Duyarganın karışım veya yanlış kolu okuması değerlendirilebilir; ancak bulgu olmadan sensör değişimi önerilmez. Ayar değerleri üretici ve proje koşullarıyla belirlenir. Koruma işlevlerini iptal ederek çalışmayı uzatmak çözüm sayılmaz. Yazılım değişikliği gerekiyorsa mevcut ayarlar ve geri dönüş yolu önce kaydedilir.

Kontrol: Kontrol bulgusu fiziksel hacim bulgusundan ayrılabilsin.

Tampon tank bağlantısı — ayrıntılar

Tank ihtiyacı doğrulanırsa yalnız hacim değil, bağlantı biçimi de değerlendirilir. Tankın çalışma sırasında gerçekten devrede kalması ve gerekli akış yolunu koruması gerekir. Yerleşim, izolasyon vanaları, bakım erişimi ve doldurma koşulları gösterilir. Pompa ve sensörlerin yeni bağlantıdan nasıl etkilendiği çizimde açıklanır. Yapısal uygunluk ilgili disiplinle doğrulanır; boş bir alanın tank yerleşimine kendiliğinden uygun olduğu beyan edilmez ve kesinti aşaması belirlenir.

Kontrol: Tankın bütün hedef çalışma durumlarında etkinliği gösterilsin.

İyileştirme karşılaştırması — ayrıntılar

Müdahale sonrası başlangıç ve duruş kayıtları benzer düşük yük koşullarında yeniden incelenir. Hava veya kullanım farkı sonucu etkileyebileceğinden karşılaştırma koşulları açıklanır. Yapılan tank, bağlantı veya kontrol değişikliği ayrı kayıt taşır. Kabul, gözlenen davranışı ve kalan sorunları gösterir; kısa testten yıllık enerji veya cihaz ömrü kazancı türetilmez. Görülmeyen yük dönemleri için takip ihtiyacı işletmeye bildirilir ve sonuç bu sınırla teslim edilir.

Kontrol: Önce ve sonra olay kayıtları aynı değerlendirme sınırını taşısın.

Kontroller ve teslim

Teslim Edilecek Dosya

Başlangıç olayları

Mevcut kısa çevrim kaydı ve ayarlar değişmeden saklanır.

Devre kontrolü

Vana durumları, sensör yeri ve aktif akış yolu doğrulanır.

Müdahale kaydı

Onaylanan değişiklik ve uygulama koşulları tarihli olarak belgelenir.

Tekrar gözlem

Benzer yükteki çevrim davranışı, kalan sorunlar ve takip noktaları teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Carrier — Chilled-water loop volume
  2. Trane — Tracer Chiller Plant Control and Optimization

Sık Sorulan Sorular

Kısa çevrim varsa tank şart mı?

Her zaman değil. Kontrol, sensör veya bağlantı sorunu da benzer belirti yaratabilir. Üretici hacim koşulu, aktif devre ve gerçek olay kaydı birlikte incelenerek tankın gerekli olup olmadığı belirlenir.

Tank hacmini kapasiteden hesaplayabilir miyiz?

Genel bir katsayı yerine gerçek chiller modelinin bilgisi kullanılmalıdır. Mevcut devrenin etkin hacmi ve kullanım koşulları da hesaba katılır; yalnız nominal kapasiteyle kesin tank seçimi yapılmış sayılmaz.

Sadece düşük yükte görülmesi normal mi?

Düşük yük davranışı teşhis için önemli bilgidir fakat tek başına normal veya arızalı kararı verdirmez. Başlangıç ve duruş nedenleri, sıcaklık değişimi ve üretici koşulları birlikte değerlendirilerek uygun müdahale belirlenir.

Yeni tank enerji tasarrufu garantiler mi?

Böyle bir garanti verilmez. Amaç doğrulanan kısa çevrim nedenini gidermektir; enerji etkisi gerçek yük ve çalışma biçimine bağlıdır. Gerekiyorsa ayrıca ölçüm yapılır, kısa gözlemden yıllık kazanç oranı türetilmez.

Başlangıç dosyasında ne olmalı?

Cihaz modeli, olay kaydı, devre çizimi ve sorunun görüldüğü saatler yararlıdır. Vana ve pompa bilgileri eklenir; kayıt yoksa uygun izleme ve erişim ihtiyacı ön görüşmede ayrı kapsam olarak belirlenir.

İnceleme İhtiyacınızı Birlikte Netleştirelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
