Sabit Debili Chiller Devresini Değişken Debiye Dönüştürme

SCA, cihaz izinlerini ve mevcut devreyi inceleyerek değişken debiye dönüşümün uygulanabilirliğini belirler; pompa, vana, sensör ve kontrol değişikliklerini kabul planıyla projelendirir.

Dikey motorlu hat içi su pompası ve kapalı hız kontrol panosunu inceleyen teknisyen
Kavramsal hizmet görseli: Dikey motorlu hat içi su pompası ve kapalı hız kontrol panosunu inceleyen teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Akış düzeni ve kontrol dönüşümü

Hız sürücüsü seçimi devrenin bütün koşullarıyla birlikte yapılır.

Hizmette ele alınan işler

  • Mevcut saha şeması ve önerilen dönüşüm şeması
  • Cihaz üretici teyidi ve korunan/değişen bileşen listesi
  • Düşük yük, makine geçişi ve geri dönüş planı

Kapsamın sınırları

  • Elektrik ve sağlayıcı arayüz uygunluğu ilgili uzmanlarla teyit edilir.
  • Dağıtım balansı ve enerji ölçümü gerektiğinde ayrı kapsamdır.

Dönüşüm teklifindeki cihaz, bağlantı ve kontrol işleri

Sürücü bedeli toplam dönüşüm maliyetini temsil etmez. İnceleme, proje, saha bağlantıları ve kontrol kabulü ayrı kalemlerle açıklanır; korunabilecek ekipmanlar veriye göre belirlenir.

  • Pompa ve motorun korunabilmesi
  • Vana ve sensör erişimi
  • Elektrik ve otomasyon revizyonları
  • Etaplı kesinti ile düşük yük testleri

İnceleme İçin Gerekli Bilgiler

  • Chiller modellerini ve pompa bilgilerini paylaşın.
  • Devre çizimi veya saha fotoğraflarını ekleyin.
  • Günlük yük ve kullanım takvimini belirtin.
  • İzin verilen kesinti süresini görüşmeye hazırlayın.

Müdahale ve Teklif Kapsamı

Dikey motorlu hat içi su pompası ve kapalı hız kontrol panosunu inceleyen teknisyen

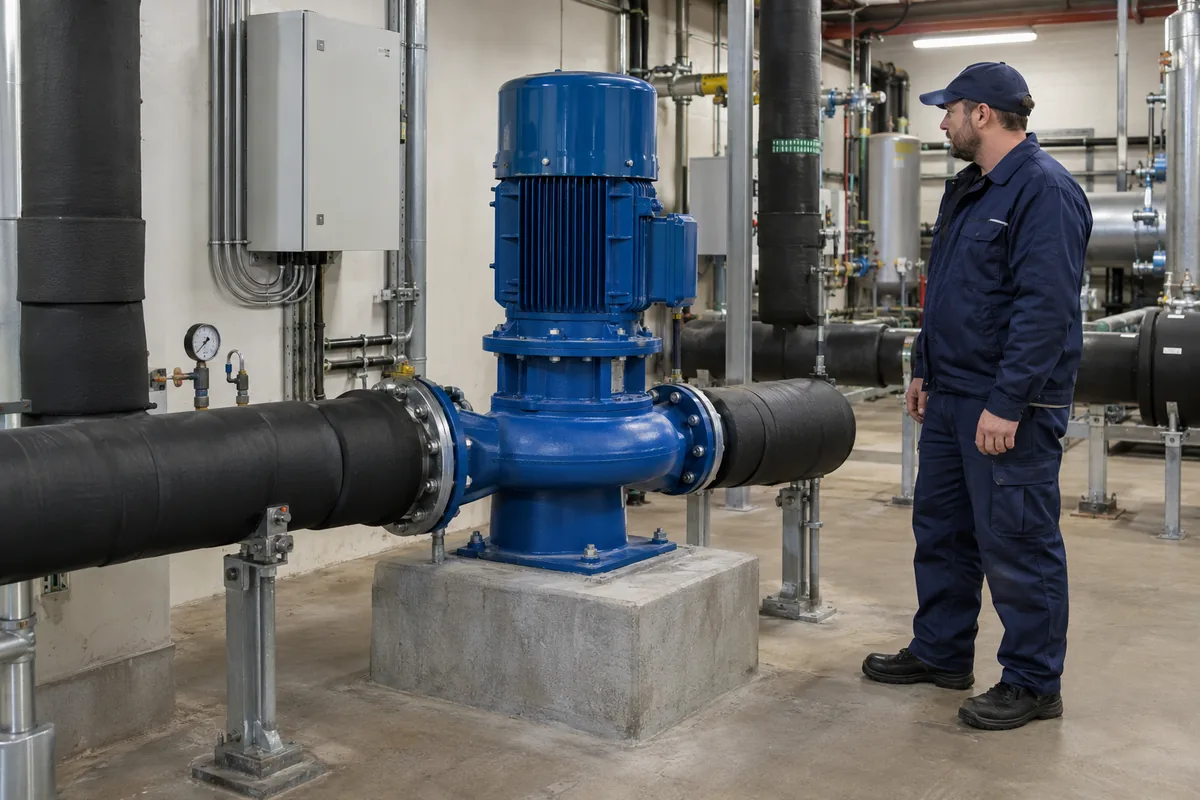

Hat içi su pompası, motor ve kapalı hız kontrol panosu. Dönüşümde bu üç bileşenin gerçek çalışma ve elektrik uygunluğu birlikte incelenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Mevcut ve önerilen devreyi karşılaştırın

Şema durum işaretlerini açıklar; gerçek pompa ve vana kimlikleri sahada belirlenir.

Yan yana temsili mevcut ve aday dönüşüm devreleri

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Sol ve sağ çizim aynı örnek hizmet kolunu karşılaştırır; sahaya ait primer/sekonder topoloji, vana sayısı veya uygulanacak tasarım değildir. Chiller, gidiş, terminal ve dönüş ilişkisi yalnız kavramsaldır. Korunacak pompa, değişen vana ve yeni ölçüm noktası gerçek model/saha verisiyle belirlenir. Sağdaki örnek noktanın yeri bir basınç ölçüm veya montaj önerisi sayılmaz; geri bildirim yeri projede gerekçelendirilir.

  1. Mevcut pompa

    Sabit debili başlangıç örneği; eğri, motor ve gerçek bağlantı sahadan doğrulanır.

  2. Mevcut vana

    Başlangıçta görülen vana tipi ve kapanma davranışı ayrıca envanterlenir.

  3. Mevcut ölçüm

    Başlangıç ölçümünün fiziksel ve dijital kimliği; örnek nokta yerleşimi.

  4. Pompa: korunacak?

    Aday düzende korunması değerlendirilen pompa; model, motor ve kontrol uyumu teyit edilmeden karar kesinleşmez.

  5. Vana: değişecek?

    Bulguyla değişmesi gereken vana örneği; bütün vanaların değişeceği kabul edilmez.

  6. Yeni geri bildirim

    Eksik ölçümü tamamlama örneği; gerçek nokta ve kontrol değişkeni devre ihtiyacına göre seçilir.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Yan yana temsili mevcut ve aday dönüşüm devreleriÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.A — mevcut örnekB — aday dönüşümChillerTerminalGidiş ilişkisiDönüş ilişkisiChillerTerminalGidiş ilişkisiDönüş ilişkisi1Mevcut pompa2Mevcut vana3Mevcut ölçüm4Pompa: korunacak?5Vana: değişecek?6Yeni geri bildirim

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Pompa, motor ve sürücü birlikte incelenir

Hat içi pompa ve kapalı hız panosu, mekanik ve elektrik uygunluk incelemesinin iki tarafını oluşturur.

Pompanın nominal gücü veya pano bulunması hız kontrollü çalışmaya uygunluk kanıtı değildir.

İnceleme ve Müdahale Yöntemi

Yük azaldığında sabit akışın sürmesi, mevcut tesisin değişken debi için uygun olduğunu tek başına göstermez. Chiller eşanjörünün akış gereksinimi, üretici kontrol desteği, pompaların çalışma alanı ve vana yapısı birlikte incelenir. Başlangıç dosyasında hangi makinenin hangi pompayla çalıştığı ve ortak bağlantıların nasıl davrandığı sahadan doğrulanır. Yalnız çizimde bulunan fakat gerçek tesisle uyuşmayan bağlantılar kararın temeli yapılmaz.

Teslim; korunacak ve değişecek ekipmanları, boru bağlantılarını, sensör yerlerini, çalışma izinlerini ve düşük yük testlerini kapsar. Bu hizmet, mevcut santralın akış düzeni ve kontrol biçimi için gerekli dönüşümü projelendirir. Genel hidrolik balans dağıtım ayarıyla ilgili ayrı kapsamdır. Tasarruf miktarı baştan ilan edilmez. Önce uygulanabilirlik, sonra gerçek yük koşullarındaki çalışma ve gerekirse ayrı ölçüm kapsamıyla enerji sonucu değerlendirilir. İşletmenin eski çalışma biçimine dönebilmesi proje içinde açık tutulur.

Cihaz izni esastır
Her chillerin kendi akış koşulları ve kontrol yeteneği doğrulanır. Benzer yaş veya kapasitedeki makineler aynı dönüşüm onayını paylaşmaz.
Bütün devreyi okuyun
Pompa, vana, bypass ve terminal birlikte ele alınır. Tek parçanın değişmesi diğer parçalardaki kontrol sorununu görünmez kılmamalıdır.
Aşamalı geçiş
Çalışan tesisin kesinti ve geri dönüş koşulları tanımlanır. Dönüşüm, onaylı testlerden sonra yeni işletme biçimi olarak teslim edilir.

Pompalar gün boyu aynı hızda

Yük ve vana kayıtlarıyla gerçekten değişen talep gösterilir. Mevcut pompanın hız kontrollü çalışmaya uygunluğu elektrik ve mekanik disiplinlerle incelenir.

  • Gerçek yük takvimi olsun.
  • Pompa çalışma verisi paylaşılabilsin.
  • Terminal vana tipleri kaydedilsin.

Müdahalenin Teknik Koşulları

Mevcut topolojinin doğrulanması

Mevcut ve önerilen bağlantı düzenleri ayrı çizilir.

Chiller akış uygunluğu

Her chillerin akış koşulu üretici verisiyle doğrulanır.

Pompa ve sürücü seçimi

Pompa, motor ve sürücü uygunluğu birlikte incelenir.

Terminal vanaları ve basınç geri bildirimi

Terminal vanaları ve basınç noktası devre ihtiyacına bağlanır.

Makine giriş ve çıkış geçişleri

Makine geçişlerinde akış izni ve geri bildirimler tanımlanır.

Düşük yükte kabul

Düşük yük ve geçiş testleri geri dönüş koşuluyla planlanır.

Mevcut topolojinin doğrulanması — ayrıntılar

Sabit debili tesisin primer, sekonder veya ortak pompalama yapısı sahada doğrulanır. Ortak hatlar, ayırma bağlantıları ve çalışan bypasslar çizime işlenir. Amaç yalnız ekipman saymak değil, yük değiştiğinde akışın hangi yoldan geçtiğini anlamaktır. Devre tanımlanmadan sensör yeri veya kontrol değişkeni seçilmez. Dönüşüm çizimi mevcut durumu ve önerilen yeni bağlantıları açıkça ayrı katmanlarda gösterir.

Kontrol: Sahada doğrulanan mevcut devre şeması ile önerilen dönüşüm şeması ayrı gösterilsin.

Chiller akış uygunluğu — ayrıntılar

Değişken akış tasarımı her chiller için üretici verisiyle kontrol edilir. İzin verilen akış koşulları, akış değişimine karşı kontrol davranışı ve mevcut akış algılaması araştırılır. Bu bilgiler mevcut değilse uygunluk kesinleştirilmez. Proje, gerekli üretici teyidini bir karar koşulu olarak tutar. Koruma işlevleri bypass edilerek sağlanan çalışma, başarılı dönüşüm kanıtı kabul edilmez ve uygulama önerisine dönüştürülmez.

Kontrol: Her cihaz için teyit gereken şartlar listelensin.

Pompa ve sürücü seçimi — ayrıntılar

Mevcut pompanın çalışma eğrisi ile devrenin ihtiyaçları birlikte değerlendirilir. Hız değişimi motor, sürücü, elektrik korumaları ve kontrol arayüzünü de etkiler. Düşük hızda çalışan bir pompanın her talebi karşılayacağı varsayılmaz. Seçim dosyası, hangi parçanın korunabileceğini ve hangi parçanın değişeceğini gerekçeli açıklar. Elektrik uygunluğu ilgili uzmanlıkla doğrulanır; yalnız nominal güç bilgisi üzerinden kesin uygunluk verilmez.

Kontrol: Pompa, motor ve sürücünün uygunluk sınırları birlikte belgelensin.

Terminal vanaları ve basınç geri bildirimi — ayrıntılar

Terminal kontrol vanalarının tipi ve kapanma davranışı, değişken debinin sahadaki sonucunu belirler. Basınç geri bildiriminin alınacağı yer, yalnız panoya yakın olduğu için seçilmez; dağıtımın kritik bölgeleri değerlendirilir. Pompa komutu ile vanaların talebi uyumlu olmalıdır. Vana değişimi gerekiyorsa erişim, kesinti ve tekrar ayar kapsamı ayrıca yazılır. Genel balans işi ile dönüşüm kontrolü arasındaki teslim sınırı korunur.

Kontrol: Geri bildirim noktasının seçimi gerekçesiyle gösterilsin.

Makine giriş ve çıkış geçişleri — ayrıntılar

Bir chillerin devreye alınması veya çıkarılması sırasında pompa ve vana sırası değişir. Önerilen kontrol senaryosu, yeni cihazın akış izni almasını ve mevcut cihazların koşullarının korunmasını tanımlar. Ani talep değişimi ile arıza durumları ayrıca değerlendirilir. Başlatma yalnız zaman gecikmesine indirgenmez; gerekli gerçek durum bilgileri belirtilir. Kontrol revizyonunun noktaları ve sorumluları işverenle birlikte fonksiyon tablosunda kesinleştirilir.

Kontrol: Geçiş senaryosu komut ve durum geri bildirimlerini ayırsın.

Düşük yükte kabul — ayrıntılar

Dönüşümün kabulü yalnız bütün cihazlar çalışırken yapılmaz. Az talep, terminal kapanması ve makine geçişleri gibi değişken akışın anlam kazandığı koşullar planlanır. Ölçüm sırasında konfor ve cihaz izinleri izlenir. Başarısız koşulda uygulanacak geri dönüş işlemi önceden belirlenir. Test sonucu, kullanılan yük ve ayarlarla birlikte saklanır; görülmeyen mevsim koşullarında başarı veya belirli enerji kazancı sözü verilmez.

Kontrol: Düşük yük testi ve geri dönüş koşulu kabul dosyasında bulunsun.

İncelemede Hangi Veriler Kullanılır?

Üretici uygunluğu

İncelenen bilgi
Her chillerin gerçek verisi
Karara etkisi
Dönüşüme açık veya teyit bekleyen cihazları ayırın.

Devre yapısı

İncelenen bilgi
Saha şeması ve vana tipleri
Karara etkisi
Topoloji ve bağlantı değişikliğini belirleyin.

Kontrol bilgisi

İncelenen bilgi
Basınç, akış ve cihaz geri bildirimleri
Karara etkisi
Eksik noktaları ve yeni kontrol mantığını tanımlayın.

İşletme riski

İncelenen bilgi
Kesinti takvimi ve kritik yük
Karara etkisi
Etaplı uygulama ve geri dönüş planını seçin.

Kontroller ve teslim

Her cihaz için teyit ve iki kabul satırı

Örnek tabloda gerçek cihaz kimlikleri ve üretici kayıtları doldurulur.

Düşük yük kabulü

Az talep ve terminal kapanmasında konfor, cihaz izni ve geri dönüş koşulu kontrol edilir.

Makine geçiş kabulü

Makine giriş/çıkışında komut, gerçek akış ve durum geri bildirimleri ayrı kaydedilir.

ChillerAkış koşuluÜretici teyidiDönüşüm durumu
Cihaz kimliği / model
İlgili modelin izinleri ve kontrol davranışı
Belge / teyit bekliyor
Uygulanabilir / alternatif gerekli / teyit bekliyor

Kontroller ve Kayıtlar

Başlangıç kaydı

Mevcut devre ve ayarlar belgelenerek geri dönüş için saklanır.

Nokta testi

Sensörler, vana durumları ve cihaz izinleri fiziksel karşılıklarıyla eşleştirilir.

Talep değişimi

Onaylı koşullarda pompa ve makine geçişleri gözlemlenerek fonksiyon tablosuyla karşılaştırılır.

İşletme teslimi

Yeni modun ayarları, değişiklik kaydı ve sınanmamış koşullar açıkça teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Variable-Primary-Flow Systems, Engineers Newsletter 28-3 (1999)
  2. Trane — Tracer Chiller Plant Control and Optimization

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Sürücü takmak dönüşüm için yeterli mi?

Hayır. Chiller akış koşulları, devre bağlantısı, terminal vanaları ve kontrol geri bildirimi birlikte değerlendirilmelidir. Sürücü bir parçadır; uygun olmayan bir devrede yalnız hız değiştirmek güvenilir bir dönüşüm teslimi oluşturmaz.

Eski chiller değişken debide çalışabilir mi?

Yaş tek başına karar verdirmez. Gerçek modelin üretici koşulları ve kontrol desteği incelenir. Teyit alınamayan cihaz için uygunluk kesinleştirilmez; alternatif topoloji veya cihazın korunacağı farklı bir bağlantı seçeneği değerlendirilir.

Tüm vanalar değişmek zorunda mı?

Bu karar mevcut vana tipine ve davranışına bağlıdır. Envanter ve örnek saha kontrolüyle korunabilecek vanalar belirlenir; erişimi olmayan noktalar ayrıca işaretlenir. Teklif, bütün parçaları baştan değiştiren varsayıma dayanmaz.

Ne kadar enerji azalır?

Gerçek yük profili, pompa davranışı ve yeni kontrol koşulları olmadan sayısal kazanç söylenmez. Uygulanabilirlikten sonra gerekirse ölçüm kapsamı oluşturulur; hesaplanan senaryo ile gerçek işletme sonucu birbirinden açıkça ayrılır.

Tesis çalışırken dönüşüm yapılabilir mi?

Bazı inceleme ve hazırlıklar çalışırken yapılabilir, bağlantı değişiklikleri ise kesinti gerektirebilir. Kritik yük, izolasyon imkânı ve etap planı görüşülerek uygulanabilir takvim hazırlanır; kesintisiz dönüşüm baştan garanti edilmez.
