Merkezi İklimlendirme

Çoklu Chiller Sıralama ve Lead-Lag Kontrol Revizyonu

SCA, çoklu chiller tesisindeki talep, izin ve olay kayıtlarını inceleyerek giriş-çıkış, rotasyon ve arıza devralma kurallarını revize eder; sonuçları fonksiyon kabul dosyasıyla sunar.

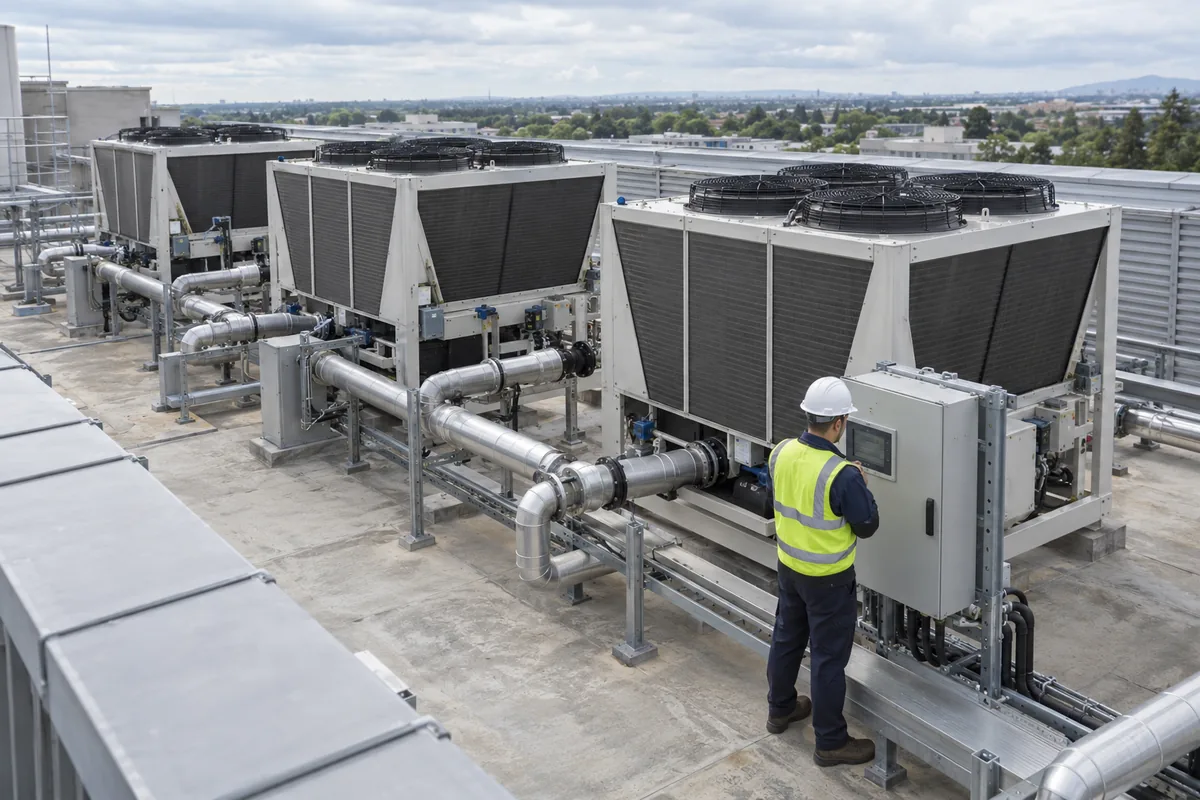

Üç chillerin ortak su boruları ve kapalı kontrol panosunu gözlemleyen mühendis
Kavramsal hizmet görseli: Üç chillerin ortak su boruları ve kapalı kontrol panosunu gözlemleyen mühendis

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Sıralama kuralı ve saha kabulü

Komut gönderilmesi ile cihazın gerçekten çalışması ayrı kontrol noktalarıdır.

Hizmette ele alınan işler

  • Nokta/olay envanteri ve güvenilirlik kaydı
  • Lead-lag, giriş-çıkış ve hata fonksiyonları
  • Yazılım/ayar yedeği ve senaryo kabul durumu

Kapsamın sınırları

  • Eksik donanım, erişim/lisans ve sağlayıcı işi ayrıca belirtilir.
  • Kontrol kabulü görülmeyen sezon için verim garantisi değildir.

Kontrol revizyonunun teklif kapsamı

Yazılım değişikliği, saha nokta kontrolü ve kabul oturumu ayrı tanımlanır. Mevcut otomasyon sağlayıcısının erişim veya lisans koşulları uygulama öncesinde netleşir.

  • Makine sayısı ve model farklılıkları
  • Nokta listesi ve geçmiş kayıtların kalitesi
  • Otomasyon sağlayıcısının entegrasyon kapsamı
  • İzinli test pencereleri ve tekrar kabul ihtiyacı

İnceleme İçin Gerekli Bilgiler

  • Makine modelleri ve otomasyon sağlayıcısını belirtin.
  • Sorun saatleri ile olay kayıtlarını paylaşın.
  • Operatörün mevcut müdahalelerini açıklayın.
  • Testte korunması gereken kritik yükü yazın.

Müdahale ve Teklif Kapsamı

Üç chillerin ortak su boruları ve kapalı kontrol panosunu gözlemleyen mühendis

Üç chillerin ortak su boruları ve kapalı kontrol panosu. Sıralama revizyonunda gerçek devre ilişkisi ile komut ve durum arayüzleri birlikte incelenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Komut, beklenen durum ve sonraki adım

Örnek fonksiyon tablosudur; gerçek cihaz korumaları ve işletme izinleri projede korunur.

FonksiyonKomutBeklenen durumSonraki adım
Başlatma / durdurma
İzinli cihaz ve pompa sırası
Gerçek çalışma / duruş geri bildirimi
Durum yoksa onaylı hata davranışı
Rotasyon
Tanımlı öncelik değişimi
Uygun cihazın kullanılabilirliği
Aktif yük ve manuel tercih korunur.
Arıza
İlgili arıza kuralı
Kullanılabilir kapasite ve yedek izni
Onaylı devralma ve işletme bildirimi
Haberleşme kaybı
Bilgi kaybı kuralı
Durumun güvenilirliği ayrı işaretlenir.
Geri dönüşte onaylı sıra uygulanır.

Ortak su devresi ve kontrol arayüzü

Cihazların ortak boruları ve kapalı kontrol panosu, hidrolik bağlantıyla kontrol izinleri birlikte ele alınarak incelenir.

Makine sayısı veya pano görüntüsü eşit yük paylaşımı ve kullanılabilir yedek kanıtı değildir.

İnceleme ve Müdahale Yöntemi

Sıralama sorunu yalnız hangi makinenin önce başlayacağı sorusu değildir. Yük talebi, mevcut su koşulları, pompa izinleri ve arıza bilgileri farklı sistemlerden gelebilir. Bir noktanın geç veya yanlış okunması, doğru görünen yazılımın sahada kararsız davranmasına yol açabilir. Ön incelemede gerçek olay kayıtları kullanılır; operatörün manuel müdahaleleri de kayıtların yorumuna katılır.

Revizyon dosyası makine giriş ve çıkış kurallarını, rotasyonu, tercih edilen çalışma kombinasyonlarını ve arızadan dönüş davranışını açıklar. Mevcut cihaz korumaları korunur; farklı modellerin aynı kuralı paylaşacağı varsayılmaz. Bu kapsam yeni chiller santralı kurulumundan ayrıdır. İşverenin işletme ekibi fonksiyon tablosunu okuyup hangi durumun normal, hangisinin inceleme gerektirdiğini görebilmelidir. Kabul, gözlenen saha koşullarıyla sınırlanır; bütün yıl için verim garantisi oluşturmaz.

Talep ve izin ayrı
Soğutma ihtiyacı bulunması, bir cihazın başlatılabilir olduğu anlamına gelmez. Pompa, vana ve cihaz izinleri bağımsız doğrulanır.
Komut değil gerçek durum
Başlatma komutu ile cihazın çalıştığını bildiren geri dönüş ayrı noktalar olarak izlenir; sıra yalnız komutun gönderilmesiyle ilerlemez.
İşletmenin anlayabileceği sıralama kuralları
Rotasyon, manuel seçim ve arıza öncelikleri anlaşılır metinle açıklanır; yalnız yazılım ekranında gizli ayar olarak bırakılmaz.

Cihazların çalışma önceliği sık değişiyor

Yük kaydı ile makine başlatma ve durdurma olayları eşleştirilir. Sensör, talep mantığı veya operatör müdahalesi kaynaklı değişimler ayrılır.

  • Olay zamanları aynı saat sisteminde olsun.
  • Manuel müdahaleler işaretlensin.
  • Talep ölçümünün devre sınırı açıklansın.

Hizmet dışı, bakımda ve kullanılabilir yedek

Bu durum etiketleri aynı cihazın bütün koşullarda başlatılabileceği anlamına gelmez.

Manuel hizmet dışı

Operatörün dışlama tercihi ve otomatik sıraya dönüş koşulu yazılır.

Bakımda

Bakım durumundaki cihazın rotasyon ve başlatma izinleri ayrı tutulur.

Kullanılabilir yedek

Gerçek durum bilgisiyle hidrolik/elektrik başlatma koşulları birlikte değerlendirilir.

SenaryoKabul durumuTeslim kaydı
Giriş / çıkış / rotasyon
Sınandı / ertelendi / uygun değil
Koşul, sonuç ve sürüm kaydı
İzinli hata / devralma
Sınandı / ertelendi / uygun değil
İşletme izni ve açık test ihtiyacı
Mevsimsel koşul
Sınandı / takip bekliyor
Sonraki kontrol koşulu ve tarihi

Müdahalenin Teknik Koşulları

Nokta ve olay envanteri

Komut, durum ve talep noktalarının kaynağı doğrulanır.

Makine talebinin kurulması

Makine talebi gerçek ölçüm sınırı ve devreye bağlanır.

Başlatma ve durdurma zinciri

Başlatma/durdurma komutu, durum ve başarısız geçiş ayrılır.

Lead-lag ve rotasyon

Rotasyon, bakım ve manuel seçim kuralları açıklanır.

Arıza ve haberleşme kaybı

Arıza ile haberleşme kaybının kapasite etkisi ayrı tanımlanır.

Fonksiyon kabulü ve değişiklik kaydı

Sınanan ve ertelenen fonksiyonlar sürüm kaydıyla teslim edilir.

Nokta ve olay envanteri — ayrıntılar

Sıralama incelemesi için cihaz komutları, çalışma durumu, arıza, pompa izni ve talep bilgisi listelenir. Noktaların fiziksel karşılığı sahada doğrulanır. Kayıt zamanları ortaklaştırılır; farklı saat ayarları yanlış neden sıralaması yaratmamalıdır. Eksik geri bildirimler yeni kontrol ihtiyacı olarak gösterilir. Yazılım revizyonuna başlamadan önce hangi bilginin güvenilir olduğu ve hangi bilginin yalnız operatör beyanına dayandığı açıklanır.

Kontrol: Kontrol noktalarının kaynak ve güvenilirlik bilgisi bulunsun.

Makine talebinin kurulması — ayrıntılar

Yeni makine ihtiyacının nasıl oluşacağı mevcut devreye göre tanımlanır. Su sıcaklığı, yük hesabı veya terminal talebi kullanılan yaklaşımın parçası olabilir; tek yöntem her tesise zorunlu kabul edilmez. Talep mantığı, sensör yerleri ve mevcut hidrolik davranışla birlikte değerlendirilir. Ölçüm hatası veya düşük delta-T belirtisi varsa bunlar sıralama değişikliğiyle örtülmez; ayrı teşhis ihtiyacı belirtilerek karar ertelenebilir.

Kontrol: Makine talebi kullanılan gerçek ölçüm sınırına bağlansın.

Başlatma ve durdurma zinciri — ayrıntılar

Bir chillerin çalışması pompa, vana ve kendi iç kontrol izinlerine bağlıdır. Fonksiyon tablosu komutun verilmesini, beklenen durum bilgisini ve durum oluşmadığında uygulanacak adımı ayırır. Durdurma sırası da aynı açıklıkla yazılır. Gecikme değerleri tahmin edilmez; cihaz verisi ve saha koşullarıyla belirlenir. Üretici korumalarının kapatılması, sıralama sorununu çözmek için kabul edilebilir bir revizyon önerisi değildir.

Kontrol: Komut, durum ve başarısız geçiş davranışı ayrı sütunlarda olsun.

Lead-lag ve rotasyon — ayrıntılar

Öncelikli makinenin değişimi işletme ihtiyaçlarına göre tarif edilir. Çalışma süresi, bakım durumu ve farklı makine özellikleri kararın girdisi olabilir. Rotasyonun ne zaman yapılacağı ve aktif yükü nasıl etkileyeceği açık tutulur. Manuel olarak hizmet dışına alınan makine otomatik rotasyona yanlışlıkla dönmemelidir. Operatör seçimlerinin yazılım tarafından ne zaman korunacağı veya iptal edileceği anlaşılır işletme notunda belirtilir.

Kontrol: Bakımda olan makine ile kullanılabilir yedek ayrılabilsin.

Arıza ve haberleşme kaybı — ayrıntılar

Cihazın kendi arızası ile kontrolörün cihazdan bilgi alamaması farklı durumlardır. Revizyon, her durumda santralın hangi kapasiteyi kullanılabilir sayacağını ve operatöre ne bildireceğini tanımlar. Yedek başlatmanın da hidrolik ve elektrik koşulları doğrulanır. İletişim geri geldiğinde kontrolün nasıl normal sıraya döneceği yazılır; kontrolsüz tekrar başlatma yerine onaylı öncelik ve durum kuralları uygulanması planlanır.

Kontrol: Arıza, bilgi kaybı ve geri dönüş için ayrı senaryo bulunsun.

Fonksiyon kabulü ve değişiklik kaydı — ayrıntılar

Revizyon sonrası testler işletmenin izin verdiği yük ve senaryolarla gerçekleştirilmek üzere planlanır. Mevcut yazılım ve ayarlar saklanır; değişiklikler sürüm kaydına bağlanır. Normal giriş, çıkış, rotasyon ve izinli arıza simülasyonu sonuçları tabloyla karşılaştırılır. Gerçek arıza oluşturmak veya kritik yükü durdurmak zorunlu yöntem değildir. Sınanmayan koşullar açık kalır ve ileride yapılacak mevsimsel kontrol ihtiyacı dosyada belirtilir.

Kontrol: Her fonksiyon için sınandı, ertelendi veya uygun değil sonucu yazılsın.

İncelemede Hangi Veriler Kullanılır?

Talep kaynağı

İncelenen bilgi
Yük ve sıcaklık kayıtları
Karara etkisi
Sıralama kuralını devreye uygun bilgiye bağlayın.

Kullanılabilirlik

İncelenen bilgi
Arıza, bakım ve haberleşme durumu
Karara etkisi
Gerçek yedek makineyi belirleyin.

Rotasyon

İncelenen bilgi
İşletme tercihleri ve makine farklılıkları
Karara etkisi
Öncelik değişim koşulunu seçin.

Kontrol altyapısı

İncelenen bilgi
Nokta listesi ve yazılım erişimi
Karara etkisi
Eksik donanım ile yazılım işini ayırın.

Kontroller ve teslim

Kontroller ve Kayıtlar

Yazılım ve ayar yedeği

Mevcut yazılım, ayarlar ve nokta listesi revizyon öncesi saklanır.

Saha eşleştirmesi

Komut ve geri bildirimlerin doğru cihazdan geldiği doğrulanır.

Senaryo oturumu

İzinli giriş, çıkış ve rotasyon davranışları sonuçlarıyla kaydedilir.

Operatöre işletme bilgisi

Manuel seçim, bakım dışlama ve arıza takibi için işletme açıklamaları verilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Tracer Chiller Plant Control and Optimization
  2. Trane — Engineering educational resources

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Lead-lag kontrolü neyi değiştirir?

Hangi makinenin öncelikli çalışacağını ve sıranın hangi koşullarda değişeceğini düzenler. Gerçek yarar, talep ve cihaz izinleri doğru tanımlandığında oluşur; yalnız makine isimlerini sırayla değiştirmek kapsamlı bir kontrol teslimi değildir.

Farklı marka chillerler birlikte yönetilebilir mi?

Arayüz, durum bilgisi ve üretici koşulları incelenerek uygun entegrasyon belirlenir. Bütün cihazların aynı komut veya geri bildirimi desteklediği varsayılmaz; eksik noktalar ve sağlayıcı sorumlulukları ön inceleme dosyasında gösterilir.

Yazılım değişikliği için tesis durmalı mı?

İnceleme ve kayıt analizi çalışırken yapılabilir. Uygulama ve fonksiyon testleri için işletme izinleri gerekebilir; kritik yük, geri dönüş planı ve mevcut otomasyon erişimi görüşülerek güvenli takvim oluşturulur.

Revizyon daha az enerji tüketimini garanti eder mi?

Hayır. Önce doğru ve kararlı çalışma hedeflenir. Enerji etkisi yük profiline ve cihaz kombinasyonlarına bağlıdır; gerekirse ayrı ölçüm veya senaryo çalışması yapılır, doğrulanmamış yıllık kazanç oranı söylenmez.

Operatör müdahaleleri dosyaya girer mi?

Evet, manuel açma, kapama ve makine dışlama işlemleri kayıt yorumunun önemli parçasıdır. Revizyon bunların ne zaman korunacağını açıklamalı; işletmenin alışkanlıkları bilinmeden otomatik kuralın bütün sorunu çözeceği kabul edilmemelidir.
