Merkezi İklimlendirme

Soğutma Termal Depolama Fizibilitesi ve Entegrasyonu

SCA, günlük yük ve şarj imkânını inceleyerek su veya buz depolamasının uygulanabilirliğini değerlendirir; depolamasız referansı ve entegrasyon koşullarını aynı yatırım dosyasında karşılaştırır.

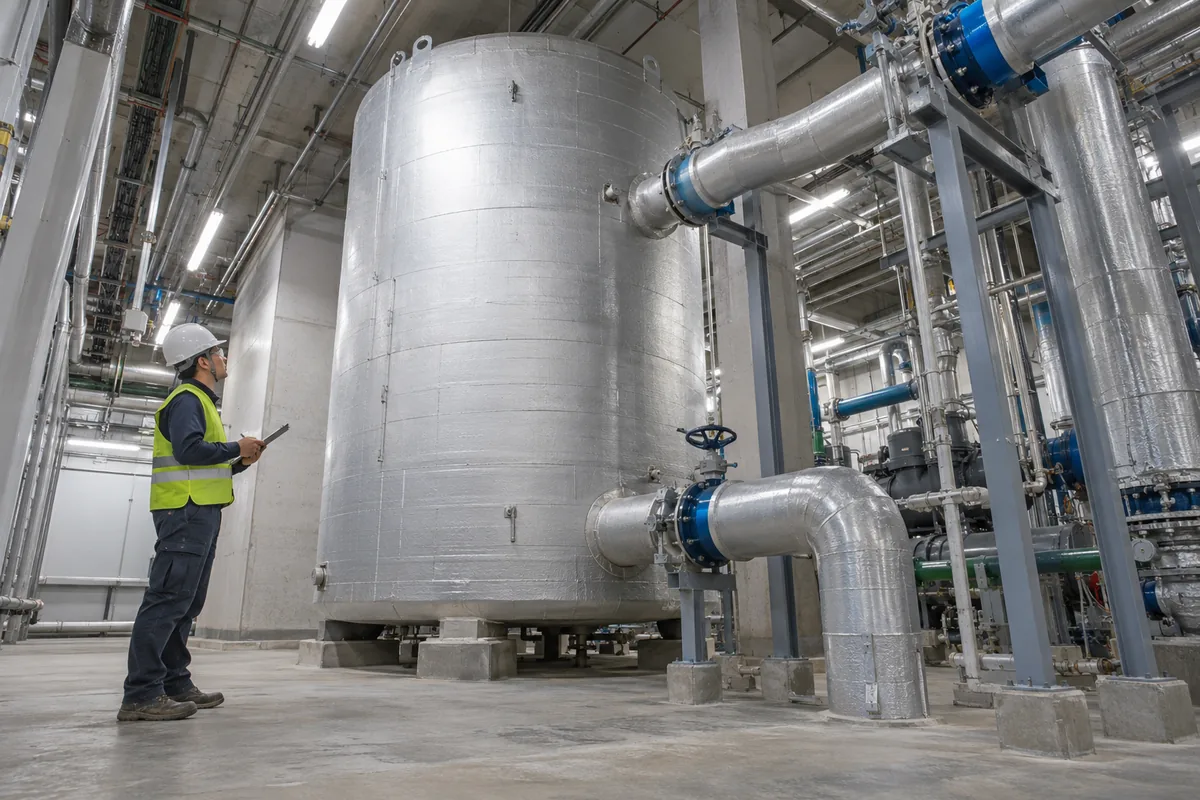

Büyük dikey ısı depolama tankının üst ve alt bağlantılarını inceleyen mühendis
Kavramsal hizmet görseli: Büyük dikey ısı depolama tankının üst ve alt bağlantılarını inceleyen mühendis

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Depolama fizibilitesi ve entegrasyon sınırı

Karar yalnız tank hacmine veya tarifeye dayanmaz.

Hizmette ele alınan işler

  • Saatlik yük, şarj/deşarj ve referans senaryo
  • Teknoloji, cihaz uyumu ve bağlantı seçenekleri
  • Alan, kontrol ve belirsizliklerin karar dosyası

Kapsamın sınırları

  • Yapısal ve elektrik uygunluğu ilgili uzmanlarla doğrulanır.
  • Enerji azalması ile tarife kaynaklı maliyet avantajı ayrı sonuçlardır.

Fizibilite ve uygulama teklifinin ayrılması

Ön inceleme, ölçüm kampanyası ve uygulama projesi ayrı aşamalar olarak tekliflendirilebilir. Tank ve cihaz bedeli, doğrulanmış yük ve yerleşim bulunmadan sabitlenmez. Müşteriye hangi verinin yatırım kararını değiştirebileceği açıklanır.

  • Yük verisinin mevcut olması veya yeni kayıt ihtiyacı
  • Depolama alanına erişim ve yapısal değerlendirme
  • Hidrolik bağlantı, pompa ve vana değişiklikleri
  • Otomasyon entegrasyonu ve mevsimsel doğrulama

İnceleme İçin Gerekli Bilgiler

  • Günlük kullanım ve gece yükünü paylaşın.
  • Mevcut cihaz ile devre şemasını ekleyin.
  • Depolama için düşünülen alanı gösterin.
  • Önceliğin kapasite, güç sınırı veya maliyet olduğunu belirtin.

İnceleme ve Teklif Kapsamı

Enerji ve maliyet kararını ayrı okuyun

İki sonuç aynı varsayımları paylaşabilir; biri diğerinin yerine geçmez.

Enerji sonucu

Şarj üretim verimi, depolama kaybı ve yardımcı tüketimler dahil karşılaştırılır.

Tarife kaynaklı maliyet sonucu

Gerçek tarife ve çalışma saatleriyle hesaplanır. Ucuz saatlere taşınan tüketim enerji azalması olarak adlandırılmaz.

Büyük dikey ısı depolama tankının üst ve alt bağlantılarını inceleyen mühendis

Dikey tankın üst ve alt su bağlantıları. Bu bağlantıların depolama modlarıyla ilişkisi incelenir; tank teknolojisi ürün belgesi olmadan adlandırılmaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Referans, su ve buz seçenekleri

Her seçenek aynı kullanıcı hizmetiyle karşılaştırılır; ürünün gerçek çalışma koşulları karara girdi olur.

SeçenekAlanCihaz uyumuŞarj koşuluİşletme gereği
Depolamasız referans
Mevcut / aday cihaz yerleşimi
Normal üretim koşulları
Depo şarjı yok
Yükü kullanım saatinde üretme
Su depolaması
Gerçek tank / erişim ihtiyacı
Su rejimi ve devre uyumu
Aday ürün koşullarıyla şarj imkânı
Depo durumu ve şarj/deşarj takibi
Buz depolaması
Gerçek sistem / erişim ihtiyacı
Şarj sıcaklığı ve akışkan teyidi
İlgili teknolojinin üretim gereksinimi
Teknolojiye özgü kontrol ve bakım

İnceleme Yöntemi ve Girdiler

Öğleden sonra oluşan kısa bir soğutma piki, yılın büyük kısmında ihtiyaç duyulmayan ek cihaz kapasitesi talep edebilir. Ancak bu gözlem tek başına depolama seçmek için yeterli değildir. Pik yükün süresi, gece kalan üretim kapasitesi, çalışma saatleri ve depolama için ayrılabilen alan birlikte okunur. Çalışma başlangıcında soğutma yükü ile elektrik tüketiminin aynı şey olmadığı açıklanır; ayrı kayıtların hangi soruya cevap vereceği müşterinin veri listesine yazılır.

Teslim dosyası yalnız tank hacmi önermez. Su veya buz esaslı alternatifin mevcut chiller çalışma koşullarına etkisi, şarj ve deşarj bağlantıları, pompa ihtiyacı, kontrol öncelikleri ve bakım erişimi gösterilir. Depolamasız referans senaryo da korunur. Enerji veya maliyet sonucu, gerçek tarifeler ve proje varsayımları verilmeden kesin bir tasarruf oranına çevrilmez. Eksik yük kaydı varsa önce izleme önerisi sunulur; yatırım kararı belirsiz veriler üzerinden zorlanmaz.

Önce zaman profili
Günlük toplam soğutma ihtiyacı, pik süresi ve gece üretim imkânı ayrı değerlendirilir. Tek bir maksimum kapasite değeri depolama boyutlandırmasının yerine geçmez.
Referans senaryoyu koruyun
Mevcut işletme, cihaz yenileme ve depolama seçenekleri aynı kullanım takvimiyle karşılaştırılır; farklı konfor beklentileri gizli avantaj yaratmamalıdır.
Alan ve işletme birlikte
Tankın yerleşebileceği bir alan bulunması yeterli değildir. Taşıyıcı yapı, bağlantı erişimi, drenaj ve işletmenin şarj programını yönetebilmesi de değerlendirilir.

Gündüz pikini karşılayan depolama

İşletme günlük yük kaydını paylaşır. Pik zamanında depodan sağlanacak katkı ve doğrudan çalışan chiller yükü birlikte modellenir. Depo tükenmesi durumundaki konfor veya proses riski ayrıca açıklanır.

  • Pik yükün saatleri doğrulansın.
  • Gece şarj kapasitesi ayrı hesaplanabilsin.
  • Depo boşken uygulanacak işletme kararı yazılsın.

Dikey tankın bağlantı incelemesi

Depolama entegrasyonunda üst ve alt boru bağlantılarının şarj ve deşarj modlarıyla ilişkisi incelenir.

Görüntüden tankın su veya buz teknolojisine ait olduğu doğrulanamaz. Teknoloji adı yalnız ürün belgesiyle belirlenir.

Örnek günlük yük ve depolama zamanı

Çizgi biçimleri yalnız şarjın ve kullanımın farklı saatlerde olmasını anlatır; gerçek tesis verisi veya boyutlandırma hesabı değildir.

Temsili günlük profil

Tüm değerler temsili endekstir; kW, kWh, enerji dengesi, ölçülmüş sonuç veya önerilen program göstermez. Gerçek profil saatlik yük ve ürün koşullarıyla kurulur.

023.7547.571.25950003060912151821Temsili endeksÖrnek saat
  • Örnek soğutma yükü
  • Örnek şarj dönemi
  • Örnek deşarj dönemi
Örnek saatÖrnek soğutma yüküÖrnek şarj dönemiÖrnek deşarj dönemi
00
20
70
0
03
15
70
0
06
20
30
0
09
45
0
30
12
85
0
65
15
95
0
70
18
55
0
25
21
25
40
0

Değerlendirmede Kullanılan Veriler

Pik süresi

İncelenen bilgi
Saatlik yük ve kullanım kaydı
Karara etkisi
Depolama katkısı gereken zaman dilimini belirleyin.

Şarj imkânı

İncelenen bilgi
Gece yükü ve mevcut üretim koşulları
Karara etkisi
Deponun mevcut üretim koşullarında her gün yeniden şarj edilip edilemeyeceğini değerlendirin.

Alan

İncelenen bilgi
Yerleşim ve yapısal inceleme
Karara etkisi
Teknik olarak mümkün alternatifleri eleyin veya koruyun.

İşletme kapasitesi

İncelenen bilgi
Kontrol altyapısı ve ekip iş akışı
Karara etkisi
Yönetilebilir kontrol senaryosunu seçin.

Teknik Koşullar ve Sınırlar

Saatlik yükün kurulması

Yük, üretim ve kullanım aynı zaman çizelgesinde karşılaştırılır.

Depolama biçimi seçimi

Su ve buz seçeneklerinin cihaz ve şarj uyumu ayrı incelenir.

Şarj ve deşarj bağlantıları

Şarj/deşarj akış yönleri ve pompa/vanaları çizilir.

Kontrol ve depo durumu

Depo durumu ve arıza öncelikleri kontrol fonksiyonuna bağlanır.

Yerleşim ve uygulama sınırı

Tank erişimi, yapı ve kesinti koşulları uzmanlarla koordine edilir.

Senaryo ve sonuç belirsizliği

Enerji sonucu ve tarife kaynaklı maliyet sonucu ayrı değerlendirilir.

Saatlik yükün kurulması — ayrıntılar

Termal depolama değerlendirmesi, üretim ve kullanımın zaman içinde ayrılabilmesine dayanır. Müşterinin işletme takvimi, bina kullanımı ve varsa ölçülmüş yük profili ortak bir zaman çizelgesinde toplanır. Eksik saatler sessizce doldurulmaz; hesaplanan değer ile ölçülen değer ayrılır. Şarj için kalan sürenin bakım, gece kullanımı ve mevsim koşullarıyla sınırlanabileceği dosyada görünür tutulur.

Kontrol: Her yük serisinin kaynağı ve zaman aralığı kayıtlı olsun.

Depolama biçimi seçimi — ayrıntılar

Su ve buz esaslı depolama seçenekleri aynı bağlantı koşullarını gerektirmez. Aday sistemin üretici verisinden çalışma sıcaklıkları, akışkan ve şarj gereksinimleri istenir. Mevcut chillerin bu koşullarda kullanılabileceği varsayılmaz. İnceleme, alternatifleri alan ihtiyacı, cihaz uyumu, işletme karmaşıklığı ve bakım açısından karşılaştırır; ürün seçimi onaylı veriler geldikten sonra kesinleştirilir ve teklif sınırına bağlanır.

Kontrol: Aday depolama teknolojisi için uyumluluk veri listesi bulunsun.

Şarj ve deşarj bağlantıları — ayrıntılar

Depolama tankının boru bağlantısı, yalnız yeni bir tüketici eklemek şeklinde ele alınmaz. Şarj sırasında soğutmanın nereye aktığı, deşarjda bina devresini hangi pompanın beslediği ve eşzamanlı üretimin mümkün olup olmadığı çizilir. Ayrılmış devrelerde eşanjör etkisi değerlendirilir. Vanaların durum tablosu, istenmeyen kısa devre veya ters akış olasılıklarının saha testinde incelenmesine temel oluşturur.

Kontrol: Her işletme modu için akış yönü ayrı gösterilsin.

Kontrol ve depo durumu — ayrıntılar

Depoda kullanılabilir soğutmanın takibi, yalnız takvim saatine bağlı bir komutla yönetilmemelidir. Seçilen teknolojinin desteklediği ölçüm ve durum bilgileri belirlenir. Yük talebi, şarj tamamlanması, üretici izinleri ve arıza durumunda uygulanacak öncelik sırası açıklanır. Yeni kontrol mantığının mevcut bina otomasyonunda hangi noktalarla temsil edileceği, tesis işletme ekibiyle anlaşılır bir fonksiyon listesine dönüştürülür.

Kontrol: Depo dolu, kısmi ve yetersiz durumların davranışı tanımlansın.

Yerleşim ve uygulama sınırı — ayrıntılar

Tank alanı değerlendirilirken tesisin kullanılabilir hacmi ile teknik yerleşim ihtiyacı ayırt edilir. Nakliye güzergâhı, bakım açıklıkları, drenaj bağlantısı ve boru geçişleri sahada kaydedilir. Yapısal uygunluk ilgili disiplinin onayına bırakılır; mevcut döşemenin yük taşıyacağı beyan edilmez. Çalışan santrala bağlantının kesinti aşamaları, geçici hizmet ihtiyacı ve geri dönüş imkânı uygulama kapsamının önemli parçalarıdır.

Kontrol: Yerleşim kararında disiplin onayları ve kesinti sorumluları belirtilsin.

Senaryo ve sonuç belirsizliği — ayrıntılar

Yıllık enerji değerlendirmesinde şarj sırasında üretim verimi, depolama kayıpları ve yardımcı tüketimler birlikte dikkate alınır. Tarife avantajı enerji azalması olarak sunulmaz; maliyet ve enerji iki ayrı sonuçtur. İşletme saatleri veya iklim varsayımları değiştiğinde sonuçların duyarlılığı açıklanır. Teslim, kesin kazanç sözü yerine uygulanabilirlik koşullarını ve yatırım kararından önce tamamlanması gereken doğrulamaları listeler.

Kontrol: Maliyet sonucu ile enerji sonucu ayrı raporlansın.

Kontroller ve teslim

Teslim Edilecek Dosya

Ölçüm tutarlılığı

Sıcaklık, akış ve depo durumunun zaman kayıtları eşleştirilir; eksik veya çelişkili veri açıklanır.

Mod geçişi

Şarj, deşarj ve doğrudan üretim geçişleri izinli koşullarda fonksiyon tablosuyla karşılaştırılır.

Yetersiz depo

Depolama katkısı kalmadığında mevcut santralın ve işletme uyarılarının davranışı doğrulanır.

İşletme teslimi

Takvim değişikliği, manuel müdahale ve alarm takibi için anlaşılır işletme notları teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Thermal Energy Storage Solutions
  2. CIBSE TM54 — Evaluating operational energy use

Sık Sorulan Sorular

Termal depolama her tesiste tasarruf sağlar mı?

Böyle bir sonuç baştan söylenemez. Yükün zamanı, üretim koşulları, yardımcı tüketimler ve elektrik tarifesi birlikte değerlendirilir. Fizibilite dosyası, depolamasız işletmeyle aynı kullanım koşullarında karşılaştırma yaparak kararın hangi varsayımlara bağlı olduğunu gösterir.

Mevcut chiller depolama için kullanılabilir mi?

Uyumluluk cihazın gerçek üretici verisine ve seçilen depolama teknolojisine bağlıdır. Şarj sıcaklığı, akışkan ve çalışma aralığı incelenmeden mevcut cihazın yeterli olduğu kabul edilmez; gerekirse farklı bağlantı veya üretim alternatifi değerlendirilir.

Yalnız elektrik faturası fizibiliteye yeter mi?

Fatura toplam tüketimi gösterir fakat soğutma yükünün hangi saatlerde oluştuğunu tek başına açıklamaz. Kullanım takvimi, cihaz kayıtları ve uygun ölçüm verileriyle saatlik profil kurulması gerekir; eksik bilgi ayrıca işaretlenir.

Tank için alan bulunamıyorsa çalışma boşa mı gider?

Alan ve erişim kısıtını erken görmek de fizibilitenin değerli sonucudur. Dosya uygulanamayan seçenekleri gerekçeleriyle kapatır, mümkün yerleşimleri ve depolamasız alternatifleri gösterir; uygun olmayan yatırımın ilerlemesini önlemeye yardımcı olur.

Teklif istemek için ne hazırlamalıyım?

Tesisin kullanım saatleri, mevcut chiller bilgileri, yük veya otomasyon kayıtları ve aday tank alanının planı başlangıç için yararlıdır. Tarife bilgileri ve büyüme planı varsa paylaşılabilir; bilinmeyen veriler ön görüşmede tamamlanacak listeye alınır.

İnceleme İhtiyacınızı Birlikte Netleştirelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
